Основная информация о тепловизоре
Тепловизор. Тепловая диагностика.
- ИК-детектор
- 120 × 90
- Температура до
- 350 °C
- Защита
- IP54
Назначение и исполнение

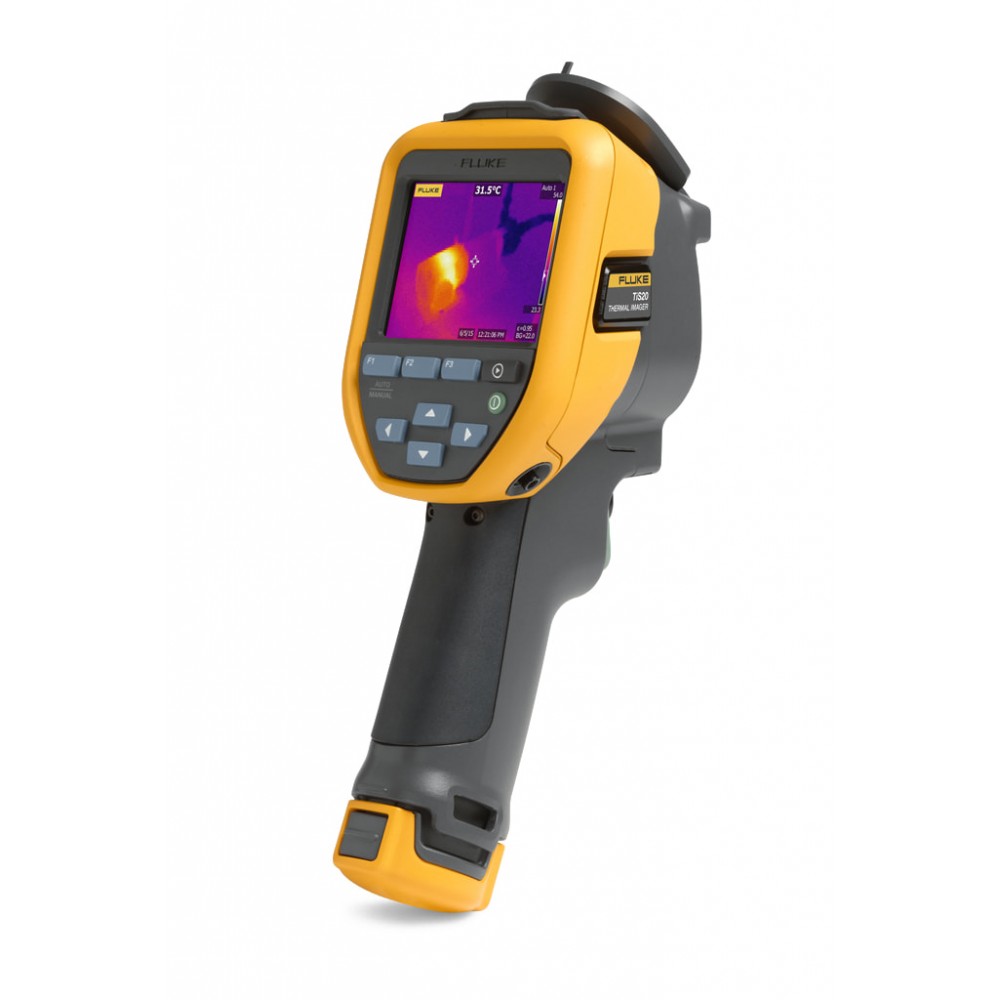

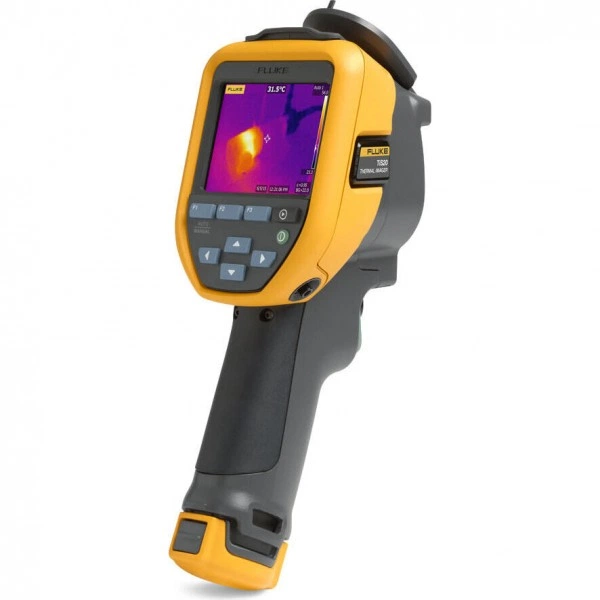

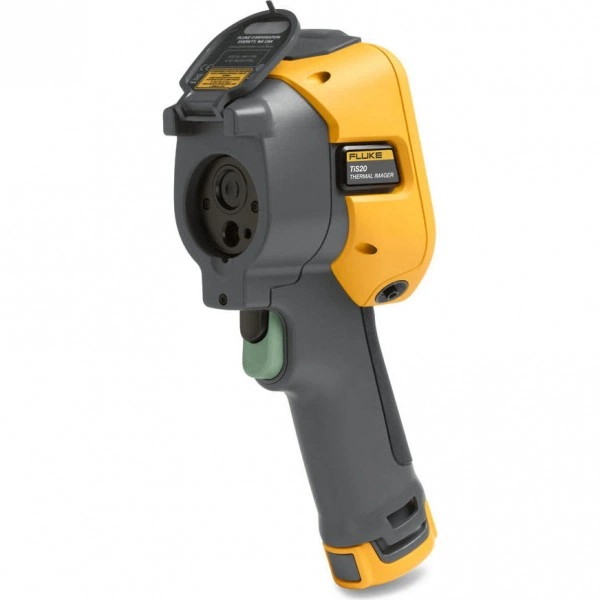

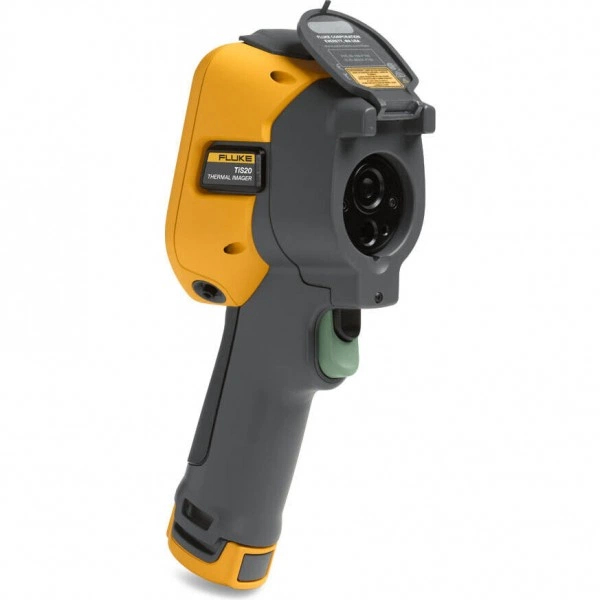

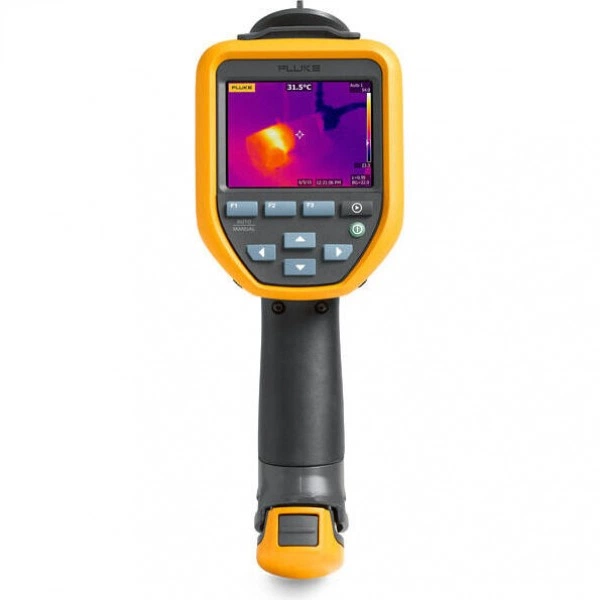

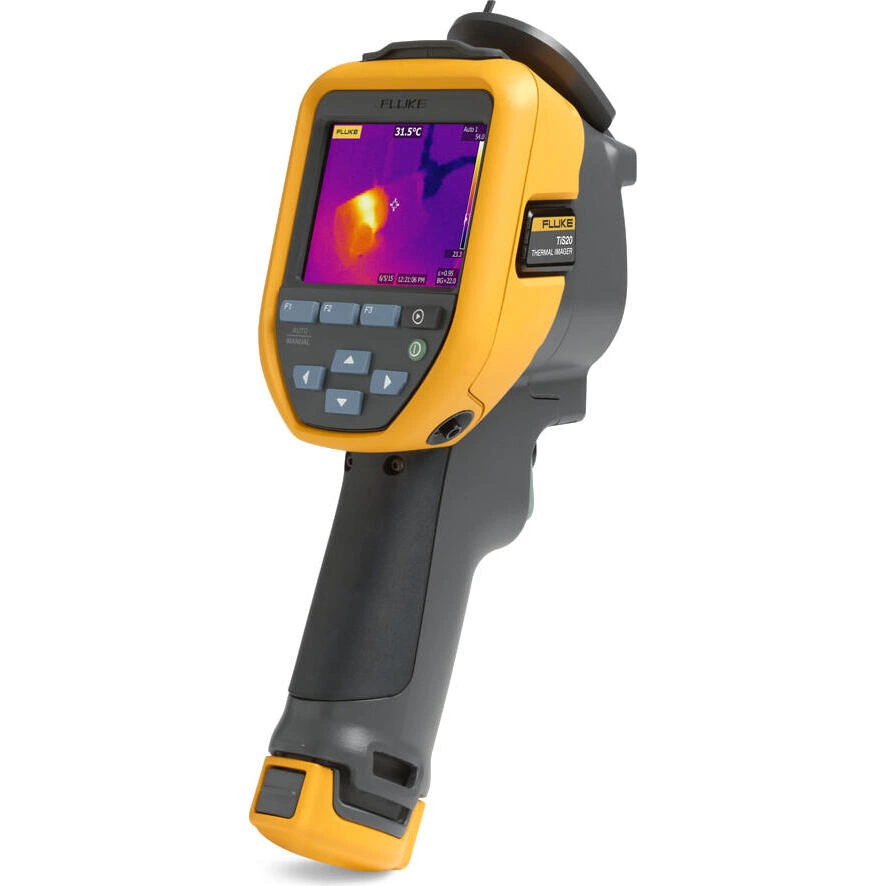

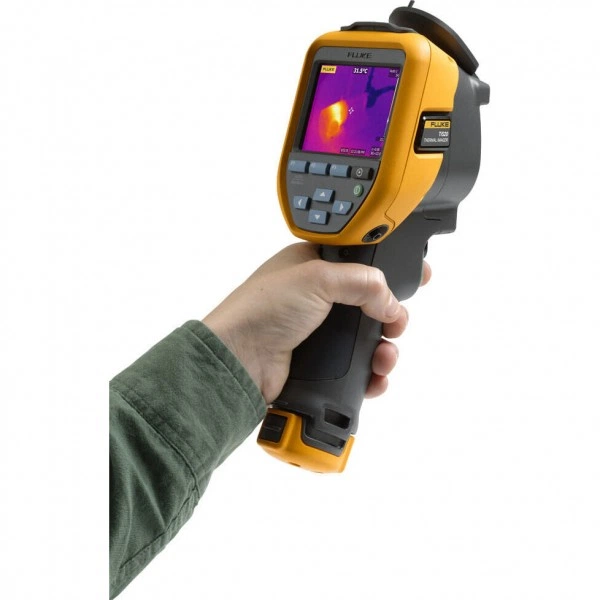

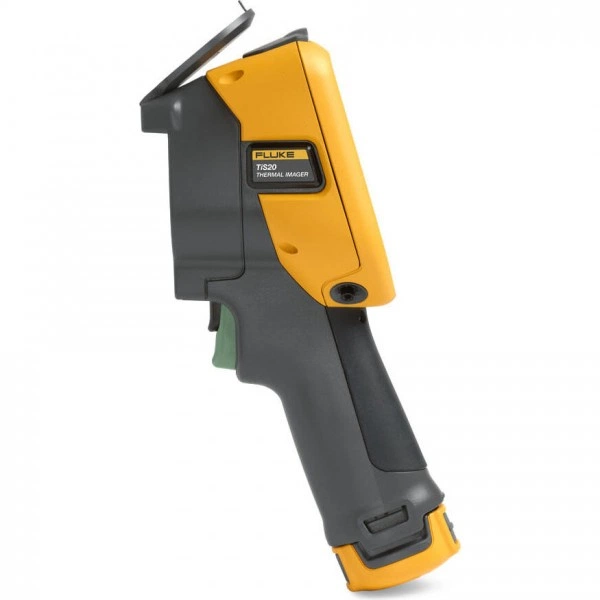

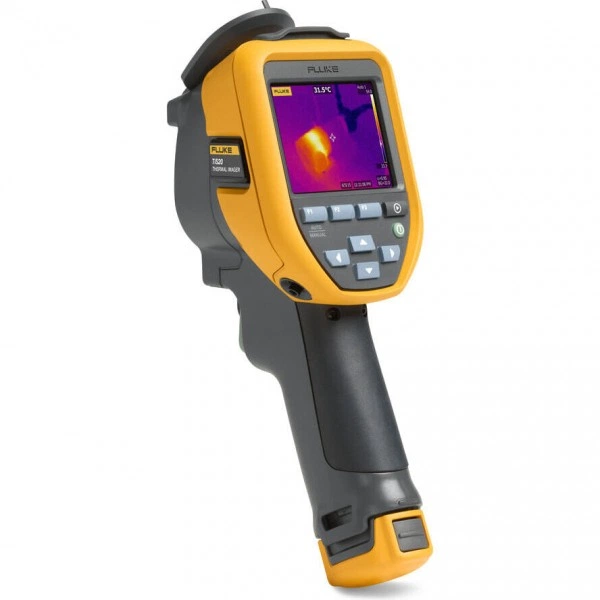

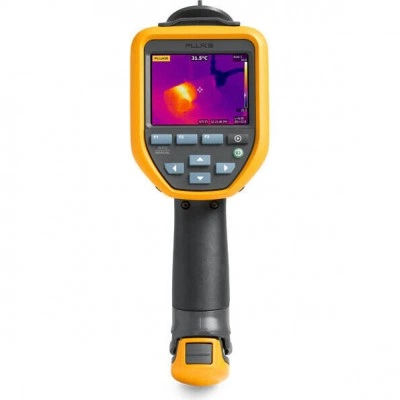

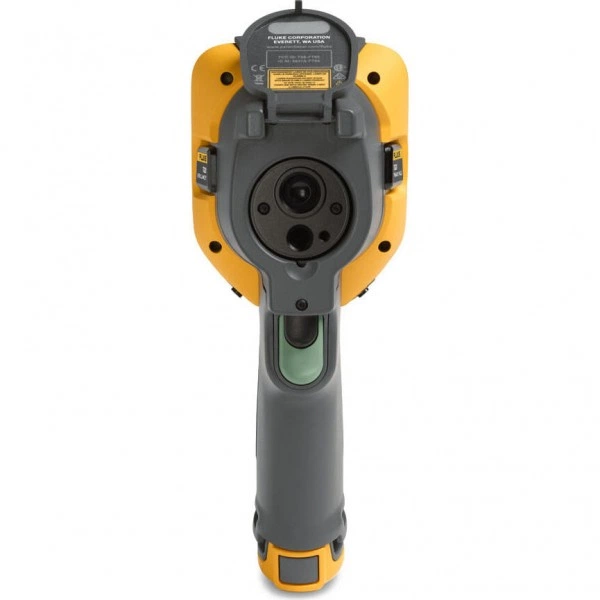

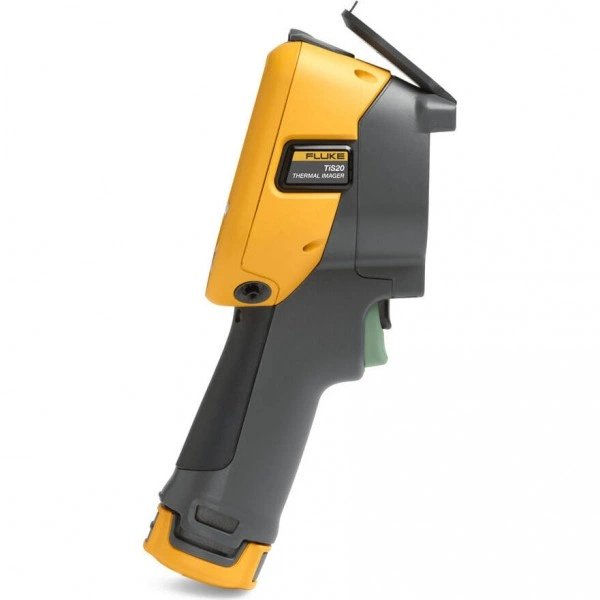

Тепловизор FLUKE TiS20 с поверкой. Тепловизионное оборудование FLUKE используют для наблюдения распределения температуры по поверхности. Выбор связан с размером исследуемой детали, расстоянием, условиями съемки и требуемым способом сохранения результата. Физическое разрешение детектора, оптика и параметры отображения характеризуют разные части формирования изображения.
Функциональные возможности TiS20
Термограмма помогает найти область, требующую дальнейшей проверки. Температурное отличие само по себе не устанавливает причину неисправности. При сравнении кадров учитывают нагрузку, состояние объекта и положение камеры. Палитра и автоматическая шкала могут менять визуальное впечатление, поэтому условия отображения сохраняют вместе с результатом.
- Быстрое сканирование больших площадей с простой в использовании нерегулируемой фокусировкой
- Смотрите подробности с D:S 193:1
- Четкое отображение объектов осмотра на ЖК-дисплее 320x240 диагональю 3,5 дюйма — область просмотра на 33% больше по сравнению с ЖК-дисплеем диагональю 3,0 дюйма
- Прочность и надежность
- Внутренняя память объемом 4 ГБ позволяет хранить тысячи изображений
- Дополнительная карта памяти Micro SD объемом 4 ГБ предоставляет дополнительное место для хранения и позволяет передавать изображения
- Заменяемые "интеллектуальные" аккумуляторы с ЖК-индикатором уровня заряда позволяют предотвратить неожиданную потерю питания
- Быстро сканируйте большие площади с простой технологией по принципу "навести и снять"
- Качественные изображения — разрешение 120x90 (10800 пикселей)
- Быстрое обнаружение неисправностей с помощью эксклюзивного режима смешивания IR-Fusion® — смешивание позволяет увидеть необходимые для обнаружения потенциальных неисправностей подробности
- 3,5 дюйма, ЖК-дисплей 320x240
- Цифровая камера 5 мегапикселей
- Система "интеллектуальных" аккумуляторов — литий-ионный "интеллектуальный" аккумулятор с пятисегментным светодиодным индикатором, отображающим уровень заряда
- Сохраняет тысячи изображений — 4 ГБ внутренней памяти и 4 ГБ на дополнительной карте памяти Micro SD
Технические особенности
При температурной оценке имеют значение фокусировка, свойства поверхности и отраженное излучение. Блестящий участок может отражать окружающий источник тепла. Увеличение изображения на экране не заменяет исходное пространственное разрешение, а обработка не восстанавливает детали, которые не были корректно зарегистрированы.
Основные характеристики
| Параметр | Значение |
|---|---|
| Разрешение ИК-детектора, пиксели | 120 × 90 |
| Диапазон измеряемых температур | От -20 °C до +350 °C |
| Частота кадров | 9 Гц |
| Разрешение | 120 x 90 |
| Класс защиты IP | IP54 |
| Исполнение | С поверкой |
| Точечная температура | Да |
Применение

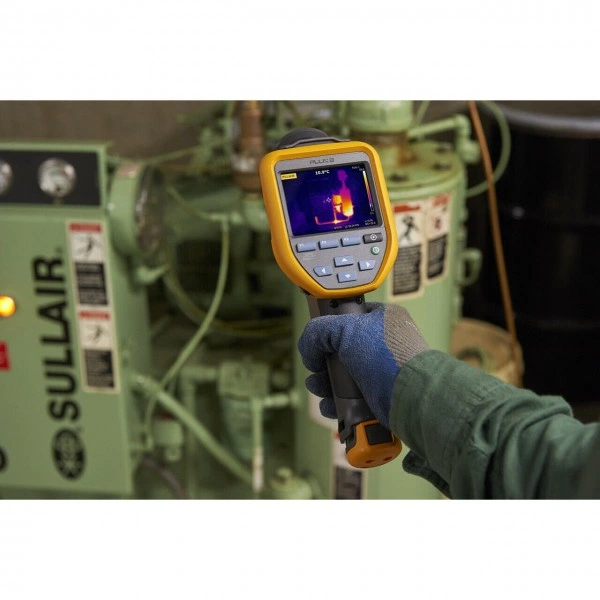

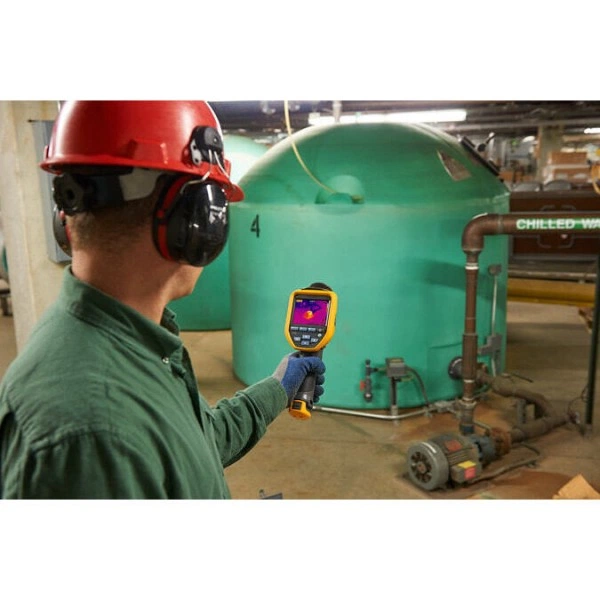

При обследовании заранее определяют маршрут, идентификаторы оборудования и набор сохраняемых кадров. Общий вид связывает термограмму с объектом; детали съемки помогают повторить контроль после ремонта. Для отчета используют доступные форматы и функции выбранного исполнения, проверяя совместимость программ и способ переноса данных.
Комплектация и совместимость
Комплект поставки
- Тепловизор Fluke TiS201 шт.
- Блок питания/зарядное устройство переменного тока с сетевыми адаптерами для зарядки аккумуляторов и питания от переменного тока1 шт.
- Руководство по началу работы1 шт.
- Заявление о заводской калибровке1 шт.
- Паспорт безопасности1 шт.
- Мягкий футляр для транспортировки1 шт.
