Основная информация об инфракрасной камере
Инфракрасная камера. Тепловая диагностика.
- ИК-детектор
- 320 × 240
- Температура до
- 1200 °C
- Защита
- IP54
Назначение и исполнение

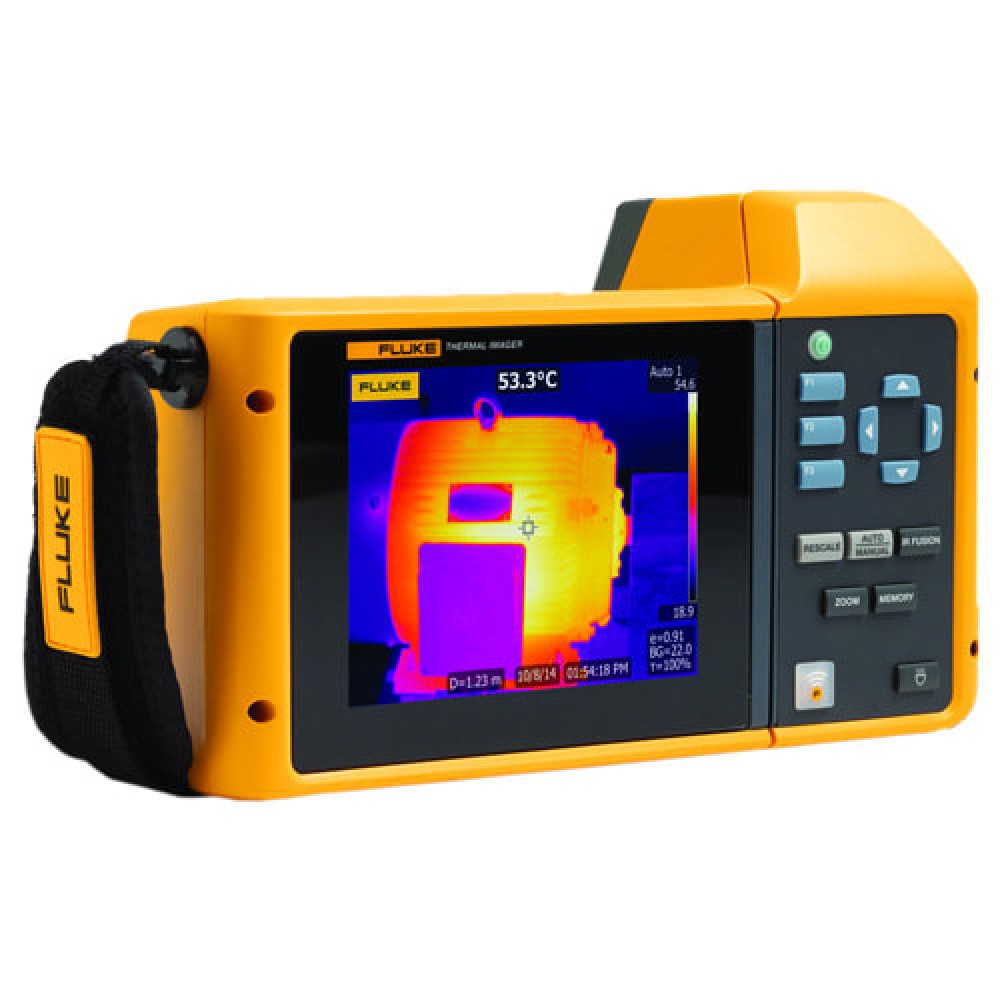

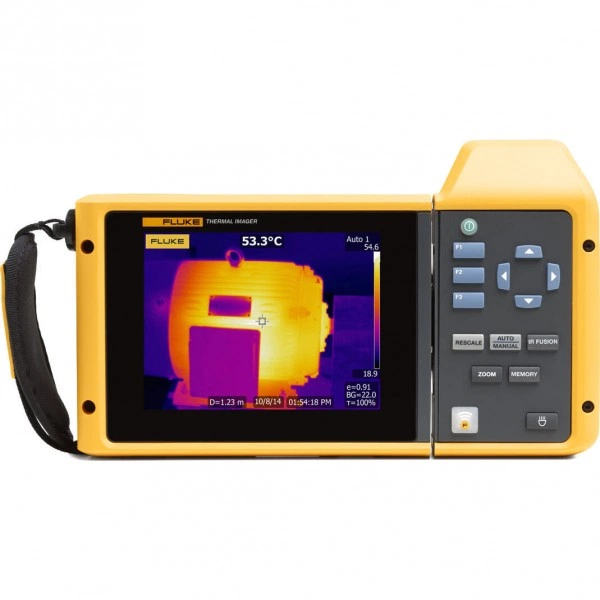

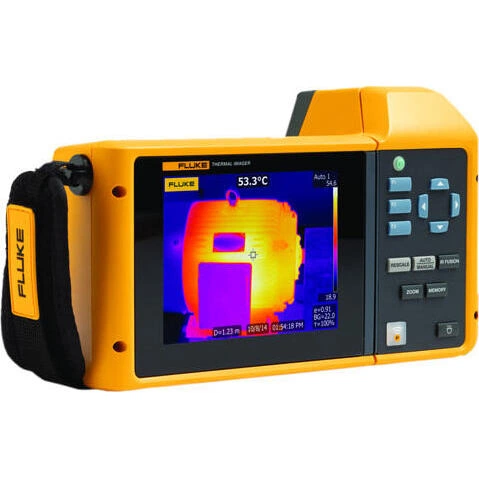

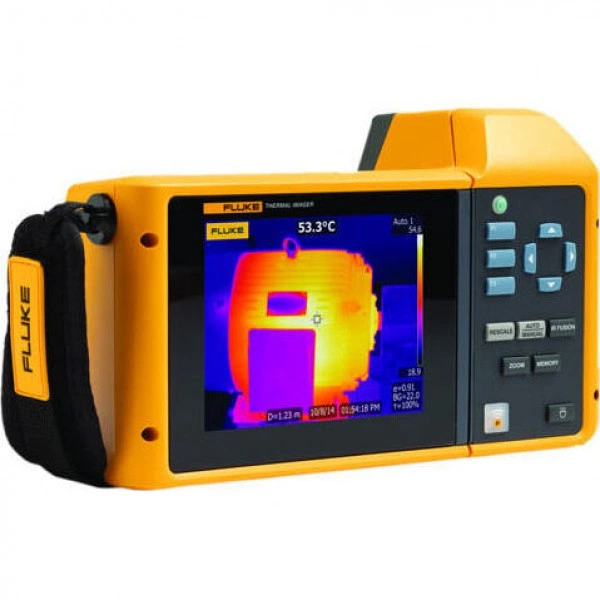

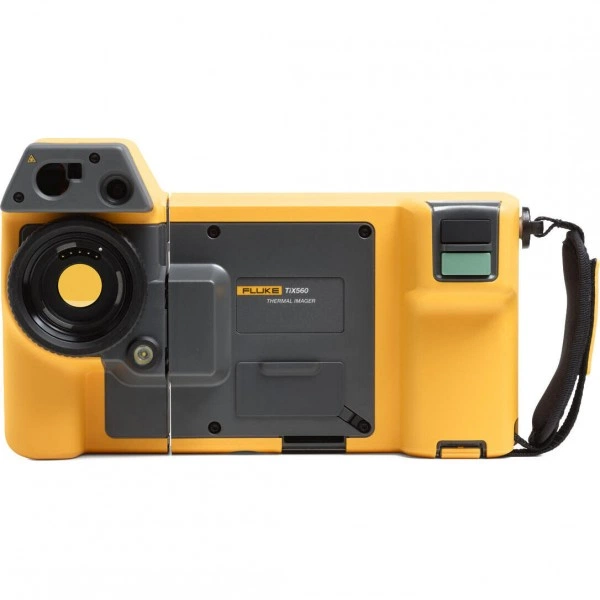

Инфракрасная камера FLUKE TiX560. Тепловизионное оборудование FLUKE используют для наблюдения распределения температуры по поверхности. Выбор связан с размером исследуемой детали, расстоянием, условиями съемки и требуемым способом сохранения результата. Физическое разрешение детектора, оптика и параметры отображения характеризуют разные части формирования изображения.
Функциональные возможности TiX560
Термограмма помогает найти область, требующую дальнейшей проверки. Температурное отличие само по себе не устанавливает причину неисправности. При сравнении кадров учитывают нагрузку, состояние объекта и положение камеры. Палитра и автоматическая шкала могут менять визуальное впечатление, поэтому условия отображения сохраняют вместе с результатом.
- Легкое перемещение над, под и вокруг объектов благодаря поворотному объективу с углом вращения 240° и возможностью просмотра изображения перед выполнением снимка

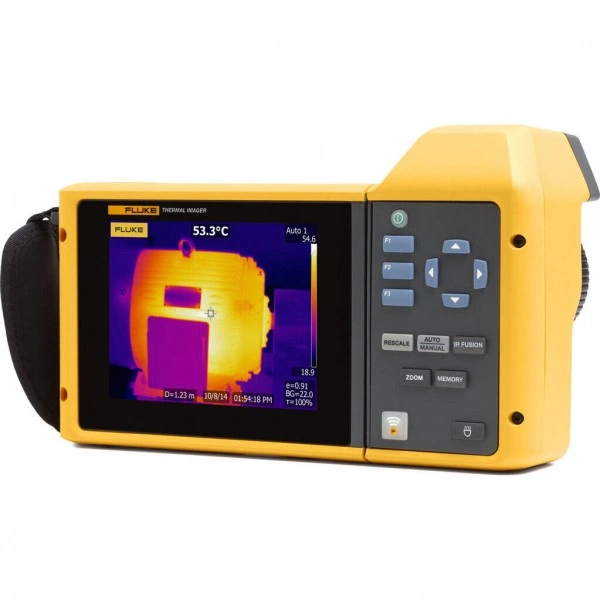

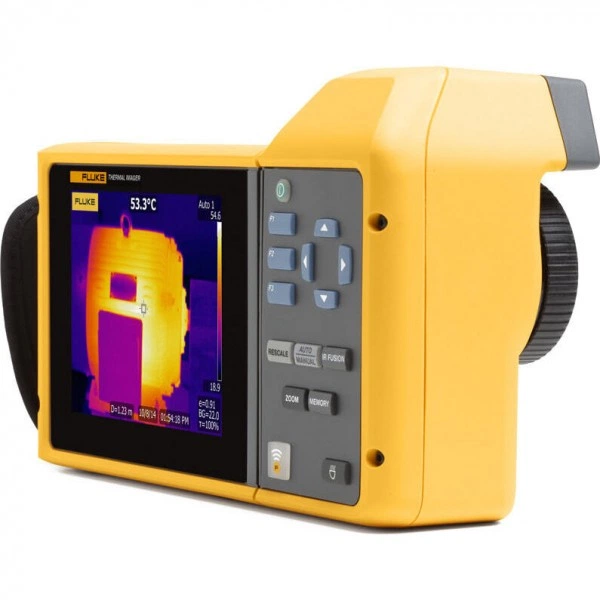

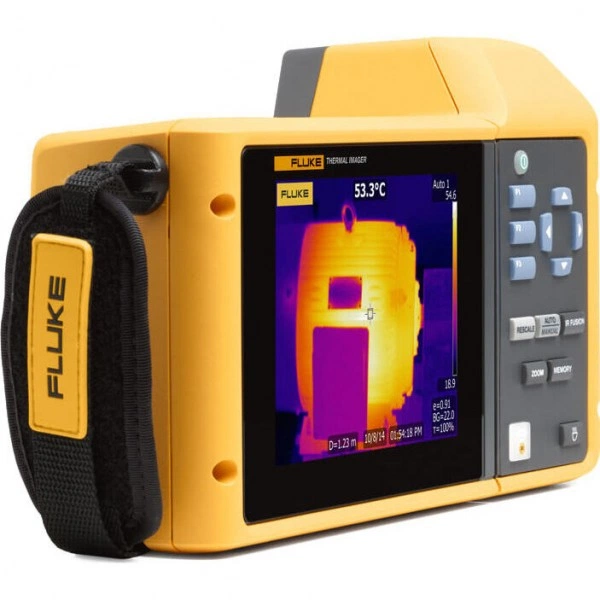

- Делайте снимки благодаря уникальному реагирующему жидкокристаллическому сенсорному экрану с диагональю 5,7 дюймов со встроенными аналитическими функциями, позволяющими осуществлять анализ изображения в полевых условиях¹
- Экономьте время благодаря функции обработки изображений после создания — редактируйте коэффициент излучения, фоновую температуру, проводимость, палитры, цветовые индикации, IR-Fusion и активируйте/отключайте маркеры на всех камерах
- Повышенные качество изображения и точность измерения температуры — режим SuperResolution (Сверхразрешение) (на камере) позволяет переключиться с изображений 320x240 на изображения 640x480 — разрешение и количество пикселей увеличиваются в 4 раза
- Автоматическая фокусировка LaserSharp®, эксклюзивная для приборов Fluke, использует встроенный лазерный дальномер, который рассчитывает и отображает расстояние до назначенной цели² с высокой точностью²
- Дополнительные широкоугольный и телеобъективы, устанавливаемые в полевых условиях
- Беспрецедентно широкий для инфракрасной камеры 320x240 реагирующий жидкокристаллический сенсорный экран с диагональю 5,7 дюймов

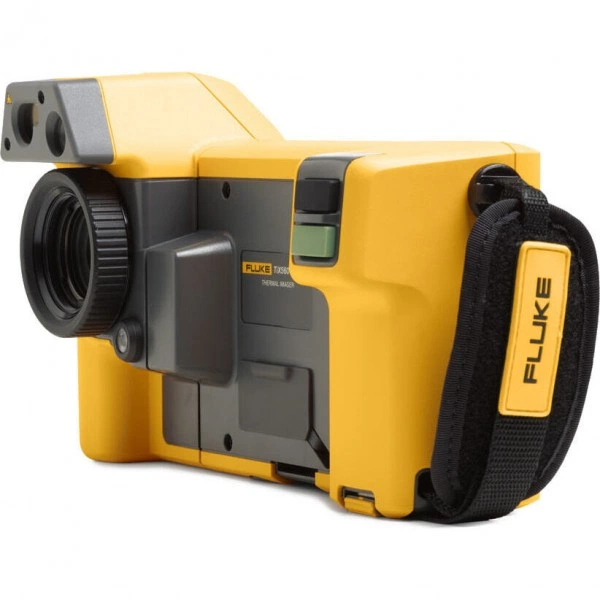

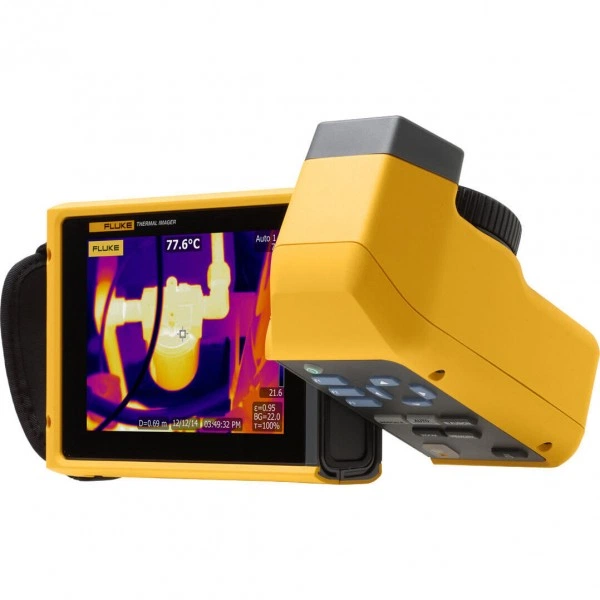

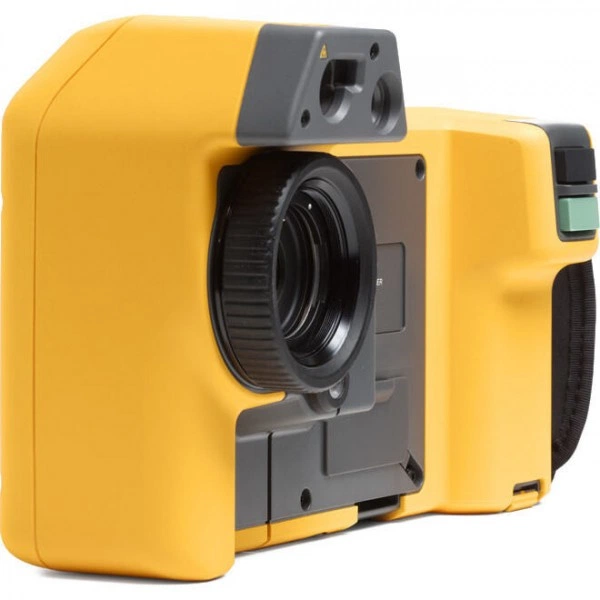

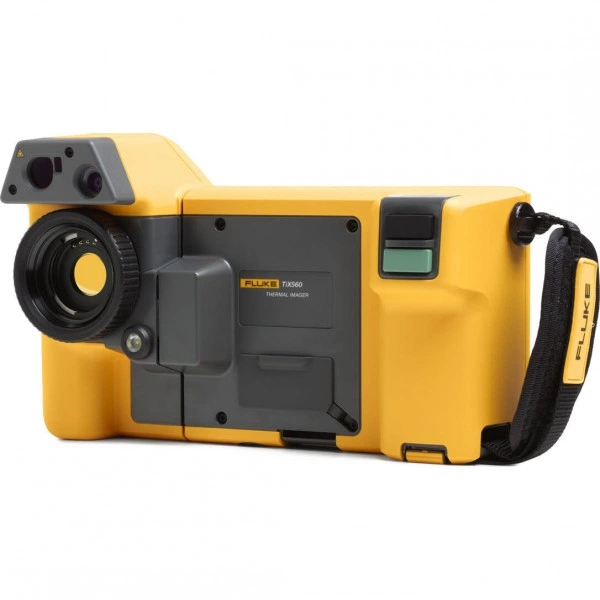

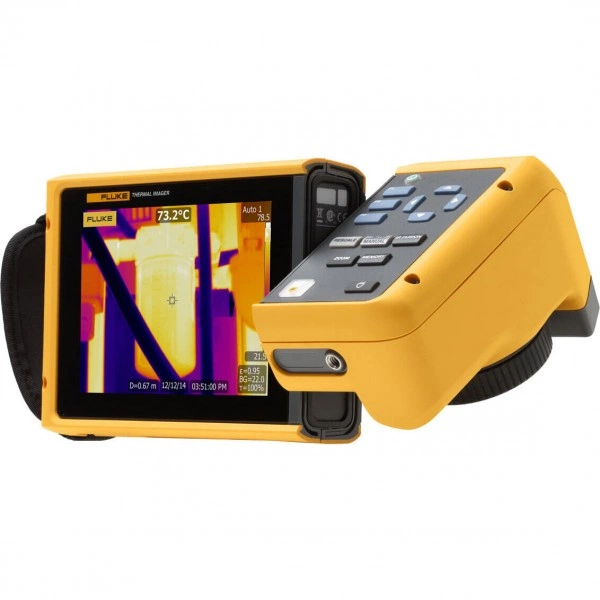

- Поворотный объектив с углом вращения 240° для съемки в труднодоступных местах
- Высочайшее качество изображения с беспрецедентным для инфракрасной камеры 320x240 пространственным разрешением¹
- Разрешение и число пикселей в 4 раза больше по сравнению со стандартным режимом с использованием SuperResolution (до 307 200 пикселей)
- Система автоматической фокусировки LaserSharp® — благодаря точной лазерной технологии устанавливайте фокус на объекте с огромной точностью и получайте необходимые вам правильные тепловые изображения
- Встроенный лазерный дальномер — рассчитывает расстояние до назначенной цели в пределах до 100 футов (30 метров) и отображает расстояние на изображении
- Непрерывное автоматическое смешивание — легкое определение местоположения и типа проблемы благодаря смешиванию видимого и ИК-изображений
- Непрерывная настройка уровня и диапазона
- Коэффициент излучения
- Температура фона
- Цветовые палитры
- Цветовая индикация
- Активация/Отключение маркеров
- Подключение к крупнейшей сети беспроводных контрольно-измерительных приборов с помощью Fluke Connect® [S][4] (поставляется не во все регионы).
- Совместимость с ПО MATLAB® и LabVIEW® позволяет пользователям интегрировать данные с камеры с инфракрасными видео и изображениями для использования при выполнении научно-исследовательского анализа.
- Опции удаленного просмотра и управления
- Измерение температуры в диапазоне до 1200 °C

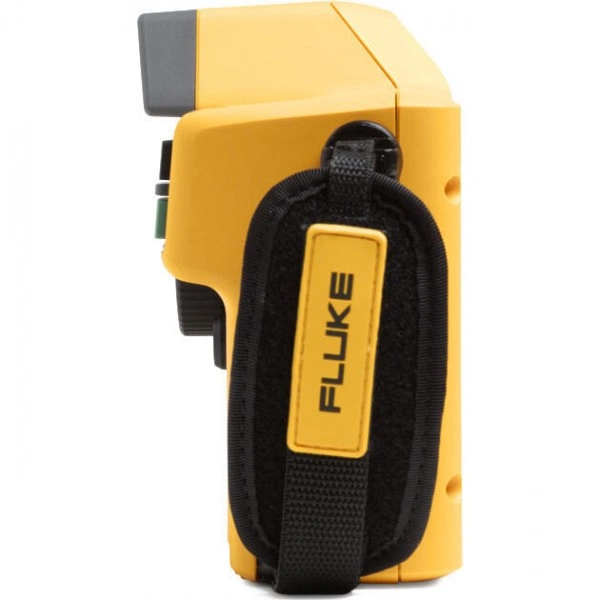

- Легкая и эргономичная конструкция с ремешком для ношения на шее и на руке для повседневного использования
- Ваше представление об инфракрасной технологии изменится на 240°.
- ¹По сравнению с промышленными портативными инфракрасными камерами с разрешением детектора 320х240 на момент 14 октября 2014 г.
- ²До 30 метров (100 футов)
- ³По сравнению со стандартным экраном с диагональю 3,5 дюйма в данном классе
Технические особенности
При температурной оценке имеют значение фокусировка, свойства поверхности и отраженное излучение. Блестящий участок может отражать окружающий источник тепла. Увеличение изображения на экране не заменяет исходное пространственное разрешение, а обработка не восстанавливает детали, которые не были корректно зарегистрированы.
Основные характеристики
| Параметр | Значение |
|---|---|
| Разрешение ИК-детектора, пиксели | 320 × 240 |
| Диапазон измеряемых температур | От –20 до +1200 °C |
| Режим AutoBlend™ | Да |
| Класс защиты IP | IP54 |
| Лазерный указатель | Да |
| Светодиодный фонарик | Да |
| Технология IR-Fusion® | Да |
| Поле зрения | 46° (Г) x 34° (В) |
Применение
При обследовании заранее определяют маршрут, идентификаторы оборудования и набор сохраняемых кадров. Общий вид связывает термограмму с объектом; детали съемки помогают повторить контроль после ремонта. Для отчета используют доступные форматы и функции выбранного исполнения, проверяя совместимость программ и способ переноса данных.
Комплектация и совместимость

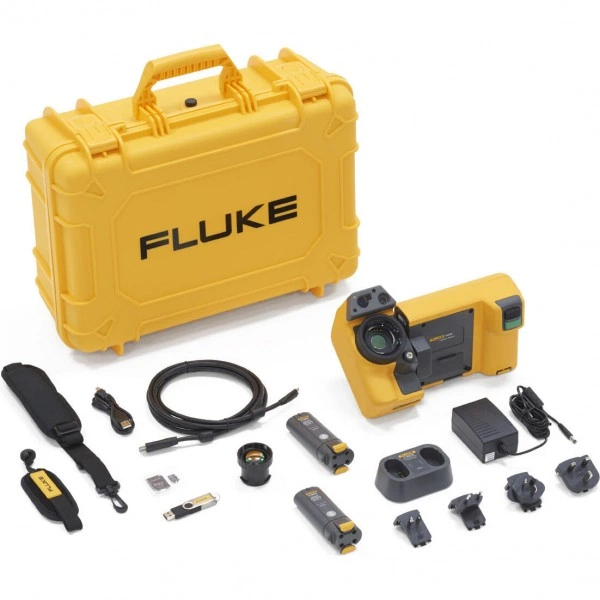

Комплект поставки
- Тепловизор Fluke TiX5601 шт.
- Сетевой адаптер и зарядное устройство для аккумуляторных батарей (включая универсальные адаптеры переменного тока)1 шт.
- Кабель USB1 шт.
- Видеокабель HDMI1 шт.
- Наушники с Bluetooth соединением (при наличии)1 шт.
- Регулируемый ремешок для ношения на шее и на руке1 шт.
- Прочный жесткий футляр для переноски1 шт.
Совместимость
- ПО MATLAB® и LabVIEW® позволяет пользователям интегрировать данные с камеры с инфракрасными видео и изображениями для использования при выполнении научно-исследовательского анализа
