Основная информация об инфракрасной камере
Инфракрасная камера. Тепловая диагностика.
- ИК-детектор
- 640 × 480
- Температура до
- 800 °C
- Защита
- IP54
Назначение и исполнение

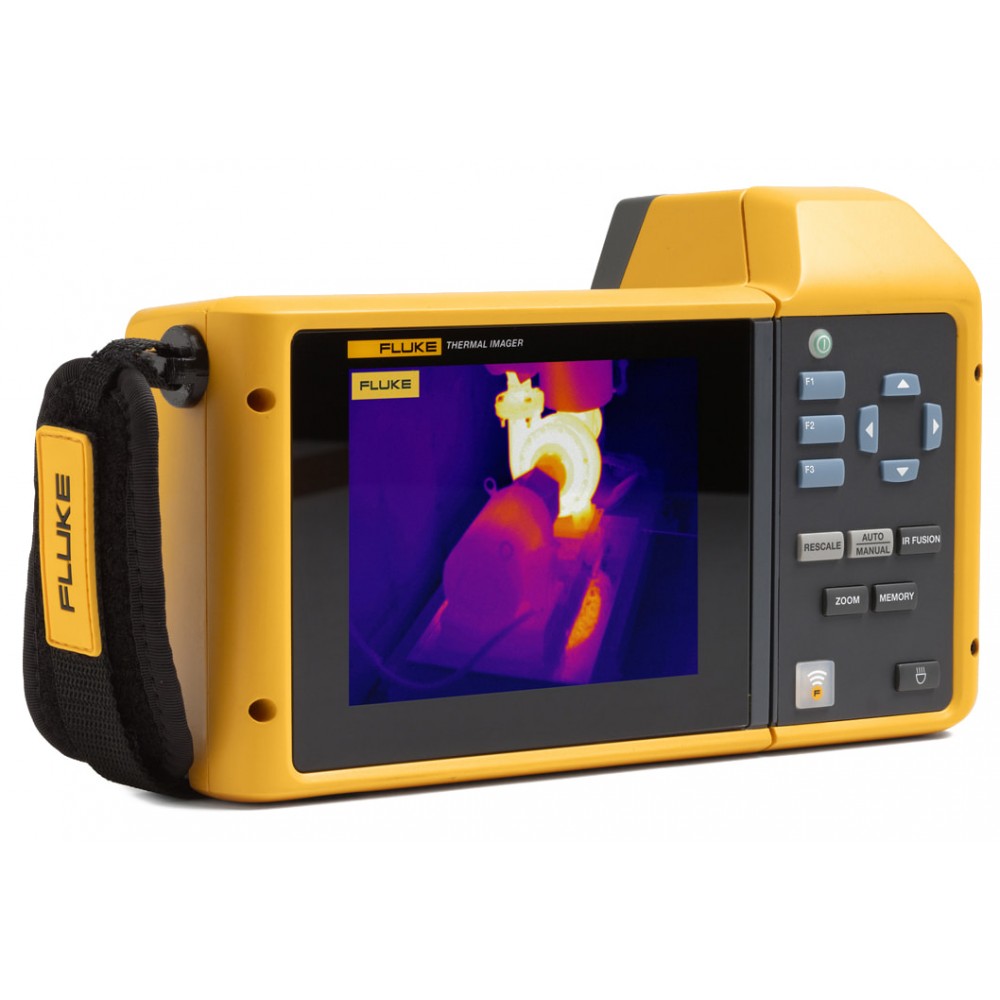

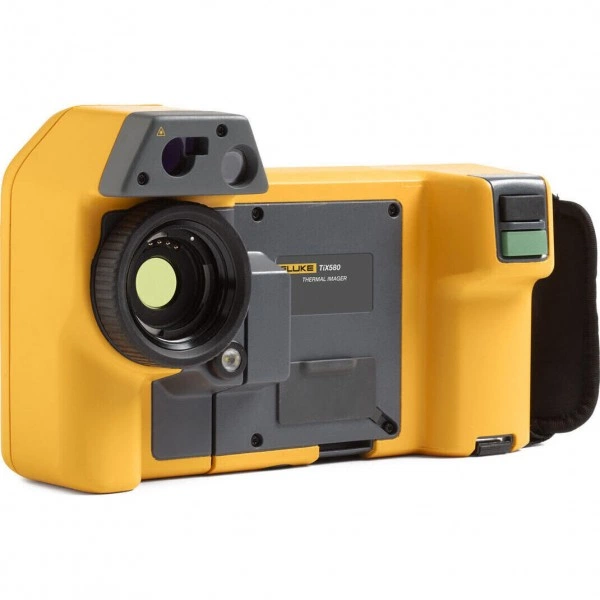

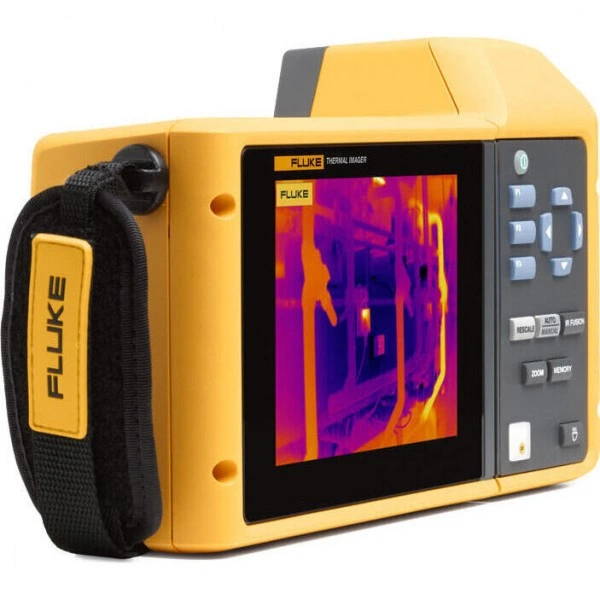

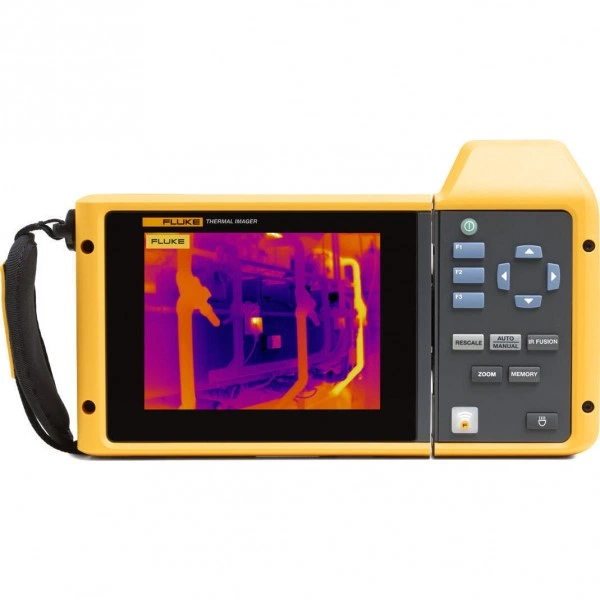

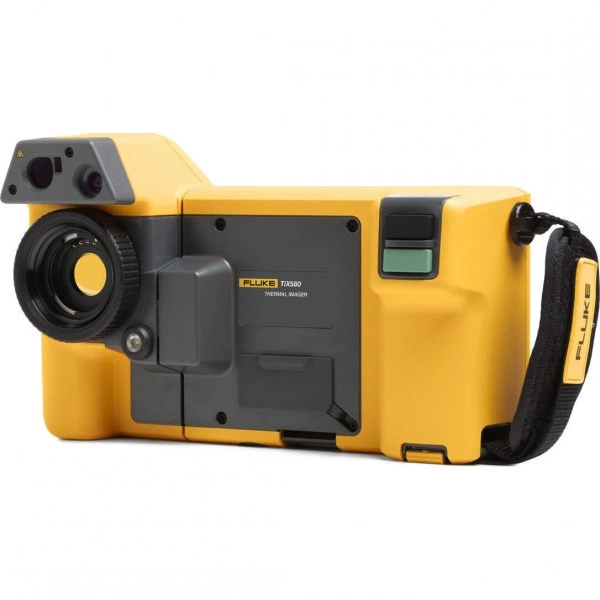

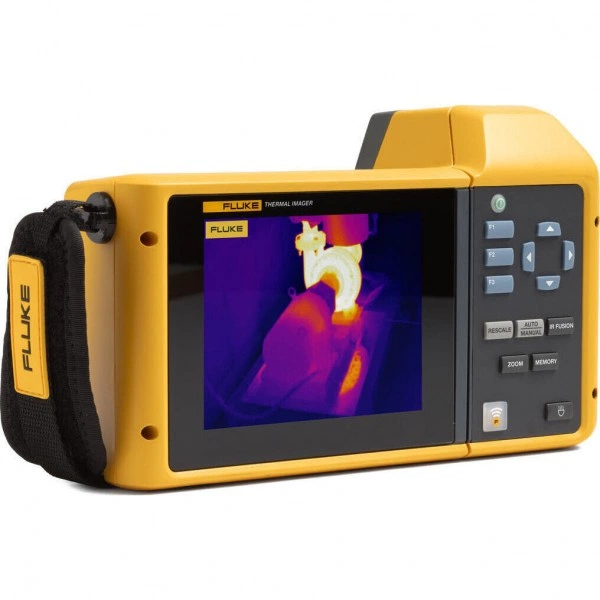

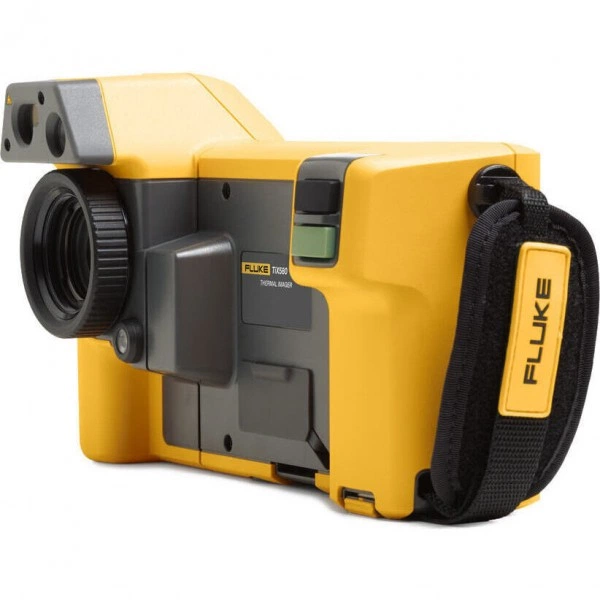

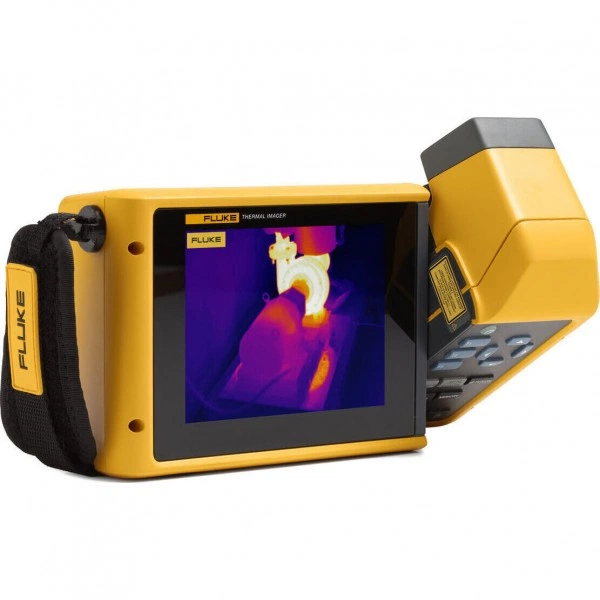

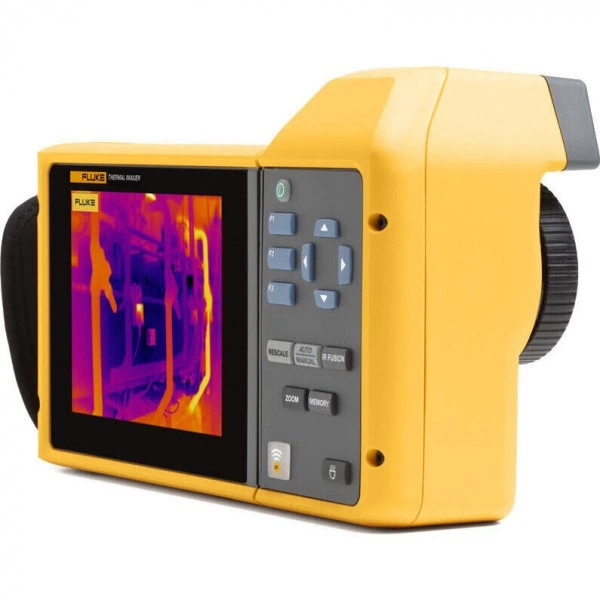

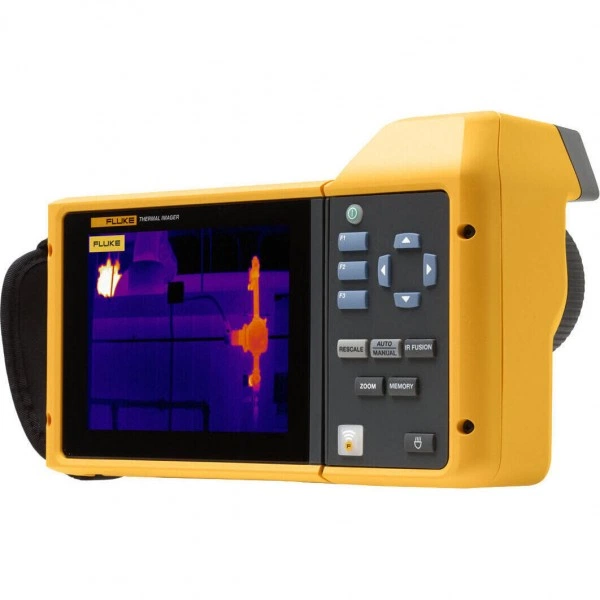

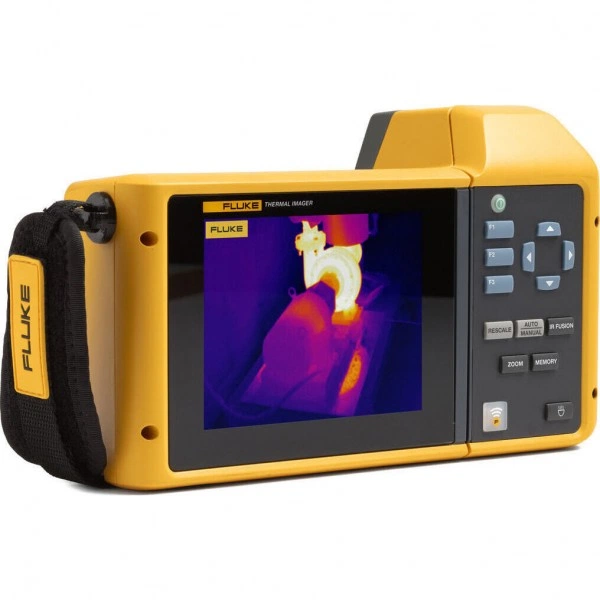

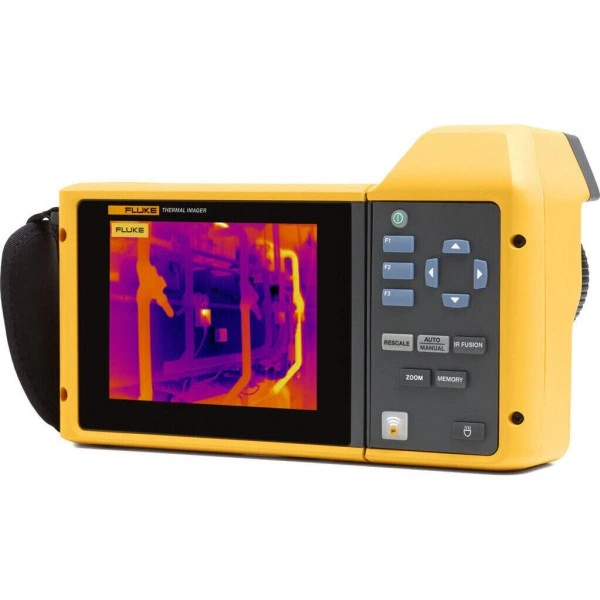

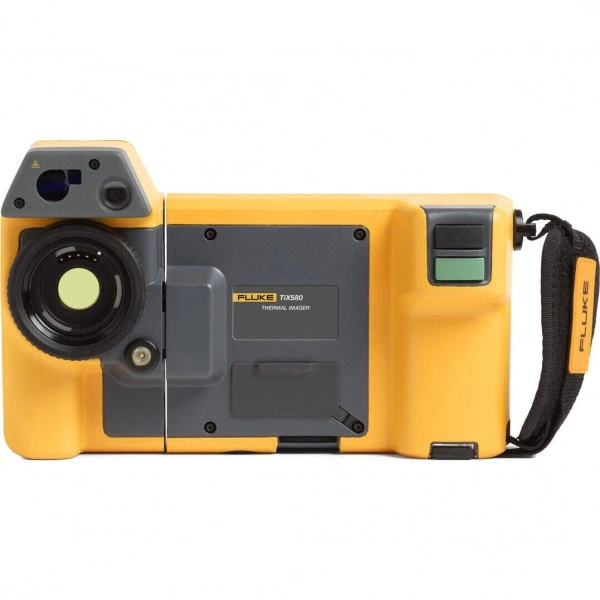

Инфракрасная камера FLUKE TiX580. Тепловизионное оборудование FLUKE используют для наблюдения распределения температуры по поверхности. Выбор связан с размером исследуемой детали, расстоянием, условиями съемки и требуемым способом сохранения результата. Физическое разрешение детектора, оптика и параметры отображения характеризуют разные части формирования изображения.
Функциональные возможности TiX580
Термограмма помогает найти область, требующую дальнейшей проверки. Температурное отличие само по себе не устанавливает причину неисправности. При сравнении кадров учитывают нагрузку, состояние объекта и положение камеры. Палитра и автоматическая шкала могут менять визуальное впечатление, поэтому условия отображения сохраняют вместе с результатом.

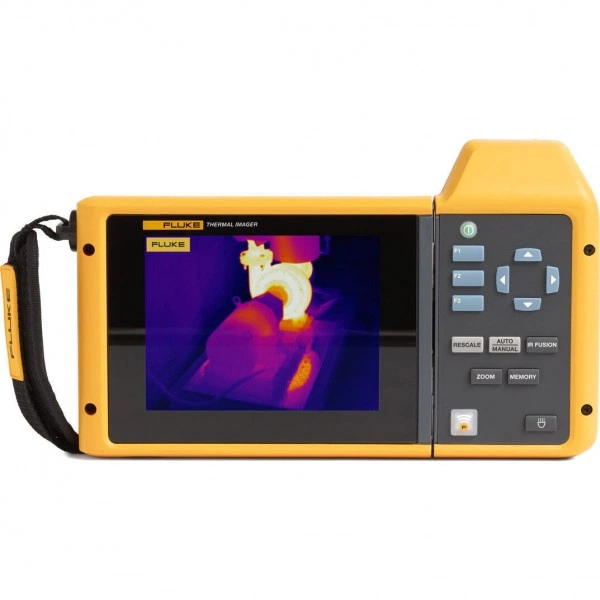

- Полезная площадь экрана с диагональю 5,7 дюйма на 150 % больше, чем у стандартного экрана с диагональю 3,5 дюйма

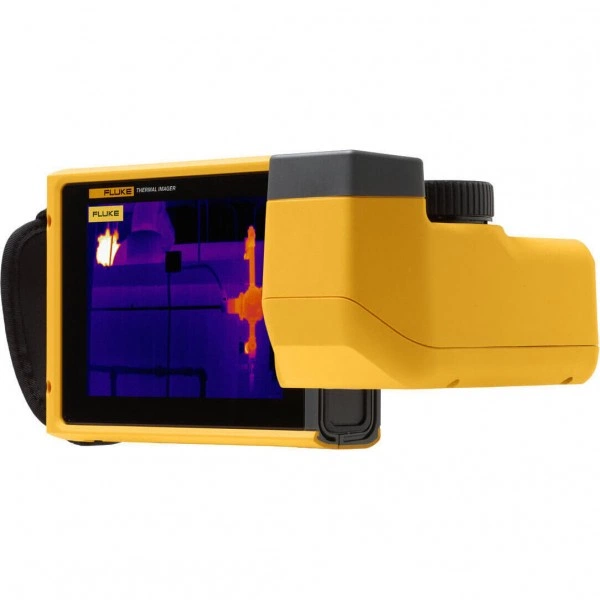

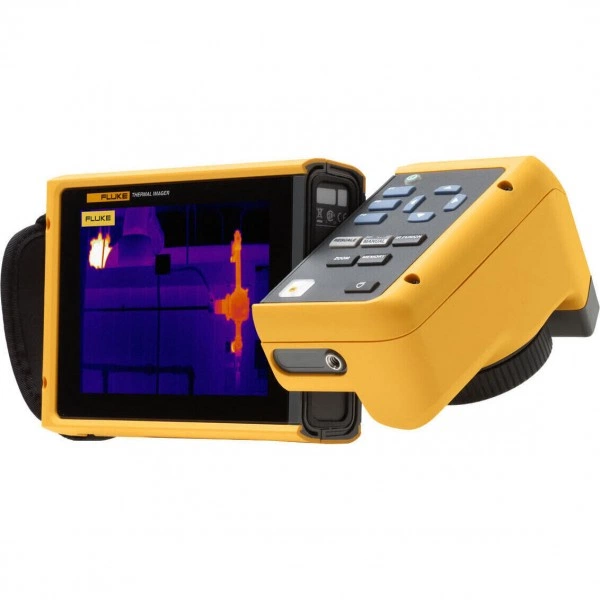

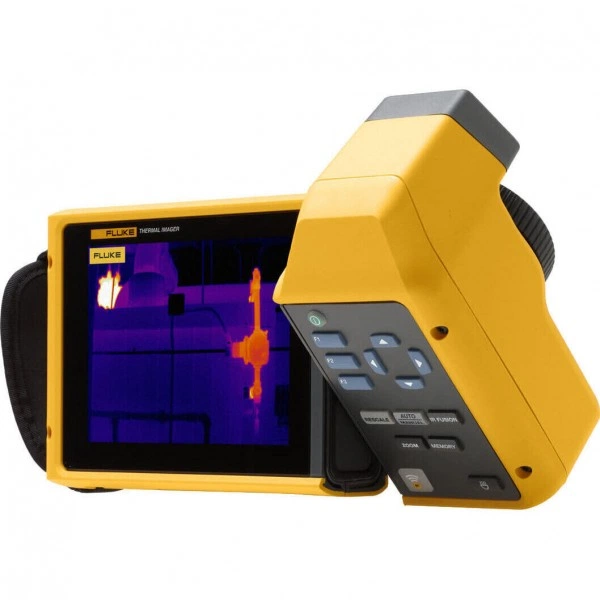

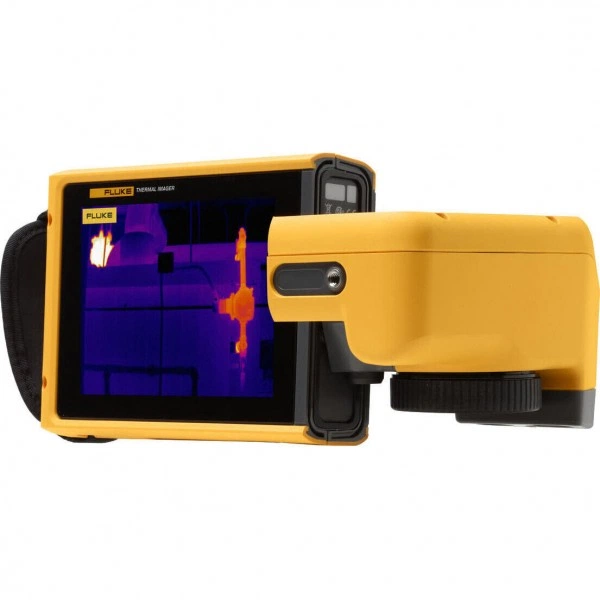

- Поворот объектива на 240° помогает выбирать положение камеры при съемке.

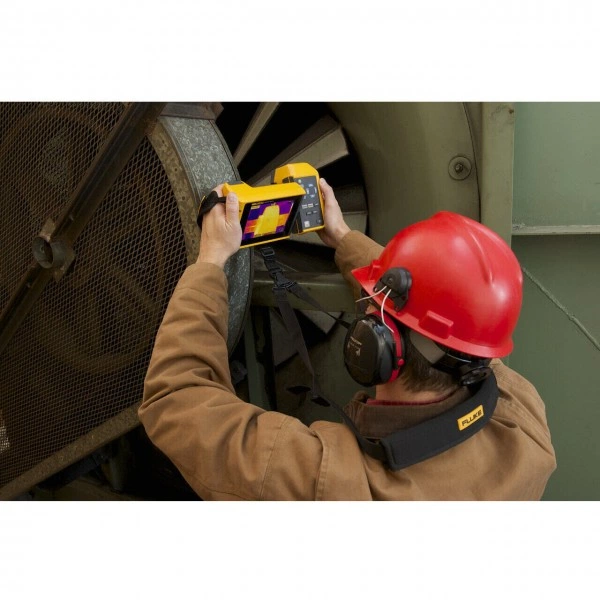

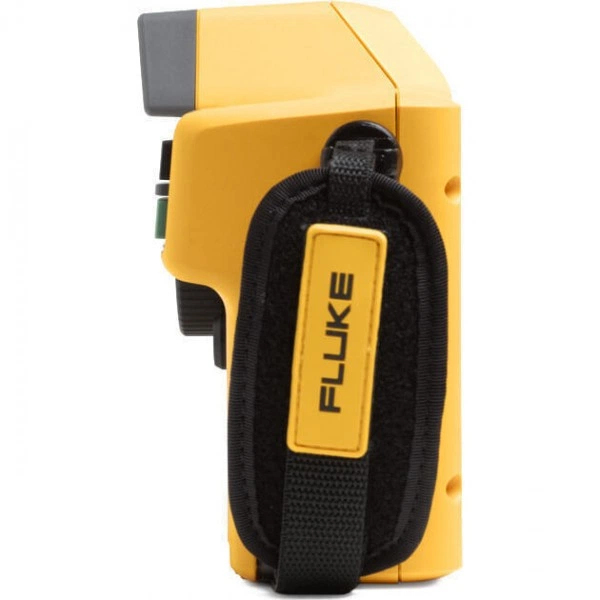

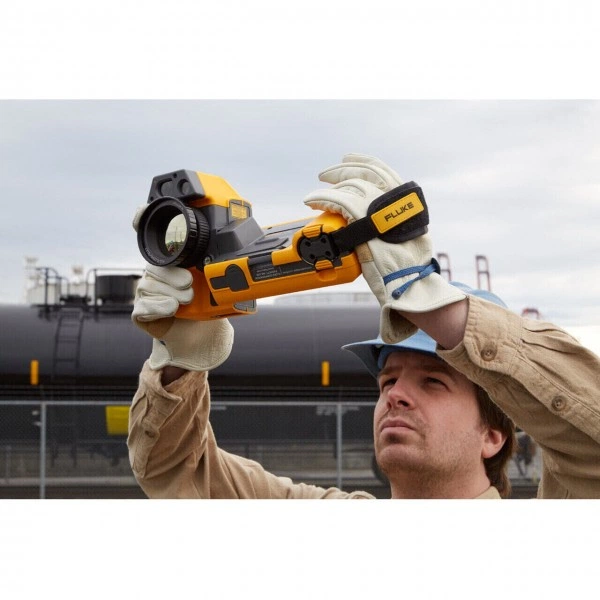

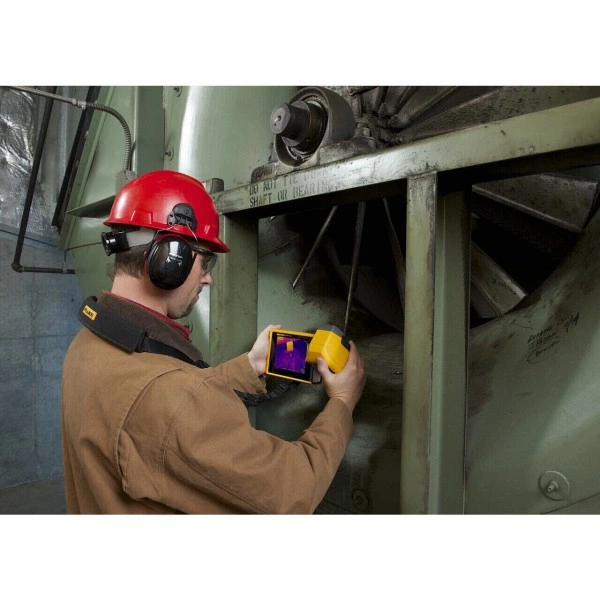

- Эргономичный дизайн и нашейный ремешок упрощают проведение длительных проверок
- Система автоматической фокусировки LaserSharp® с рассчитывает расстояние до выбранного объекта
- Система фокусировки MultiSharp™ обеспечивает автоматическое получение резких во всей зоне обзора изображений, что позволяет исключить значительное число ошибок диагностики
- Технология IR Fusion® позволяет совмещать изображения в видимом и инфракрасном спектрах
- ПО Fluke Connect® устанавливает связь между вашим тепловизором и сетью беспроводных контрольно-измерительных приборов Fluke
- Получение изображений с 4-кратным увеличением числа пикселей в режиме повышенного разрешения SuperResolution, при котором выполняется совмещение данных нескольких снимков для создания изображения с разрешением 1280 × 960
- Система аннотирования IR-PhotoNotes™ - получение цифровых снимков окружающей обстановки с фиксацией данных об отличиях условий от нормальных и о фактическом местоположении
- Любую дополнительную информацию также можно сохранить в файл с голосовой аннотацией
- Быстрое выделение областей с температурой вне предварительно заданного диапазона «нормальных температур с помощью цветовой сигнализации

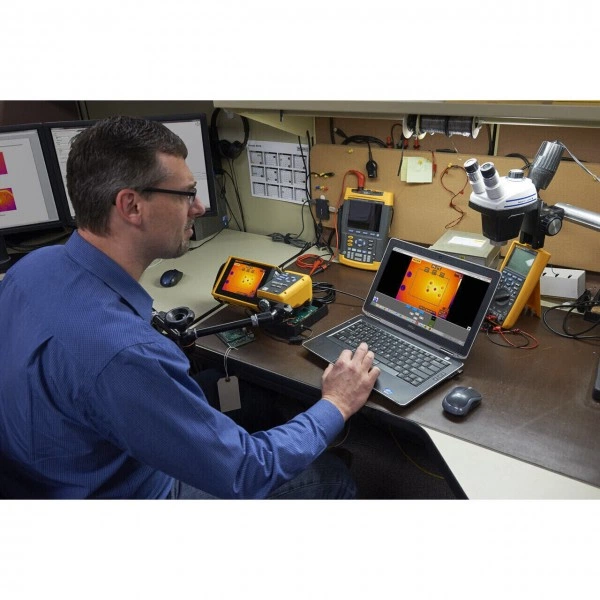

- Совместимость с ПО MATLAB® и LabVIEW® позволяет пользователям интегрировать данные с камеры с инфракрасными видео и изображениями для использования при выполнении научно-исследовательского анализа.
- Новое программное обеспечение Fluke Connect SmartView для стационарных ПК, входящее в комплект поставки: Оптимизирует ИК-изображения, выполняет аналитическую обработку, генерирует быстро выдаваемые надежные отчеты, адаптируемые под требования заказчиков, экспортирует изображения в выбранном вами формате в облачное хранилище
- Оптимизирует ИК-изображения, выполняет аналитическую обработку, генерирует быстро выдаваемые надежные отчеты, адаптируемые под требования заказчиков, экспортирует изображения в выбранном вами формате в облачное хранилище

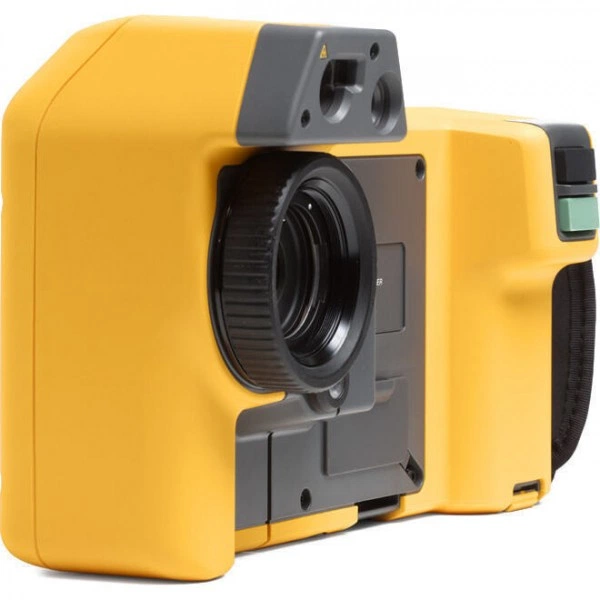

- Предварительно откалиброванные дополнительные объективы: широкоугольный объектив, телеобъективы 2x, 4x и объектив для макросъемки с разрешением 25 микрон позволяют выполнять съемку объектов вблизи или на расстоянии
- Широкоугольный объектив, телеобъективы 2x, 4x и объектив для макросъемки с разрешением 25 микрон позволяют выполнять съемку объектов вблизи или на расстоянии
- Инфракрасная камера Fluke TiX580 — прибор экспертного класса, оснащенный ИК-датчиком с разрешением 640x480.
- Режим SuperResolution повышает разрешение конечных снимков в четыре раза, до 1280x960 пикселей.

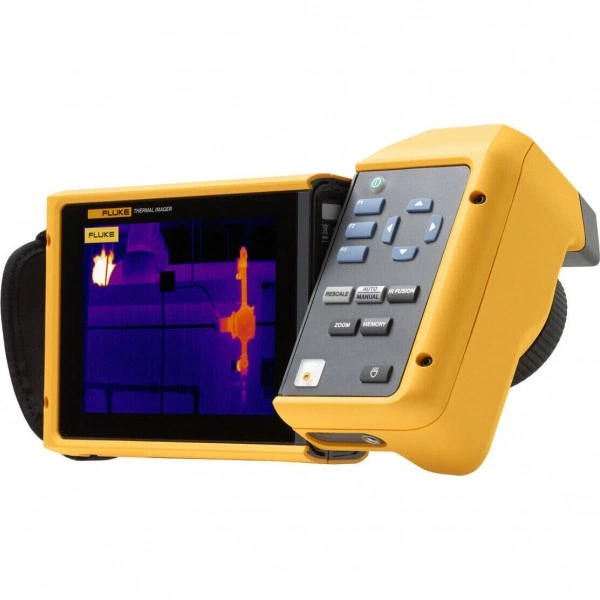

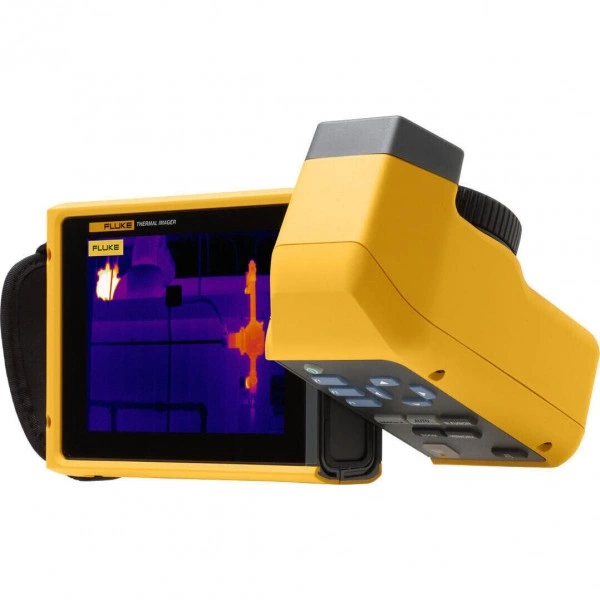

- Экран с углом поворота на 240 градусов позволяет делать снимки, когда оборудование находится в неудобных или труднодоступных местах.
- Эргономичный дизайн и нашейный ремешок упрощают проведение длительных проверок.
- ПО Fluke Connect SmartView для стационарных ПК – это полнофункциональная программная платформа, которая обеспечивает связь с оборудованием и наглядно демонстрирует будущее в области техобслуживания, мониторинга, анализа и составления отчетов по комплексному оборудованию.
- Вам также будет предоставлена возможность присоединения к сети Fluke Connect – самой крупной в мире интегрированной системе программного обеспечения и инструментов для техобслуживания.
- До 30 метров (100 футов)
Технические особенности
При температурной оценке имеют значение фокусировка, свойства поверхности и отраженное излучение. Блестящий участок может отражать окружающий источник тепла. Увеличение изображения на экране не заменяет исходное пространственное разрешение, а обработка не восстанавливает детали, которые не были корректно зарегистрированы.
Основные характеристики
| Параметр | Значение |
|---|---|
| Разрешение ИК-детектора, пиксели | 640 × 480 |
| Диапазон измеряемых температур | От -20 до +800 °C |
| Класс защиты IP | IP54 |
| Поле зрения | 34° × 24° |
| Лазерный указатель | Да |
| Поворот объектива | 240° |
| Масса с батареей | 1,54 кг |
| Картинка в картинке (PIP) | Да |
Применение

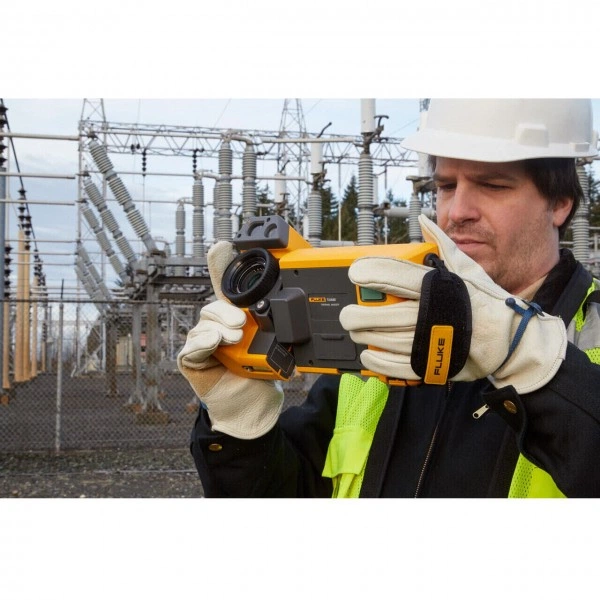

При обследовании заранее определяют маршрут, идентификаторы оборудования и набор сохраняемых кадров. Общий вид связывает термограмму с объектом; детали съемки помогают повторить контроль после ремонта. Для отчета используют доступные форматы и функции выбранного исполнения, проверяя совместимость программ и способ переноса данных.
Комплектация и совместимость

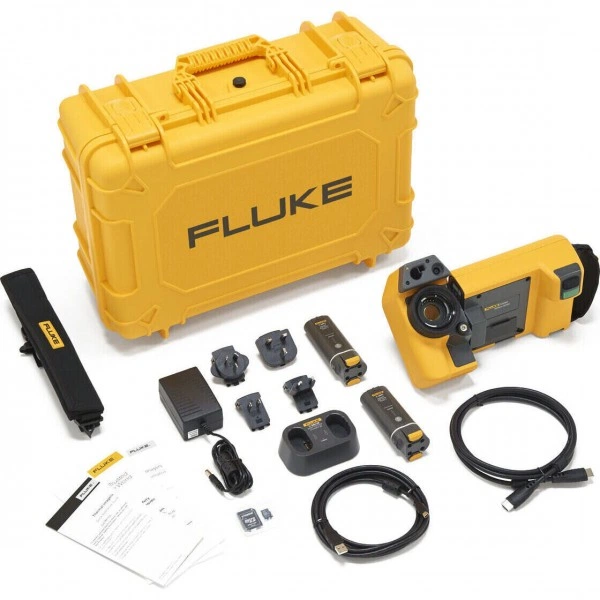

Комплект поставки
- Тепловизор Fluke TiX5801 шт.
- Сетевой адаптер и зарядное устройство для аккумуляторных батарей (включая сетевые переходники)1 шт.
- Две надежных литий-ионных «интеллектуальных» батареи1 шт.
- Кабель USB1 шт.
- Кабель видеосигнала HDMI1 шт.
- Наушники с Bluetooth интерфейсом (при наличии)1 шт.
- Прочный жесткий футляр для переноски1 шт.
- Регулируемый ремешок для ношения на шее или на руке1 шт.
- ПО Fluke Connect® SmartView® для стационарных ПК и руководство пользователя предоставляются путем бесплатной загрузки1 шт.
Совместимость
- ПО MATLAB® и LabVIEW® позволяет пользователям интегрировать данные с камеры с инфракрасными видео и изображениями для использования при выполнении научно-исследовательского анализа
