Основная информация об инфракрасной камере
Инфракрасная камера. Тепловая диагностика.
- ИК-детектор
- 1024 × 768
- Температура до
- 1200 °C
- Защита
- IP54
Назначение и исполнение

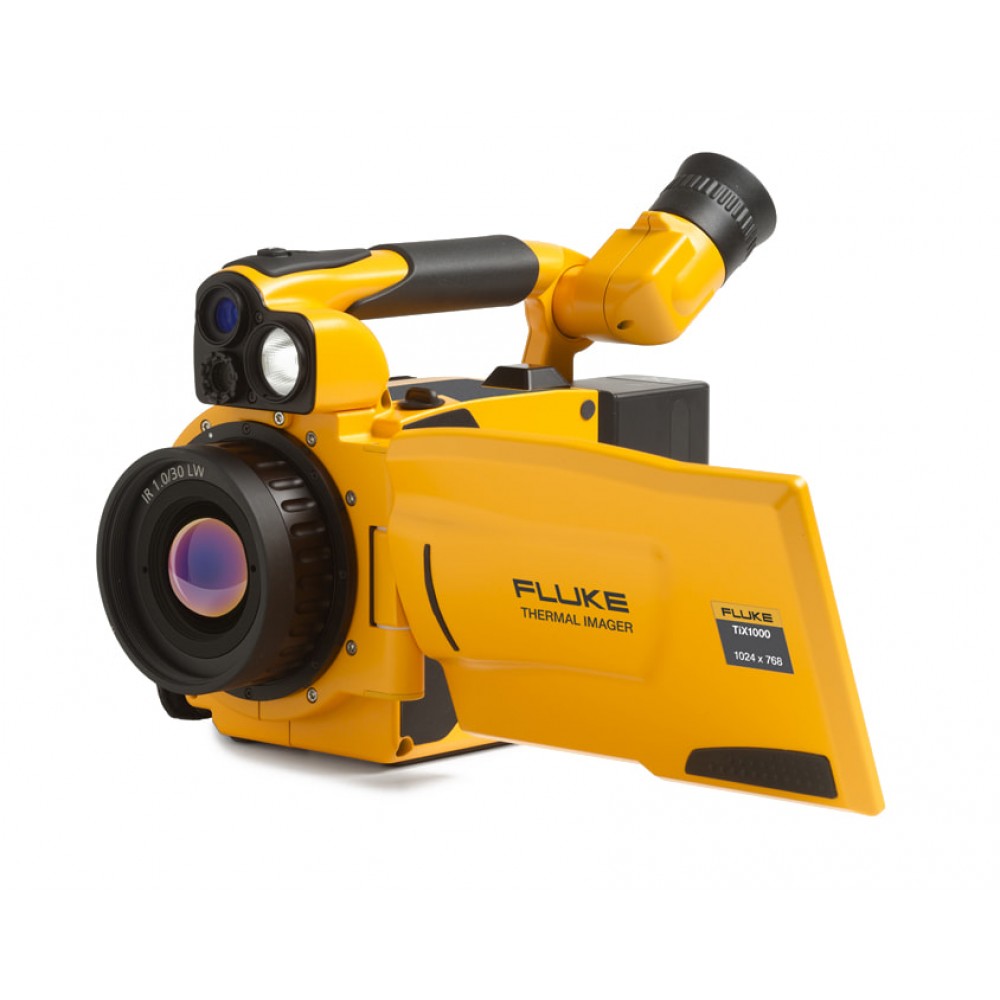

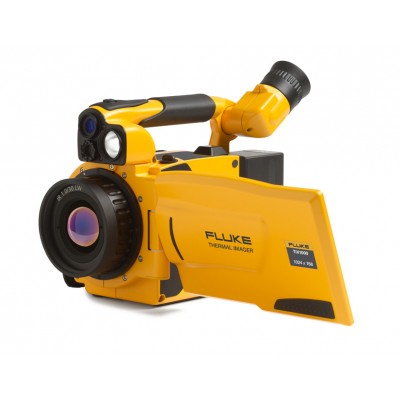

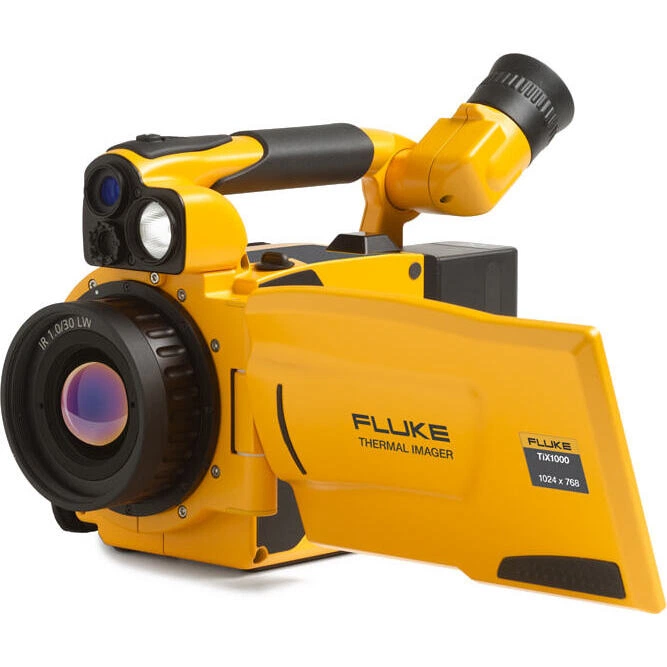

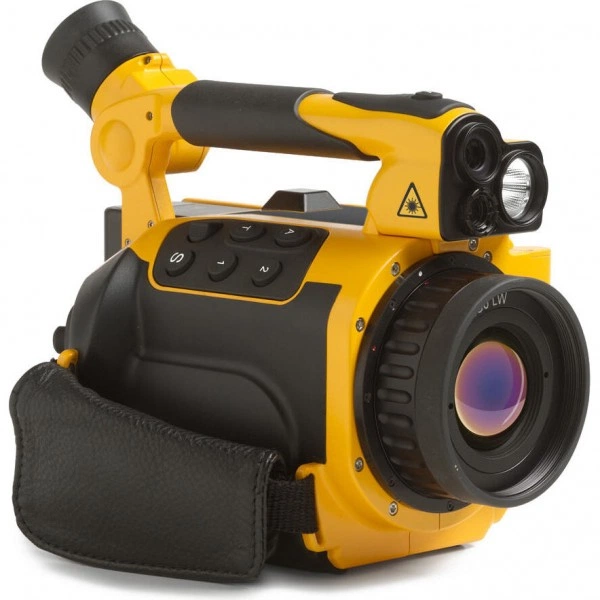

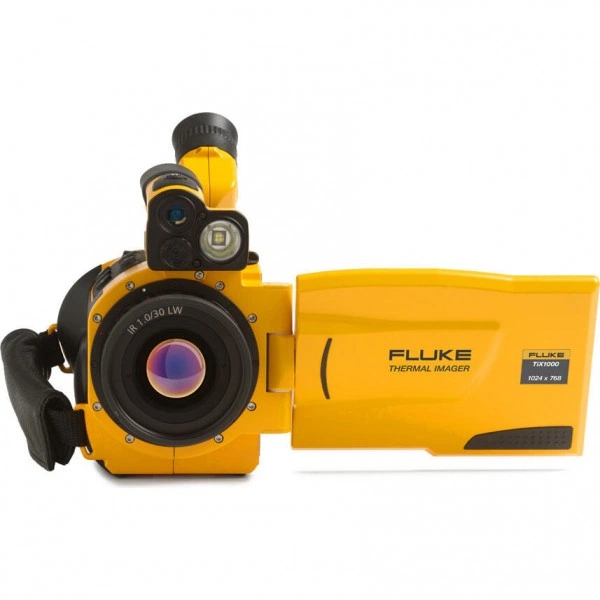

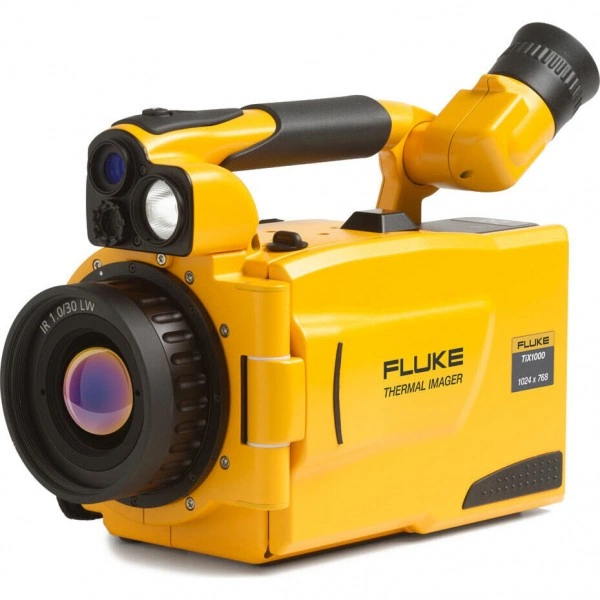

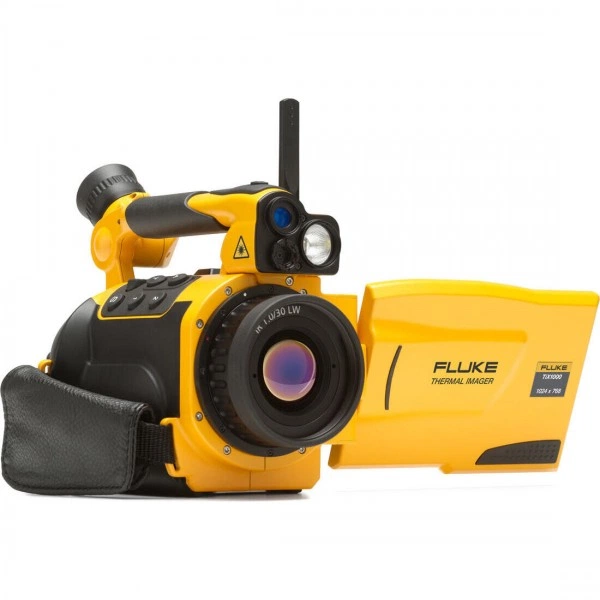

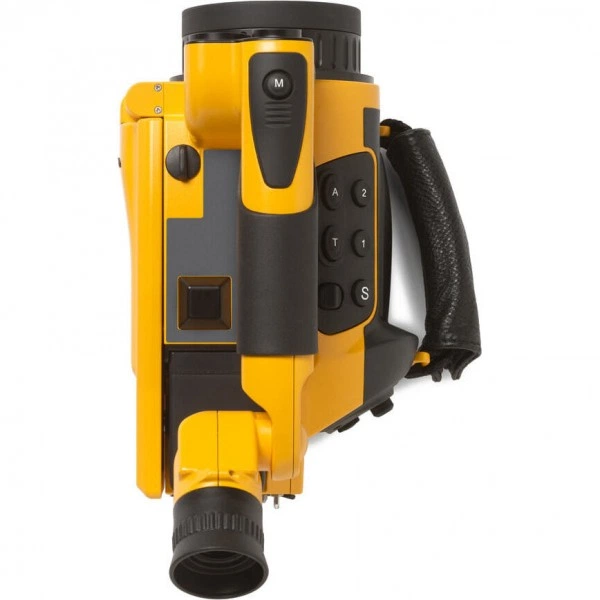

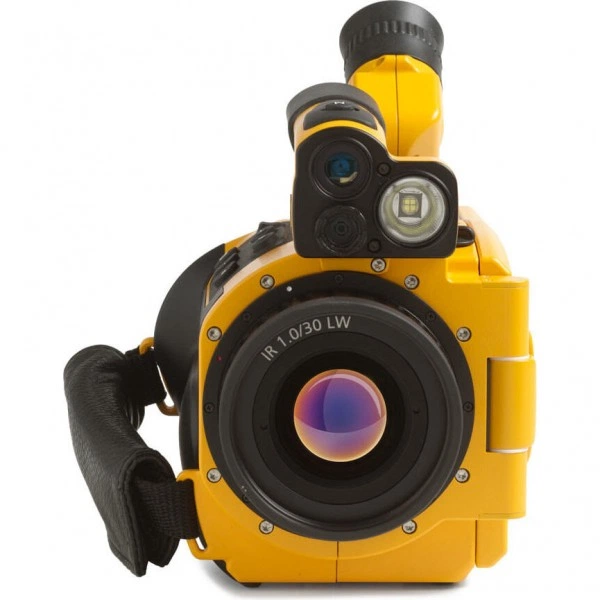

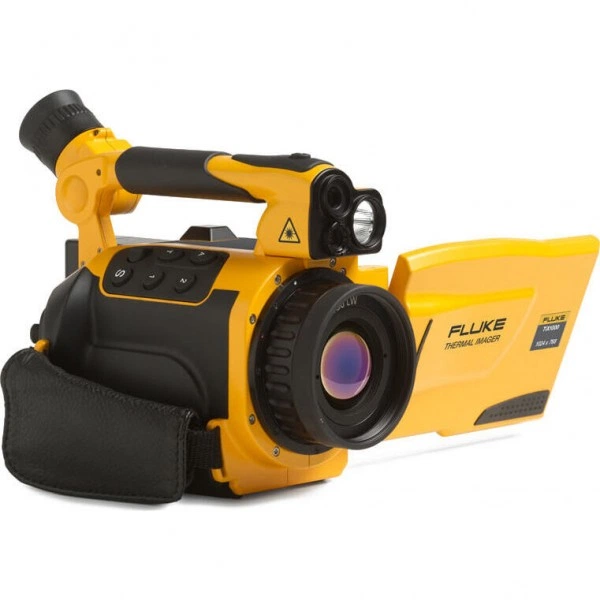

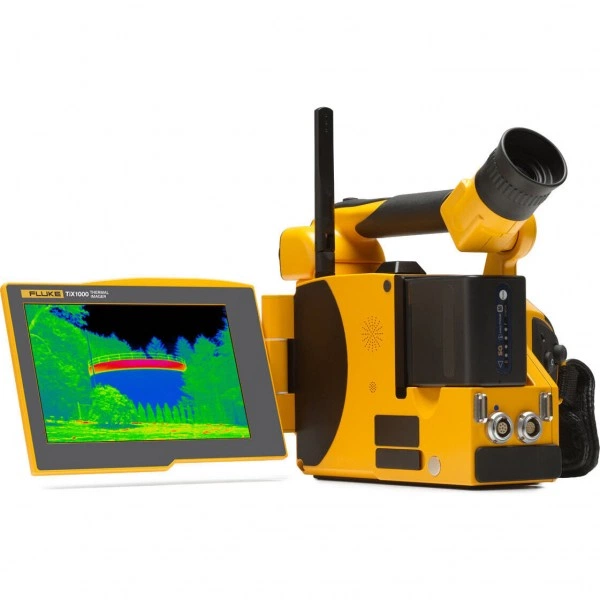

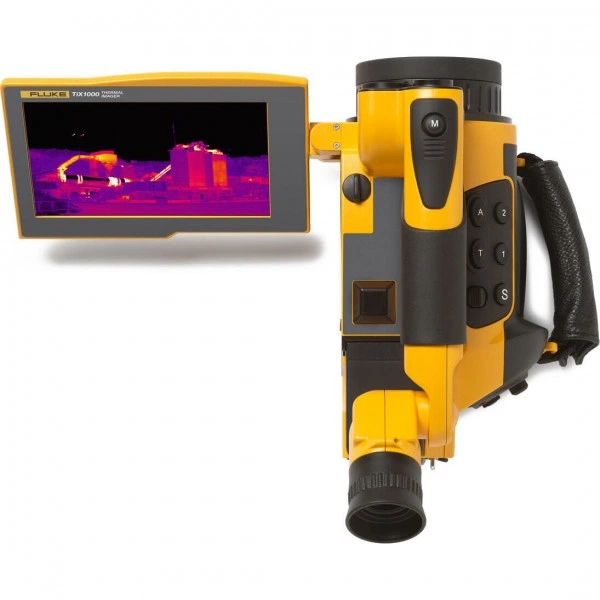

Инфракрасная камера FLUKE TiX1000. Тепловизионное оборудование FLUKE используют для наблюдения распределения температуры по поверхности. Выбор связан с размером исследуемой детали, расстоянием, условиями съемки и требуемым способом сохранения результата. Физическое разрешение детектора, оптика и параметры отображения характеризуют разные части формирования изображения.
Функциональные возможности TiX1000

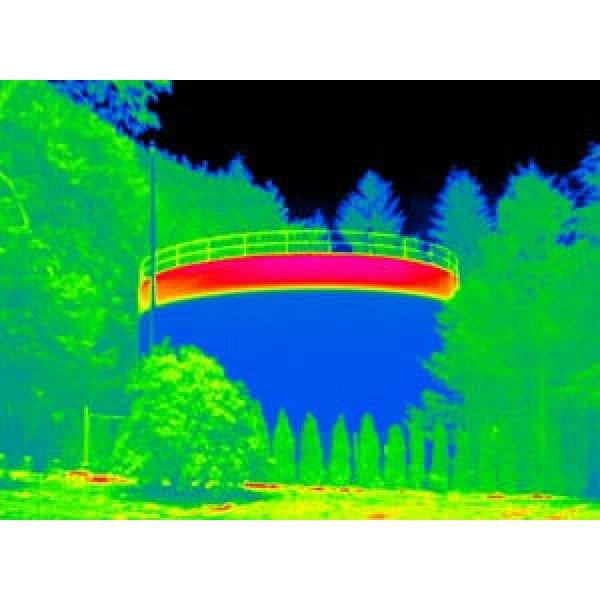

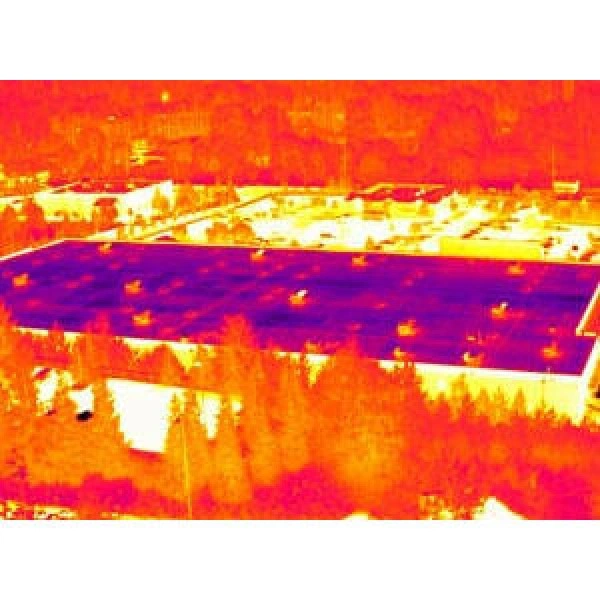

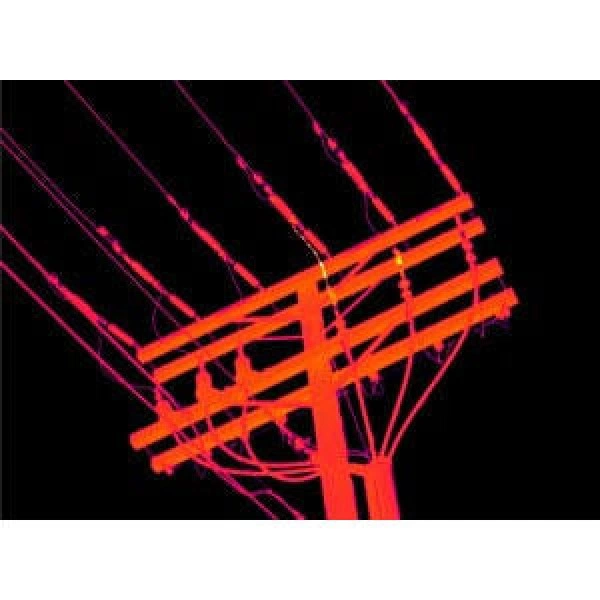

Термограмма помогает найти область, требующую дальнейшей проверки. Температурное отличие само по себе не устанавливает причину неисправности. При сравнении кадров учитывают нагрузку, состояние объекта и положение камеры. Палитра и автоматическая шкала могут менять визуальное впечатление, поэтому условия отображения сохраняют вместе с результатом.
- В 10 раз большее разрешение, чем на стандартных камерах 320 x 240 (разрешение 1024 × 768, 786 432 пикселей)
- Повысьте качество изображения и точность измерения температуры и получите в 4 раза большее разрешение и количество пикселей, чем в стандартном режиме, с помощью SuperResolution (до 3 145 728 пикселей)

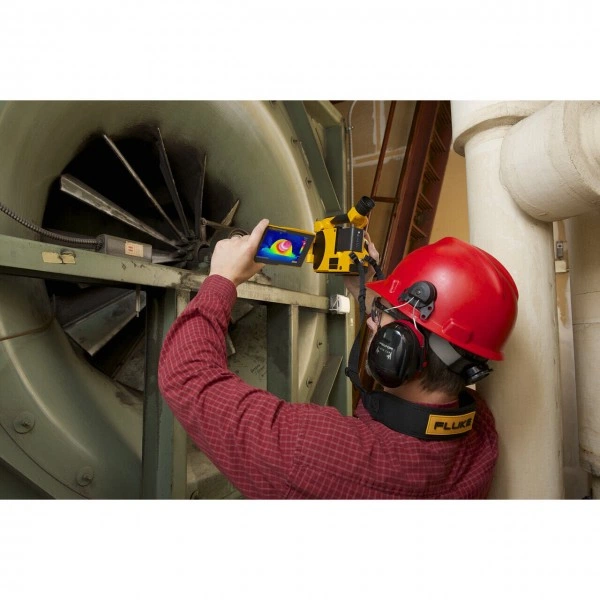

- Работа на безопасном расстоянии.
- Осмотр областей, до которых раньше вы не могли добраться, благодаря впечатляющим, подробным инфракрасным изображениям.
- Экономьте время, используя самые передовые возможности фокусировки и получая последовательные изображения в фокусе: система автоматической фокусировки LaserSharp®, автофокус, ручная фокусировка и мультифокальная запись EverSharp — и все это на одной камере.
- Экспертная серия Fluke предлагает наивысшую универсальность в линейке инфракрасных камер Fluke для захвата впечатляющих изображений, крупным планом или на расстоянии. TiX1000 совместима с 8 различными объективами (телеобъективы 2x и 4x, 2 широкоугольных объектива, 3 макрообъектива и 1 стандартный объектив).

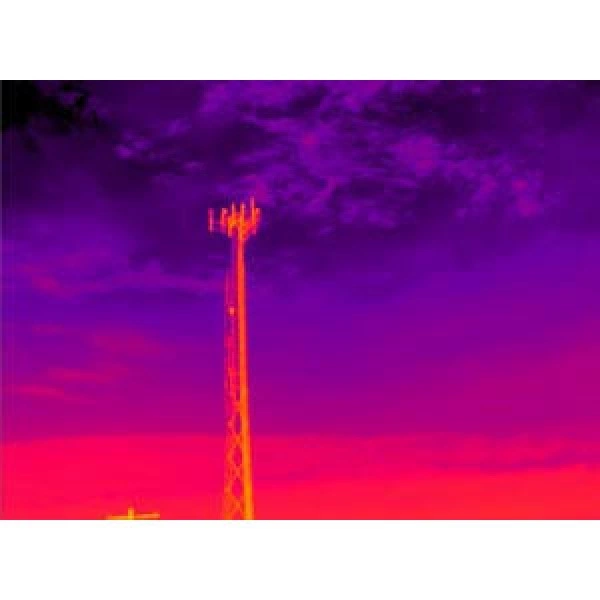

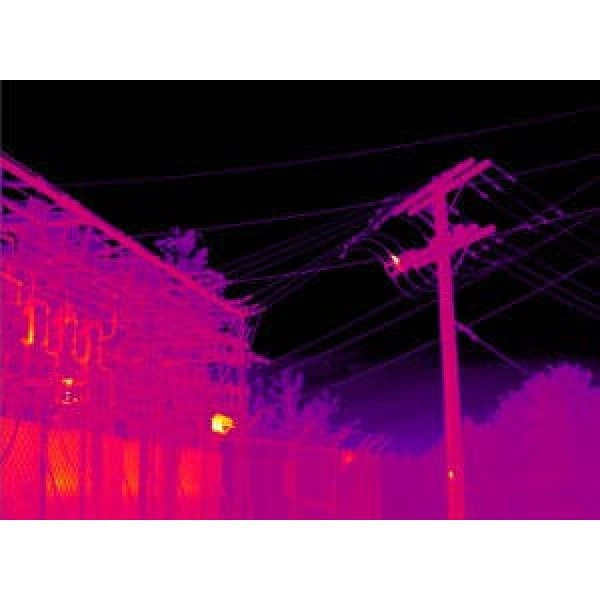

- Проводите проверки с безопасного расстояния, получая при этом детальные снимки благодаря цифровому 32-кратному увеличению.
- Выбирайте удобный протокол передачи изображений для своего приложения: порты данных камеры: передача изображения: карта SD, USB 2.0, видеовыход DVI-D (HDMI). Поддержка GigE vision и RS232 с 2015 года. Программное обеспечение SmartView®: карта SD. Поддержка USB 2.0, GigE Vision и RS232 с 2015 года.
- Камера для видимого диапазона с разрешением 8 МП для контрастных изображений IR-Fusion®.
- Универсальные возможности просмотра изображений в полевых условиях с видоискателем.
- Программируемые пользователем кнопки для быстрого доступа к используемым функциям.
- Совместимость с ПО MATLAB® и LabVIEW® позволяет пользователям интегрировать данные с камеры с инфракрасными видео и изображениями для использования при выполнении научно-исследовательского анализа.
- Единственные портативные камеры с поддержкой подокон с частотой кадров до 240 Гц для сложных задач (дополнительная опция).
- Опция 1: 640 × 480 (60 кадров/с)
- Опция 2: 384 × 288 (120 кадров/с)
- Опция 3: 1024 × 96 (240 кадров/с)

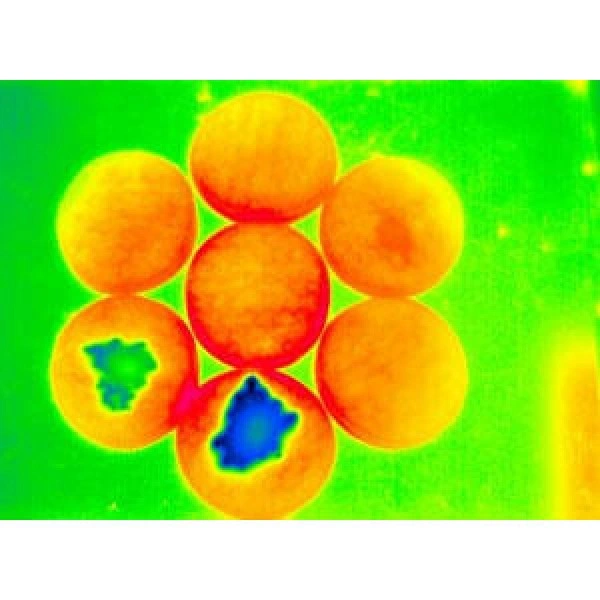

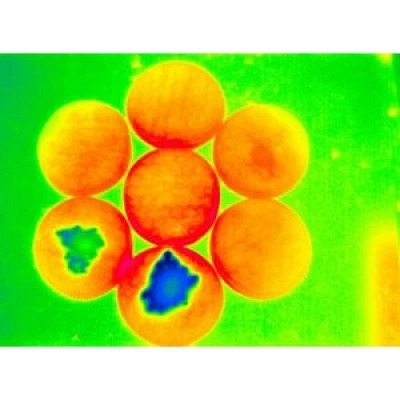

- Тестирование впитывающей способности материала и проникновения влаги в процессе исследования и разработки:
- 8 Дополнительных объективов для максимальной универсальности:
- Тестирование впитывающей способности материала и проникновения влаги в процессе исследования и разработки
- Что такое SuperResolution?
- SuperResolution обеспечивает в 4 раза более высокое разрешение, чем доступное на камере.
- Выберите режим SuperResolution до захвата изображения.
- Затем перенесите их на прилагаемое программное обеспечение SmartView® и выберите режим SuperResolution, чтобы раскрыть 3 145 728 пикселей и по-новому взглянуть на инфракрасное изображение.
- Специальные алгоритмы и программное обеспечение SmartView® позволяют комбинировать изображения, отснятые на нескольких фокусных расстояниях, и создавать изображения с высокой четкостью не только в исходной точке фокусировки, но и на периферии.
- Камеры экспертной серии (TiX1000, TiX660 и TiX640) обеспечивают дополнительный режим подокон (выбирается при покупке камеры).
Технические особенности
При температурной оценке имеют значение фокусировка, свойства поверхности и отраженное излучение. Блестящий участок может отражать окружающий источник тепла. Увеличение изображения на экране не заменяет исходное пространственное разрешение, а обработка не восстанавливает детали, которые не были корректно зарегистрированы.
Основные характеристики
| Параметр | Значение |
|---|---|
| Разрешение ИК-детектора, пиксели | 1024 × 768 |
| Диапазон измеряемых температур | От –40 до +1200 °C |
| ПО SmartView™ | Да |
| Класс защиты | IP54 |
| Голосовая аннотация | Да |
| Частота кадров | 30 и 9 Гц |
| Картинка в картинке (PIP) | Да |
| Пользовательские аннотации | Да |
Применение
При обследовании заранее определяют маршрут, идентификаторы оборудования и набор сохраняемых кадров. Общий вид связывает термограмму с объектом; детали съемки помогают повторить контроль после ремонта. Для отчета используют доступные форматы и функции выбранного исполнения, проверяя совместимость программ и способ переноса данных.
Комплектация и совместимость
Комплект поставки
- Тепловизор Fluke TiX10001 шт.
- Две аккумуляторные батареи1 шт.
- Зарядное устройство для аккумуляторов и адаптер1 шт.
- Сетевой адаптер1 шт.
- SD-карта и устройство считывания SD-карт памяти (8 Гб)1 шт.
- Защитная крышка объектива1 шт.
- Ремешки для руки и шеи1 шт.
- Гарантийная карта и инструкции по безопасности1 шт.
- Поверочный сертификат1 шт.
- Компакт-диск с руководствами по прибору1 шт.
- Программное обеспечение SmartView®1 шт.
- Футляр для переноски1 шт.
Совместимость
- 8 Различными объективами (телеобъективы 2x и 4x, 2 широкоугольных объектива, 3 макрообъектива и 1 стандартный объектив)
