Основная информация об инфракрасной камере
Инфракрасная камера. Тепловая диагностика.
- ИК-детектор
- 320 × 240
- Температура до
- 650 °C
- Защита
- IP54
Назначение и исполнение

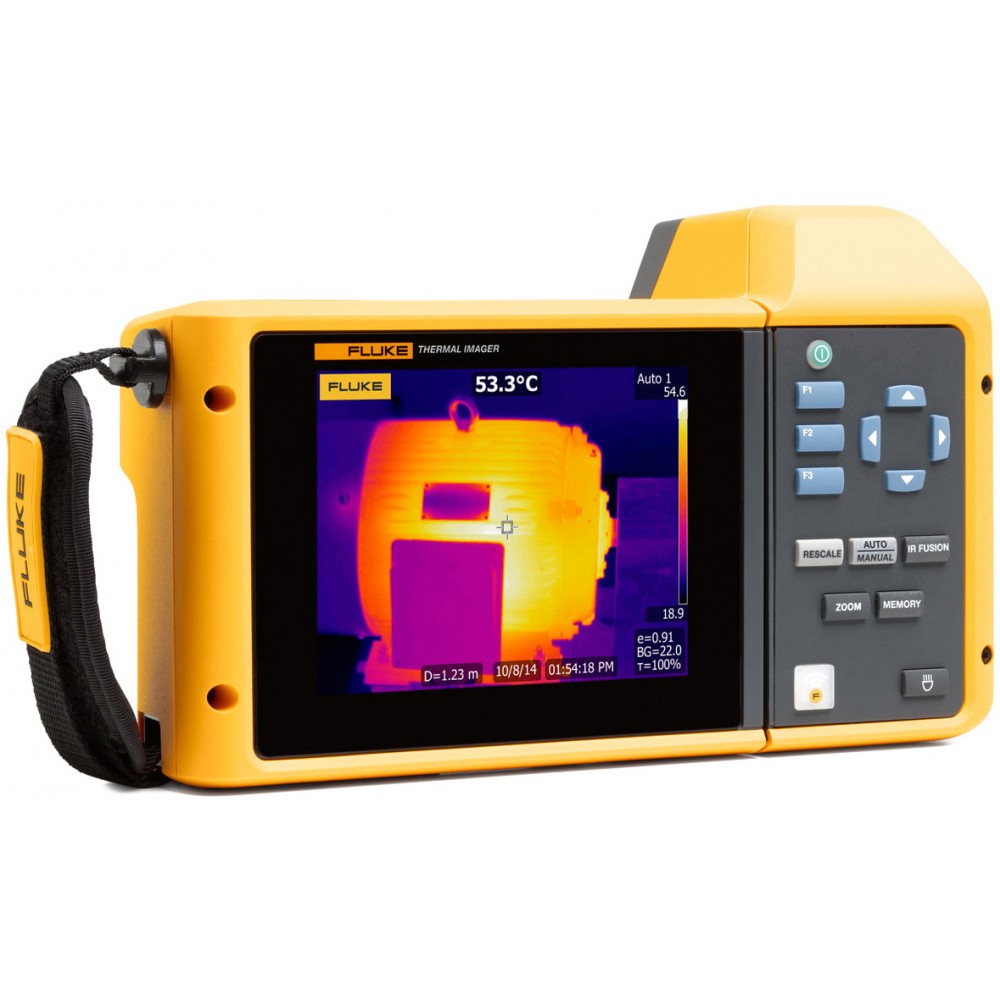

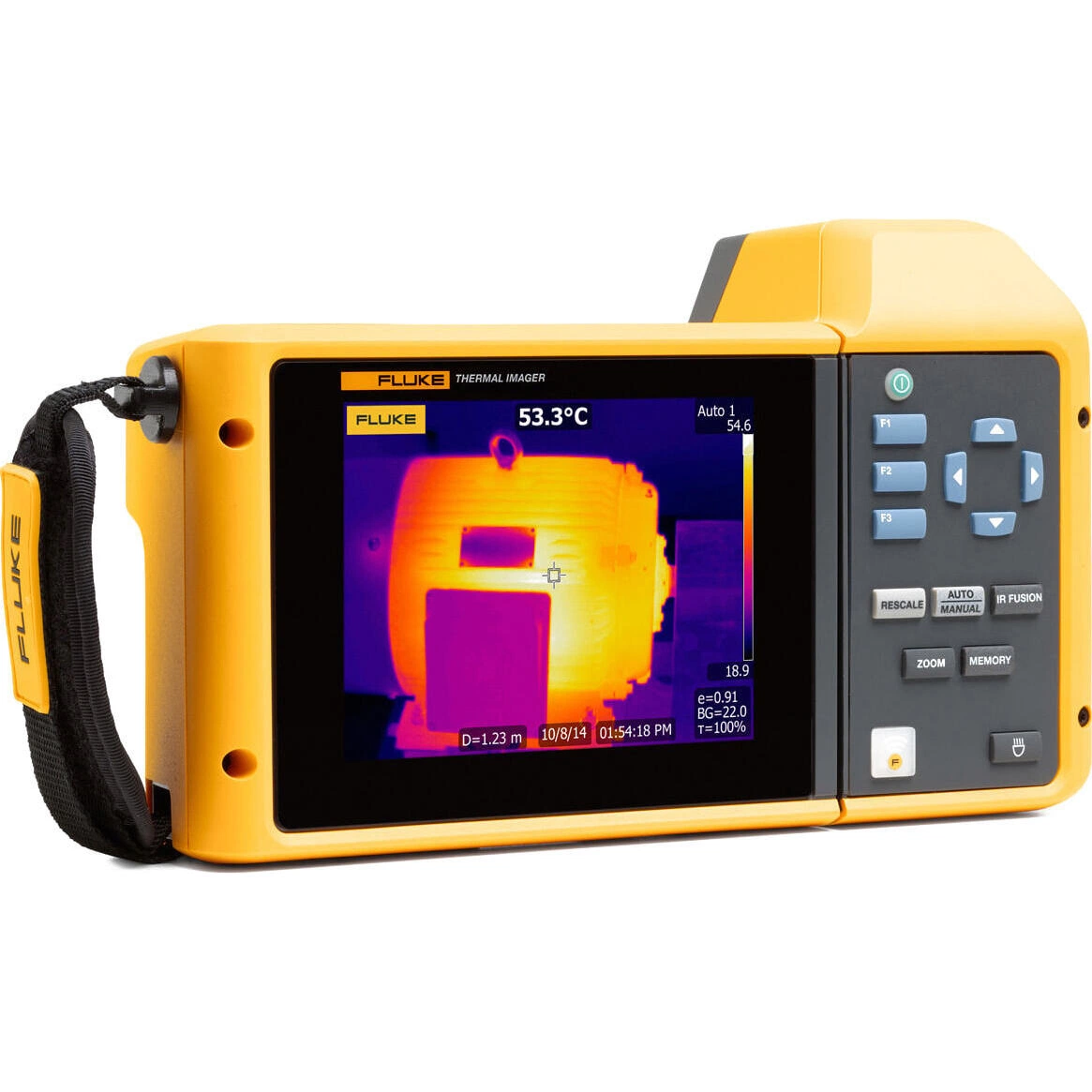

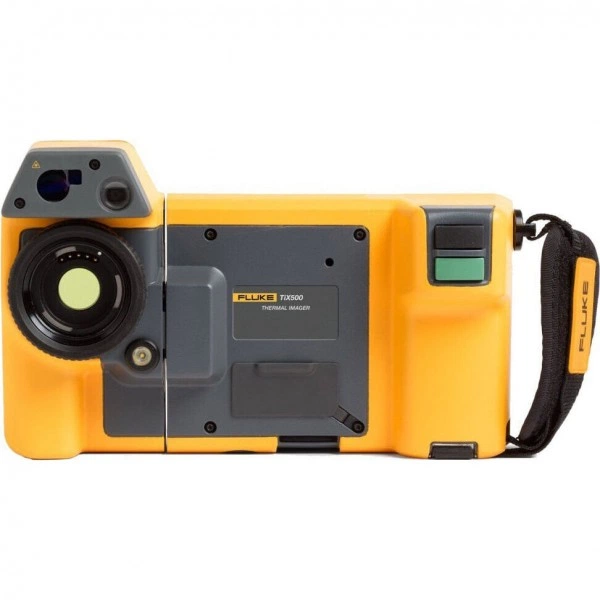

Инфракрасная камера FLUKE TiX500. Тепловизионное оборудование FLUKE используют для наблюдения распределения температуры по поверхности. Выбор связан с размером исследуемой детали, расстоянием, условиями съемки и требуемым способом сохранения результата. Физическое разрешение детектора, оптика и параметры отображения характеризуют разные части формирования изображения.
Функциональные возможности TiX500
Термограмма помогает найти область, требующую дальнейшей проверки. Температурное отличие само по себе не устанавливает причину неисправности. При сравнении кадров учитывают нагрузку, состояние объекта и положение камеры. Палитра и автоматическая шкала могут менять визуальное впечатление, поэтому условия отображения сохраняют вместе с результатом.
- Возможность рассмотреть самые мелкие детали на изображении позволит быстро обнаружить аномалии. Этот прибор размером с планшет имеет сенсорный экран диагональю 5,7 дюйма — самый крупный в своем классе
- Редактирование и анализ изображений с помощью тепловизора — коррекция излучения, установка цветовой сигнализации и маркеров, а также настройка совмещения видимого и инфракрасного изображений функции IR-Fusion®
- Функция фокусировки MultiSharp™ позволяет получать четкие, точные изображения, резкие во всей зоне обзора. Достаточно навести тепловизор на объект и сделать снимок — камера автоматически обрабатывает последовательность изображений, сфокусированных на близко расположенных и удаленных объектах
- Мгновенное получение резкого изображения выбранного объекта. В системе автоматической фокусировки LaserSharp® используется встроенный лазерный дальномер для исключительно точного вычисления и отображения расстояния до выбранного объекта
- Возможность удобно размещать камеру над объектами, под ними и вокруг них благодаря поворотному на 240° объективу отличает прибор от традиционных тепловизоров с пистолетной ручкой
- С помощью не требующих калибровки interchangeable smart lenses телеобъективов с 2- и 4-кратным увеличением, широкоугольного объектива и объектива для макросъемки с разрешением 25 микрон можно рассмотреть необходимые подробности даже со значительного расстояния
- Самый большой чувствительный жидкокристаллический сенсорный экран тепловизора с диагональю 5,7 дюймов и разрешением 320 × 240 позволяет редактировать и выполнять анализ изображения на приборе
- Поворотный в секторе 240° объектив для сложных условий съемки
- Получение изображений с 4-кратным увеличением числа пикселей в режиме повышенного разрешения SuperResolution, при котором выполняется объединение данных нескольких снимков для получения изображения с разрешением 640 × 480
- Система фокусировки MultiSharp™ Focus обеспечивает получение четких, точных изображений с резким отображением множества объектов во всем поле кадра
- Система автоматической фокусировки LaserSharp® с использованием прецизионной лазерной технологии обеспечивает исключительно точную фокусировку на объекте и получение достоверных изображений и результатов измерения температуры
- Встроенный лазерный дальномер обеспечивает вычисление расстояния до выбранного объекта на расстоянии до 30 метров (100 футов) и отображение расстояния на изображении
- Возможность измерения температуры до 650 °C; для более высокого диапазона см. модель TiX560
- Технология IR-Fusion® обеспечивает получение подробностей в результате точного совмещения видимого и инфракрасного изображений или изображения «картинка-в-картинке
- Осуществление мониторинга процессов с помощью видеозаписи и передачи потокового видео

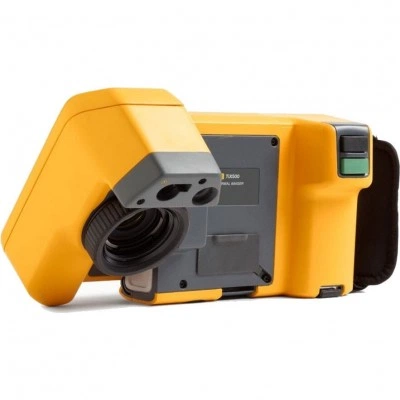

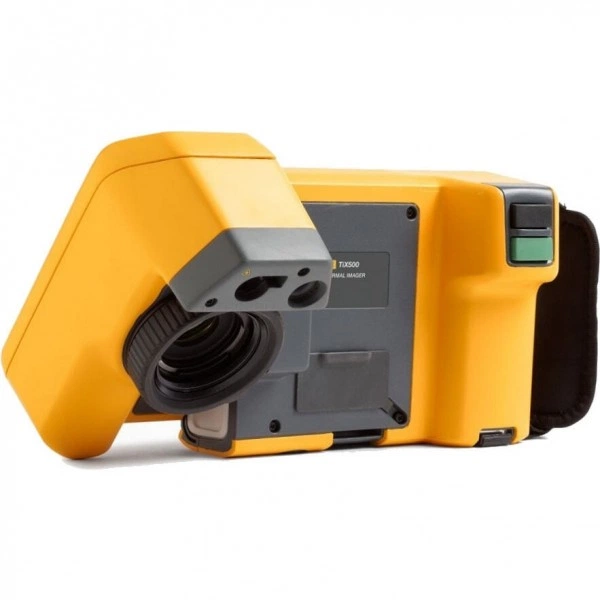

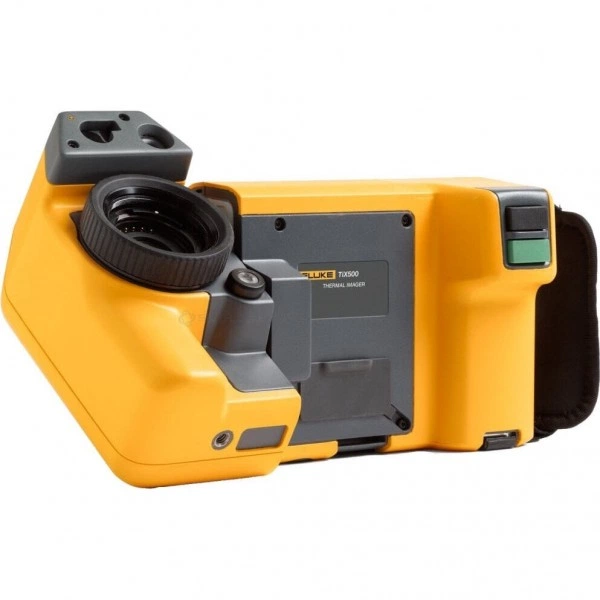

- Для получения изображений с требуемым уровнем детализации используют сменные «интеллектуальные объективы: телеобъектив с 2- и 4-кратным увеличением, широкоугольный объектив и объектив для макросъемки с разрешением 25 микрон, эти объективы не требуют калибровки

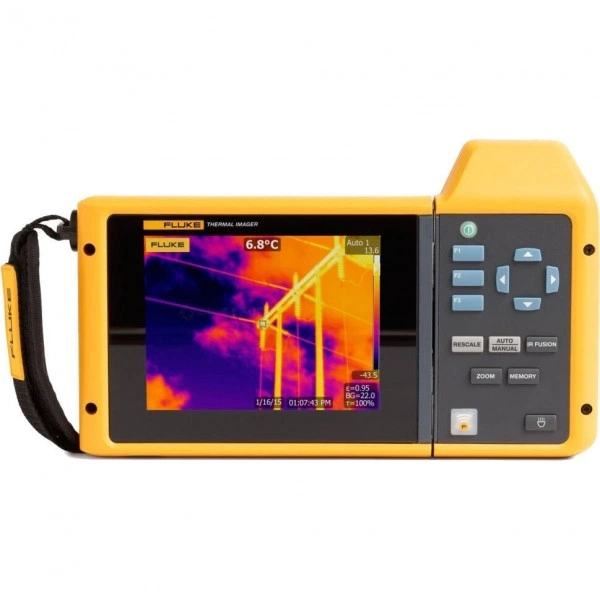

- Тепловизор Fluke TiX500 оснащен большим ЖК-экраном с диагональю 5,7 дюймов – как у большинства современных планшетов.
- 5,7-дюймовый экран как у планшетных ПК позволяет рассмотреть подробности и принимать решения непосредственно на объекте.
- Эргономичная конструкция с поворотным в секторе 240° объективом позволяет комфортно пользоваться прибором в течение целого дня.

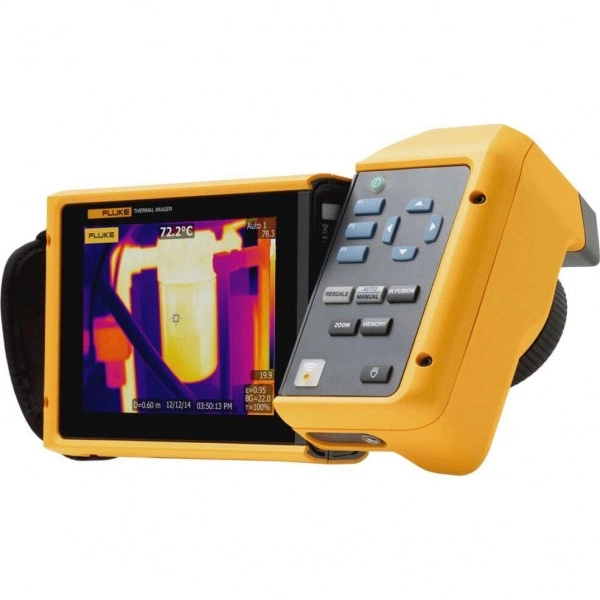

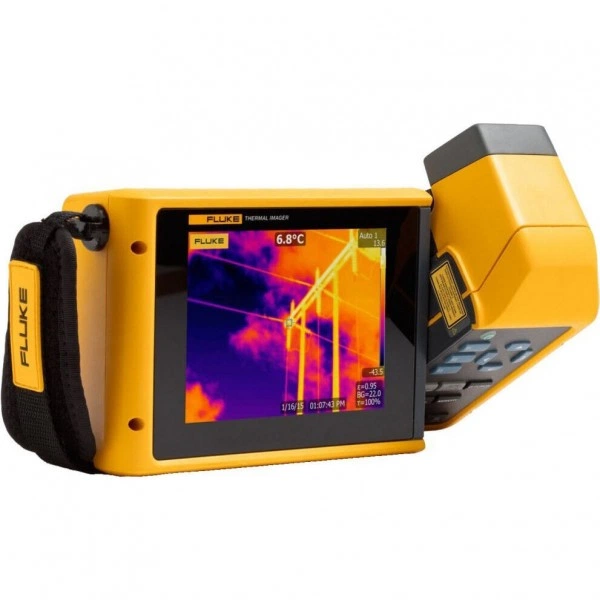

- Поворотный блок объектива, установленный на шарнире с сектором разворота 240°, позволяет осматривать объект со всех сторон, в том числе сверху и снизу, просто изменяя угловое положение экрана и камеры.
- Крупноразмерный экран с диагональю 5,7" позволяет рассмотреть мельчайшие детали на ИК-изображении.
- Сенсорный дисплей дает возможность использовать тепловизор Fluke TiX500 с той же легкостью, что и обычный планшет.
- Тепловизор Fluke TiX500 также поддерживает технологию MultiSharp, одинаково четко отображающей на одном ИК-снимке объекты, расположенные на различном удалении от точки съемки.
Технические особенности
При температурной оценке имеют значение фокусировка, свойства поверхности и отраженное излучение. Блестящий участок может отражать окружающий источник тепла. Увеличение изображения на экране не заменяет исходное пространственное разрешение, а обработка не восстанавливает детали, которые не были корректно зарегистрированы.
Основные характеристики
| Параметр | Значение |
|---|---|
| Разрешение ИК-детектора, пиксели | 320 × 240 |
| Диапазон измеряемых температур | От –20 до +650 °C |
| Класс защиты IP | IP54 |
| Поле зрения | 24° × 17° |
| Лазерный указатель | Да |
| Поворот объектива | 240° |
| Масса с батареей | 1,54 кг |
| Картинка в картинке (PIP) | Да |
Применение
При обследовании заранее определяют маршрут, идентификаторы оборудования и набор сохраняемых кадров. Общий вид связывает термограмму с объектом; детали съемки помогают повторить контроль после ремонта. Для отчета используют доступные форматы и функции выбранного исполнения, проверяя совместимость программ и способ переноса данных.
Комплектация и совместимость

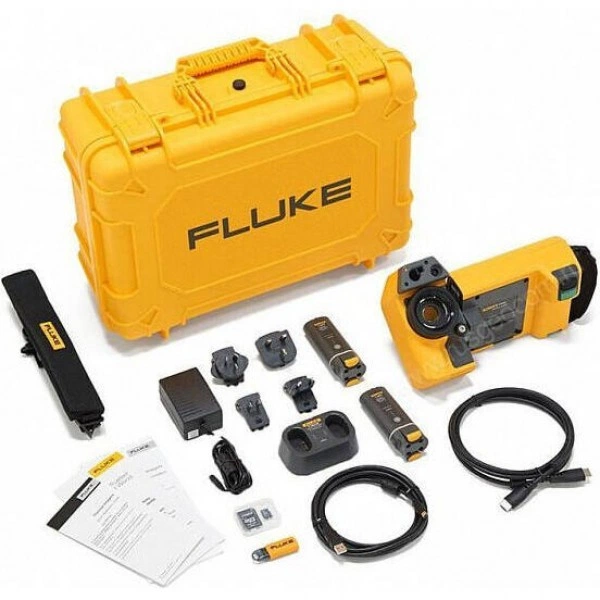

Комплект поставки
- Тепловизор Fluke TiX5001 шт.
- Сетевой адаптер и зарядное устройство для аккумуляторных батарей (включая универсальные сетевые переходники)1 шт.
- Две надежных литий-ионных «интеллектуальных» батареи1 шт.
- Кабель USB1 шт.
- Кабель видеосигнала HDMI1 шт.
- Наушники с Bluetooth интерфейсом (при наличии)1 шт.
- Прочный жесткий футляр для переноски1 шт.
- Регулируемый ремешок для ношения на шее или на руке1 шт.
