Основная информация об инфракрасной камере
Инфракрасная камера. Тепловая диагностика.
- ИК-детектор
- 640 × 480
- Температура до
- 650 °C
- Защита
- IP54
Назначение и исполнение

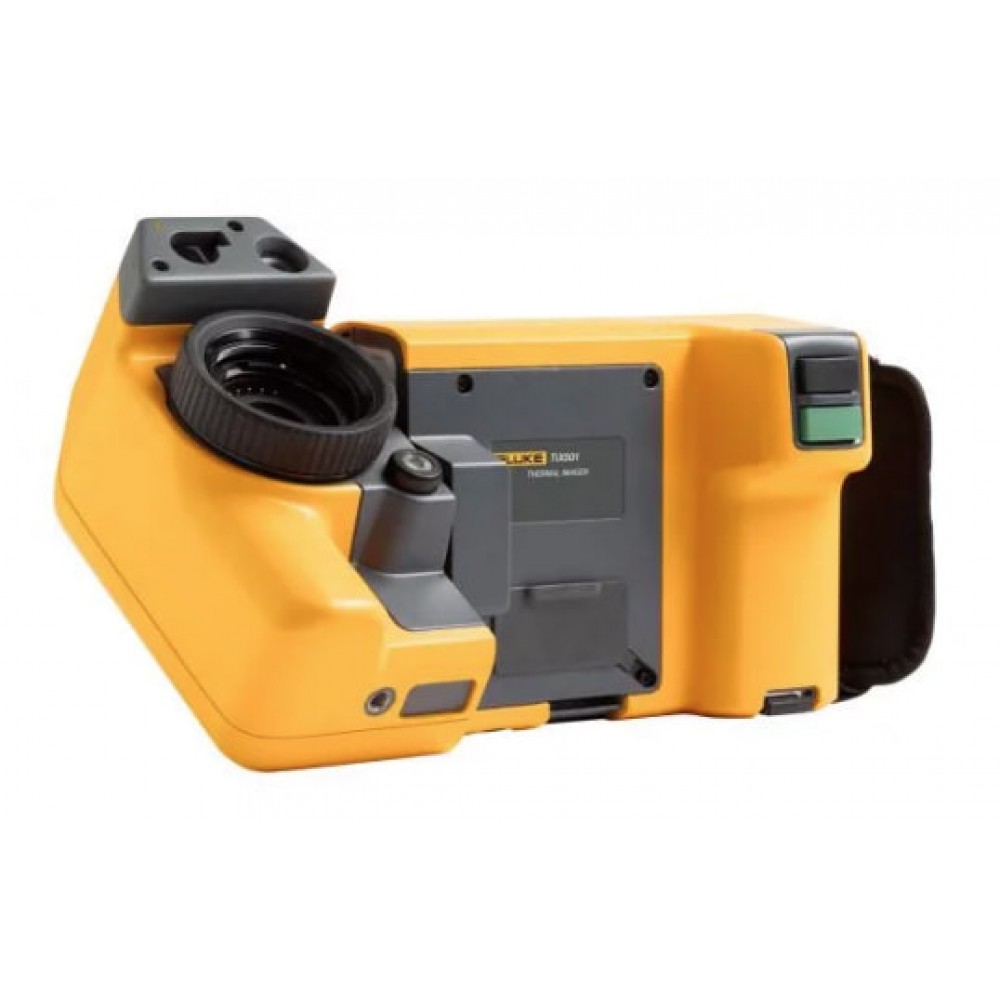

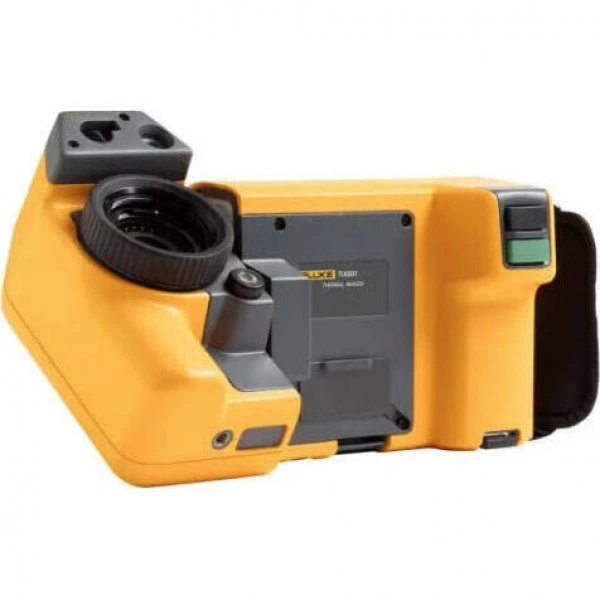

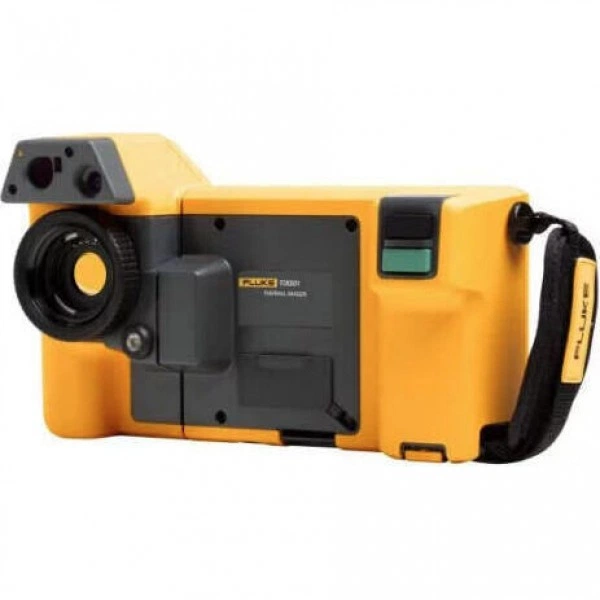

Инфракрасная камера FLUKE TiX501. Тепловизионное оборудование FLUKE используют для наблюдения распределения температуры по поверхности. Выбор связан с размером исследуемой детали, расстоянием, условиями съемки и требуемым способом сохранения результата. Физическое разрешение детектора, оптика и параметры отображения характеризуют разные части формирования изображения.
Функциональные возможности TiX501
Термограмма помогает найти область, требующую дальнейшей проверки. Температурное отличие само по себе не устанавливает причину неисправности. При сравнении кадров учитывают нагрузку, состояние объекта и положение камеры. Палитра и автоматическая шкала могут менять визуальное впечатление, поэтому условия отображения сохраняют вместе с результатом.
- Обследование группы сложных объектов или объектов с разного расстояния. Функция фокусировки MultiSharp™ позволяет получать четкие, точные изображения, резкие во всей зоне обзора. Затем прибор автоматически обрабатывает последовательность изображений, сфокусированных на близко расположенных и удаленных объектах.
- Съемка объектов на переднем плане… и удаленных объектов. Сменные интеллектуальные объективы, не требующие калибровки, обеспечивают универсальность и качество изображений, которые необходимы для выполнения обследований практически в любых условиях.
- Контроль процессов с возможностью записи видео, живого потокового видео, дистанционного управления или автоматической регистрации.
- Экран с углом поворота на 240 градусов позволяет делать снимки оборудования, расположенного в неудобных для съемки или труднодоступных местах.
Технические особенности
При температурной оценке имеют значение фокусировка, свойства поверхности и отраженное излучение. Блестящий участок может отражать окружающий источник тепла. Увеличение изображения на экране не заменяет исходное пространственное разрешение, а обработка не восстанавливает детали, которые не были корректно зарегистрированы.
Основные характеристики
| Параметр | Значение |
|---|---|
| Разрешение ИК-детектора, пиксели | 640 × 480 |
| Диапазон измеряемых температур | От −20 °C до +650 °C |
| Класс защиты IP | IP54 |
| Лазерный указатель | Да |
| Фокусировка MultiSharp | Нет |
| Угол поля зрения | 34° (Г) × 24° (В) |
| Цифровое масштабирование | 2-кратное |
| Светодиодная подсветка (фонарик) | Да |
Применение
При обследовании заранее определяют маршрут, идентификаторы оборудования и набор сохраняемых кадров. Общий вид связывает термограмму с объектом; детали съемки помогают повторить контроль после ремонта. Для отчета используют доступные форматы и функции выбранного исполнения, проверяя совместимость программ и способ переноса данных.
Условия измерений
- Обратите внимание: ПО Fluke Connect для анализа и составления отчетов доступно во всех странах, однако использование системы Fluke Connect в некоторых странах ограничено.
- Узнать о доступности системы можно у уполномоченного дистрибьютора Fluke
- **Означает, что эта функция Fluke Connect™ будет внедрена в ближайшее время.
- Следите за обновлениями ПО и микрокода на веб-сайте Fluke.
Подготовка рабочего набора
Для работы с FLUKE TiX501 сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
Комплектация и совместимость
Комплект поставки
- Тепловизор Fluke TiX5011 шт.
- Блок питания и зарядное устройство для аккумуляторных батарей (включая сетевые переходники)1 шт.
- Две надежные литий-ионные «интеллектуальные» батареи1 шт.
- Кабель USB1 шт.
- Кабель видеосигнала HDMI1 шт.
- Наушники с Bluetooth интерфейсом (при наличии)1 шт.
- Прочный жесткий футляр для переноски1 шт.
- Регулируемый ремешок для ношения на шее или на руке1 шт.
- ПО Fluke Connect® SmartView® для настольных ПК и руководство пользователя предоставляются путем бесплатной загрузки1 шт.
