Основная информация о тепловизоре
Тепловизор. Тепловая диагностика.
- ИК-детектор
- 320 × 240
- Температура до
- 550 °C
- Защита
- IP54
Назначение и исполнение

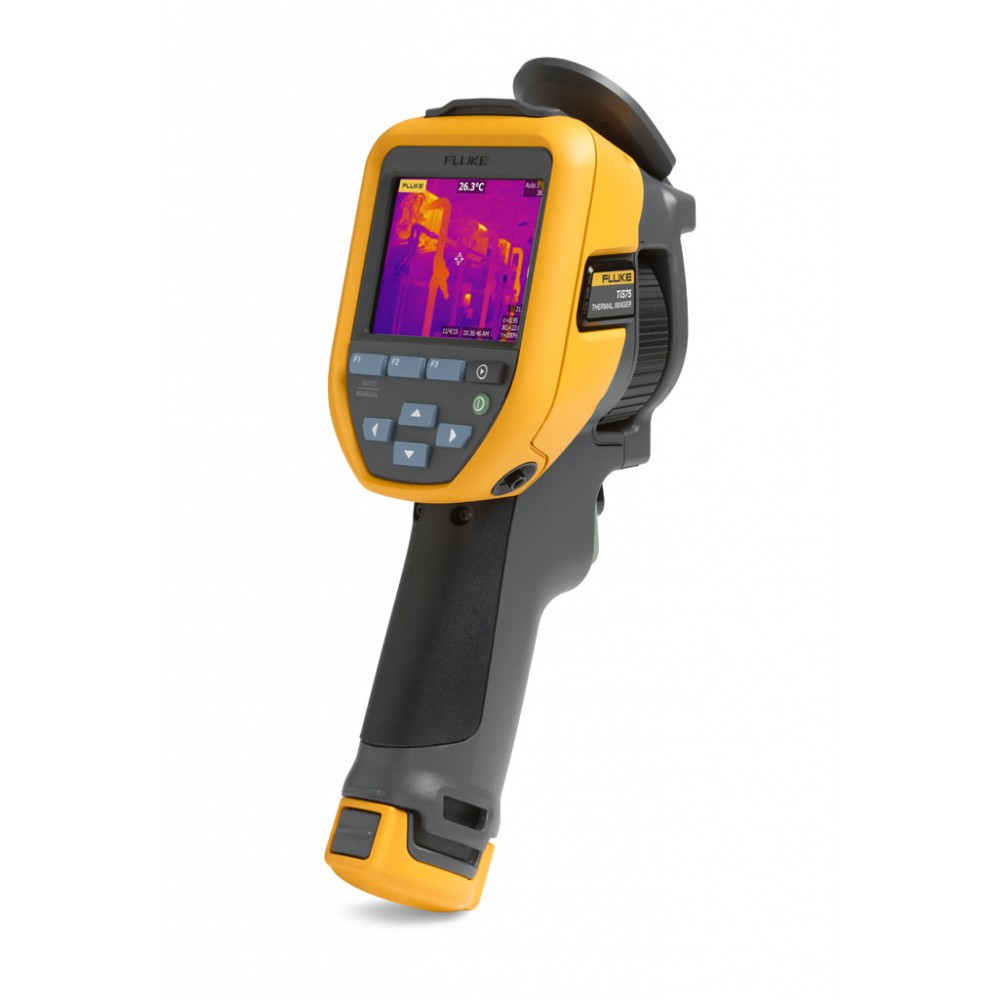

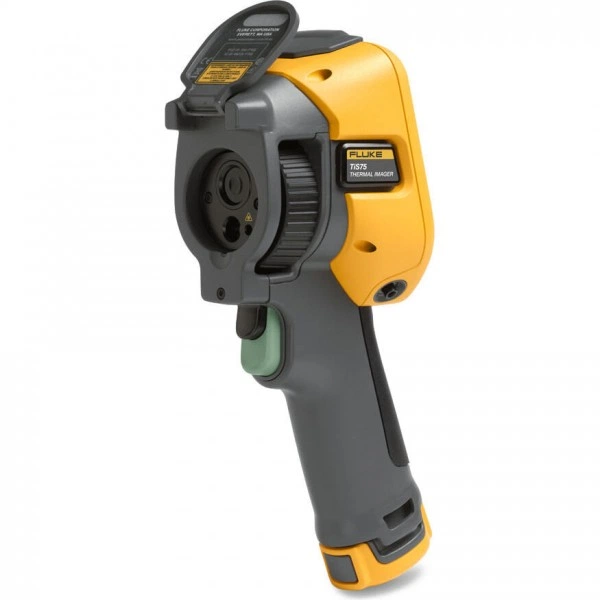

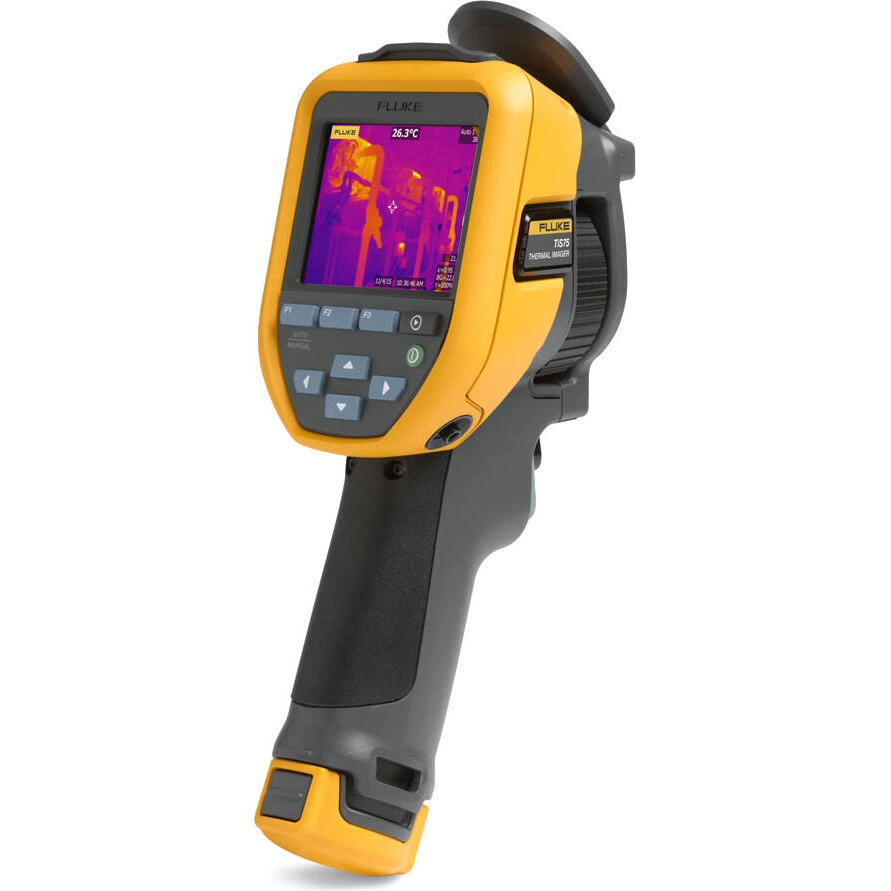

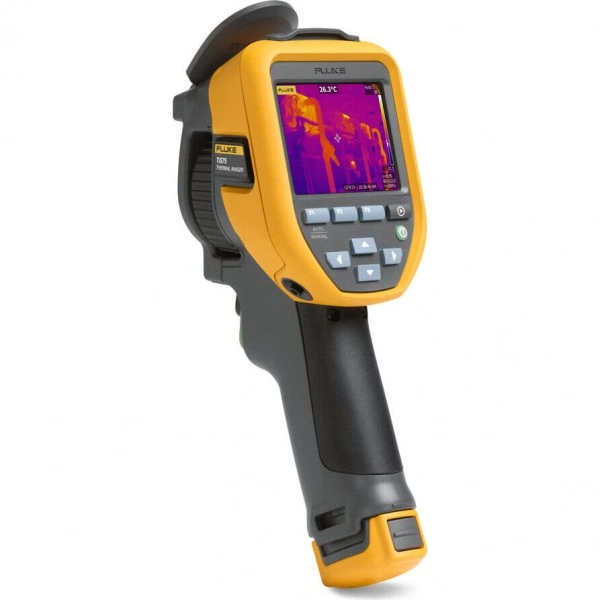

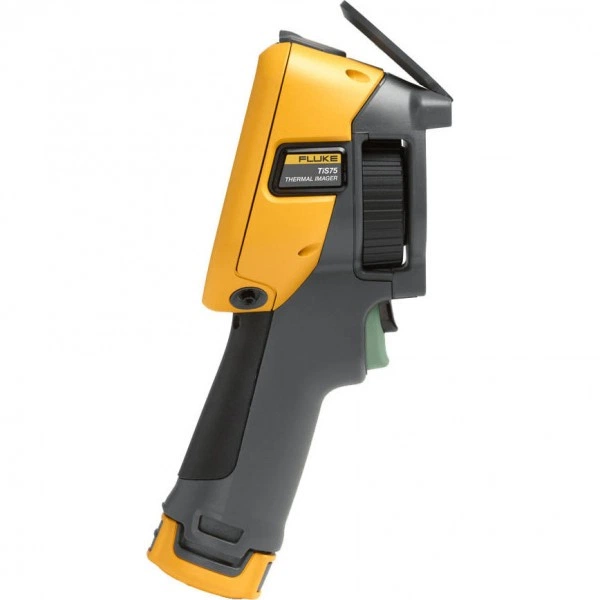

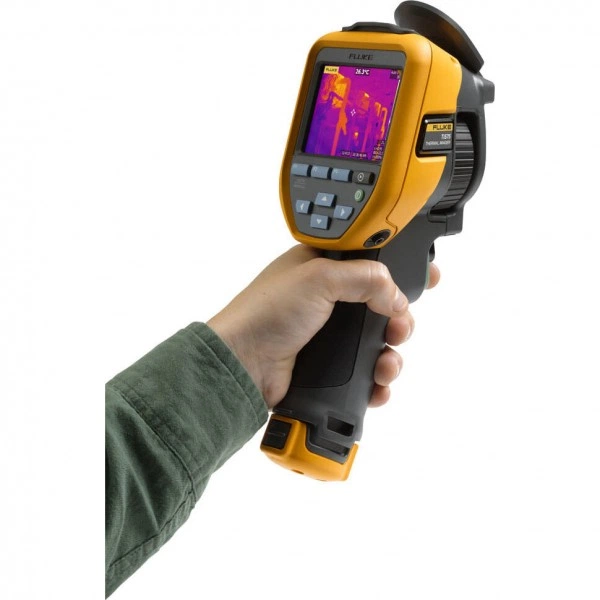

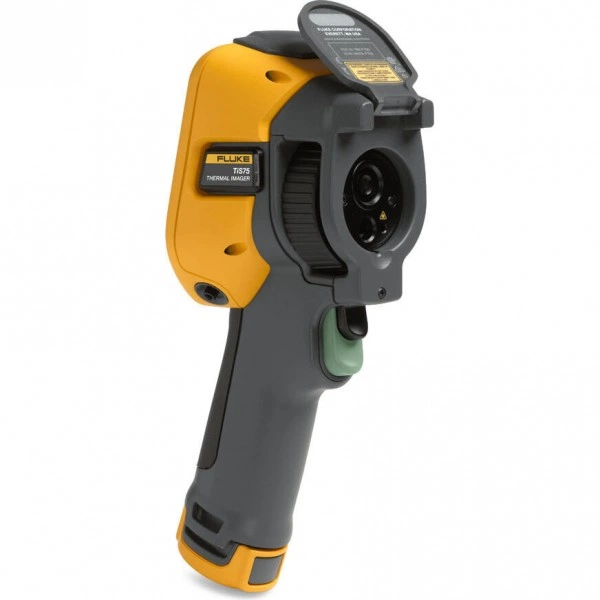

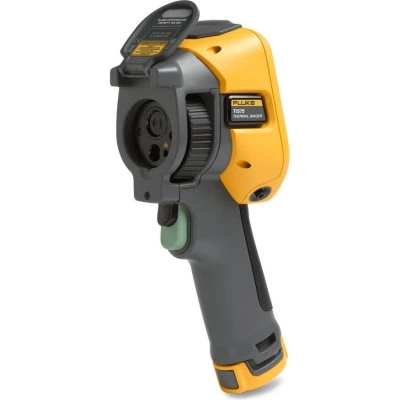

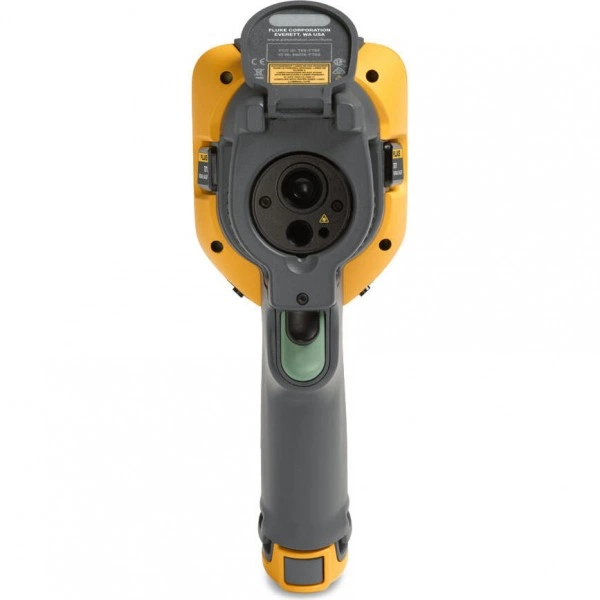

Тепловизор FLUKE TiS75. Тепловизионное оборудование FLUKE используют для наблюдения распределения температуры по поверхности. Выбор связан с размером исследуемой детали, расстоянием, условиями съемки и требуемым способом сохранения результата. Физическое разрешение детектора, оптика и параметры отображения характеризуют разные части формирования изображения.
Функциональные возможности TiS75
Термограмма помогает найти область, требующую дальнейшей проверки. Температурное отличие само по себе не устанавливает причину неисправности. При сравнении кадров учитывают нагрузку, состояние объекта и положение камеры. Палитра и автоматическая шкала могут менять визуальное впечатление, поэтому условия отображения сохраняют вместе с результатом.
- Изображения профессионального качества с разрешением 320 x 240
- Гибкая ручная фокусировка для получения четких изображений при расстояниях от 0,15 м (6 дюймов)
- Можно увидеть неисправность даже с безопасного расстояния при отношении D:S 504:1
- ЖК-дисплей диагональю 3,5 дюйма с разрешением 320 x 240 предоставляет на 33 % большую площадь экрана по сравнению с ЖК-дисплеем с диагональю 3,0 дюйма
- Документирование важной информации об инфракрасном изображении в цифровой форме с помощью патентованной технологии IR-PhotoNotes™ или в форме голосовой аннотации
- Мониторинг процессов с записью, передачей потокового видео в реальном масштабе времени или с автоматической регистрацией
- Простой в использовании интерфейс пользователя с доступом к изображению одним касанием
- Оптимизация изображений эффективным способом с помощью технологии IR-Fusion®
- Анализ изображений с помощью графических инструментов для количественной оценки серьезности проблемы
- Использование функции 3D-IR™ для отображения с различных ракурсов — это незаменимый инструмент для анализа
- Мастер создания отчетов сопровождает действия пользователя на протяжении всего процесса — легче и быть не может
- Извлекаемые и вставляемые сменные "интеллектуальные" батареи с ЖК-индикатором уровня заряда позволяют предотвратить неожиданную потерю питания
- Резкие качественные изображения с простой в использовании ручной фокусировкой
- Изображения профессионального качества — разрешение 320 x 240 (76 800 пикселей)
- Диапазон измерения температуры: от -20 до 550 °C (от -4 до 1022 °F)
- Быстрое обнаружение неисправностей с помощью эксклюзивной технологии наложения изображений IR-Fusion® и режима PIP («картинка в картинке») — фиксация подробностей, необходимых для обнаружения и точного определения местоположения неисправностей

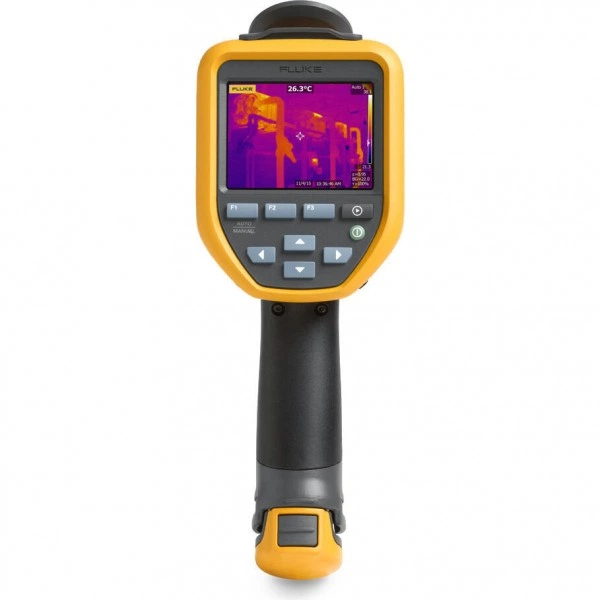

- 3,5 дюйма, ЖК-дисплей 320 x 240
- Цифровая камера с разрешением 5 мегапикселей для использования в производственных условиях
- Система "интеллектуальной" батареи — литиево-ионная "интеллектуальная" батарея с пятисегментным светодиодным индикатором уровня заряда
- Хранит тысячи изображений — 4 ГБ внутренней памяти и 4 ГБ памяти на карте Micro SD
- Передовой прибор для поиска и устранения неисправностей с разрешением 320 x 240
- ПО Fluke SmartView® для анализа ИК-изображений и составления отчетов
Технические особенности
При температурной оценке имеют значение фокусировка, свойства поверхности и отраженное излучение. Блестящий участок может отражать окружающий источник тепла. Увеличение изображения на экране не заменяет исходное пространственное разрешение, а обработка не восстанавливает детали, которые не были корректно зарегистрированы.
Основные характеристики
| Параметр | Значение |
|---|---|
| Разрешение ИК-детектора, пиксели | 320 × 240 |
| Диапазон измеряемых температур | От -20 °C до +550 °C |
| Разрешение | 320 x 240 |
| Класс защиты IP | IP54 |
| Поле зрения | 35,7 ° × 26,8 ° |
| Беспроводное подключение | Да |
| Частота кадров | 9 Гц или 30 Гц |
| Измерение температуры в точке | Да |
Применение

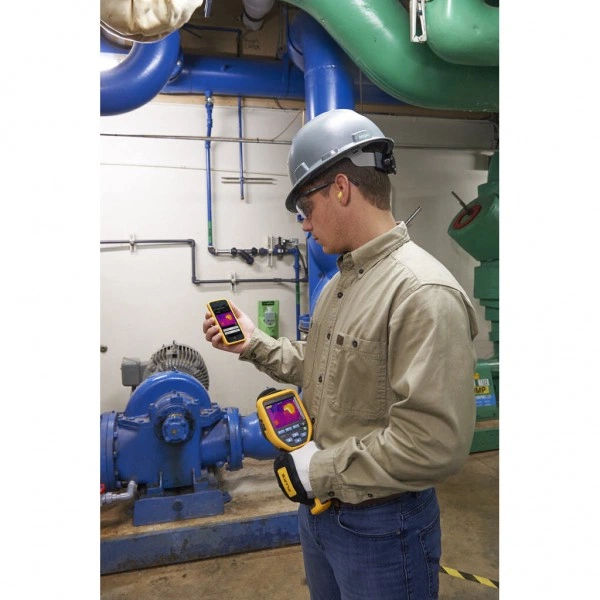

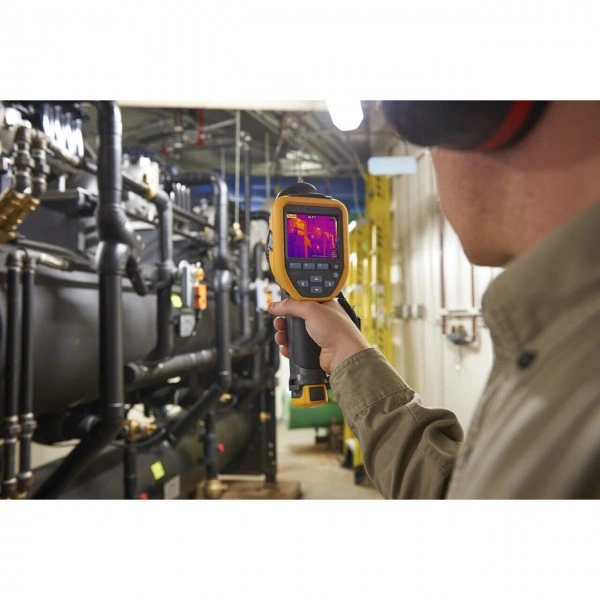

При обследовании заранее определяют маршрут, идентификаторы оборудования и набор сохраняемых кадров. Общий вид связывает термограмму с объектом; детали съемки помогают повторить контроль после ремонта. Для отчета используют доступные форматы и функции выбранного исполнения, проверяя совместимость программ и способ переноса данных.
Комплектация и совместимость
Комплект поставки
- Тепловизор Fluke TiS751 шт.
- Блок питания / зарядное устройство переменного тока с сетевыми адаптерами для заряда батареи и работы от сети переменного тока1 шт.
- Кабель USB1 шт.
- Карта памяти Micro SD1 шт.
- Регулируемый наручный ремешок1 шт.
- Свидетельство о заводской калибровке1 шт.
- Руководство по началу работы1 шт.
- Паспорт безопасности1 шт.
- Мягкий футляр для транспортировки1 шт.
- Прочный жесткий футляр для переноски1 шт.
