Основная информация о тепловизоре
Тепловизор. Тепловая диагностика.
- ИК-детектор
- 320 × 240
- Температура до
- 400 °C
- Защита
- IP54
Назначение и исполнение

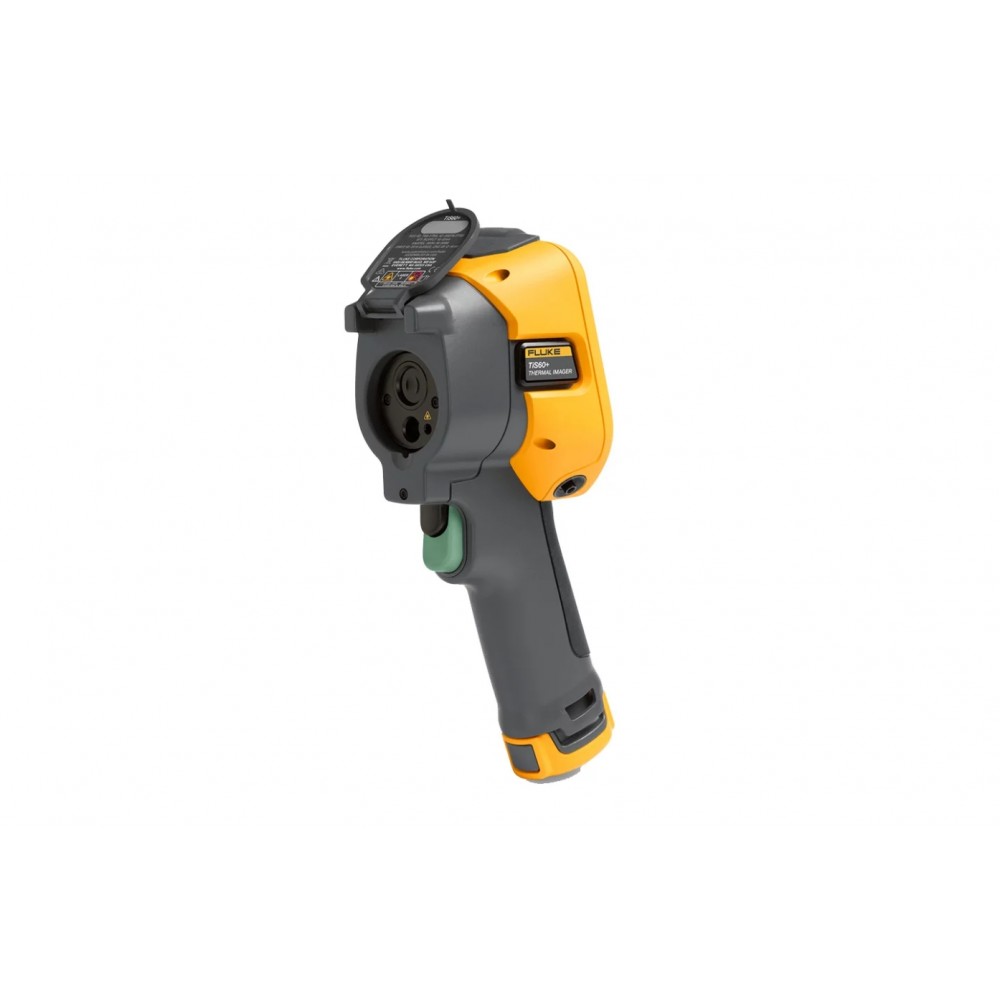

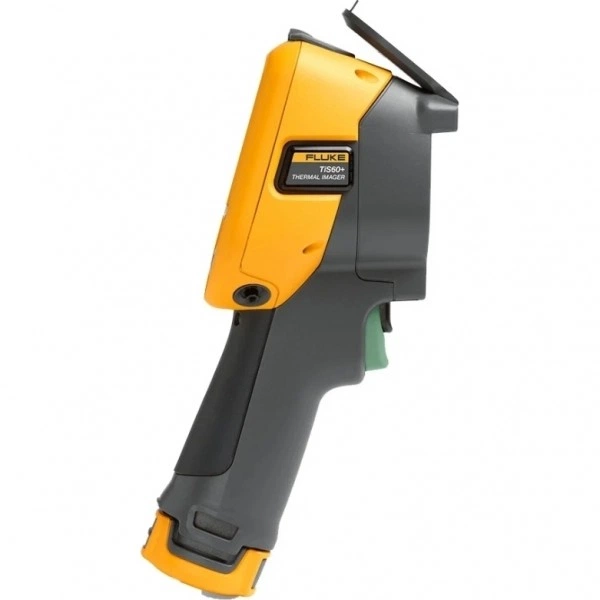

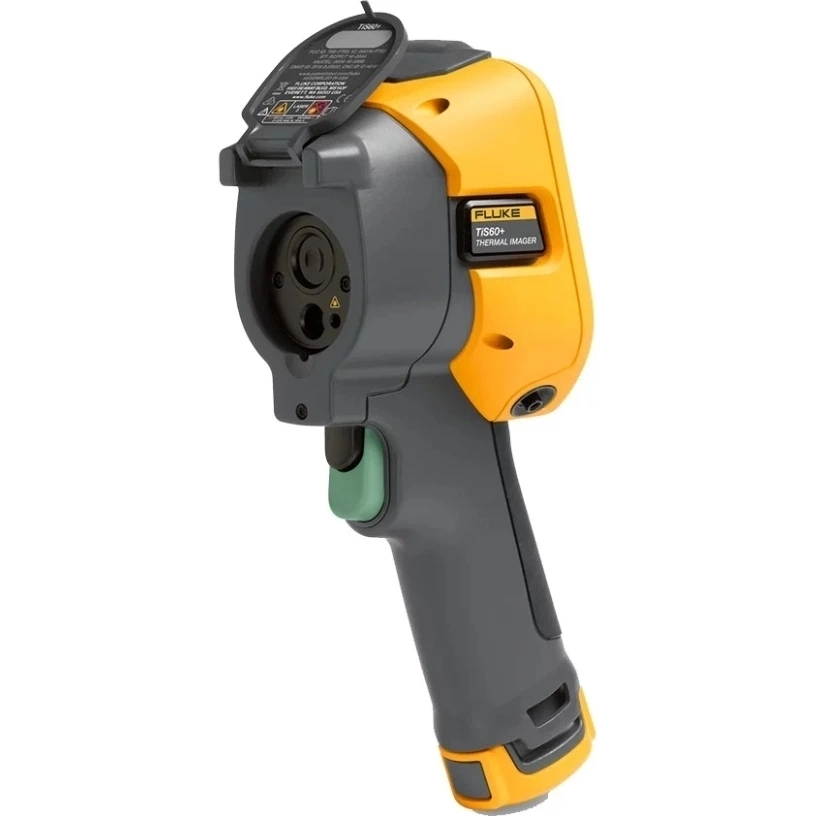

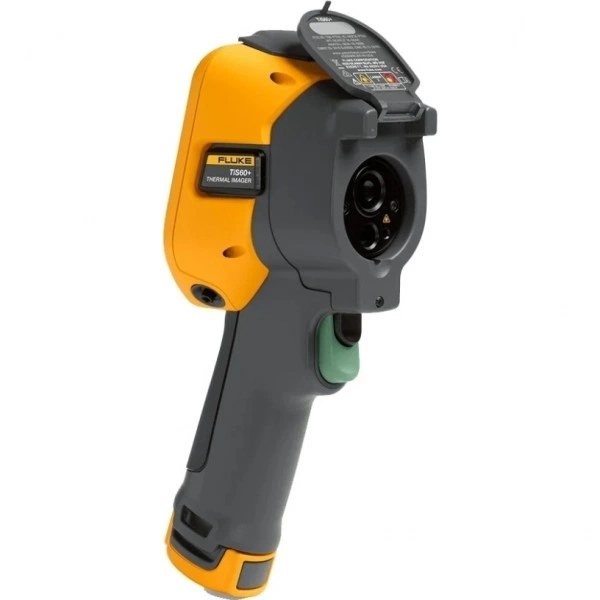

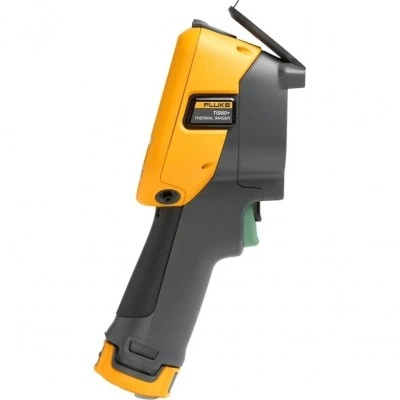

Тепловизор FLUKE TiS60+. Тепловизионное оборудование FLUKE используют для наблюдения распределения температуры по поверхности. Выбор связан с размером исследуемой детали, расстоянием, условиями съемки и требуемым способом сохранения результата. Физическое разрешение детектора, оптика и параметры отображения характеризуют разные части формирования изображения.
Функциональные возможности TiS60+
Термограмма помогает найти область, требующую дальнейшей проверки. Температурное отличие само по себе не устанавливает причину неисправности. При сравнении кадров учитывают нагрузку, состояние объекта и положение камеры. Палитра и автоматическая шкала могут менять визуальное впечатление, поэтому условия отображения сохраняют вместе с результатом.
- Разрешение цифровой камеры 5 Мп.
- Запись видео в формате MPEG.
- Меню на 18 языках, в том числе, на русском.
- Запись радиометрического видео в формате IS3.
- Термочувствительность ≤0,045 °C.
- VGA ЖК-экран 3,5”с разрешением 320×240 и подсветкой.
- 8 Цветовых палитр.
- Тепловизор Fluke TiS60+ - портативный прибор для диагностики отопительных систем, электрооборудования, жилых помещений и др. в диапазоне от -20 °C до +400 °C с точностью ±2 °C.
- Высокое разрешение ИК-матрицы 320 × 240 обеспечивает максимальное точное изображение.
- Удобное расположение функциональных кнопок позволяет комфортно управлять Fluke TiS60+ одной рукой.
- Функция IR-Fusion реализуется в 2 режимах: “картинка в картинке” и совмещения AutoBlend заключается в наложении ИК-теплокарты на реальное изображение.
- Объема внутренней памяти 4 Гб достаточно для сохранения результатов измерений в течение длительного срока.
- Функция радиометрической видеозаписи в формате IS3 позволяет в режиме on-line регистрировать динамику изменения температуры на объекте.
- Благодаря функции IR Photo Notes в тепловизоре Fluke TiS60+, можно оперативно добавлять до 3 ИК-снимков к нарядам на выполнение работ с указанием исследуемого оборудования и его местоположения.
- Функция записи голосовых комментариев продолжительностью до 1 мин позволяет в отмечать детали исследования, не отрываясь от процесса.
- Для этого вам необходимо отдельно приобрести Bluetooth-гарнитуру.
- Электропитание прибора осуществляется от 2 сменных литий-ионных аккумуляторов с более чем 4 ч ресурсом работы и светодиодным индикатором уровня заряда.
- Тепловизор готов к суровым полевым условиям на производстве, благодаря степени защиты корпуса класса IP54, предохраняющей прибор от попадания пыли и водяных брызг.
Технические особенности
При температурной оценке имеют значение фокусировка, свойства поверхности и отраженное излучение. Блестящий участок может отражать окружающий источник тепла. Увеличение изображения на экране не заменяет исходное пространственное разрешение, а обработка не восстанавливает детали, которые не были корректно зарегистрированы.
Основные характеристики
| Параметр | Значение |
|---|---|
| Разрешение ИК-детектора, пиксели | 320 × 240 |
| Диапазон измеряемых температур | От –20 до +400 °C |
| Разрешение | 320 × 240 |
| Класс защиты IP | IP54 |
| Лазерный указатель | Да |
| Частота кадров | 9 или 30 Гц |
| Картинка в картинке (PIP) | Да |
| Встроенная цифровая камера | 5 мп |
Применение
При обследовании заранее определяют маршрут, идентификаторы оборудования и набор сохраняемых кадров. Общий вид связывает термограмму с объектом; детали съемки помогают повторить контроль после ремонта. Для отчета используют доступные форматы и функции выбранного исполнения, проверяя совместимость программ и способ переноса данных.
Комплектация и совместимость
Комплект поставки
- Тепловизор Fluke TiS60+1 шт.
- Блок питания от сети переменного тока1 шт.
- Двухсекционное зарядное устройство для интеллектуальных батарей1 шт.
- Две защищенные литий-ионные интеллектуальные батареи1 шт.
- Кабель USB1 шт.
- Карта microSD 4 Гбайт1 шт.
- Прочный жесткий кейс для переноски с внутренней мягкой сумкой, а также регулируемый ремешок1 шт.
