Основная информация о тепловизоре
Тепловизор. Тепловая диагностика.
- ИК-детектор
- 120 × 90
- Температура до
- 150 °C
- Защита
- IP54
Назначение и исполнение

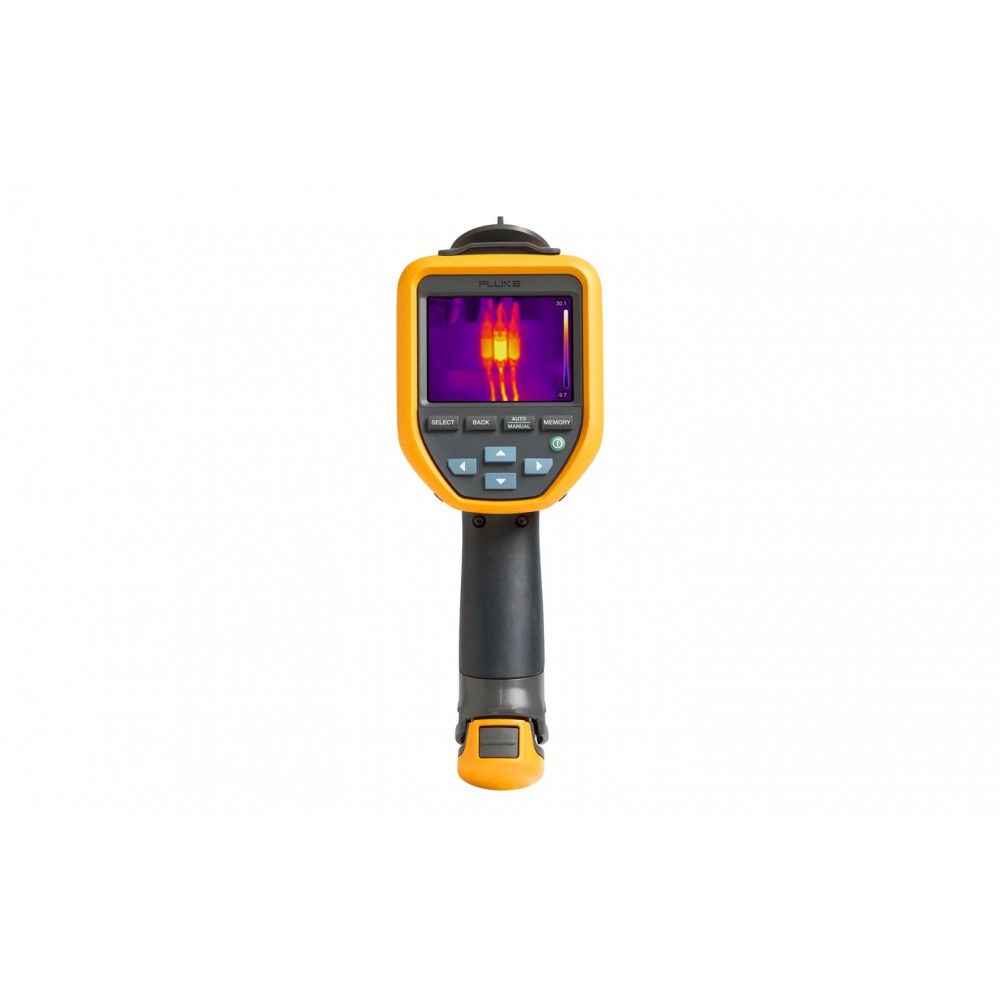

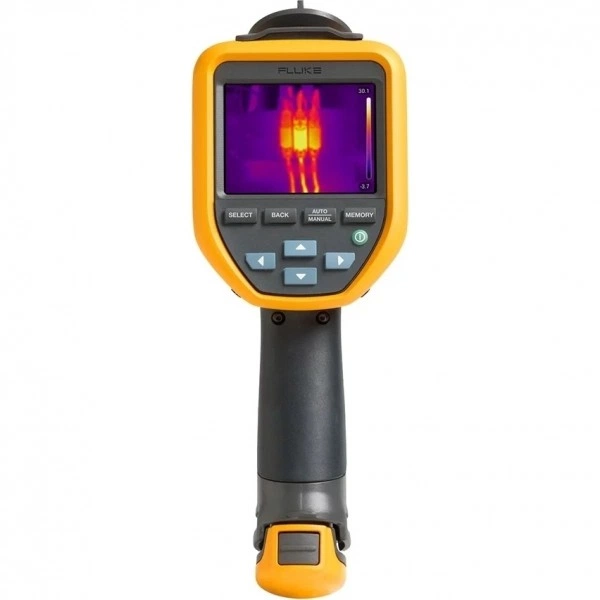

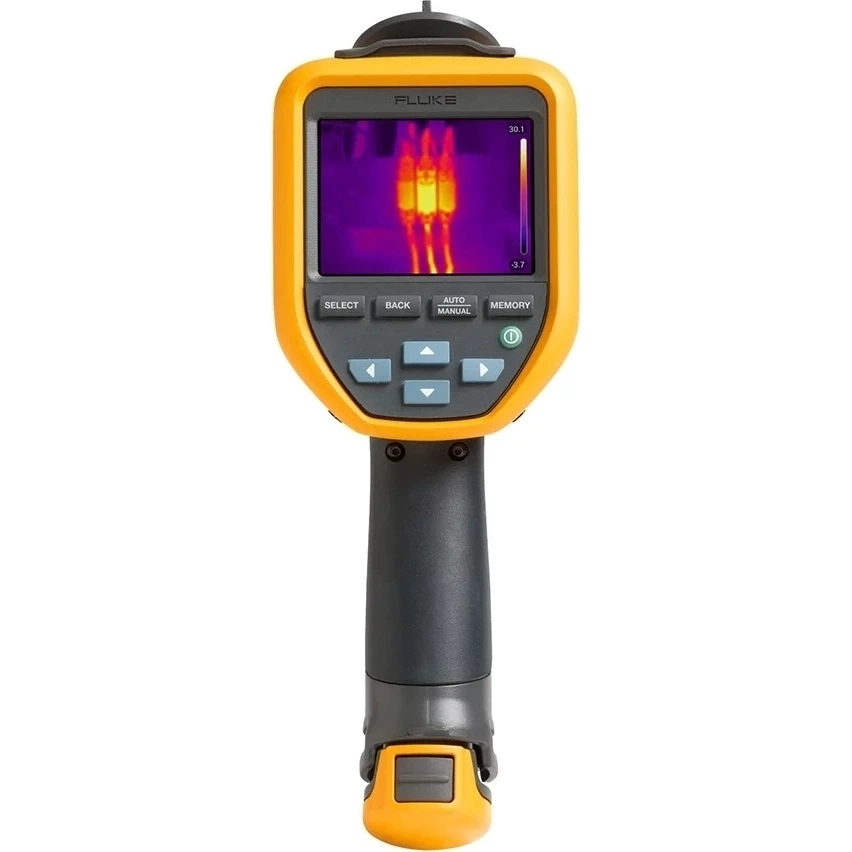

Тепловизор FLUKE TiS20+. Тепловизионное оборудование FLUKE используют для наблюдения распределения температуры по поверхности. Выбор связан с размером исследуемой детали, расстоянием, условиями съемки и требуемым способом сохранения результата. Физическое разрешение детектора, оптика и параметры отображения характеризуют разные части формирования изображения.
Функциональные возможности TiS20+
Термограмма помогает найти область, требующую дальнейшей проверки. Температурное отличие само по себе не устанавливает причину неисправности. При сравнении кадров учитывают нагрузку, состояние объекта и положение камеры. Палитра и автоматическая шкала могут менять визуальное впечатление, поэтому условия отображения сохраняют вместе с результатом.
- Плавная регулировка совмещения при помощи функции IR-Fusion на сенсорном экране™
- Ресурс батареи 5 часов
- Устойчивость к падениям с высоты до 2 метров
- Корпус, устойчивый к воздействию пыли и брызг воды — класс защиты IP54
- Автоматическая систематизация и сохранение тепловых изображений в файлах с помощью функции добавления меток к единицам оборудования через систему Fluke Connect™
- Разрешение ИК-снимков 120 × 90
- Электромонтеров жилых и рабочих помещений
- Специалистов по системам ОВКВ и охлаждения
- Специалистов по техническому обслуживанию
- Прибор испытан на ударопрочность при падении с высоты 2 м
- Водонепроницаемый (IP54)
- Пыленепроницаемый (IP54)
- Редактирование и оптимизация изображений
- Совмещение изображений в ИК и видимом спектрах для упрощения анализа
- Составление подробных отчетов
- Возможность доступа к тепловым изображениям из облачного хранилища
- Упростить и ускорить выполнение работ помогает функция Fluke IR-Fusion™, совмещающая изображение в ИК и видимом спектрах для точного определения места неисправности до того, как она перерастет в серьезную проблему.
- Какие бы работы ни выполнялись — поиск повышенной нагрузки в распределительном устройстве или инспекция вентиляционной системы, — тепловизор Fluke TiS20+ поможет быстро найти неисправность.
- TiS20+ подходит для длительного использования: время непрерывной работыэтого прибора от батареи составляет более 5 часов, что является максимальным показателем для тепловизоров Fluke.
- Эффективность использования тепловизора TiS20+ можно повысить при помощи ПО для настольных ПК Fluke Connect™.
Технические особенности
При температурной оценке имеют значение фокусировка, свойства поверхности и отраженное излучение. Блестящий участок может отражать окружающий источник тепла. Увеличение изображения на экране не заменяет исходное пространственное разрешение, а обработка не восстанавливает детали, которые не были корректно зарегистрированы.
Основные характеристики
| Параметр | Значение |
|---|---|
| Разрешение ИК-детектора, пиксели | 120 × 90 |
| Диапазон измеряемых температур | От –20 до +150 °C |
| Частота кадров | 9 Гц |
| Разрешение | 120 × 90 |
| Класс защиты IP | IP54 |
| Масса | 0,72 кг (1,6 фунта) |
| Поле зрения | 50° (Г) × 38° (В) |
| Встроенная цифровая камера | Да |
Применение
При обследовании заранее определяют маршрут, идентификаторы оборудования и набор сохраняемых кадров. Общий вид связывает термограмму с объектом; детали съемки помогают повторить контроль после ремонта. Для отчета используют доступные форматы и функции выбранного исполнения, проверяя совместимость программ и способ переноса данных.
Комплектация и совместимость
Комплект поставки
- Тепловизор Fluke TiS20+1 шт.
- Блок питания от сети переменного тока1 шт.
- Аккумуляторная литиево-ионная интеллектуальная батарея в прочном корпусе1 шт.
- Кабель USB1 шт.
- Мягкий футляр для транспортировки1 шт.
