Основная информация о тепловизоре
Тепловизор. Тепловая диагностика.
- ИК-детектор
- 80 × 60
- Температура до
- 250 °C
- Защита
- IP54
Назначение и исполнение

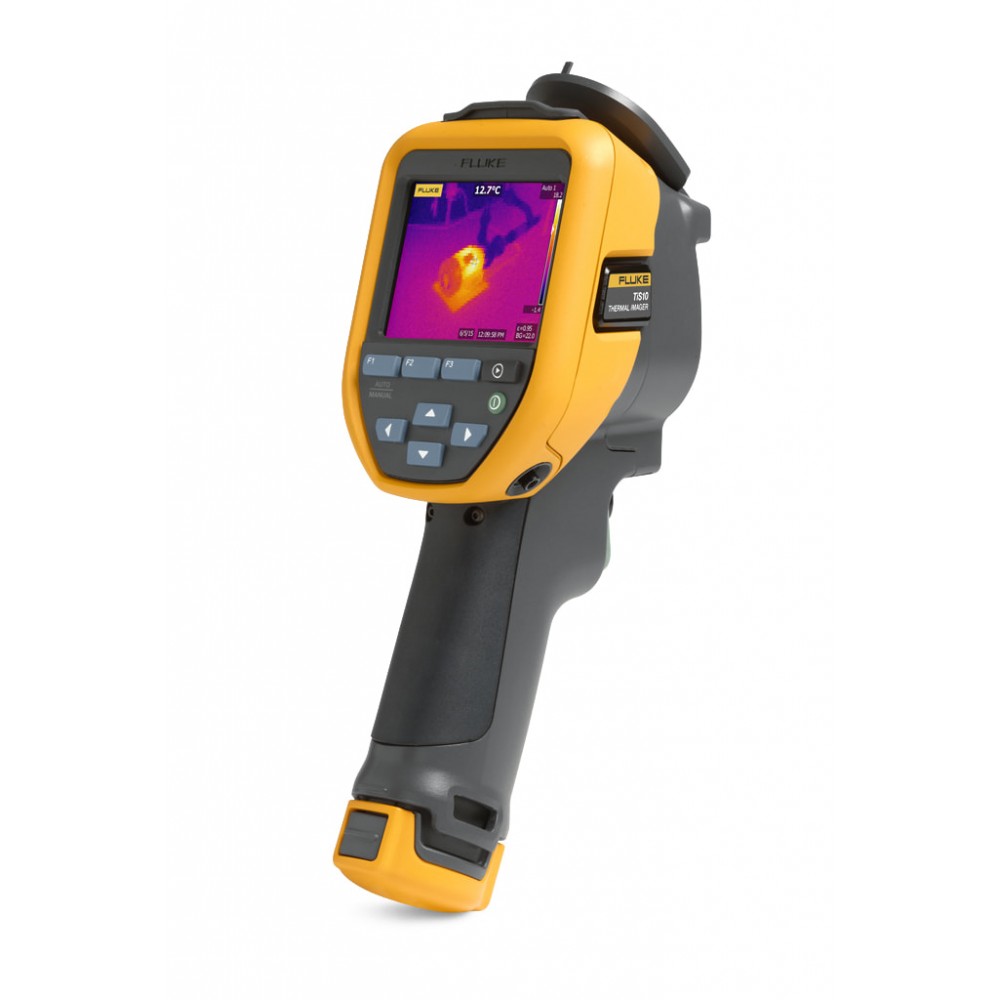

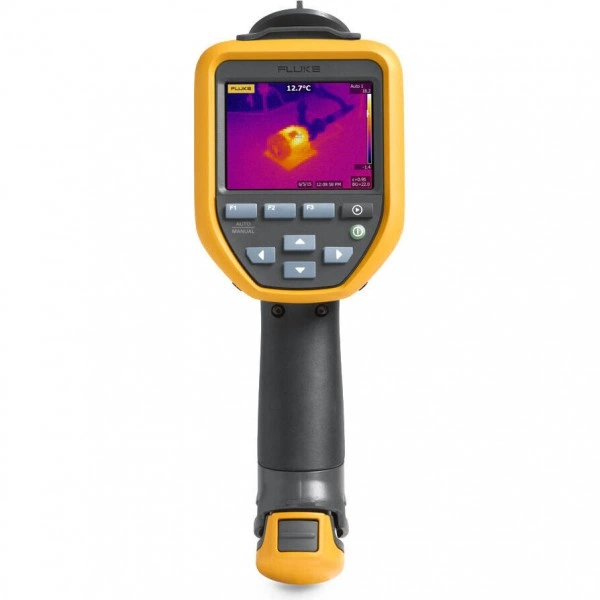

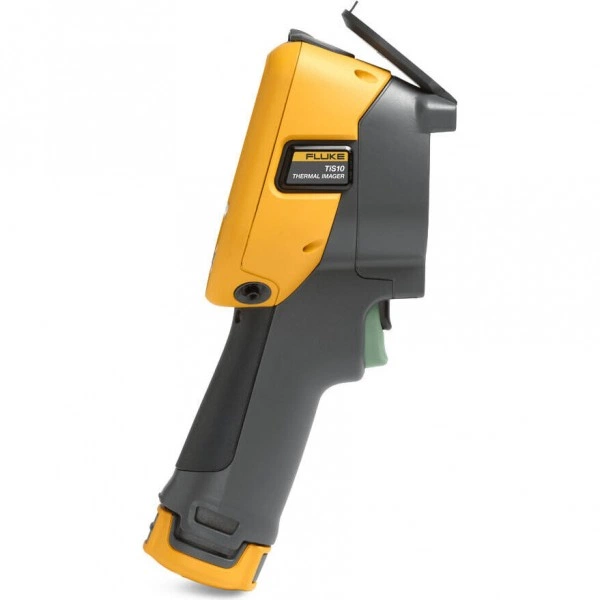

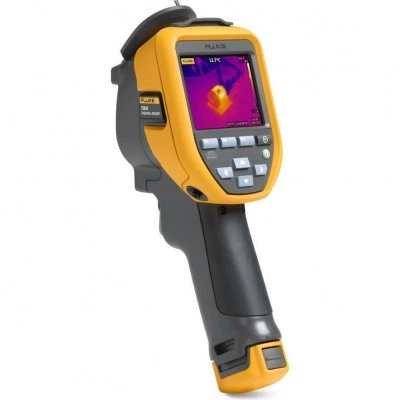

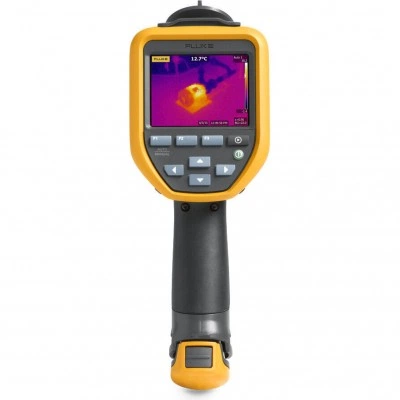

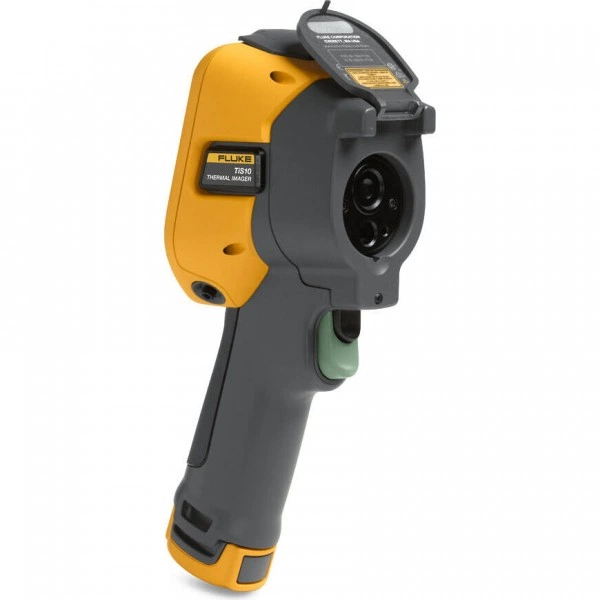

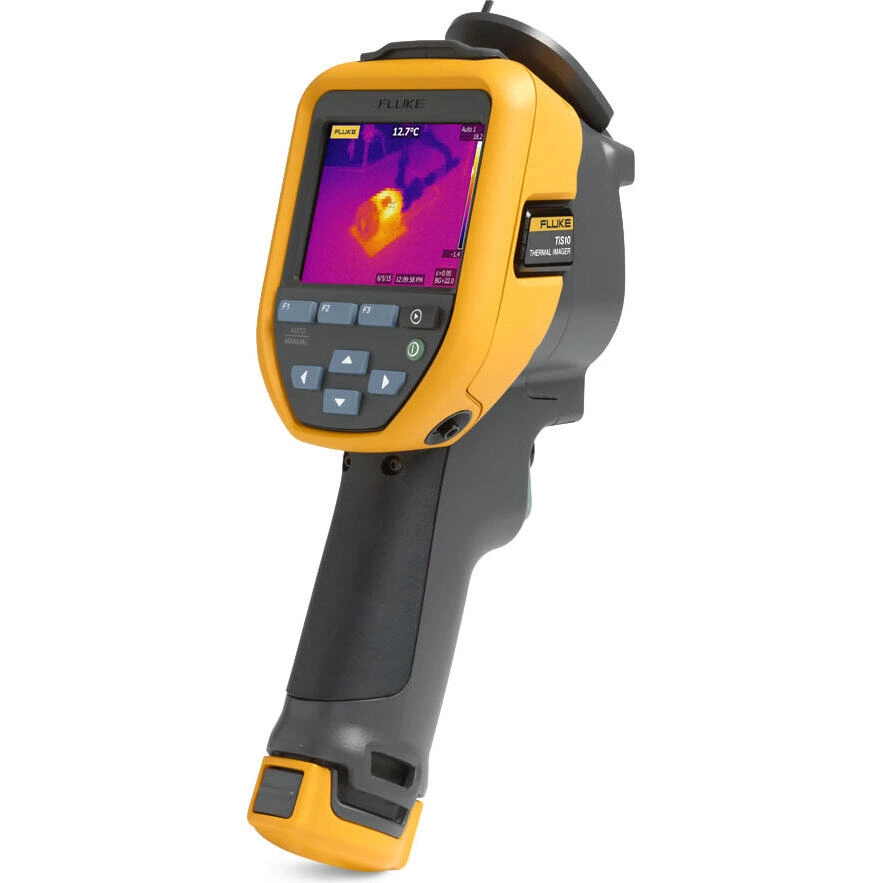

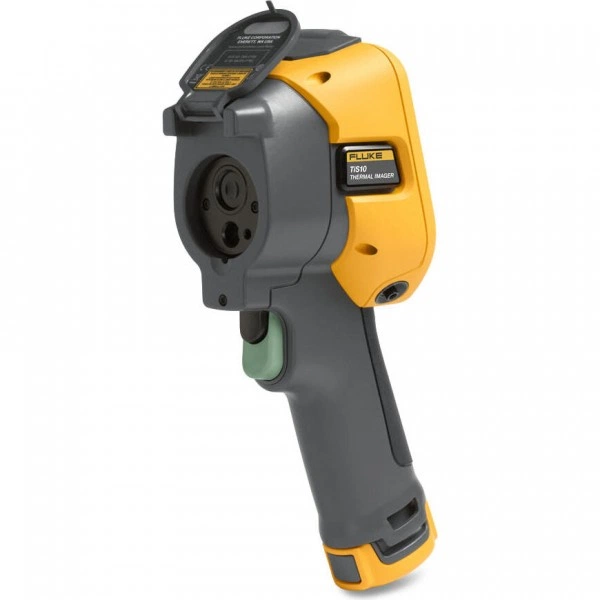

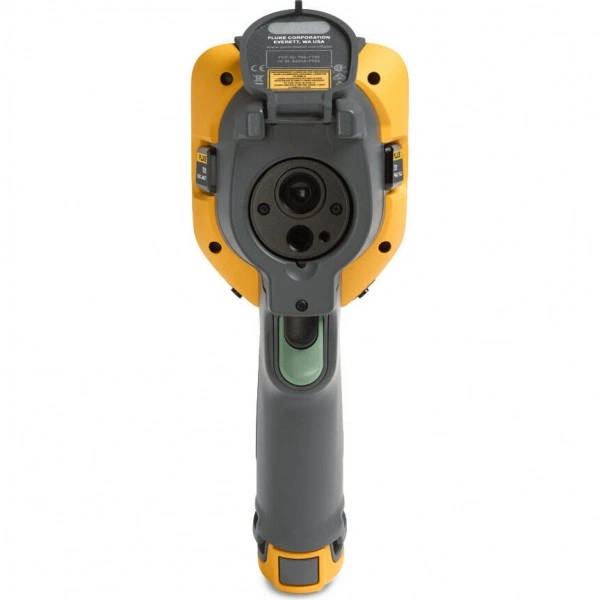

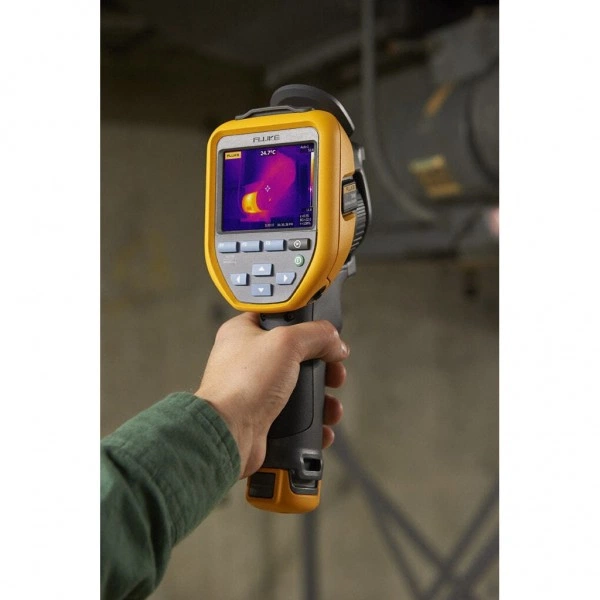

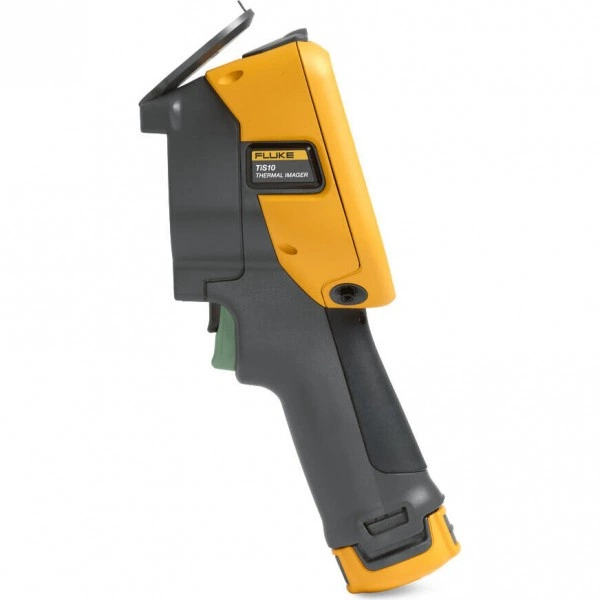

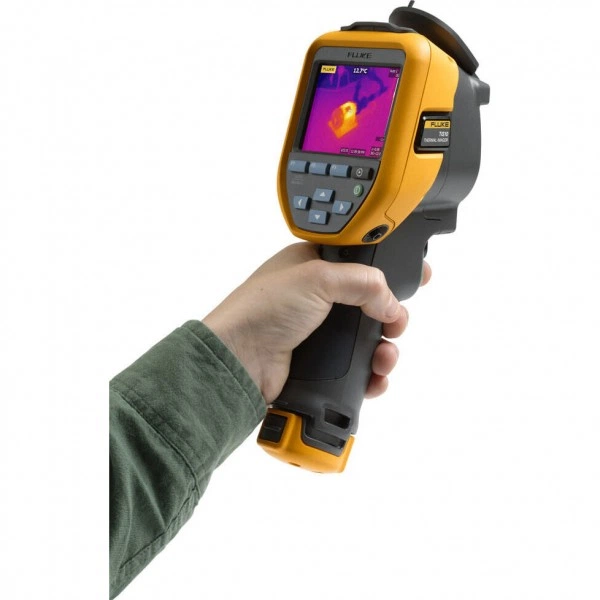

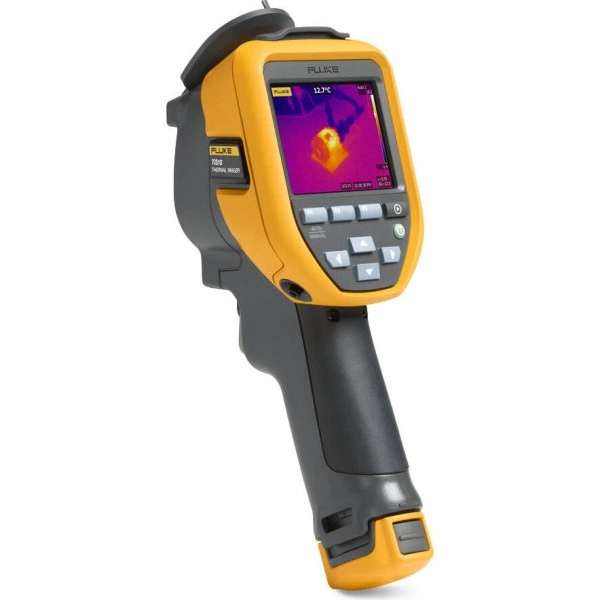

Тепловизор FLUKE TiS10. Тепловизионное оборудование FLUKE используют для наблюдения распределения температуры по поверхности. Выбор связан с размером исследуемой детали, расстоянием, условиями съемки и требуемым способом сохранения результата. Физическое разрешение детектора, оптика и параметры отображения характеризуют разные части формирования изображения.
Функциональные возможности TiS10
Термограмма помогает найти область, требующую дальнейшей проверки. Температурное отличие само по себе не устанавливает причину неисправности. При сравнении кадров учитывают нагрузку, состояние объекта и положение камеры. Палитра и автоматическая шкала могут менять визуальное впечатление, поэтому условия отображения сохраняют вместе с результатом.
- Простая технология по принципу "навести и снять" с разрешением 80x60 (4800 пикселей)
- Смотрите подробности с D:S 128:1
- Галерея просмотра изображений с увеличением одним нажатием
- Внутренняя память объемом 4 ГБ позволяет хранить тысячи изображений
- Дополнительная карта памяти Micro SD объемом 4 ГБ предоставляет дополнительное место для хранения и позволяет передавать изображения
- Заменяемые "интеллектуальные" аккумуляторы с ЖК-индикатором уровня заряда позволяют предотвратить неожиданную потерю питания
- Нерегулируемая фокусировка с простой технологией по принципу "навести и снять"
- Доступные качественные изображения — разрешение 80x60 (4 800 пикселей)
- 3,5 дюйма, ЖК-дисплей 320x240
- Цифровая камера 5 мегапикселей
- Система "интеллектуальных" аккумуляторов — литий-ионный "интеллектуальный" аккумулятор с пятисегментным светодиодным индикатором, отображающим уровень заряда
- Сохраняет тысячи изображений — 4 ГБ внутренней памяти и 4 ГБ на дополнительной карте памяти Micro SD
Технические особенности
При температурной оценке имеют значение фокусировка, свойства поверхности и отраженное излучение. Блестящий участок может отражать окружающий источник тепла. Увеличение изображения на экране не заменяет исходное пространственное разрешение, а обработка не восстанавливает детали, которые не были корректно зарегистрированы.
Основные характеристики
| Параметр | Значение |
|---|---|
| Разрешение ИК-детектора, пиксели | 80 × 60 |
| Диапазон измеряемых температур | От -20 °C до +250 °C |
| Частота кадров | 9 Гц |
| Класс защиты IP | IP54 |
| Точечная температура | Да |
| Поле зрения | 35,7 ° × 26,8 ° |
| Беспроводное подключение | Да |
| Картинка в картинке (PIP) | Нет |
Применение
При обследовании заранее определяют маршрут, идентификаторы оборудования и набор сохраняемых кадров. Общий вид связывает термограмму с объектом; детали съемки помогают повторить контроль после ремонта. Для отчета используют доступные форматы и функции выбранного исполнения, проверяя совместимость программ и способ переноса данных.
Подготовка рабочего набора
Для работы с FLUKE TiS10 сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
Комплектация и совместимость
Комплект поставки
- Тепловизор Fluke TiS101 шт.
- Блок питания/зарядное устройство переменного тока с сетевыми адаптерами для зарядки аккумуляторов и питания от переменного тока1 шт.
- Руководство по началу работы1 шт.
- Паспорт безопасности1 шт.
- Заявление о заводской калибровке1 шт.
- Мягкий футляр для транспортировки1 шт.
