Основная информация о тепловизоре
Тепловизор. Тепловая диагностика.
- ИК-детектор
- 320 × 240
- Температура до
- 150 °C
Назначение и исполнение

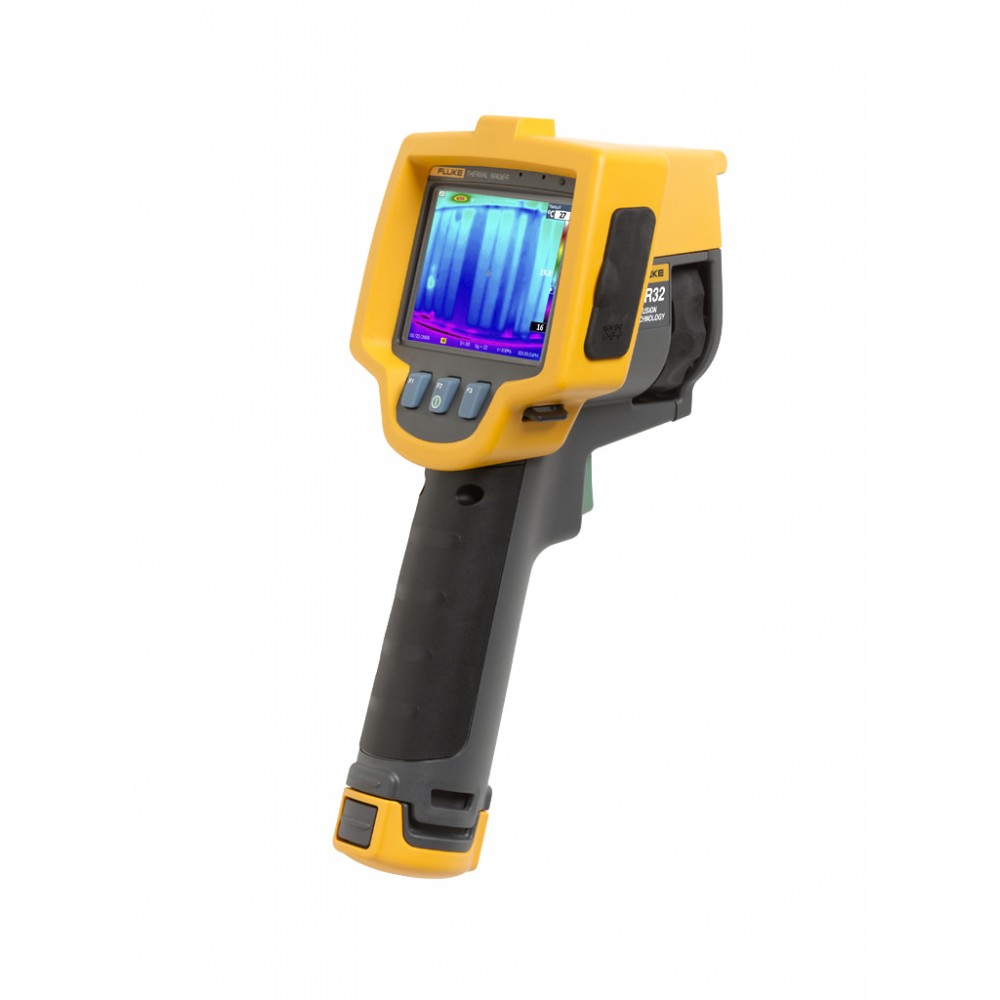

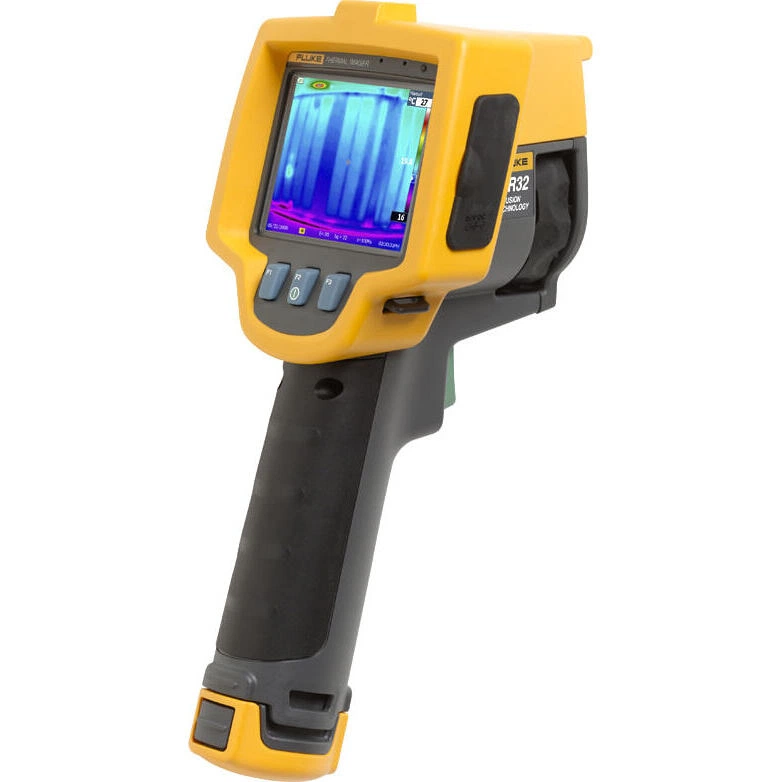

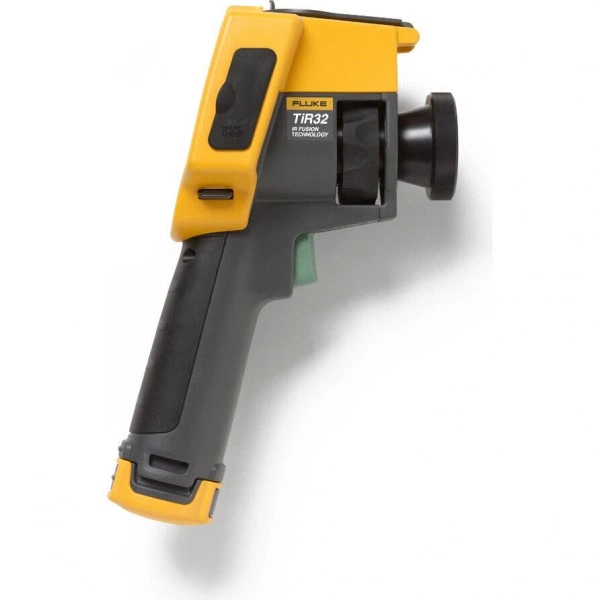

Тепловизор FLUKE TiR32. Тепловизионное оборудование FLUKE используют для наблюдения распределения температуры по поверхности. Выбор связан с размером исследуемой детали, расстоянием, условиями съемки и требуемым способом сохранения результата. Физическое разрешение детектора, оптика и параметры отображения характеризуют разные части формирования изображения.
Функциональные возможности TiR32
Термограмма помогает найти область, требующую дальнейшей проверки. Температурное отличие само по себе не устанавливает причину неисправности. При сравнении кадров учитывают нагрузку, состояние объекта и положение камеры. Палитра и автоматическая шкала могут менять визуальное впечатление, поэтому условия отображения сохраняют вместе с результатом.
- Благодаря приемнику излучения с разрешением 320x240 обеспечивает высокую четкость изображений, необходимую для выявления неисправностей.
- Возможность выявления малейших отклонений температуры, являющихся признаками возможной неисправности, за счет превосходной тепловой чувствительности (NETD).
- Автоматическое выравнивание (коррекция параллакса) визуального и инфракрасного изображений при помощи запатентованной технологии Fluke IR-Fusion®

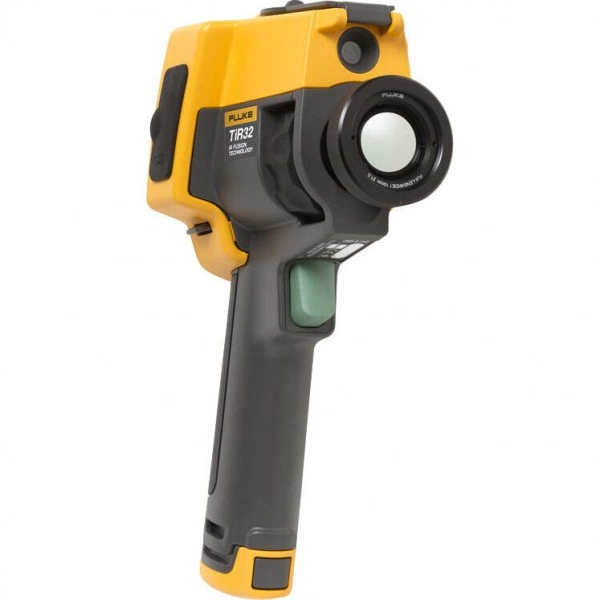

- Для увеличения универсальности прибора и для выполнения специальных работ в наличии имеются дополнительные телеобъективы и широкоугольные объективы. (легкая установка в рабочих условиях)
- Сменные аккумуляторные батареи обеспечивают максимальную гибкость использования, независимо от того, где вам придется работать.
- Интуитивно понятное и простое в использовании меню, управляемое только тремя кнопками — навигация простым нажатием кнопки.
- Нет необходимости носить с собой блокнот и ручку — записывайте голосовые сообщения в тепловизор. Голосовые комментарии можно записывать для каждого снятого изображения. Голосовые комментарии сохраняются вместе с изображениями для обращения к ним в будущем.
- Возможность фокусировки при съемке одной рукой, коррекция коэффициента излучения, коррекция пропускания атмосферы позволяют повысить точность измерений в большинстве случаев.

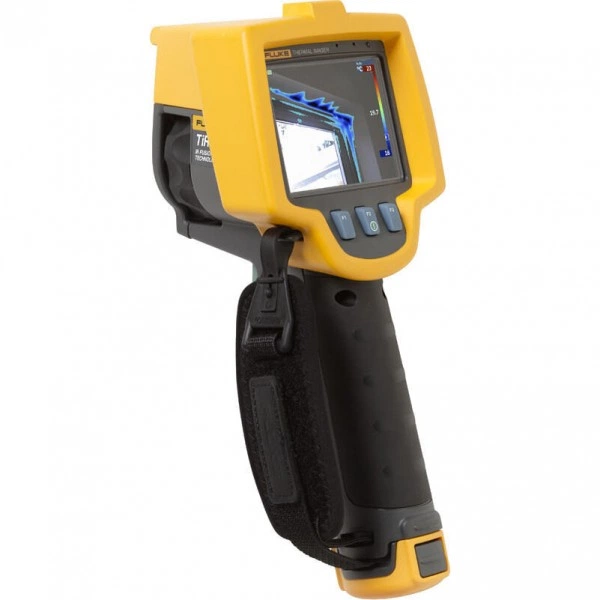

- Наручный ремешок, регулируемый для правой или левой руки.
- В комплекте содержится все необходимое для нормальной эксплуатации.
- Оптимальная конструкция для использования в тяжелых рабочих условиях.
- Разработан и проверен на ударопрочность при падении с высоты 2 м для полного спокойствия пользователя - Когда вы последний раз роняли инструмент?
- Защищен от воздействия пыли и воды — протестирован на степень защиты IP54.

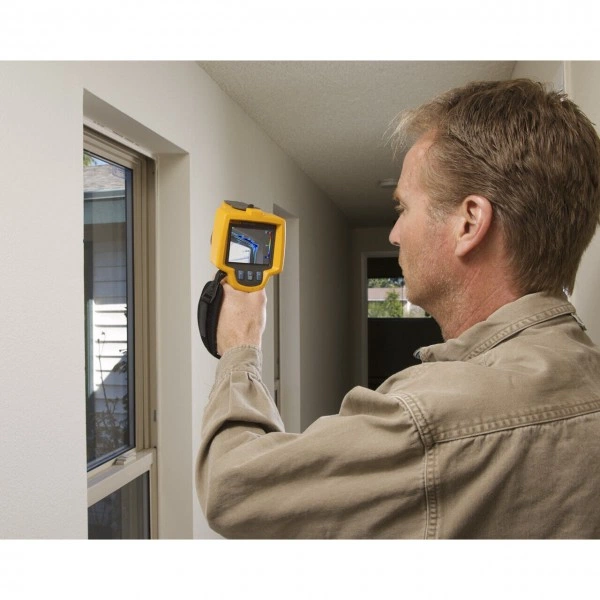

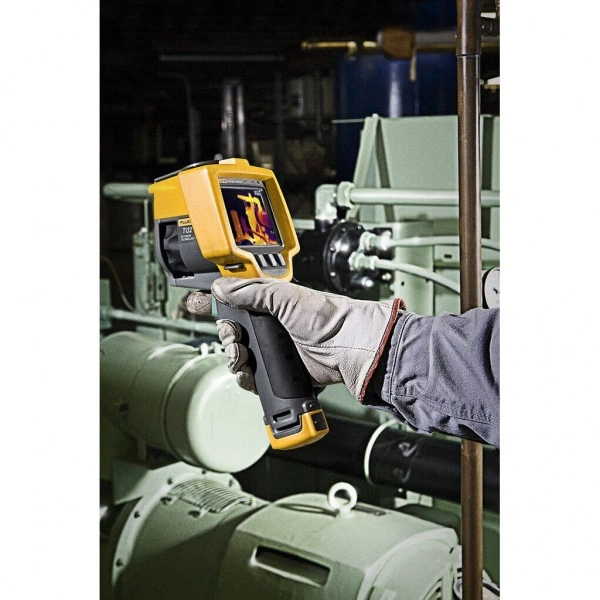

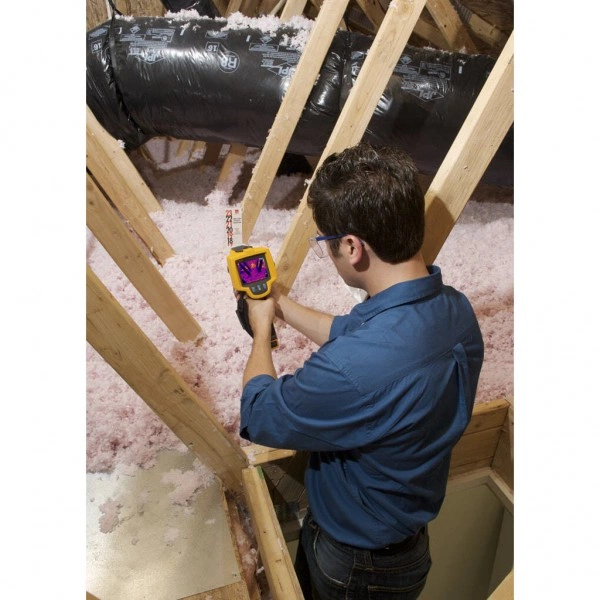

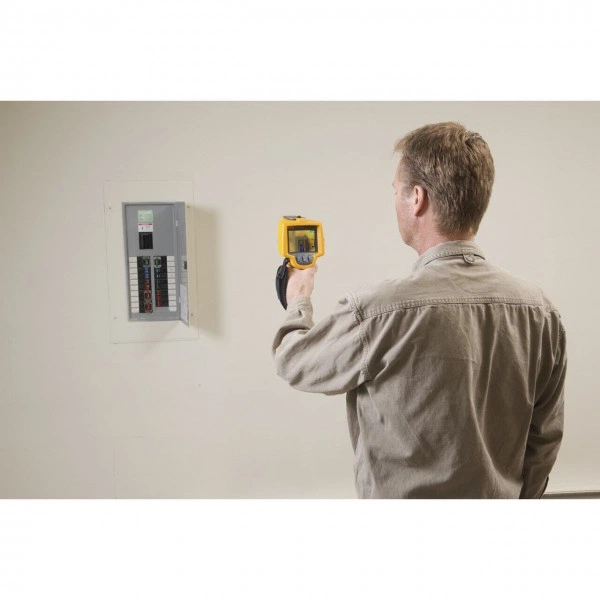

- Тепловизор Fluke TiR32 разработан для поиска тепловых утечек в зданиях, неисправностей в механизмах и электропроводке.

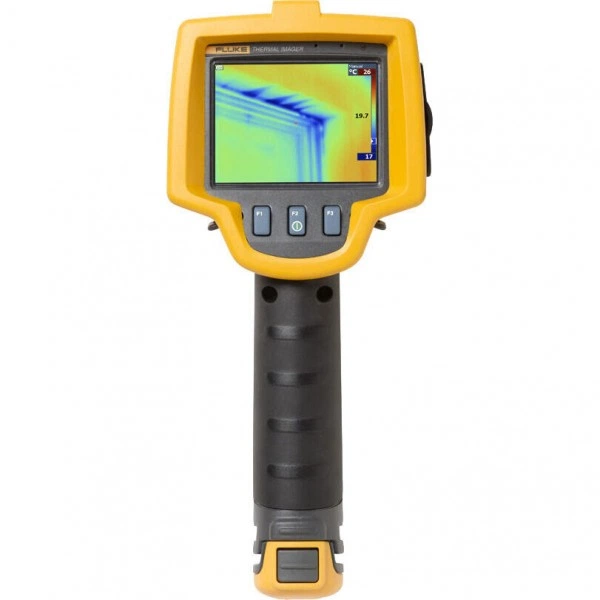

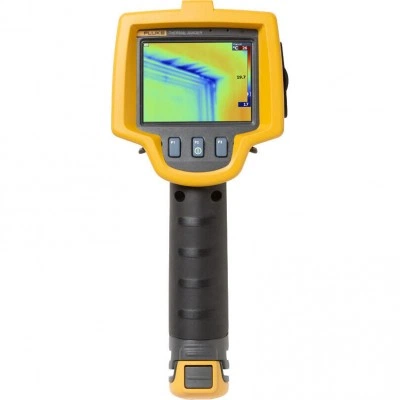

- Четкое и детализированное изображение тепловизор Fluke TiR32 обеспечивает с помощью матрицы с разрешением 320х240 и широкоэкранного цветного ЖК-дисплея.
- Тепловая чувствительность (NETD) прибора ≤ 0,04 °C и позволяет фиксировать малейшие отклонения температуры.
Технические особенности
При температурной оценке имеют значение фокусировка, свойства поверхности и отраженное излучение. Блестящий участок может отражать окружающий источник тепла. Увеличение изображения на экране не заменяет исходное пространственное разрешение, а обработка не восстанавливает детали, которые не были корректно зарегистрированы.
Основные характеристики
| Параметр | Значение |
|---|---|
| Разрешение ИК-детектора, пиксели | 320 × 240 |
| Диапазон измеряемых температур | От -20 °C до +150 °C |
| Частота кадров | 9 Гц |
| Картинка в картинке (PIP) | Да |
| Голосовые комментарии (запись) | Да |
| Разрешение | 320 х 240 (76.800 пикселей) |
| Качество изображений: всего пикселей | 76.800 |
| Температура: Экранная подстройка пропускания | Да |
Применение
При обследовании заранее определяют маршрут, идентификаторы оборудования и набор сохраняемых кадров. Общий вид связывает термограмму с объектом; детали съемки помогают повторить контроль после ремонта. Для отчета используют доступные форматы и функции выбранного исполнения, проверяя совместимость программ и способ переноса данных.
Комплектация и совместимость

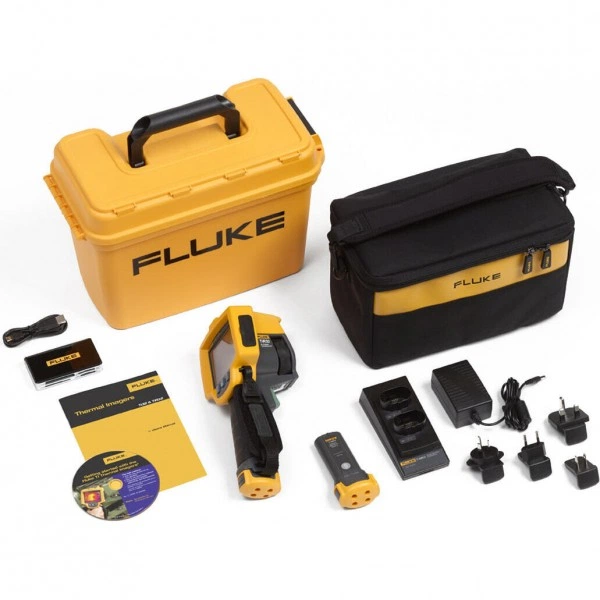

Комплект поставки
- Тепловизор Fluke Tir321 шт.
- Сетевой адаптер и зарядное устройство для аккумуляторных батарей (включая сетевые переходники)1 шт.
- Две прочные литий-ионные быстросменные батареи1 шт.
- Карта памяти SD1 шт.
- Регулируемый наручный ремешок1 шт.
- Универсальное USB-устройство для чтения карт памяти, предназначенное для переноса изображений на компьютер1 шт.
- Программное обеспечение SmartView® с бесплатными обновлениями в течение всего срока службы изделия1 шт.
- Печатная копия руководства по эксплуатации1 шт.
- Гарантийный документ1 шт.
- Мягкий футляр для транспортировки1 шт.
- Прочный жесткий футляр для переноски1 шт.
