Основная информация о тепловизоре
Тепловизор. Тепловая диагностика.
- ИК-детектор
- 160 × 120
- Температура до
- 150 °C
- Защита
- IP54
Назначение и исполнение

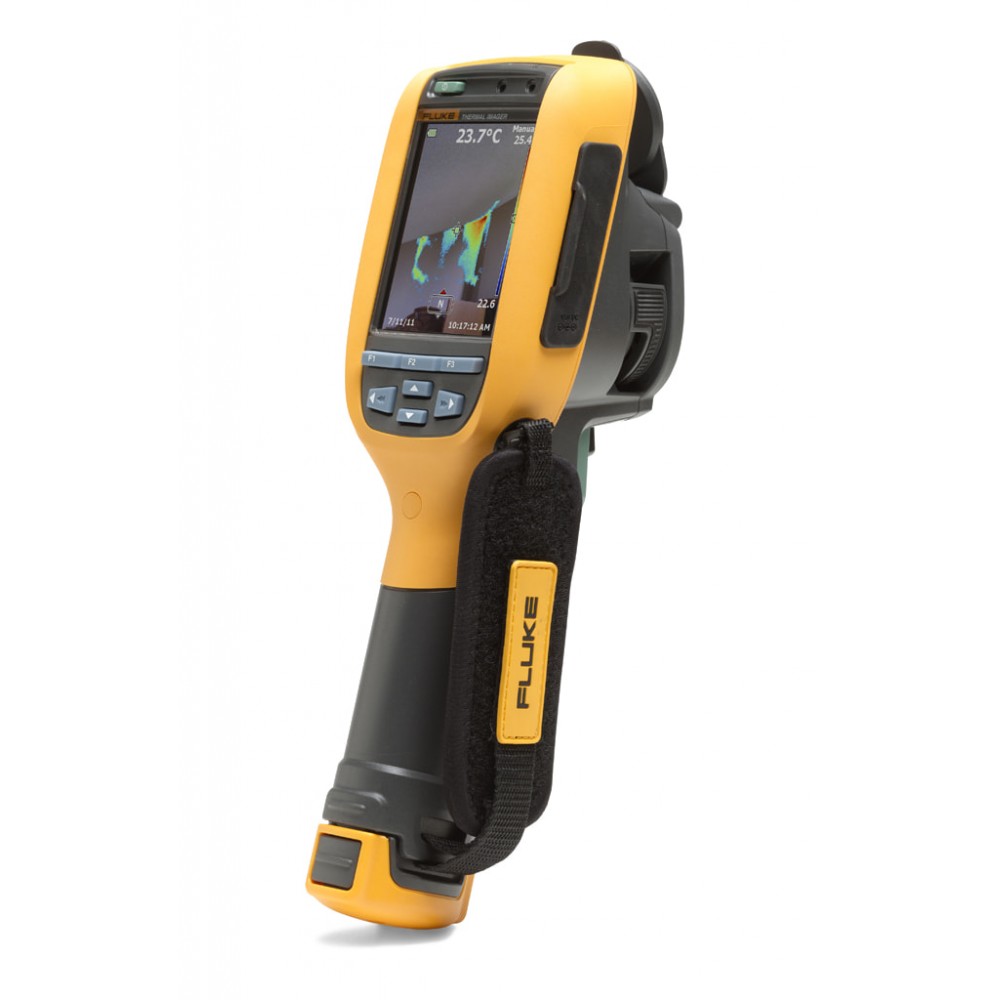

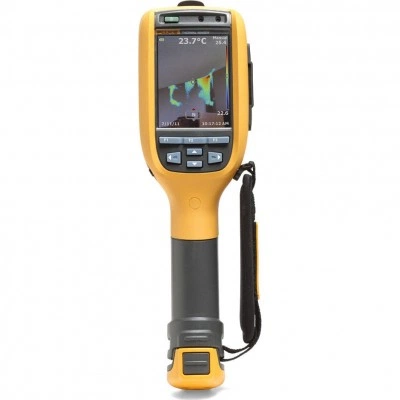

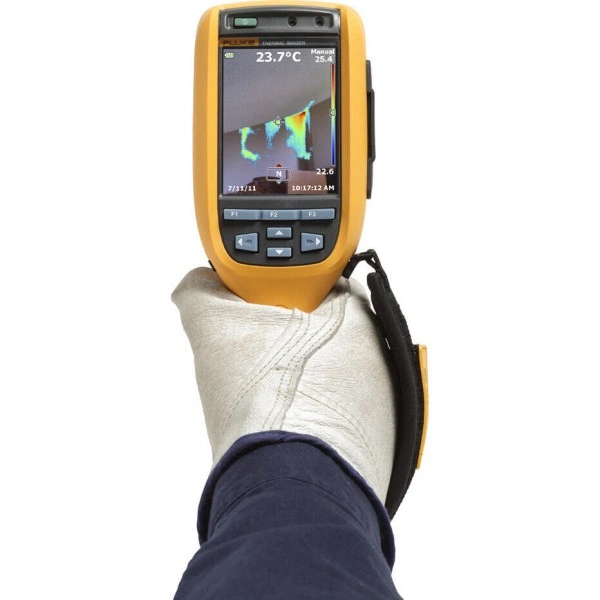

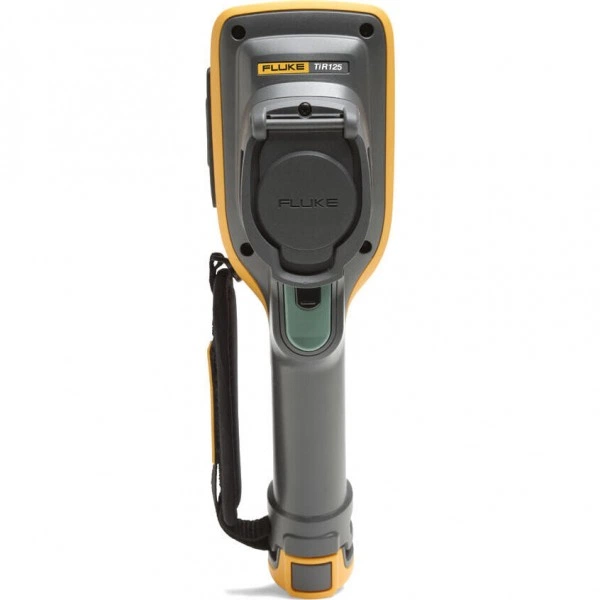

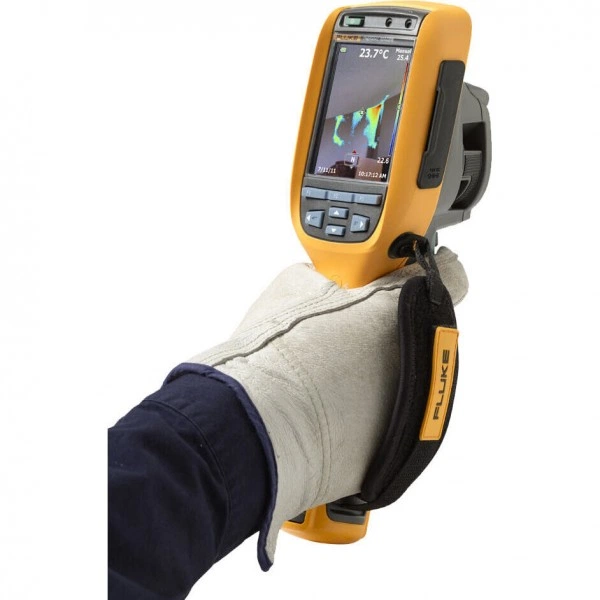

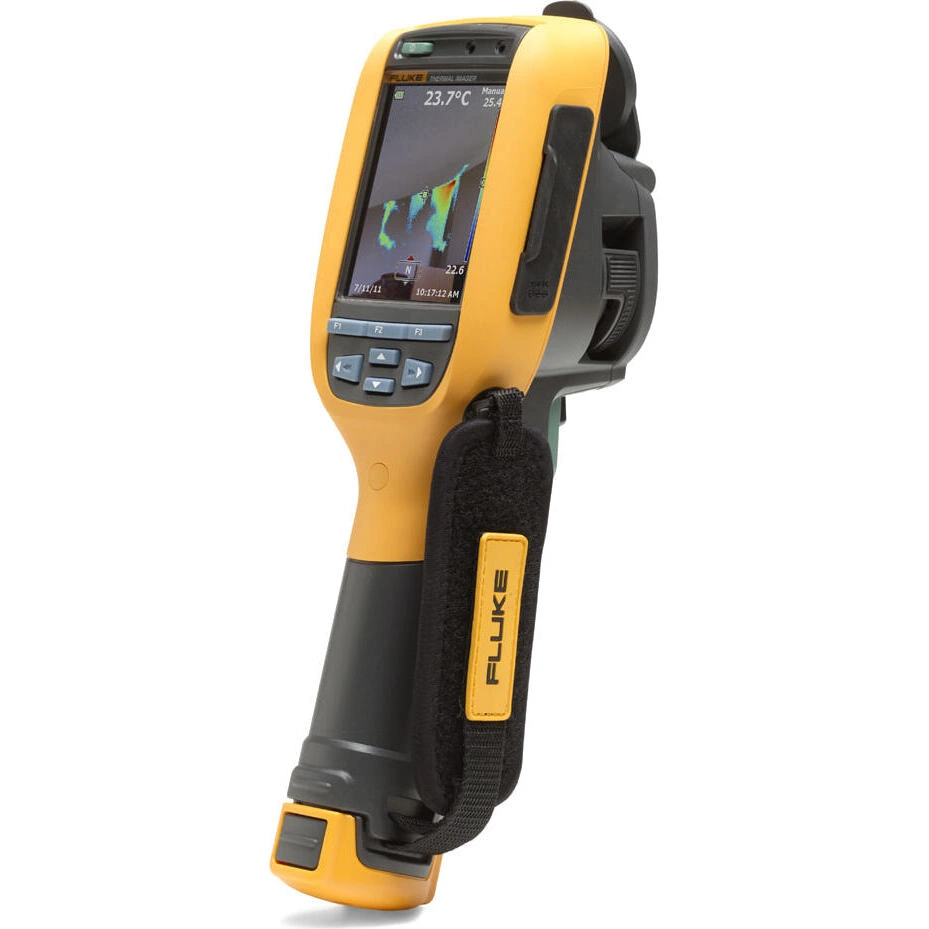

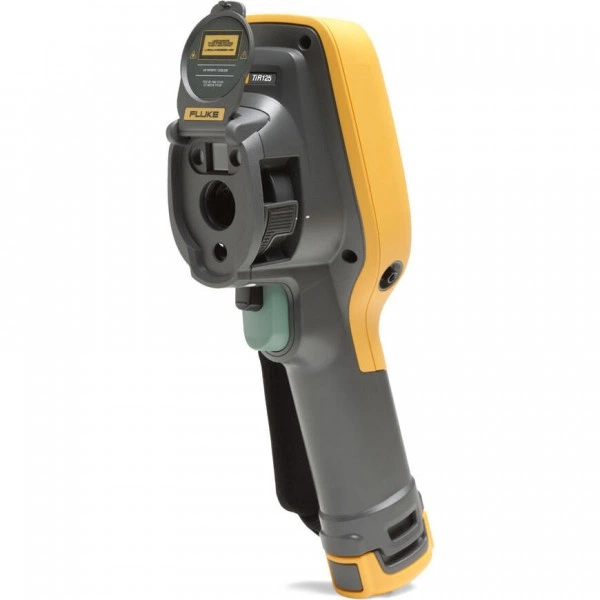

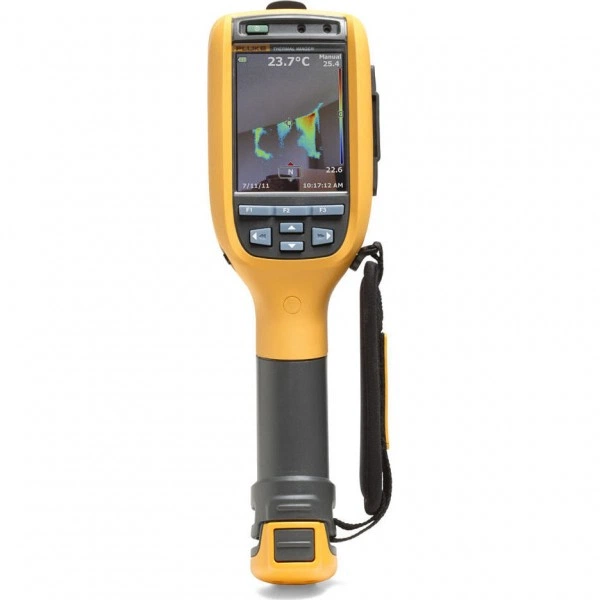

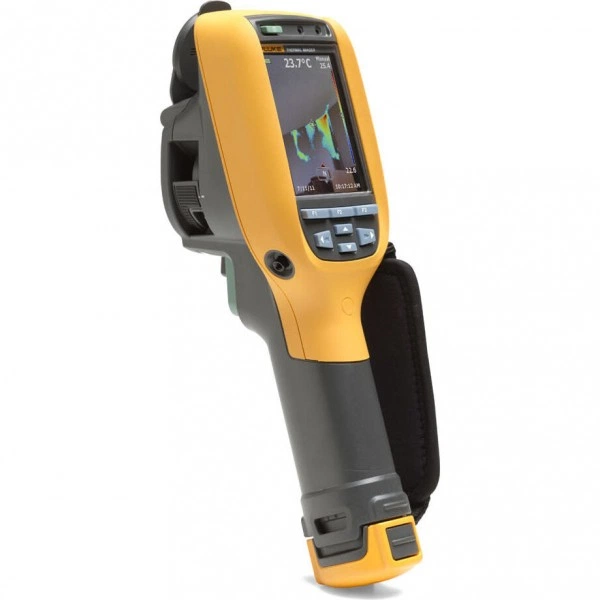

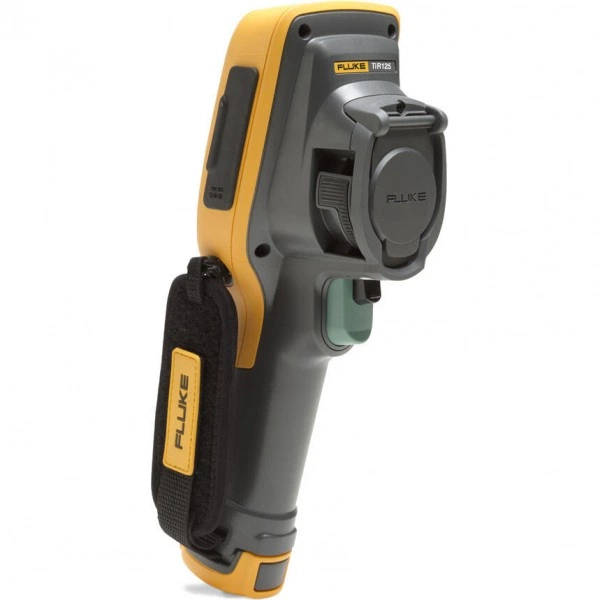

Тепловизор FLUKE TiR125. Тепловизионное оборудование FLUKE используют для наблюдения распределения температуры по поверхности. Выбор связан с размером исследуемой детали, расстоянием, условиями съемки и требуемым способом сохранения результата. Физическое разрешение детектора, оптика и параметры отображения характеризуют разные части формирования изображения.
Функциональные возможности TiR125
Термограмма помогает найти область, требующую дальнейшей проверки. Температурное отличие само по себе не устанавливает причину неисправности. При сравнении кадров учитывают нагрузку, состояние объекта и положение камеры. Палитра и автоматическая шкала могут менять визуальное впечатление, поэтому условия отображения сохраняют вместе с результатом.
- Тепловизор Fluke TiR125 поможет сэкономить ваши время и деньги, позволяя обнаружить потенциальные проблемы, а также поможет росту вашего бизнеса, расширяя круг возможностей ваших клиентов.
- Благодаря инновационным функциям и функциональным возможностям тепловизора Fluke TiR125 Thermal Imager, а также его разрешению 160 x 120, можно быстрее и эффективнее осуществлять инспекции в ИК спектре, при этом тщательно документируя проблемные области для проведения в дальнейшем дополнительных мероприятий.
- Обнаружить проблемы можно быстрее и проще: технология IR-Fusion® с режимом AutoBlend™ позволяет точно идентифицировать потенциальные проблемы, объединяя цифровые изображения в видимом и ИК-спектре.
- Видеозапись в нескольких режимах в видимом и ИК-диапазоне с полной поддержкой технологии IR-Fusion.
- Простая фиксация местоположения проблемных участков с использованием электронного компаса (8 основных направлений).
Технические особенности
При температурной оценке имеют значение фокусировка, свойства поверхности и отраженное излучение. Блестящий участок может отражать окружающий источник тепла. Увеличение изображения на экране не заменяет исходное пространственное разрешение, а обработка не восстанавливает детали, которые не были корректно зарегистрированы.
Основные характеристики
| Параметр | Значение |
|---|---|
| Разрешение ИК-детектора, пиксели | 160 × 120 |
| Диапазон измеряемых температур | От –20 до 150 °C |
| Габариты | 28,4 x 8,6 x 13,5 см |
| Фонарик | Да |
| Масса | 0,726 кг |
| Ударопрочность | 2 м |
| Частота кадров | 9 Гц |
| Класс защиты IP | IP54 |
Применение
При обследовании заранее определяют маршрут, идентификаторы оборудования и набор сохраняемых кадров. Общий вид связывает термограмму с объектом; детали съемки помогают повторить контроль после ремонта. Для отчета используют доступные форматы и функции выбранного исполнения, проверяя совместимость программ и способ переноса данных.
Условия измерений
- * При 50%-ной яркости ЖК-экрана
Подготовка рабочего набора
Для работы с FLUKE TiR125 сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
Комплектация и совместимость
Комплект поставки
- Тепловизор Fluke TiR1251 шт.
- Адаптер переменного тока1 шт.
- Литиево-ионная батарея (2 шт.)1 шт.
- Кабель USB1 шт.
- Карта памяти SD1 шт.
- Наручный регулируемый ремешок (для правой или левой руки)1 шт.
- Универсальное USB-устройство для чтения карт памяти1 шт.
- Двухсекционное зарядное устройство1 шт.
- Руководство пользователя на английском1 шт.
- Программа SmartView®1 шт.
- Гарантийный талон1 шт.
- Мягкий футляр для транспортировки1 шт.
- Твердый переносной футляр1 шт.
