Основная информация о тепловизоре
Тепловизор. Тепловая диагностика.
- ИК-детектор
- 160 × 120
- Температура до
- 150 °C
- Защита
- IP54
Назначение и исполнение

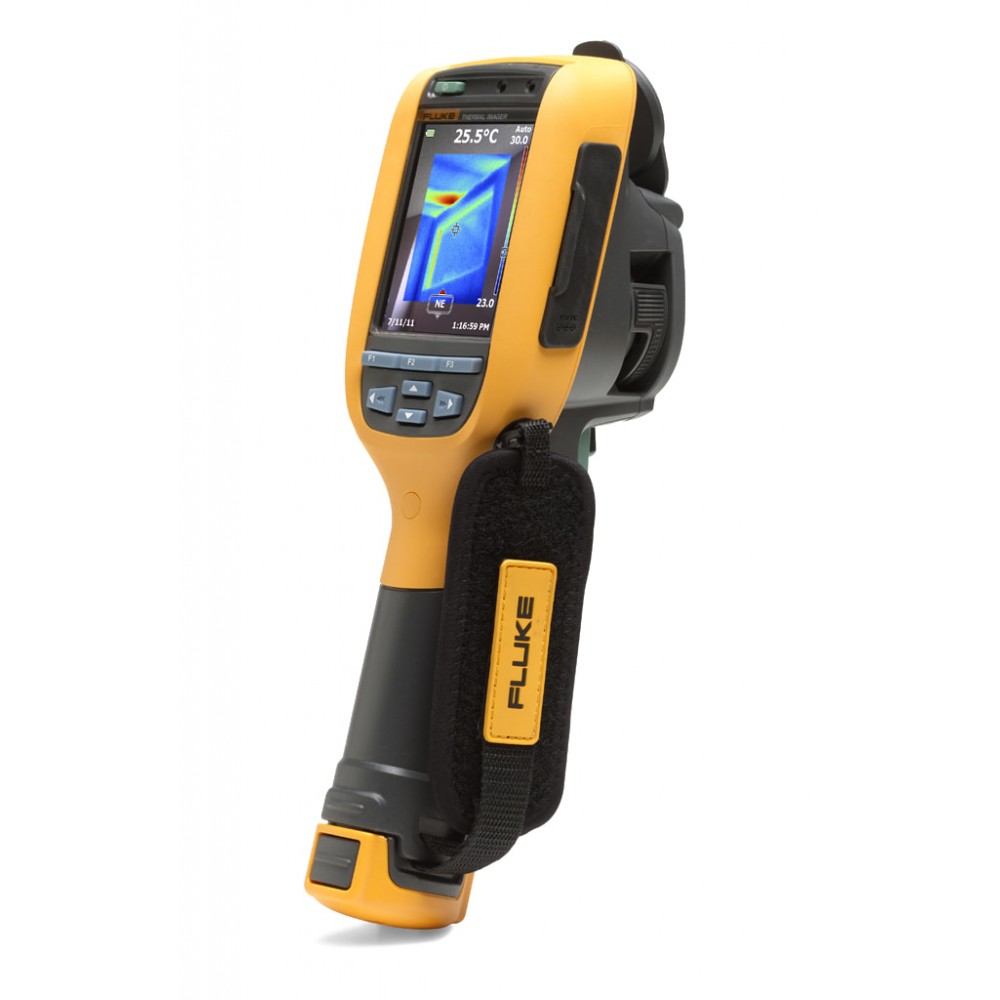

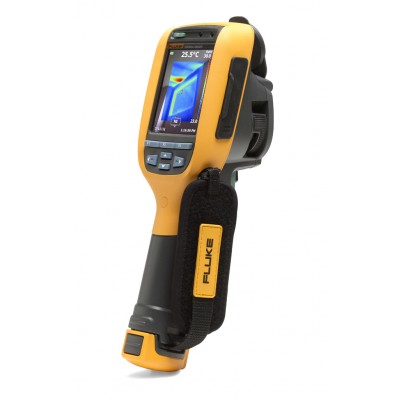

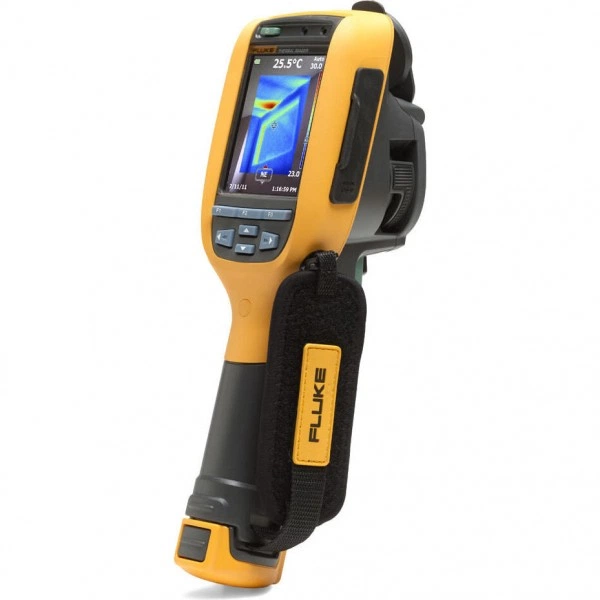

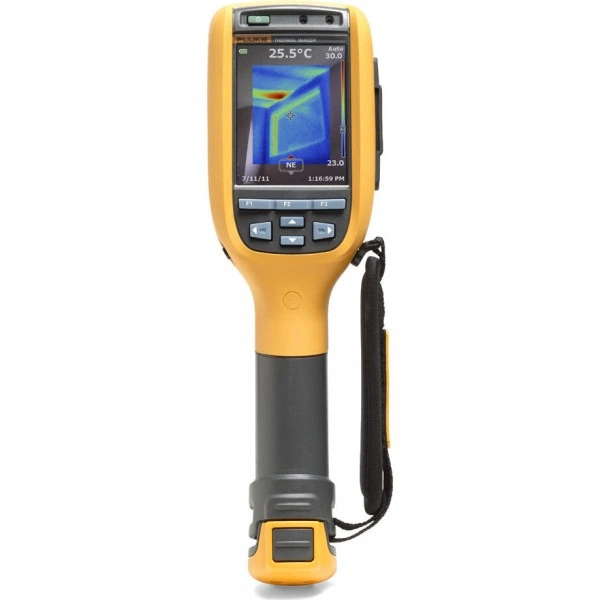

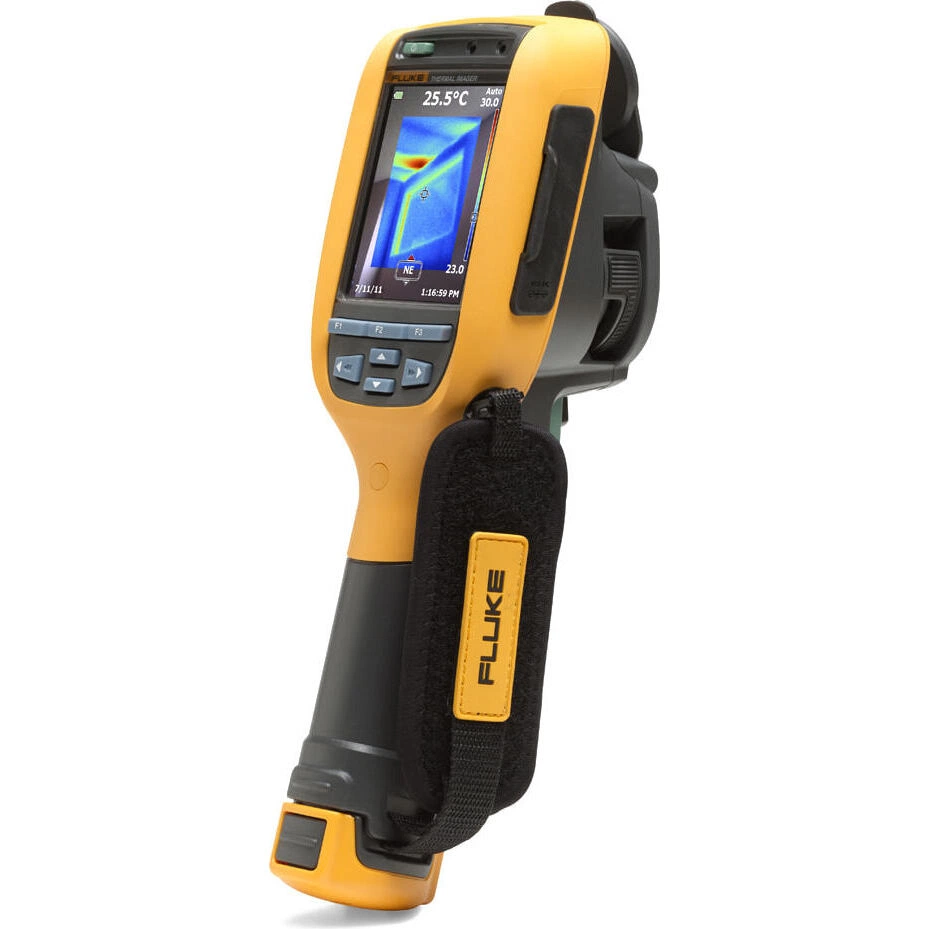

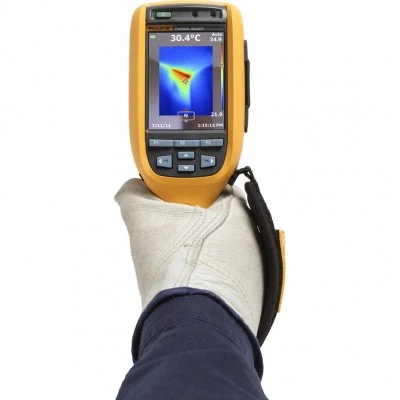

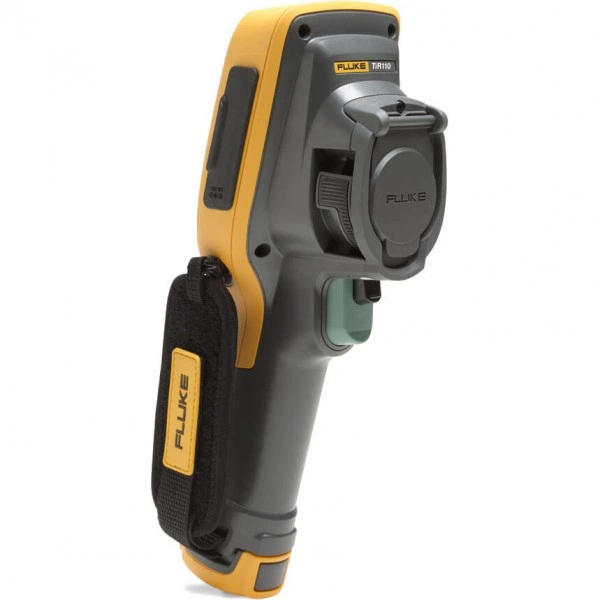

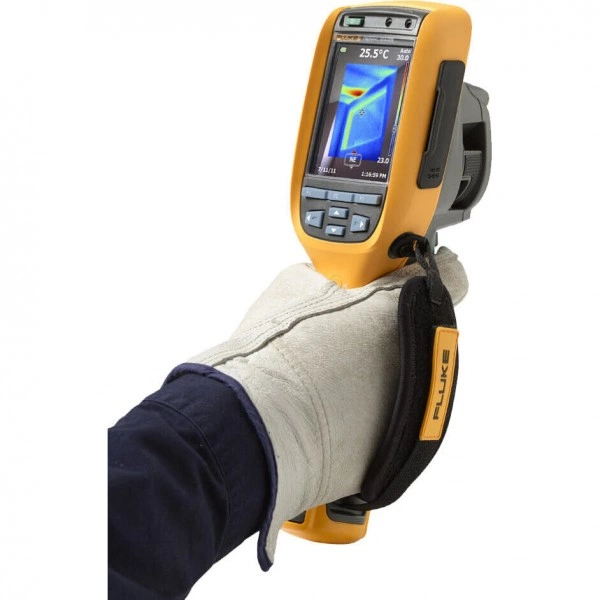

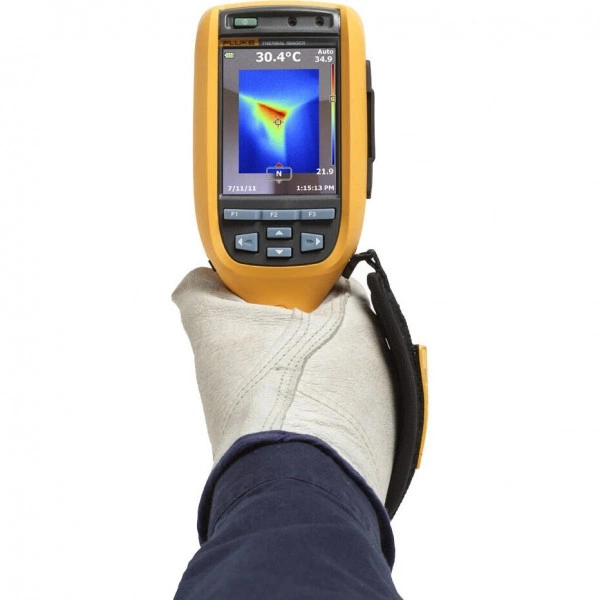

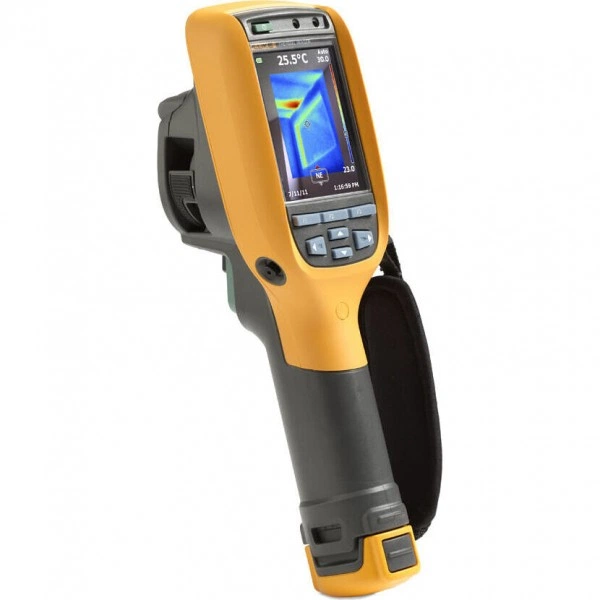

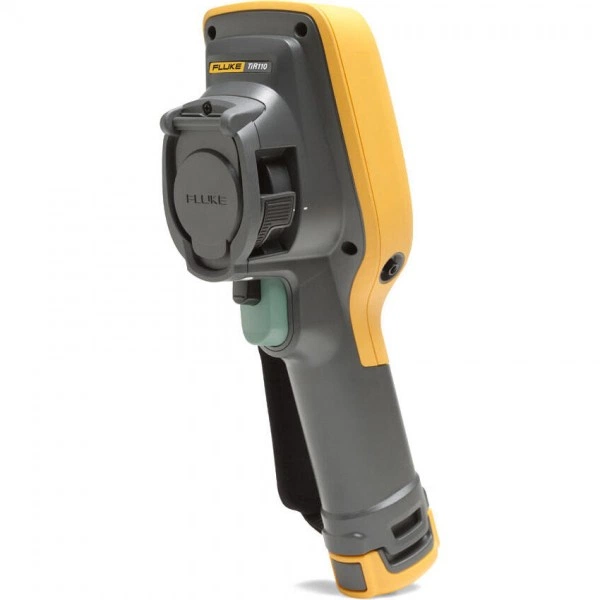

Тепловизор FLUKE TiR110. Тепловизионное оборудование FLUKE используют для наблюдения распределения температуры по поверхности. Выбор связан с размером исследуемой детали, расстоянием, условиями съемки и требуемым способом сохранения результата. Физическое разрешение детектора, оптика и параметры отображения характеризуют разные части формирования изображения.
Функциональные возможности TiR110
Термограмма помогает найти область, требующую дальнейшей проверки. Температурное отличие само по себе не устанавливает причину неисправности. При сравнении кадров учитывают нагрузку, состояние объекта и положение камеры. Палитра и автоматическая шкала могут менять визуальное впечатление, поэтому условия отображения сохраняют вместе с результатом.
- Эксклюзивная система фокусировки IR-OptiFlex™ обеспечивает хорошую резкость изображений при расстоянии до объекта 1,2 м и более, дающую возможность визуального исследования и сканирования.
- Всегда держите заметки под рукой: система аннотаций IR-PhotoNotes™ помогает быстро установить местоположение исследуемого объекта путем добавления цифровых фотографий важной информации и прилегающих участков.
- Обнаружить проблемы быстрее и проще поможет технология IR-Fusion
- Регистрируйте измерения тока быстро и удобно, используя до пяти беспроводных модулей одновременно, с помощью вашего тепловизора Fluke и беспроводных модулей CNX.
- Видеозапись в нескольких режимах в видимом и ИК-диапазоне с поддержкой технологии IR-Fusion®.
- Простая фиксация местоположения проблемных участков с использованием электронного компаса (8 основных направлений).
- Тепловизор Fluke TiR110 поможет сэкономить ваши время и деньги, позволяя обнаружить потенциальные проблемы, а также поможет росту вашего бизнеса, расширяя круг возможностей ваших клиентов.
- Благодаря инновационным функциям и функциональным возможностям тепловизора Fluke TiR110 Thermal Imager, а также его разрешению 160 x 120, можно быстрее и эффективнее осуществлять инспекции в ИК спектре, при этом тщательно документируя проблемные области для проведения в дальнейшем дополнительных мероприятий.
Технические особенности
При температурной оценке имеют значение фокусировка, свойства поверхности и отраженное излучение. Блестящий участок может отражать окружающий источник тепла. Увеличение изображения на экране не заменяет исходное пространственное разрешение, а обработка не восстанавливает детали, которые не были корректно зарегистрированы.
Основные характеристики
| Параметр | Значение |
|---|---|
| Разрешение ИК-детектора, пиксели | 160 × 120 |
| Диапазон измеряемых температур | От –20 до 150 °C |
| Частота кадров | 9 Гц |
| Класс защиты IP | IP54 |
| Наименование: Фонарик | Да |
| Наименование: Вес | 0,726 кг |
| Картинка в картинке (PIP) | Да |
| Наименование: Ударопрочность | 2 м |
Применение

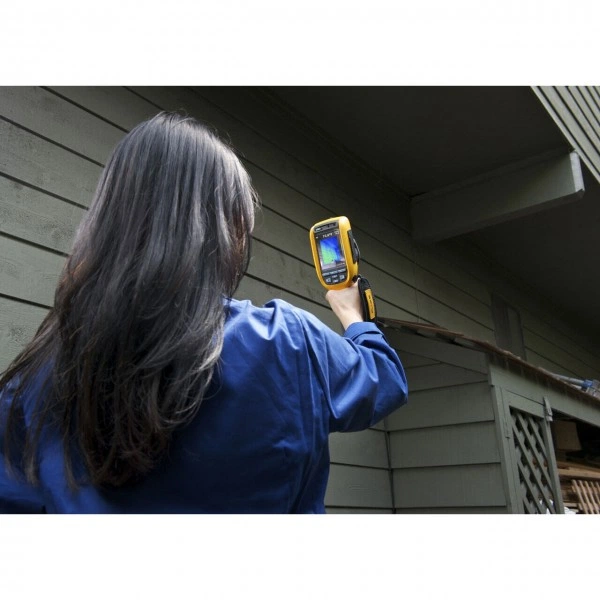

При обследовании заранее определяют маршрут, идентификаторы оборудования и набор сохраняемых кадров. Общий вид связывает термограмму с объектом; детали съемки помогают повторить контроль после ремонта. Для отчета используют доступные форматы и функции выбранного исполнения, проверяя совместимость программ и способ переноса данных.
Условия измерений
- *При 50%-ной яркости ЖК-экрана
Подготовка рабочего набора
Для работы с FLUKE TiR110 сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
Комплектация и совместимость
Комплект поставки
- Тепловизор Fluke TiR1101 шт.
- Адаптер переменного тока1 шт.
- Литиево-ионная батарея (1 шт.)1 шт.
- Кабель USB1 шт.
- Карта памяти SD1 шт.
- Наручный регулируемый ремешок (для правой или левой руки)1 шт.
- Руководство пользователя в виде твердых копий, а все остальные руководства — на компакт дисках, всего 18 шт1 шт.
- Программа SmartView® и1 шт.
- Гарантийный талон1 шт.
- Мягкий футляр для транспортировки1 шт.
- Твердый переносной футляр1 шт.
