Основная информация о тепловизоре
Тепловизор. Тепловая диагностика.
- ИК-детектор
- 160 × 120
- Температура до
- 150 °C
- Защита
- IP54
Назначение и исполнение

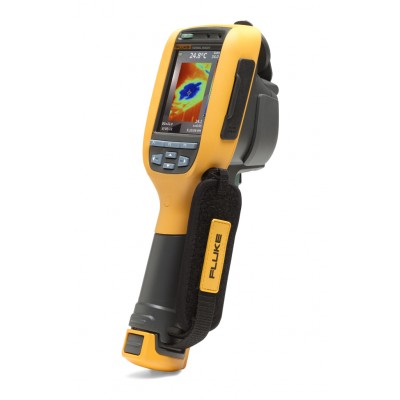

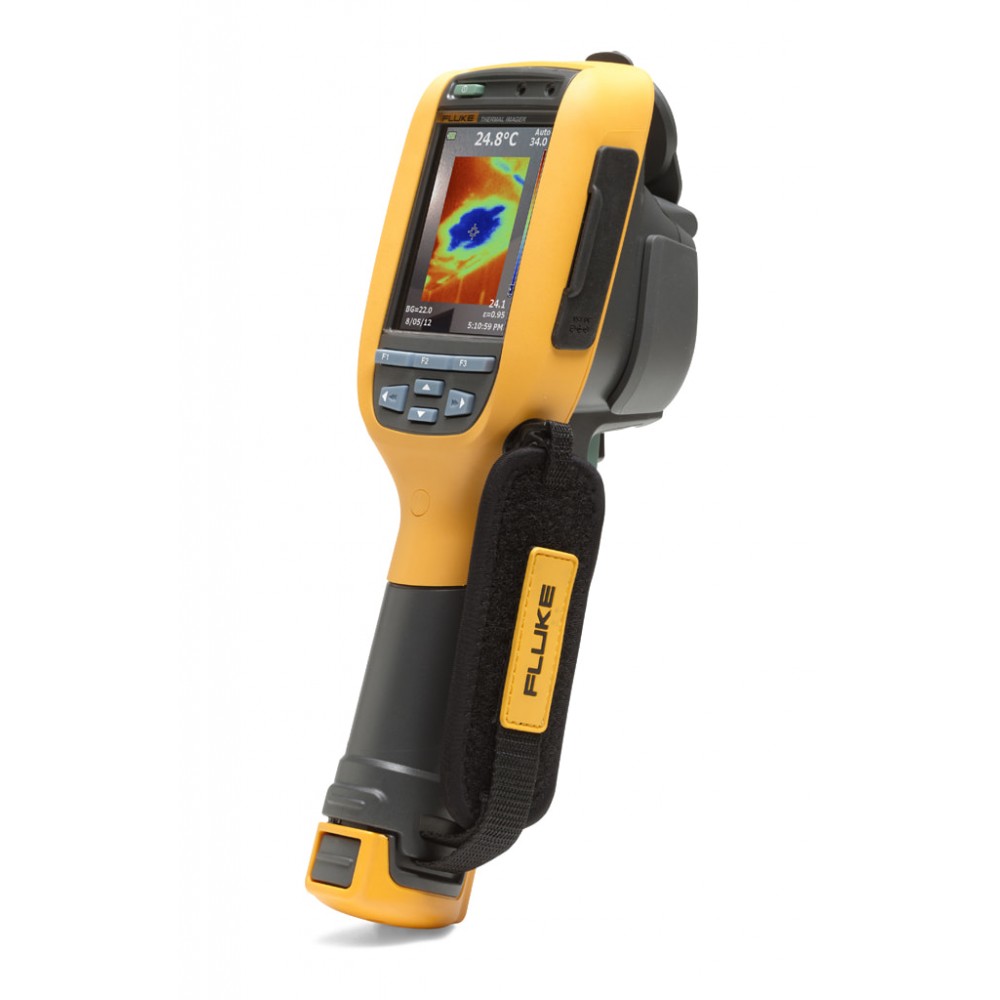

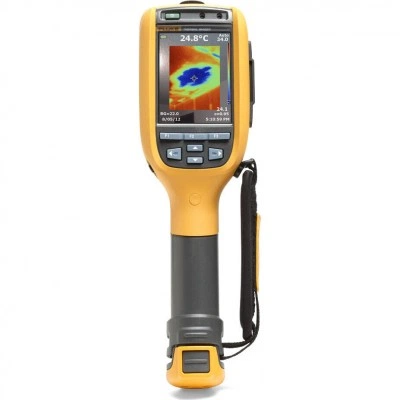

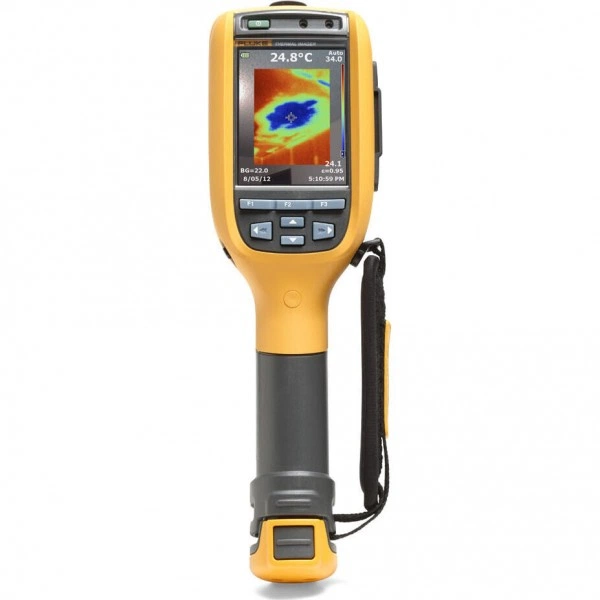

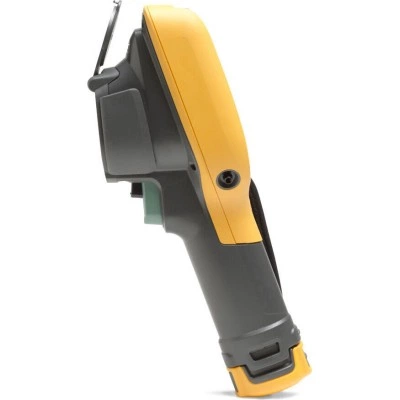

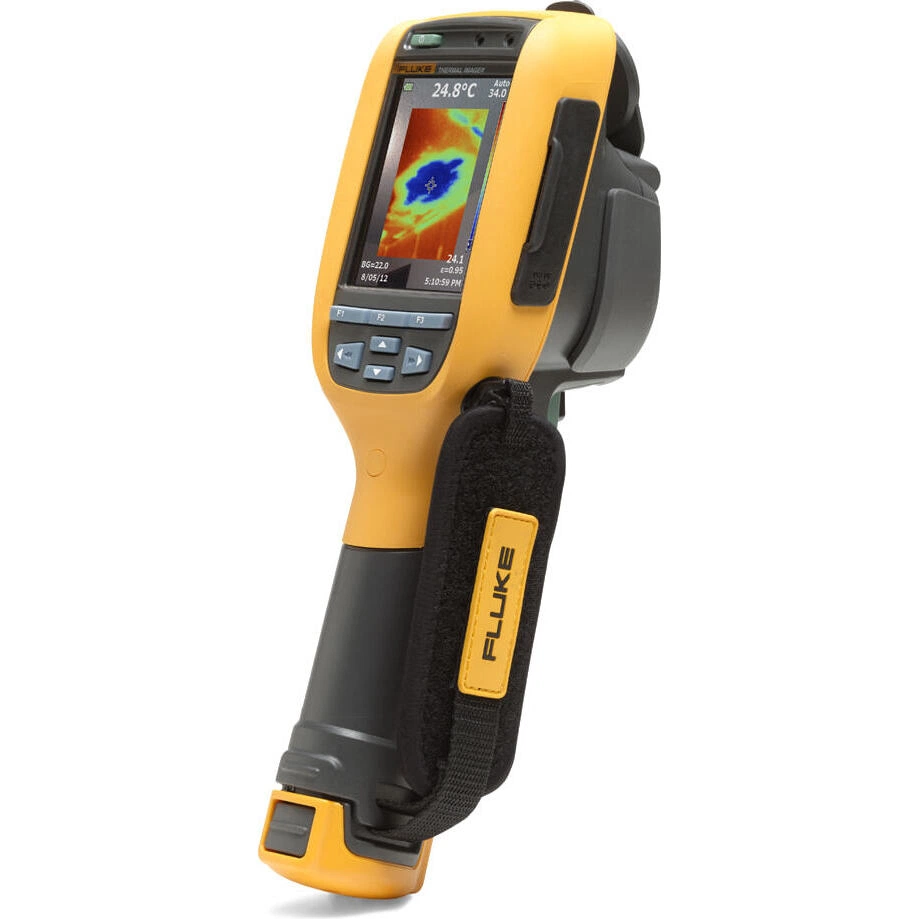

Тепловизор FLUKE TiR105. Тепловизионное оборудование FLUKE используют для наблюдения распределения температуры по поверхности. Выбор связан с размером исследуемой детали, расстоянием, условиями съемки и требуемым способом сохранения результата. Физическое разрешение детектора, оптика и параметры отображения характеризуют разные части формирования изображения.
Функциональные возможности TiR105
Термограмма помогает найти область, требующую дальнейшей проверки. Температурное отличие само по себе не устанавливает причину неисправности. При сравнении кадров учитывают нагрузку, состояние объекта и положение камеры. Палитра и автоматическая шкала могут менять визуальное впечатление, поэтому условия отображения сохраняют вместе с результатом.
- Попробуйте ультратонкая конструкция созданный для вас - прочный, удобный, легкий, простой в обращении не требующий фокусировки тепловизор
- Поиск утечек воздуха, скрытой влаги и других , строительных дефектов делает быстрее и легчеТехнология IR-Fusion®
- Регистрируйте измерения тока быстро и удобно, используя до пяти беспроводных модулей одновременно, с помощью вашего тепловизора Fluke и беспроводных модулей CNX.
- Можно использовать Кадр в кадре, Полное Видимое и Полное ИК для составления отчетов и проверки работы
- Осветить темные места, такие, как электрические шкафы и механические помещения, помогает встроенный фонарика
- Показать проблемные места помогает лазерный указатель
- Непрерывное тепловидение обеспечиваетз аменяемый в полевых условиях аккумулятор
- Тепловизор Fluke TiR105 обеспечивает огромное конкурентное преимущество — он позволяет работать быстрее, эффективнее и документировать находки немедленно.
Технические особенности
При температурной оценке имеют значение фокусировка, свойства поверхности и отраженное излучение. Блестящий участок может отражать окружающий источник тепла. Увеличение изображения на экране не заменяет исходное пространственное разрешение, а обработка не восстанавливает детали, которые не были корректно зарегистрированы.
Основные характеристики
| Параметр | Значение |
|---|---|
| Разрешение ИК-детектора, пиксели | 160 × 120 |
| Диапазон измеряемых температур | От –20 до 150 °C |
| Габариты | 28,4 x 8,6 x 13,5 см |
| Фонарик | Да |
| Масса | 0,726 кг |
| Ударопрочность | 2 м |
| Частота кадров | 9 Гц |
| Разрешение | 160 x 120 |
Применение
При обследовании заранее определяют маршрут, идентификаторы оборудования и набор сохраняемых кадров. Общий вид связывает термограмму с объектом; детали съемки помогают повторить контроль после ремонта. Для отчета используют доступные форматы и функции выбранного исполнения, проверяя совместимость программ и способ переноса данных.
Условия измерений
- *При 50%-ной яркости ЖК-экрана
Подготовка рабочего набора
Для работы с FLUKE TiR105 сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
Комплектация и совместимость
Комплект поставки
- Тепловизор TiR1051 шт.
- Адаптер переменного тока1 шт.
- Литиево-ионная батарея1 шт.
- Кабель USB1 шт.
- Карта памяти SD1 шт.
- Твердый переносной футляр1 шт.
- Наручный ремешок1 шт.
- Руководство пользователя на английском, испанском, французском, немецком языках - в виде твердых копий (всего 18)1 шт.
- ПО SmartView®1 шт.
- Мягкий футляр для транспортировки1 шт.
