Основная информация о тепловизоре
Тепловизор. Тепловая диагностика.
- ИК-детектор
- 80 × 60
- Температура до
- 250 °C
- Защита
- IP54
Назначение и исполнение

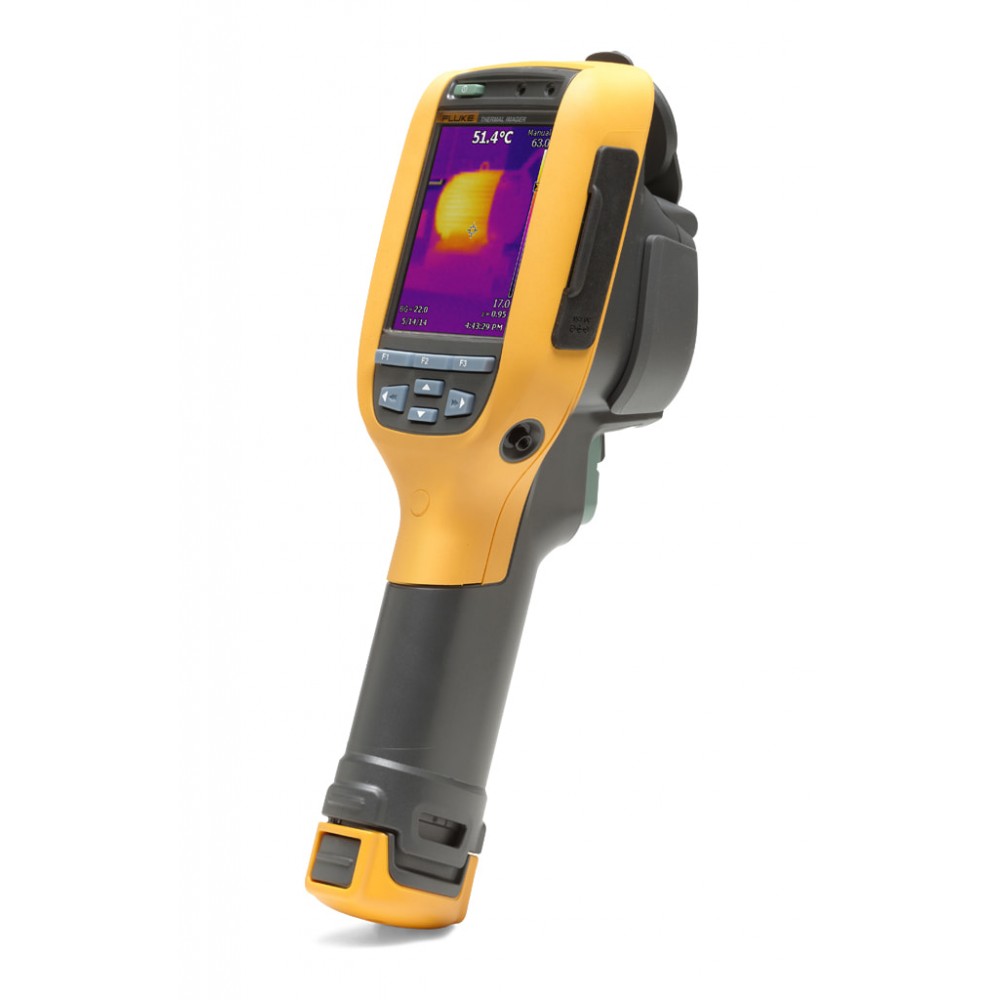

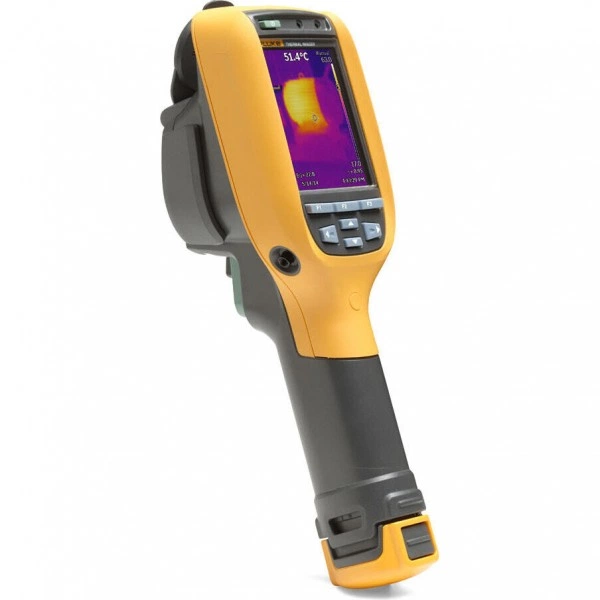

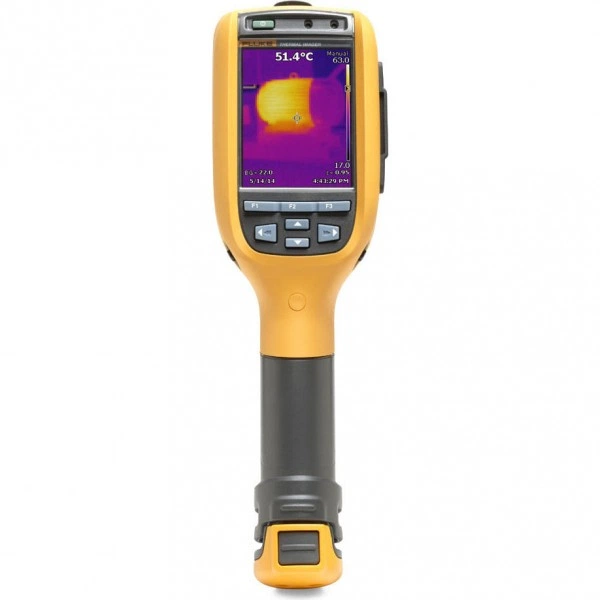

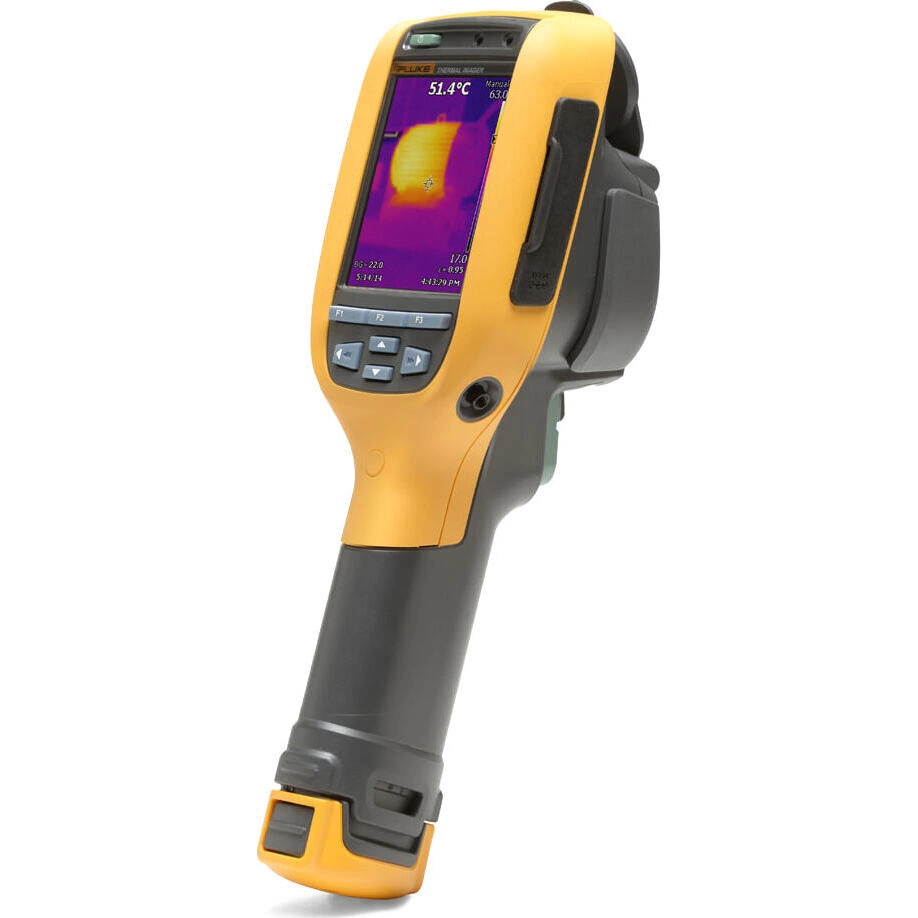

Тепловизор FLUKE Ti90. Тепловизионное оборудование FLUKE используют для наблюдения распределения температуры по поверхности. Выбор связан с размером исследуемой детали, расстоянием, условиями съемки и требуемым способом сохранения результата. Физическое разрешение детектора, оптика и параметры отображения характеризуют разные части формирования изображения.
Функциональные возможности Ti90
Термограмма помогает найти область, требующую дальнейшей проверки. Температурное отличие само по себе не устанавливает причину неисправности. При сравнении кадров учитывают нагрузку, состояние объекта и положение камеры. Палитра и автоматическая шкала могут менять визуальное впечатление, поэтому условия отображения сохраняют вместе с результатом.
- Получите контекстные данные для инфракрасного изображения путем переключения в режим полной видимости (IR-Fusion® AutoBlend™) и использования функции "Кадр в кадре", доступной в ПО SmartView®
- Встроенная цифровая камера, 2 мегапикселя
- ЖК-дисплей, 3,5 дюйма
- Ударопрочный дисплей
- Съемная SD-карта памяти 4 Гб
- Разрешение 80х60
- Литий-ионный "интеллектуальный" батарейный источник питания с пятисегментным светодиодным индикатором, отображающим уровень заряда
- Прочный, легкий, простой в использовании тепловизор
- ЖК-дисплей на 32% больше
- Fluke Ti125.
- SmartView® software включен в комплект поставки всех тепловизоров Fluke.
- 1 Класс — промышленный ручной тепловизор в соответствующей ценовой категории на основании рекомендуемой розничной цены производителя (MSRP) по состоянию на 1 мая 2014 г.
Технические особенности
При температурной оценке имеют значение фокусировка, свойства поверхности и отраженное излучение. Блестящий участок может отражать окружающий источник тепла. Увеличение изображения на экране не заменяет исходное пространственное разрешение, а обработка не восстанавливает детали, которые не были корректно зарегистрированы.
Основные характеристики
| Параметр | Значение |
|---|---|
| Разрешение ИК-детектора, пиксели | 80 × 60 |
| Диапазон измеряемых температур | От –20 до +250 °C |
| Класс защиты IP | IP54 |
| Вибрация | 2G, IEC 68-2-6 |
| Частота кадров | Только 9 Гц |
| Беспроводное подключение | Нет |
| US FCC | EN61326-1; FCC, часть 5 |
| Ударопрочность | 25G, IEC 68-2-29 |
Применение

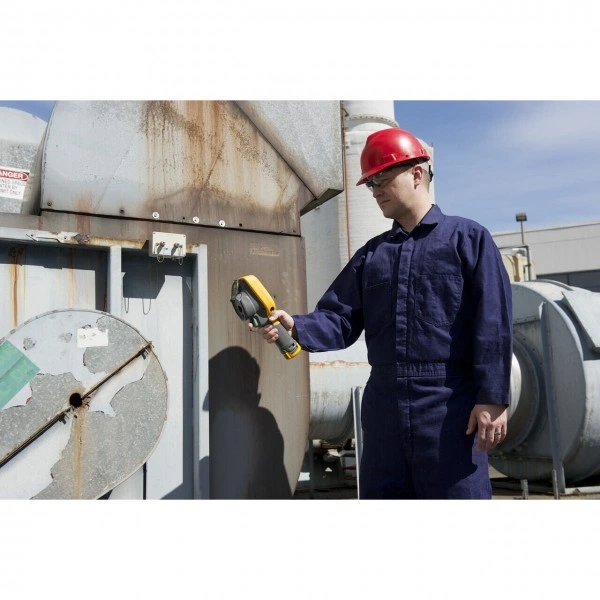

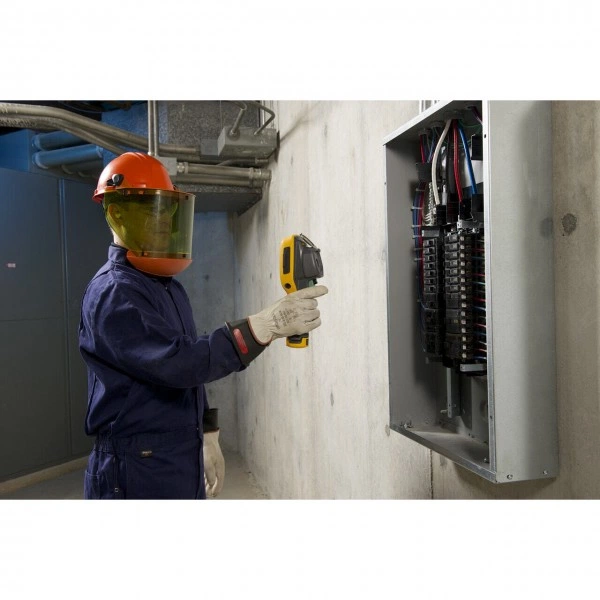

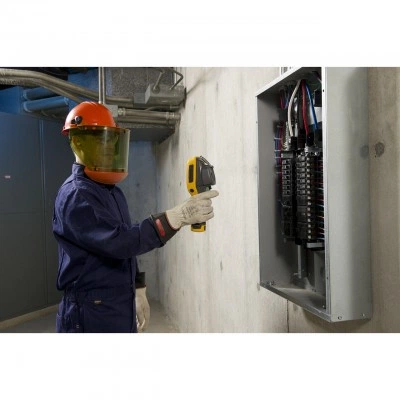

При обследовании заранее определяют маршрут, идентификаторы оборудования и набор сохраняемых кадров. Общий вид связывает термограмму с объектом; детали съемки помогают повторить контроль после ремонта. Для отчета используют доступные форматы и функции выбранного исполнения, проверяя совместимость программ и способ переноса данных.
Подготовка рабочего набора
Для работы с FLUKE Ti90 сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
Комплектация и совместимость

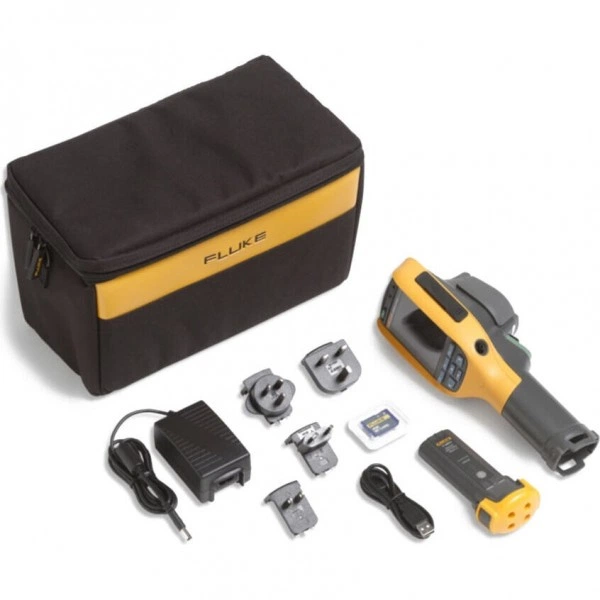

Комплект поставки
- Тепловизор Fluke Ti901 шт.
- Адаптер переменного тока1 шт.
- Литиево-ионная батарея (1 шт.)1 шт.
- Кабель USB1 шт.
- Карта памяти SD1 шт.
- Гарантийный документ1 шт.
- Мягкий футляр для транспортировки1 шт.
