Основная информация о тепловизоре
Тепловизор. Тепловая диагностика.
- ИК-детектор
- 640 × 480
- Температура до
- 1000 °C
- Защита
- IP54
Назначение и исполнение

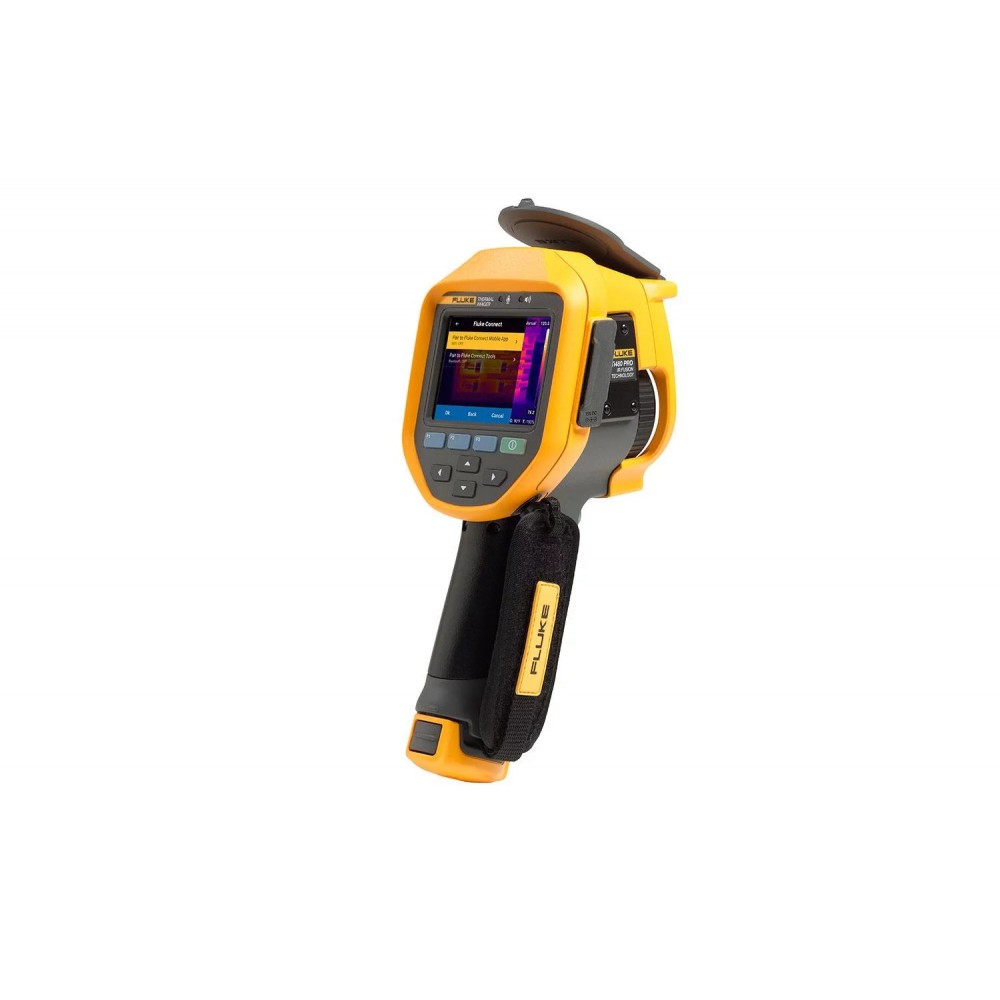

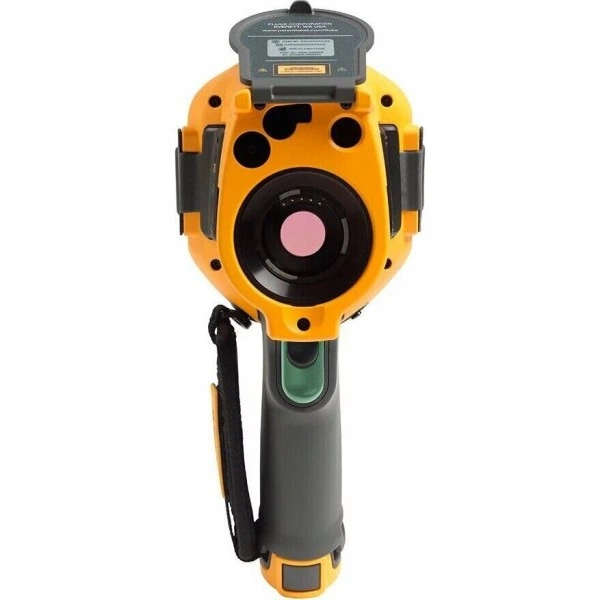

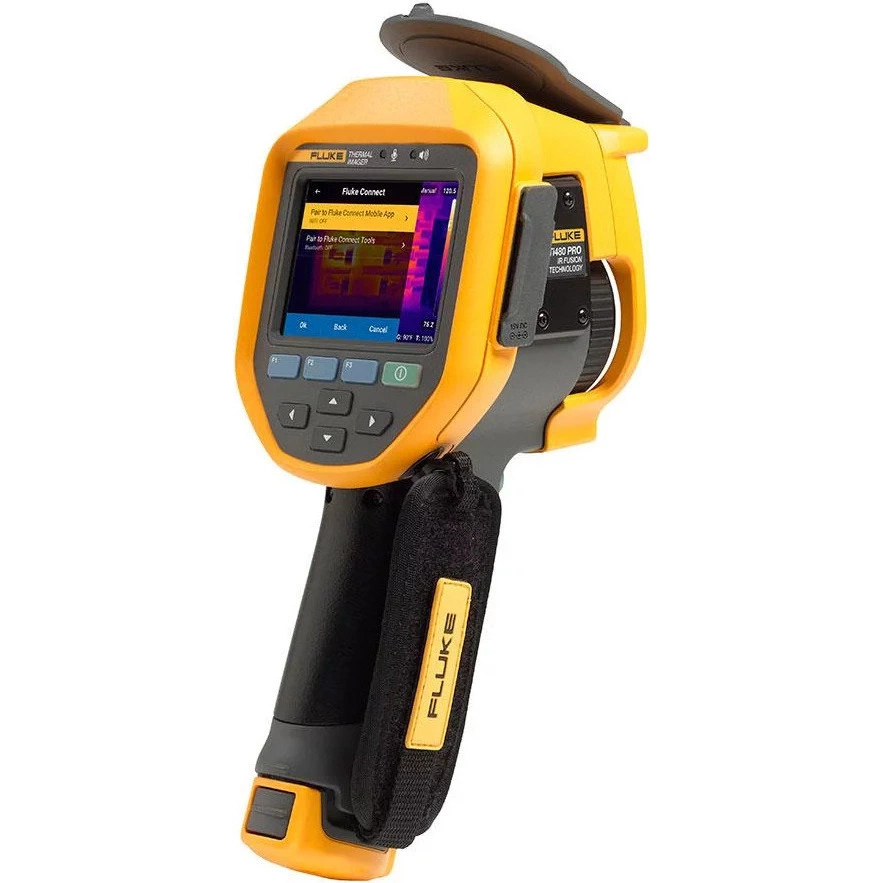

Тепловизор FLUKE Ti480 Pro 9HZ. Тепловизионное оборудование FLUKE используют для наблюдения распределения температуры по поверхности. Выбор связан с размером исследуемой детали, расстоянием, условиями съемки и требуемым способом сохранения результата. Физическое разрешение детектора, оптика и параметры отображения характеризуют разные части формирования изображения.
Функциональные возможности Ti480 Pro 9HZ
Термограмма помогает найти область, требующую дальнейшей проверки. Температурное отличие само по себе не устанавливает причину неисправности. При сравнении кадров учитывают нагрузку, состояние объекта и положение камеры. Палитра и автоматическая шкала могут менять визуальное впечатление, поэтому условия отображения сохраняют вместе с результатом.
- Разрешение чувствительной матрицы 640 на 480 пикселей.
- Поддерживается система MultiSharp, обеспечивающая равномерную резкость по всей площади снимка.
- Предусмотрена возможность цифрового 2 и 4-кратного увеличения.
- Диапазон измеряемых температур от – 10 до + 1000 °C.
- Тепловизор Fluke Ti480 Pro позволяет получить инфракрасное изображение с разрешением до 1280х960 пикс.
- Тепловизор может быть сопряжен с оборудованием, поддерживающим Fluke Connect.
- Встроенная камера тепловизора Fluke Ti480 Pro позволяет получать фотографии видимого спектра для дальнейшего наложения на термограммы.
- Память объемом 4 ГБ поможет хранить данные даже при работе с большим количеством данных.
- Использование тепловизора Fluke Ti480 Pro упрощает обнаружение проблем в исследуемом объекте.
Технические особенности
При температурной оценке имеют значение фокусировка, свойства поверхности и отраженное излучение. Блестящий участок может отражать окружающий источник тепла. Увеличение изображения на экране не заменяет исходное пространственное разрешение, а обработка не восстанавливает детали, которые не были корректно зарегистрированы.
Основные характеристики
| Параметр | Значение |
|---|---|
| Разрешение ИК-детектора, пиксели | 640 × 480 |
| Диапазон измеряемых температур | От –10 до +1000 °C |
| Разрешение | 640 × 480 |
| Класс защиты IP | IP54 |
| Лазерный указатель | Да |
| Картинка в картинке (PIP) | Да |
| Цифровое увеличение | 2- и 4-кратное |
| Светодиодная подсветка (фонарик) | Да |
Применение
При обследовании заранее определяют маршрут, идентификаторы оборудования и набор сохраняемых кадров. Общий вид связывает термограмму с объектом; детали съемки помогают повторить контроль после ремонта. Для отчета используют доступные форматы и функции выбранного исполнения, проверяя совместимость программ и способ переноса данных.
Подготовка рабочего набора
Для работы с FLUKE Ti480 Pro 9HZ сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
Комплектация и совместимость
Комплект поставки
- Тепловизор Fluke Ti4801 шт.
- Секция зарядки Ti SBC3B1 шт.
- Прочный жесткий футляр для переноски1 шт.
- Карта Micro SD1 шт.
- Видеокабель HDMI1 шт.
- Мягкий футляр для транспортировки1 шт.
- Паспорт безопасности1 шт.
- Блок питания/зарядное устройство1 шт.
- Прочный литий-ионный "интеллектуальный" аккумулятор1 шт.
- Кабель USB1 шт.
- Регулируемый наручный ремешок1 шт.
- Руководство по началу работы1 шт.
- Свидетельство о заводской калибровке1 шт.
