Основная информация о тепловизоре
Тепловизор. Тепловая диагностика.
- ИК-детектор
- 320 × 240
- Температура до
- 1200 °C
- Защита
- IP54
Назначение и исполнение

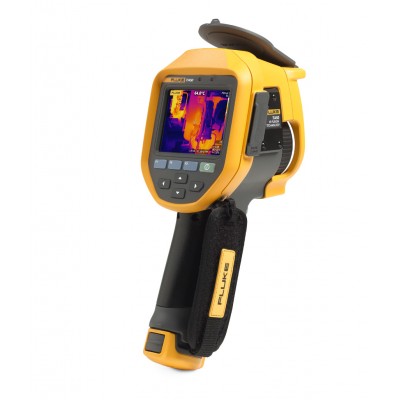

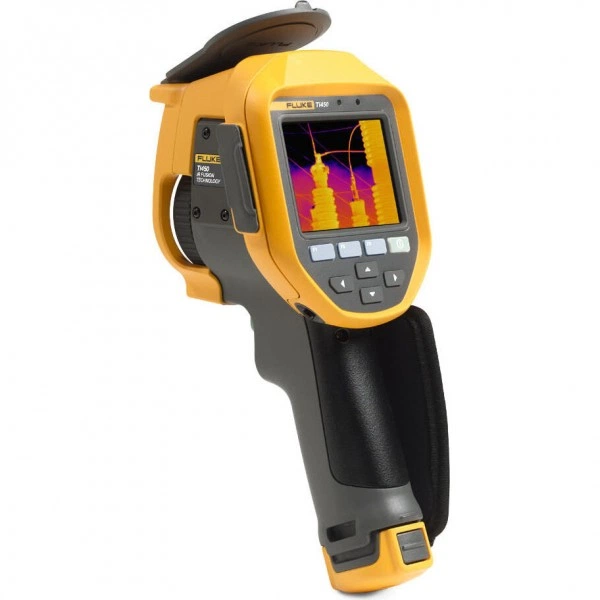

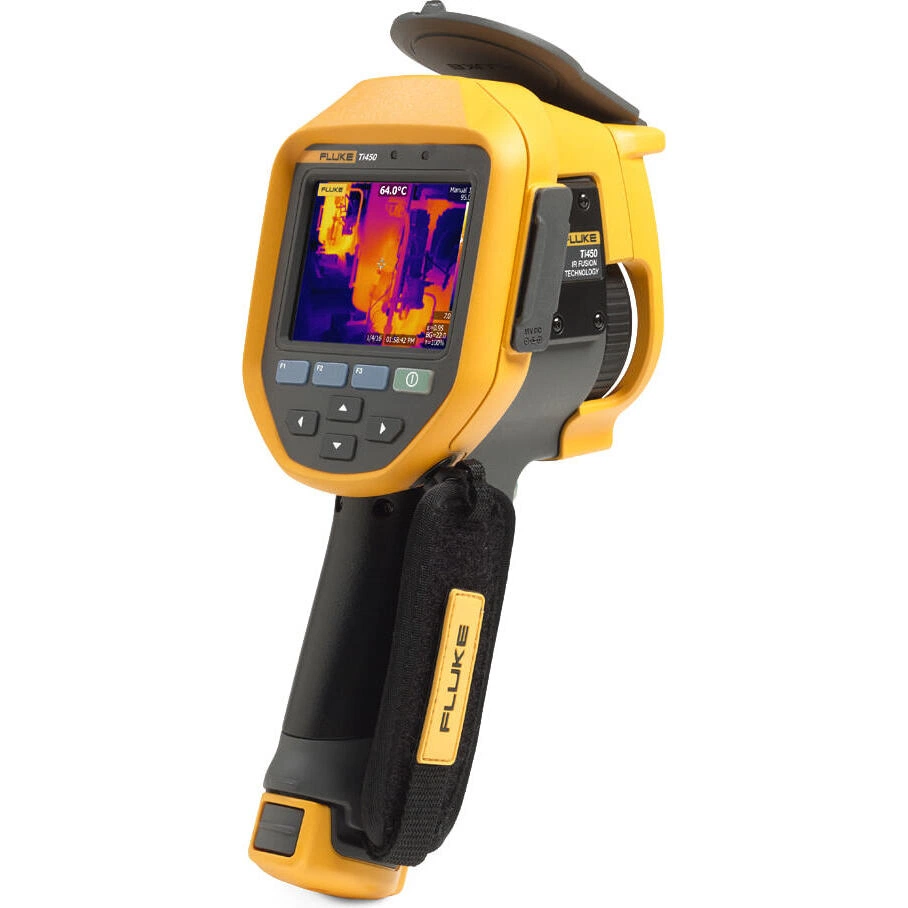

Тепловизор FLUKE Ti450. Тепловизионное оборудование FLUKE используют для наблюдения распределения температуры по поверхности. Выбор связан с размером исследуемой детали, расстоянием, условиями съемки и требуемым способом сохранения результата. Физическое разрешение детектора, оптика и параметры отображения характеризуют разные части формирования изображения.
Функциональные возможности Ti450

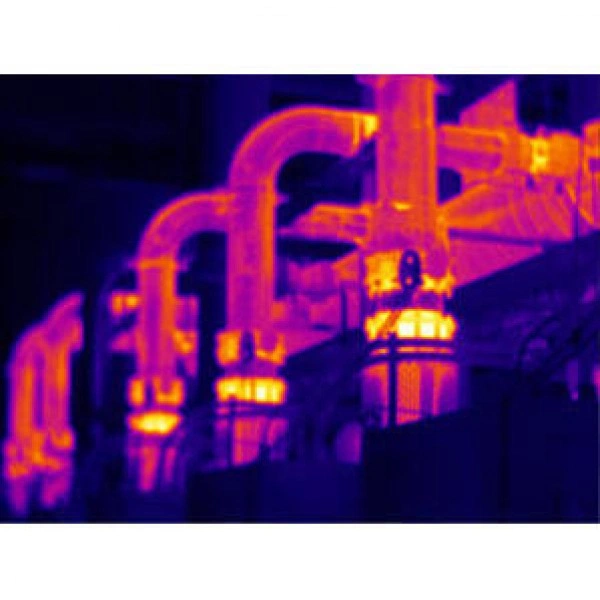

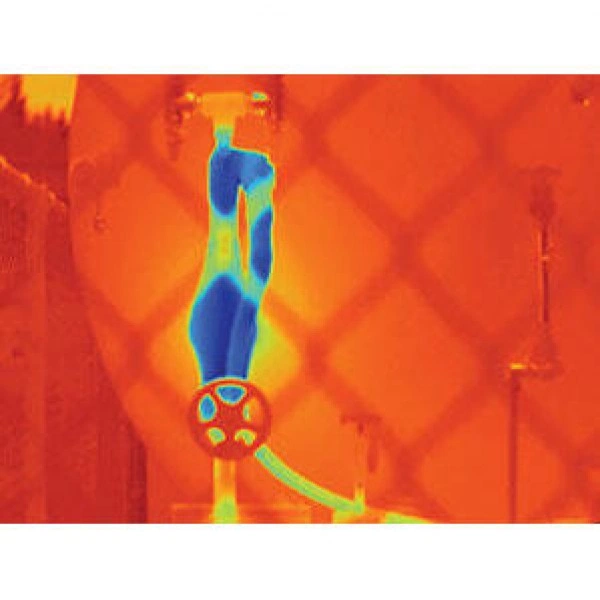

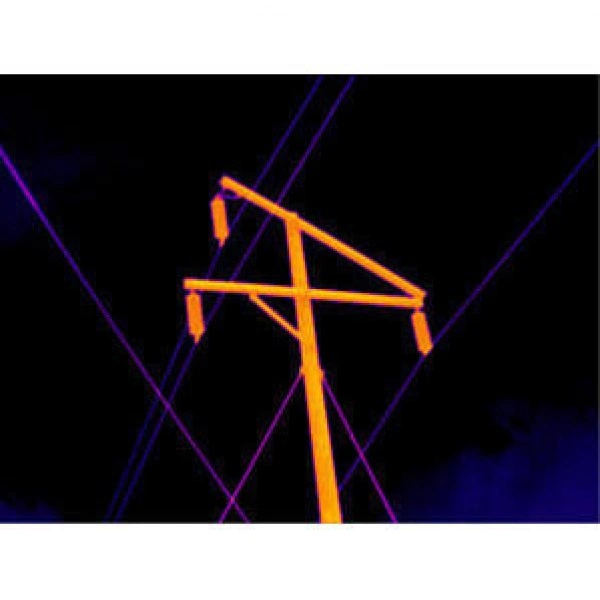

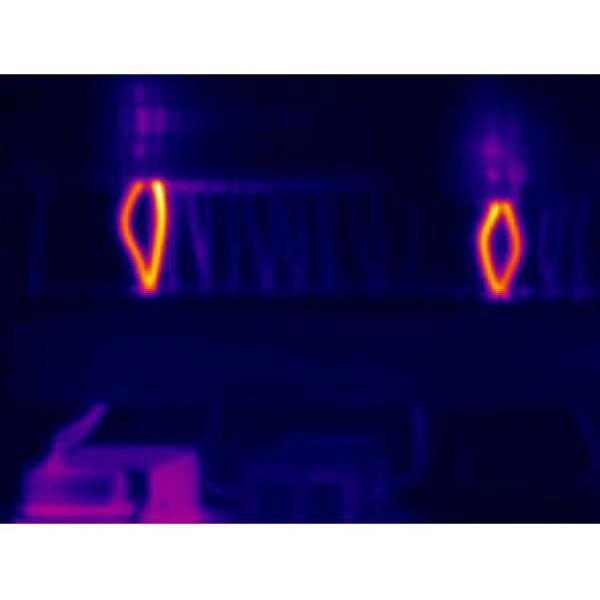

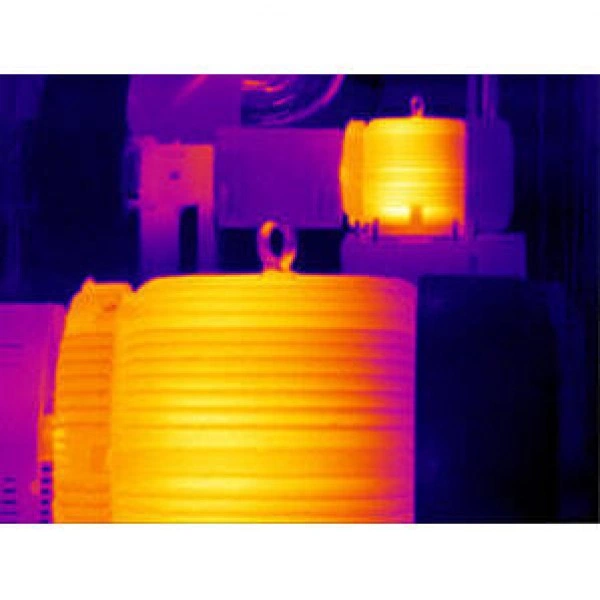

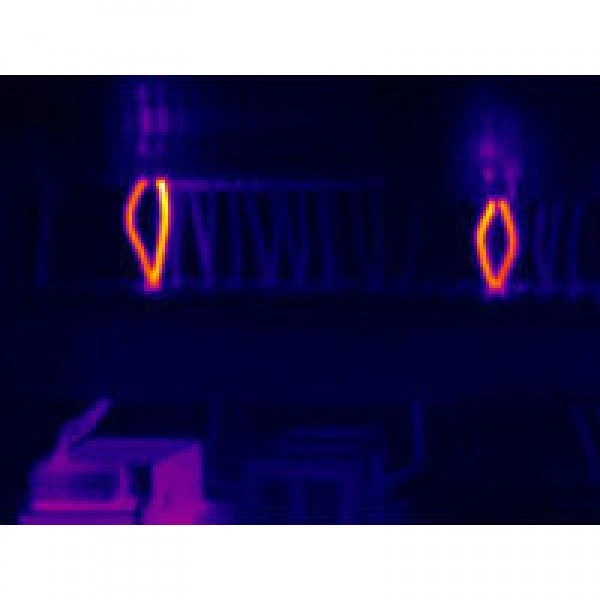

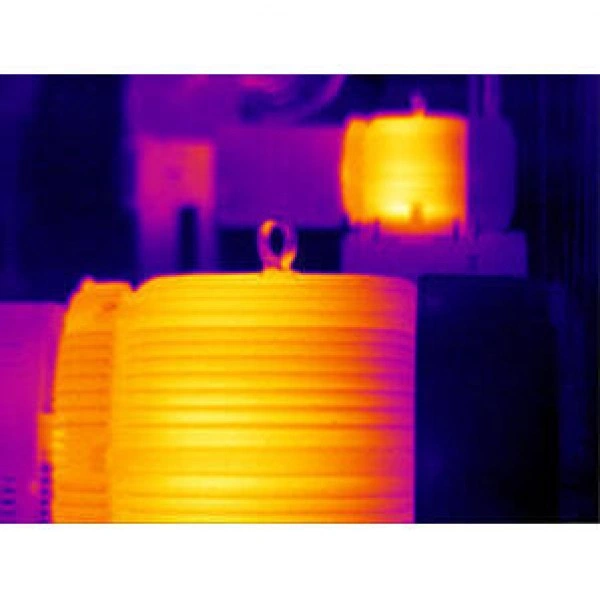

Термограмма помогает найти область, требующую дальнейшей проверки. Температурное отличие само по себе не устанавливает причину неисправности. При сравнении кадров учитывают нагрузку, состояние объекта и положение камеры. Палитра и автоматическая шкала могут менять визуальное впечатление, поэтому условия отображения сохраняют вместе с результатом.

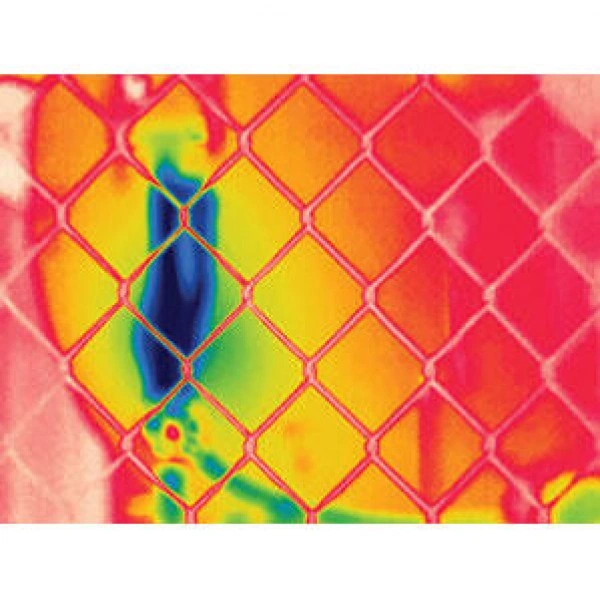

- Функция фокусировки MultiSharp™ позволяет получать четкие, точные изображения, резкие по всему полю кадра. Просто наведите камеру на объект и снимайте — камера автоматически обрабатывает ряд изображений, сфокусированных на дистанциях от ближнего до заднего плана.
- Мгновенное получение резкого изображения требуемого объекта. LaserSharp® — система автоматической фокусировки, присущая только приборам Fluke, использует встроенный лазерный дальномер для вычисления и отображения расстояния до требуемого объекта с .
- Получение изображений с 4-кратным увеличением числа пикселей в режиме повышенного разрешения SuperResolution, при котором выполняется объединение данных несколько снимков для получения изображения с разрешением 640 × 480
- Получение данных в результате точного совмещения изображений в видимом и в инфракрасном свете или изображения «картинка-в-картинке» с использованием технологии IR-Fusion®
- Мониторинг процессов с помощью видеозаписи, передачи потокового видео и дистанционного управления
- Для получения изображений с требуемыми подробностями используют сменные «интеллектуальные» объективы: телеобъектив и широкоугольный объектив 2x и 4x, калибровка которых не требуется
- Fluke Ti400 – это профессиональный высокотехнологичный инструмент для измерения температуры любых поверхностей, позволяющий получить термограммы с высоким разрешением.
- Прибор имеет расширенный диапазон измеряемых температур и регистрирует значения в диапазоне от -20 °C до +1200 °C, что позволяет использовать Fluke Ti 400 для контроля температуры даже в металлургии, металлообработке и для контроля других высокотемпературных процессов.
- Тепловизор Fluke Ti400 отличается высокой точностью: погрешность измерения не превышает 2% или 2 °C (по большему значению), что обеспечивается высокой чувствительностью (0.075 °C) и разрешением 320х240 (76800 пикселей).

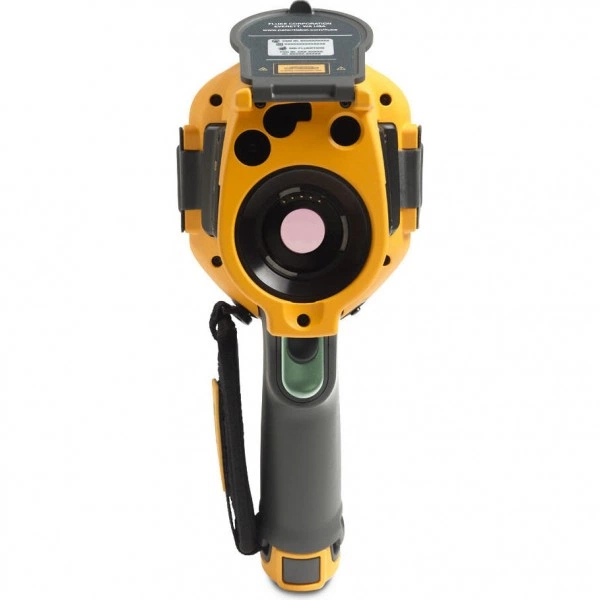

- Оптическая система тепловизора Fluke Ti400 состоит из 5-мегапиксельной камеры для съемки в видимом спектре и ИК-объектива с фокусным расстоянием 15см.
- Полученная термограмма отображается на сенсорном емкостном LCD-дисплее с диагональю 3,5' (640х480).
- Для расширения возможностей Fluke Ti 400 можно доукомплектовать широкоугольным или длиннофокусным объективами с фокусным расстоянием 15см и 45 см соответственно.
- Тепловизор Fluke Ti400 совместим с ПК и современными мобильными устройствами.
- Прибор сохраняет изображения на SD-карте в форматах .bmp, .jpg и .is2 с возможностью конвертации во все распространенные графические форматы при помощи программы SmartView (входит в комплект поставки).
- Епловизор обладает функцией записи видео в радиометрическом формате .is3 или стандартном .avi.
- Приложение SmartView Mobile App позволяет передавать данные на мобильные устройства, в том числе, и в реальном времени.
- Беспроводная передача данных по Wi-Fi обеспечивается фирменной технологией Fluke CNX, а также по USB или HDMI кабелю.
- Тепловизор Fluke Ti400 характеризуется высокой надежностью: прибор выдерживающего падение с высоты стоящего человека; корпус тепловизора выполнен по стандарту IP45 и надежно защищает прибор от влаги и пыли; конструкция прибора позволяет работать при влажности от 10 до 95%.
- 100-процентная резкость каждого объекта, близкого и удаленного, с использованием функции MultiSharp™ Focus
- При использовании тепловизора Fluke Ti450 не нужно беспокоиться о фокусировке.
- См. подробную информацию о режиме повышенного разрешения SuperResolution.
- В тепловизоре Ti450 объединены режим повышенного разрешения SuperResolution 640 × 480 и отмеченный наградами форм-фактор модели Ti400.
- Теперь можно увидеть еще больше подробных данных благодаря 4-кратному увеличению числа пикселей.
- В режиме повышенного разрешения SuperResolution производится ряд снимков и их объединение для создания изображения с разрешением 640 × 480.
- Режим повышенного разрешения SuperResolution.
- Получение в 4 раза больше данных элементов изображения с разрешением 640 × 480.
- Тепловизор Ti450 можно использовать с 2x и 4x телеобъективами и с широкоугольным объективом.
- «Интеллектуальный» инфракрасный 4x телеобъектив Telephoto.
Технические особенности
При температурной оценке имеют значение фокусировка, свойства поверхности и отраженное излучение. Блестящий участок может отражать окружающий источник тепла. Увеличение изображения на экране не заменяет исходное пространственное разрешение, а обработка не восстанавливает детали, которые не были корректно зарегистрированы.
Основные характеристики
| Параметр | Значение |
|---|---|
| Разрешение ИК-детектора, пиксели | 320 × 240 |
| Диапазон измеряемых температур | От –20 до +1200 °C |
| Совместимость | ПК и современными мобильными устройствами |
| Разрешение | 320 × 240 |
| Класс защиты IP | IP54 |
| Лазерный указатель | Да |
| Картинка в картинке (PIP) | Да |
| Ударопрочность | 25 g, IEC 68-2-29 |
Применение

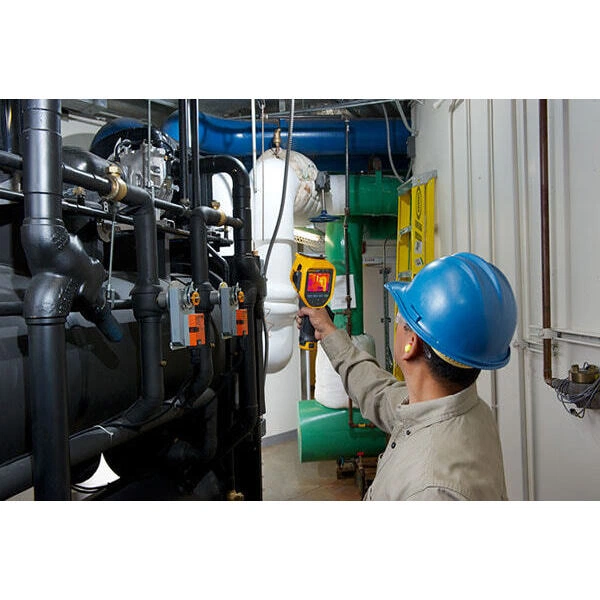

При обследовании заранее определяют маршрут, идентификаторы оборудования и набор сохраняемых кадров. Общий вид связывает термограмму с объектом; детали съемки помогают повторить контроль после ремонта. Для отчета используют доступные форматы и функции выбранного исполнения, проверяя совместимость программ и способ переноса данных.
Комплектация и совместимость
Комплект поставки
- Тепловизор Fluke Ti4501 шт.
- Сетевой адаптер и зарядное устройство для аккумуляторных батарей (включая сетевые переходники)1 шт.
- Две надежных литий-ионных «интеллектуальных» батареи1 шт.
- Кабель USB1 шт.
- Кабель видеосигнала HDMI1 шт.
- Карта micro-SD 4 ГБ1 шт.
- Регулируемый наручный ремешок1 шт.
- Прочный жесткий футляр для переноски1 шт.
- Мягкий футляр для транспортировки1 шт.
Совместимость
- ПК и современными мобильными устройствами
