Основная информация о тепловизоре
Тепловизор. Тепловая диагностика.
- ИК-детектор
- 640 × 480
- Температура до
- 650 °C
- Защита
- IP54
Назначение и исполнение

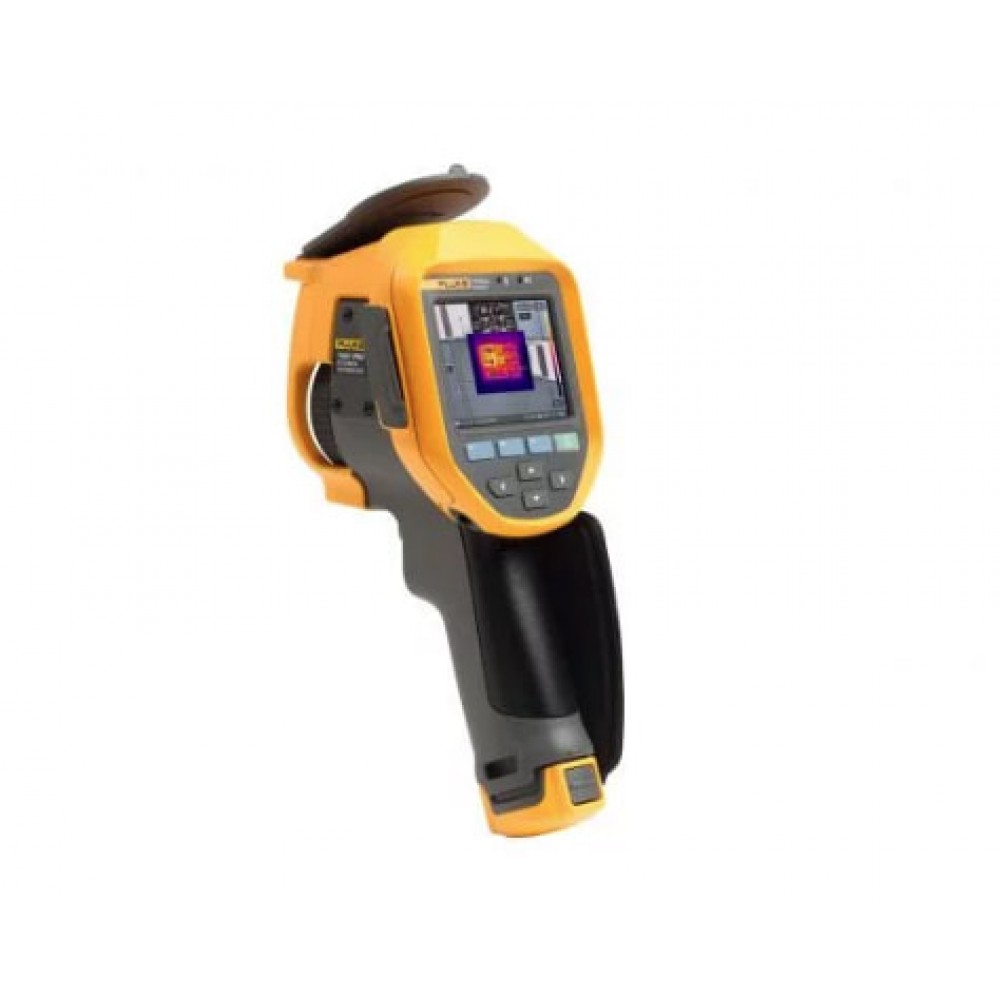

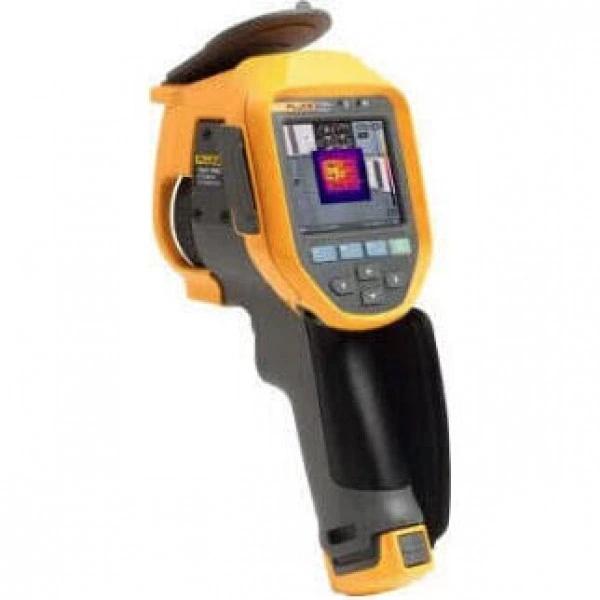

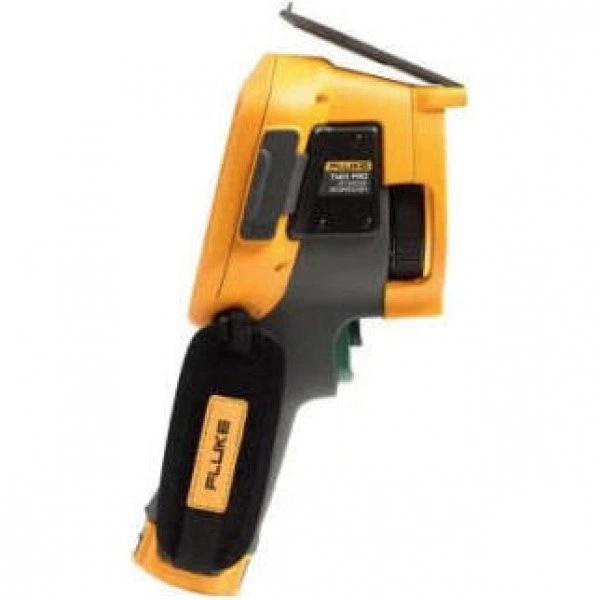

Тепловизор FLUKE Ti401 PRO. Тепловизионное оборудование FLUKE используют для наблюдения распределения температуры по поверхности. Выбор связан с размером исследуемой детали, расстоянием, условиями съемки и требуемым способом сохранения результата. Физическое разрешение детектора, оптика и параметры отображения характеризуют разные части формирования изображения.
Функциональные возможности Ti401 PRO
Термограмма помогает найти область, требующую дальнейшей проверки. Температурное отличие само по себе не устанавливает причину неисправности. При сравнении кадров учитывают нагрузку, состояние объекта и положение камеры. Палитра и автоматическая шкала могут менять визуальное впечатление, поэтому условия отображения сохраняют вместе с результатом.
- Получение сфокусированных изображений всего за пару секунд. Система автоматической фокусировки LaserSharp™ использует встроенный лазерный дальномер для вычисления и отображения расстояния до выбранного объекта, после чего немедленно корректирует фокусное расстояние.
- Возможность увидеть мелкие детали изображения и быстрее обнаружить аномальные зоны за счет получения изображений с разрешением до 640 × 480 пикселей.
- Добавление деталей к изображению за счет разных режимов совмещения изображений в видимом и инфракрасном диапазоне при помощи запатентованной технологии IR-Fusion™.
- Обработка данных, регистрация результатов измерений (механических, электрических и тепловых) и привязка данных к оборудованию при помощи ПО Fluke Connect™.
- Уникальная оптика для передачи энергии на детектор и получения высококачественных инфракрасных изображений. Fluke использует только линзы из 100 % германия с алмазной обработкой и специальными покрытиями.
- Тепловизор Fluke Ti401 PRO с разрешением 640 × 480 пикселей имеет такой же уровень защиты корпуса и простоты эксплуатации, которые свойственны всем приборам Fluke, но его снимки более четкие и резкие, а результаты температурных измерений более точные.
- Пользуясь горизонтальным ЖК-экраном с диагональю 3,5 дюйма можно быстро обнаружить и проанализировать проблемную зону.
- ПО Fluke Connect для настольных ПК обеспечивает непрерывную передачу ИК‑данных и удаленное управление тепловизором.
Технические особенности
При температурной оценке имеют значение фокусировка, свойства поверхности и отраженное излучение. Блестящий участок может отражать окружающий источник тепла. Увеличение изображения на экране не заменяет исходное пространственное разрешение, а обработка не восстанавливает детали, которые не были корректно зарегистрированы.
Основные характеристики
| Параметр | Значение |
|---|---|
| Разрешение ИК-детектора, пиксели | 640 × 480 |
| Диапазон измеряемых температур | От −20 °C до +650 °C |
| Класс защиты IP | IP54 |
| Лазерный указатель | Да |
| Фокусировка MultiSharp | Нет |
| Цифровое масштабирование | Нет |
| Угол поля зрения | 34° (Г) × 24° (В) |
| Светодиодная подсветка (фонарик) | Да |
Применение
При обследовании заранее определяют маршрут, идентификаторы оборудования и набор сохраняемых кадров. Общий вид связывает термограмму с объектом; детали съемки помогают повторить контроль после ремонта. Для отчета используют доступные форматы и функции выбранного исполнения, проверяя совместимость программ и способ переноса данных.
Условия измерений
- Обратите внимание: ПО Fluke Connect для анализа и составления отчетов доступно во всех странах, однако использование системы Fluke Connect в некоторых странах ограничено.
- Узнать о доступности системы можно у уполномоченного дистрибьютора Fluke
- **Означает, что эта функция Fluke Connect™ будет внедрена в ближайшее время.
- Следите за обновлениями ПО и микрокода на веб-сайте Fluke.
Комплектация и совместимость
Комплект поставки
- Тепловизор Fluke Ti401 PRO1 шт.
- Блок питания и зарядное устройство для аккумуляторных батарей (включая сетевые переходники)1 шт.
- Две надежных литий-ионных «интеллектуальных» батареи1 шт.
- Кабель USB1 шт.
- Кабель видеосигнала HDMI1 шт.
- Карта microSD 4 Гбайт1 шт.
- Прочный жесткий футляр для переноски1 шт.
- Мягкий футляр для транспортировки1 шт.
- Регулируемый наручный ремешок1 шт.
- ПО Fluke Connect® SmartView® для настольных ПК и руководство пользователя предоставляются путем бесплатной загрузки1 шт.
