Основная информация о тепловизоре
Тепловизор. Тепловая диагностика.
- ИК-детектор
- 640 × 480
- Температура до
- 1200 °C
- Защита
- IP54
Назначение и исполнение

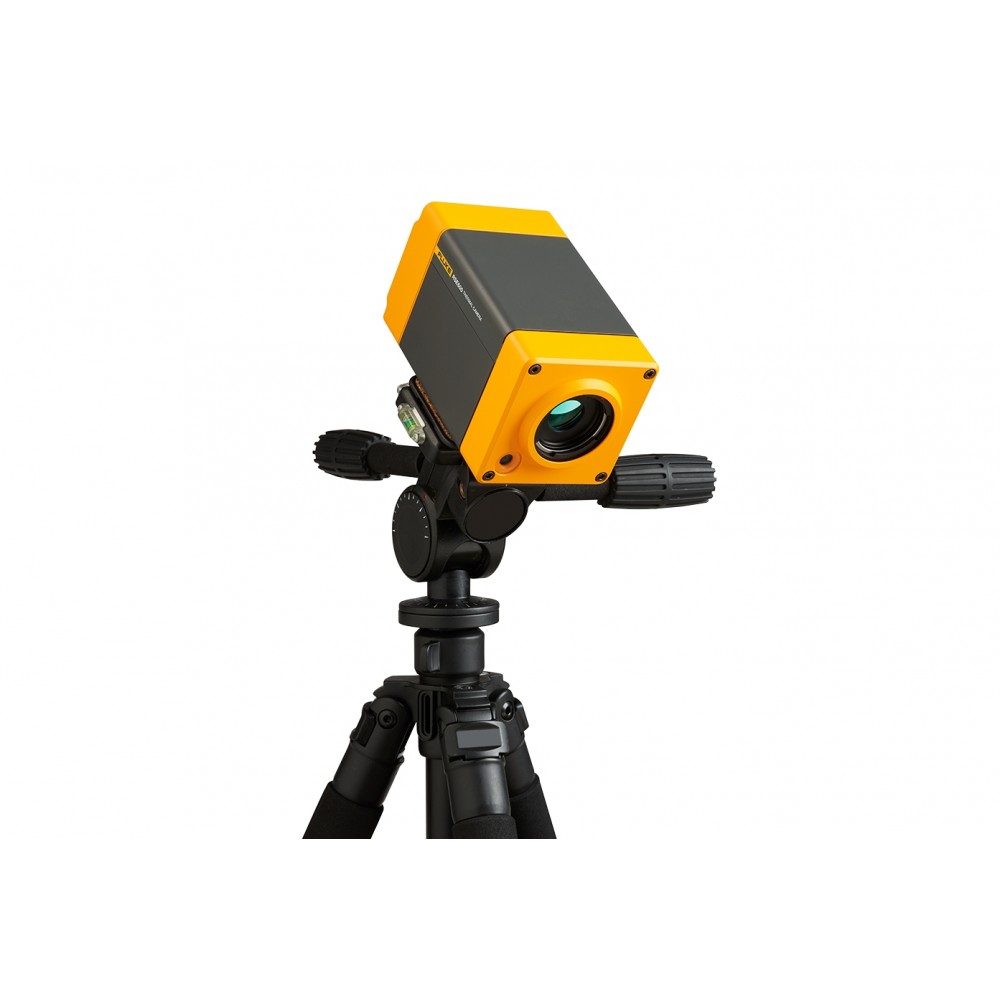

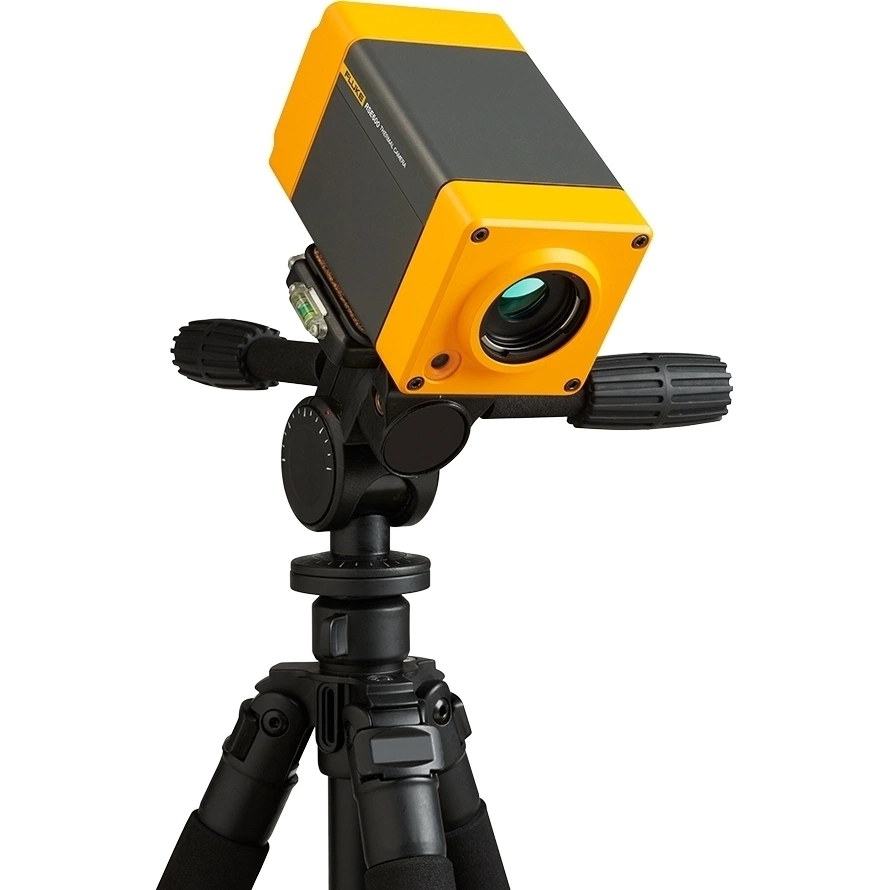

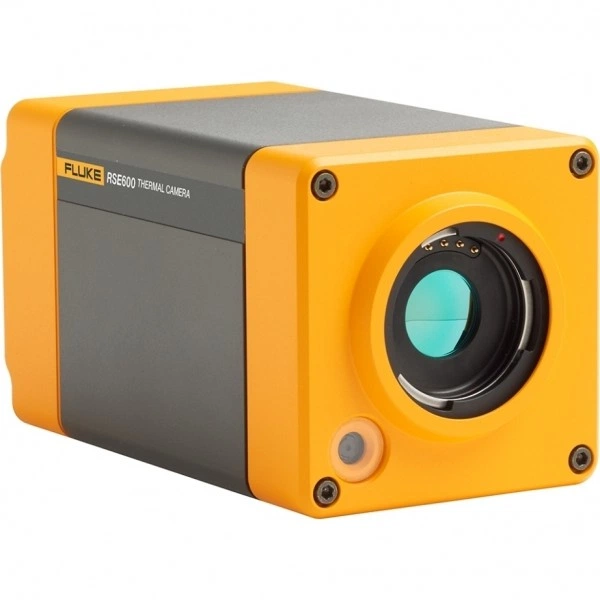

Тепловизор FLUKE RSE600 9Hz. Тепловизионное оборудование FLUKE используют для наблюдения распределения температуры по поверхности. Выбор связан с размером исследуемой детали, расстоянием, условиями съемки и требуемым способом сохранения результата. Физическое разрешение детектора, оптика и параметры отображения характеризуют разные части формирования изображения.
Функциональные возможности RSE600 9Hz
Термограмма помогает найти область, требующую дальнейшей проверки. Температурное отличие само по себе не устанавливает причину неисправности. При сравнении кадров учитывают нагрузку, состояние объекта и положение камеры. Палитра и автоматическая шкала могут менять визуальное впечатление, поэтому условия отображения сохраняют вместе с результатом.
- Устройство может хранить полученные данные на локальном компьютере или в облаке.
- Доступно хранение в обычных графических или видеофайлах, а также в файлах с радиометрическими данными is2 и is3.
- Тепловизор фиксирует температуры в диапазоне от – 10 до + 1200 °C с погрешностью не более 2%.
- Тепловизор Fluke RSE600 9Hz предназначен для проведения стационарных радиометрических исследований.
- Прибор оснащен термочувствительной матрицей с разрешением 640 на 480 точек.
- Угол ее обзора 34° по горизонтали и 25,5° по вертикали.
- Минимальное расстояние для фокусировки – 15 см.
- Частота обновления 9Гц, потому тепловизор Fluke RSE600 9Hz можно использовать для выполнения измерений статичных процессов или динамичных тепловых процессов, протекающих с небольшой скоростью.
- Поддерживается технология IR-Fusion.
- Она предназначена для промышленного применения и имеет 5 мегапикселей для получения максимально четкой картинки.
- Предусмотрена возможность 16-кратного цифрового увеличения.
- Для постоянной связи тепловизора Fluke RSE600 9Hz с ПК используется проводное и беспроводное соединение.
- Камеру можно подключить к компьютеру или планшету с помощью кабеля USB или сетевого кабеля UTP.
- Беспроводная технология Wi-Fi дает возможность подключать к камере планшет.
Технические особенности
При температурной оценке имеют значение фокусировка, свойства поверхности и отраженное излучение. Блестящий участок может отражать окружающий источник тепла. Увеличение изображения на экране не заменяет исходное пространственное разрешение, а обработка не восстанавливает детали, которые не были корректно зарегистрированы.
Основные характеристики
| Параметр | Значение |
|---|---|
| Разрешение ИК-детектора, пиксели | 640 × 480 |
| Диапазон измеряемых температур | От –10 до +1200 °C |
| Разрешение | 640 x 480 |
| Класс защиты IP | IP54 |
| Картинка в картинке (PIP) | Да |
| Зона обзора | 34° (Г) x 25,5° (В) |
| Режим фильтрации (улучшение NETD) | Да |
| Масса (без батареи) | 1 кг (2,2 фунта) |
Применение
При обследовании заранее определяют маршрут, идентификаторы оборудования и набор сохраняемых кадров. Общий вид связывает термограмму с объектом; детали съемки помогают повторить контроль после ремонта. Для отчета используют доступные форматы и функции выбранного исполнения, проверяя совместимость программ и способ переноса данных.
Комплектация и совместимость
Комплект поставки
- ИК-камера со стандартным ИК-объективом1 шт.
- Блок питания от сети переменного тока1 шт.
- Ethernet-кабель1 шт.
- Антенна1 шт.
