Основная информация о тепловизоре
Тепловизор. Тепловая диагностика.
- ИК-детектор
- 320 × 240
- Температура до
- 1200 °C
- Защита
- IP54
Назначение и исполнение

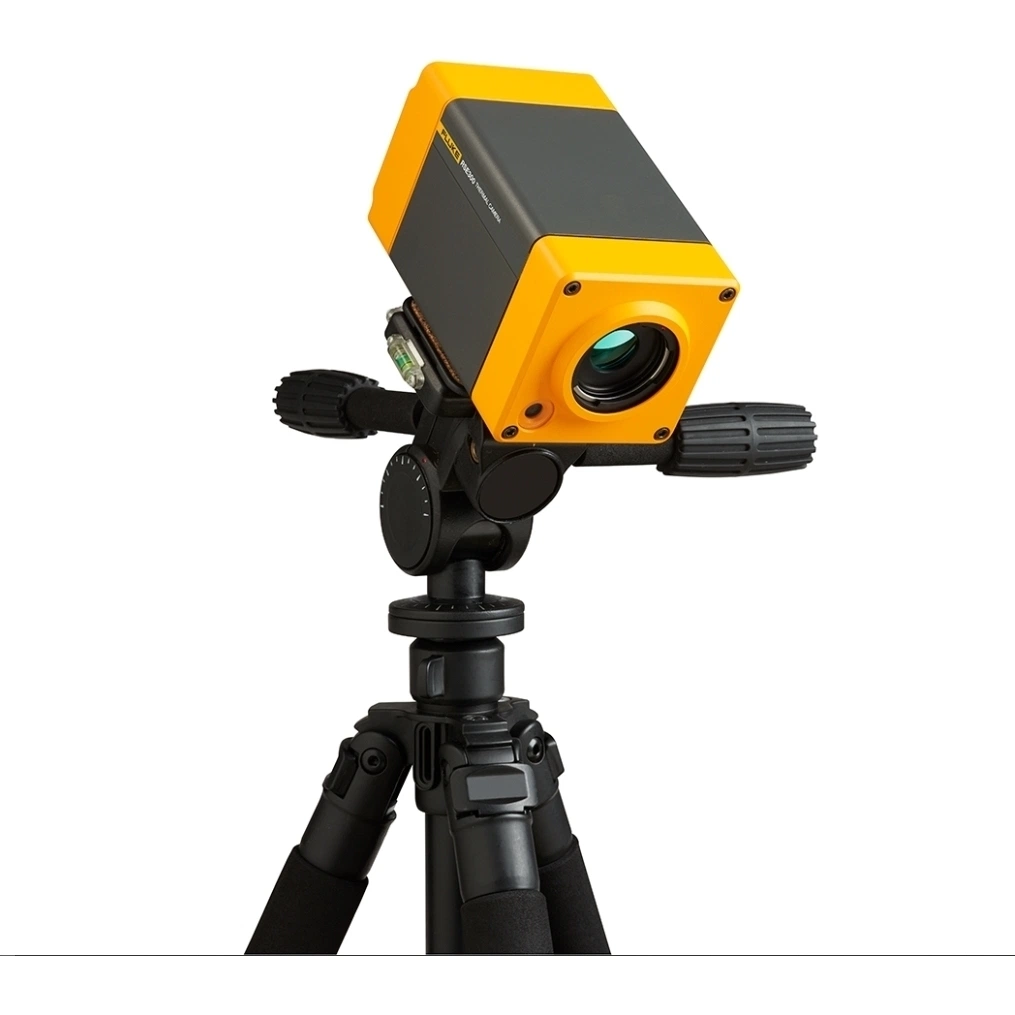

Тепловизор FLUKE RSE300 9Hz. Тепловизионное оборудование FLUKE используют для наблюдения распределения температуры по поверхности. Выбор связан с размером исследуемой детали, расстоянием, условиями съемки и требуемым способом сохранения результата. Физическое разрешение детектора, оптика и параметры отображения характеризуют разные части формирования изображения.
Функциональные возможности RSE300 9Hz
Термограмма помогает найти область, требующую дальнейшей проверки. Температурное отличие само по себе не устанавливает причину неисправности. При сравнении кадров учитывают нагрузку, состояние объекта и положение камеры. Палитра и автоматическая шкала могут менять визуальное впечатление, поэтому условия отображения сохраняют вместе с результатом.
- Возможность измерения температур в диапазоне от – 10 до + 1200 °C.
- Погрешность при выполнении измерений в пределах 2° или 2% в зависимости от диапазона.
- Возможность цветовой сигнализации температуры выше или ниже допустимого уровня, построение изотермы в пределах диапазона.

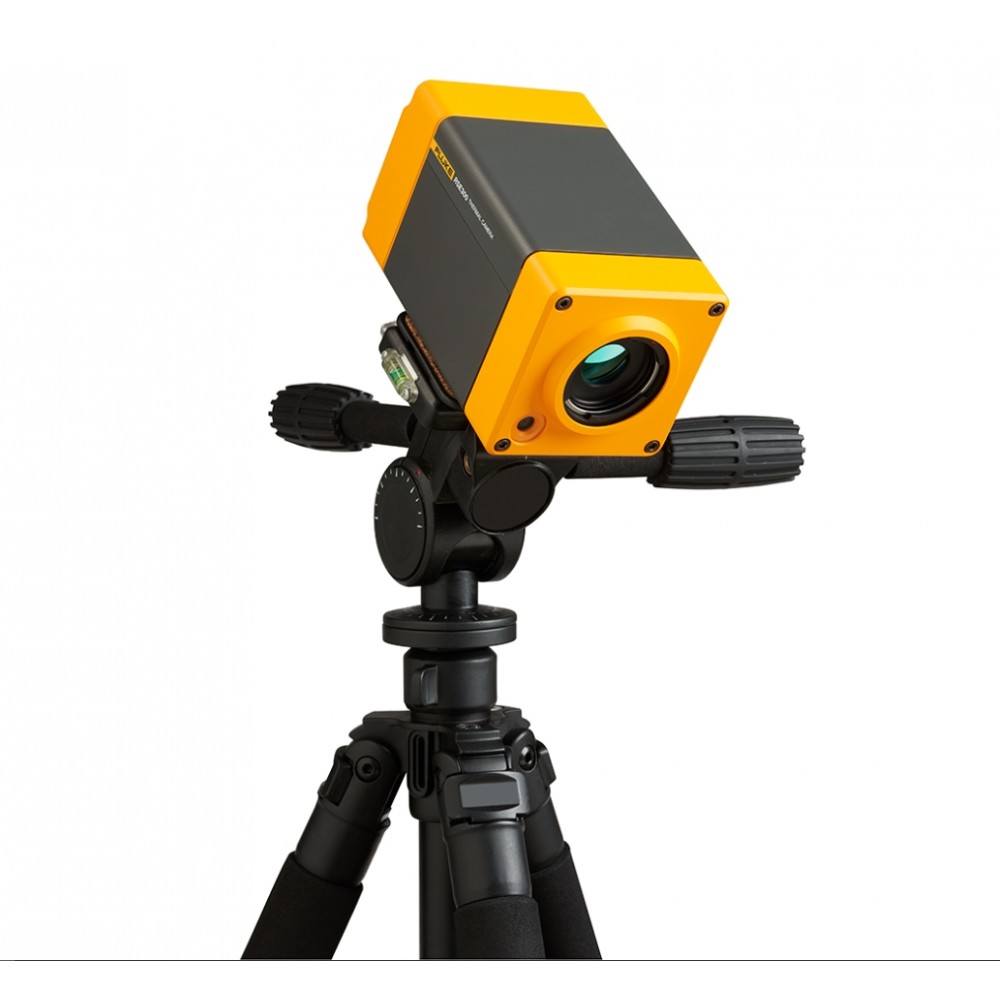

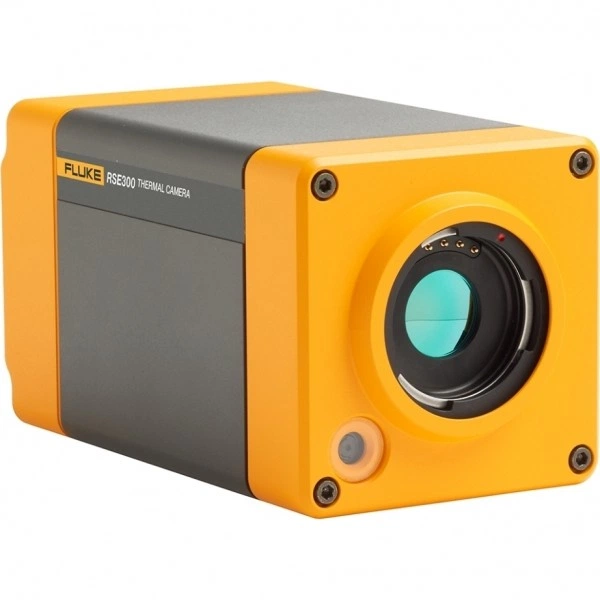

- Тепловизор Fluke RSE300 9Hz представляет собой штативную тепловую камеру, которая позволяет получать изображения предметов и поверхностей в инфракрасном диапазоне и определять их температуру дистанционным способом.
- Устройство имеет разрешение чувствительного элемента 320 на 240 пикселей .
- Сектор обзора со стандартным объективом 24° по горизонтали и 18° по вертикали.
- Устройство может фокусироваться на исследуемых объектах на расстоянии до 15 см от поверхности.
- Тепловизор Fluke RSE300 9Hz можно использовать для непрерывного мониторинга производственных процессов и работы промышленного оборудования.
- Устройство напрямую подключается к компьютеру или планшету и передает на него картинку в инфракрасном диапазоне со скоростью 9 кадров/сек, что позволяет отслеживать динамику изменения температур.
- Анализ можно проводить удаленно с использованием программного обеспечения SmartView.
- Собранные с помощью тепловизора Fluke RSE300 9Hz данные могут храниться на настольном компьютере и выгружаться во внешнее облачное хранилище Fluke Cloud.
- Возможна выгрузка данных без радиометрических данных или с радиометрическими данными с расширением .is2.
- Передача данных на компьютер может осуществляться по проводному соединению через USB-кабель или по беспроводной технологии Wi-Fi.
Технические особенности
При температурной оценке имеют значение фокусировка, свойства поверхности и отраженное излучение. Блестящий участок может отражать окружающий источник тепла. Увеличение изображения на экране не заменяет исходное пространственное разрешение, а обработка не восстанавливает детали, которые не были корректно зарегистрированы.
Основные характеристики
| Параметр | Значение |
|---|---|
| Разрешение ИК-детектора, пиксели | 320 × 240 |
| Диапазон измеряемых температур | От –10 до +1200 °C |
| Разрешение | 320 × 240 |
| Класс защиты IP | IP54 |
| Картинка в картинке (PIP) | Да |
| Зона обзора | 24° (Г) x 18° (В) |
| Режим фильтрации (улучшение NETD) | Да |
| Масса (без батареи) | 1 кг (2,2 фунта) |
Применение
При обследовании заранее определяют маршрут, идентификаторы оборудования и набор сохраняемых кадров. Общий вид связывает термограмму с объектом; детали съемки помогают повторить контроль после ремонта. Для отчета используют доступные форматы и функции выбранного исполнения, проверяя совместимость программ и способ переноса данных.
Комплектация и совместимость
Комплект поставки
- ИК-камера со стандартным ИК-объективом1 шт.
- Блок питания от сети переменного тока1 шт.
- Ethernet-кабель1 шт.
- Антенна1 шт.
