Основная информация об инфракрасной камере
Инфракрасная камера. Тепловая диагностика.
- ИК-детектор
- 640 × 480
- Температура до
- 1200 °C
- Защита
- IP54
Назначение и исполнение

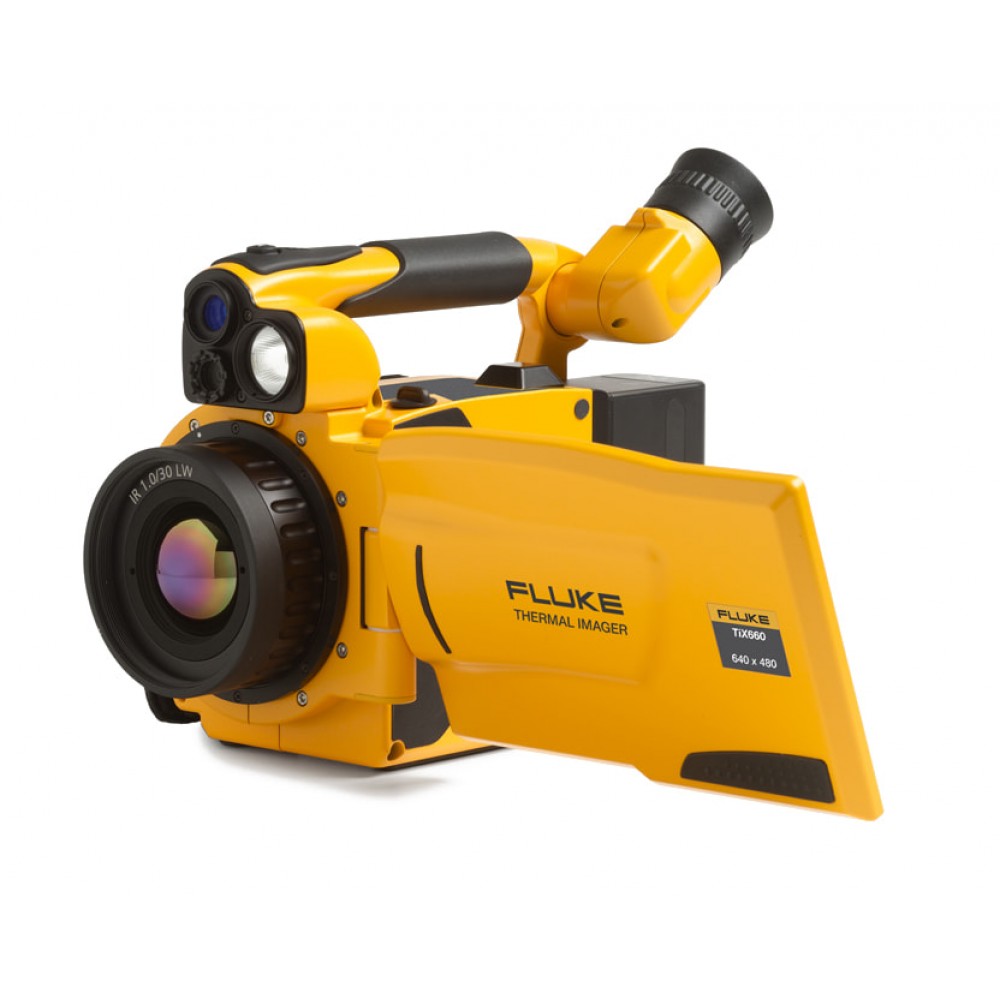

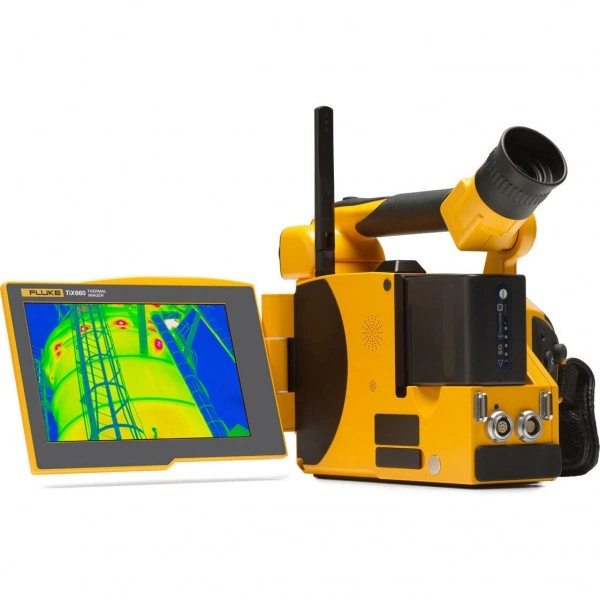

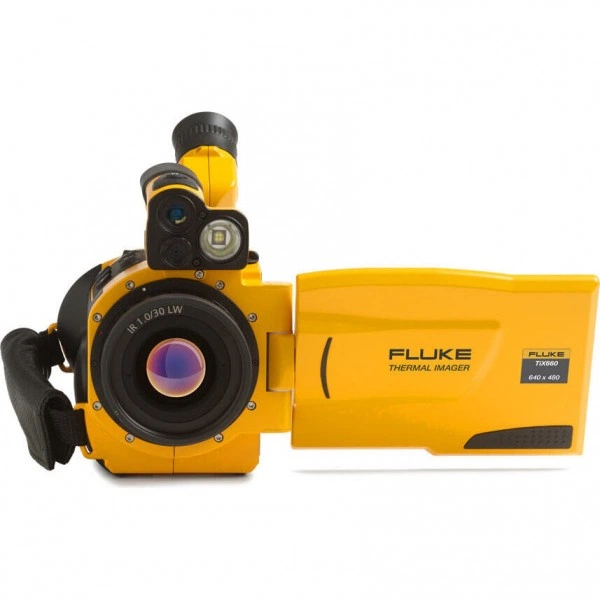

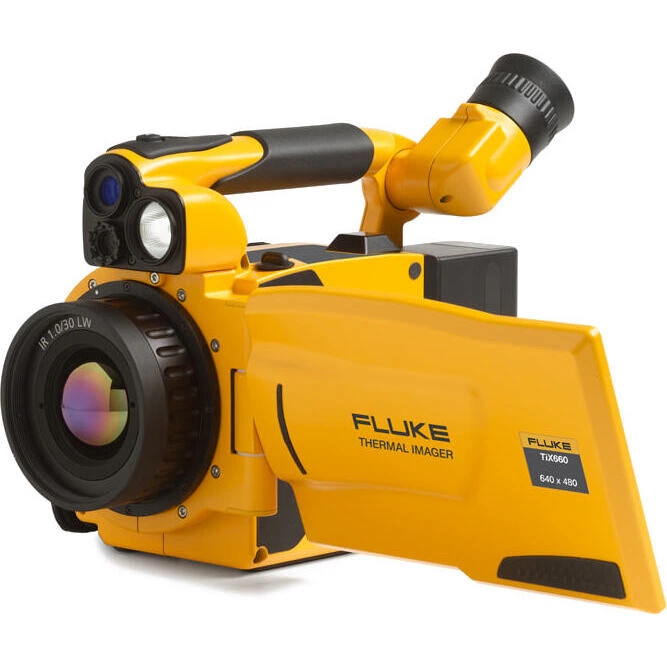

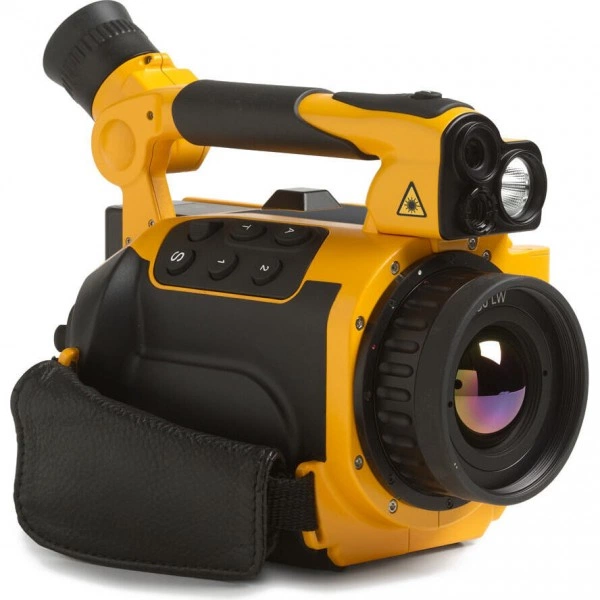

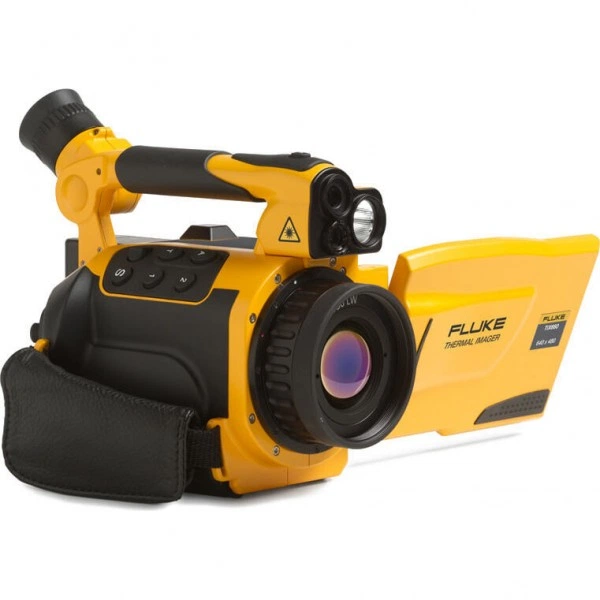

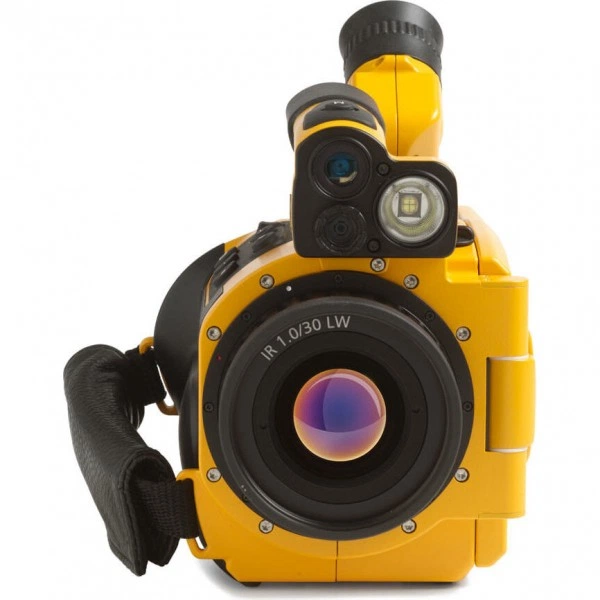

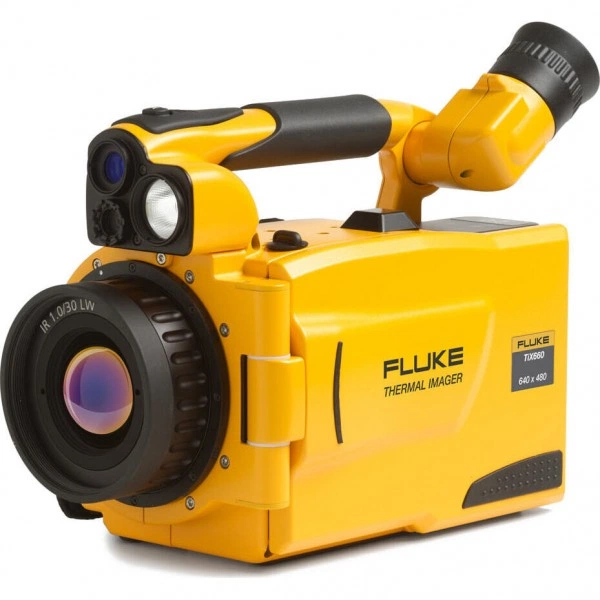

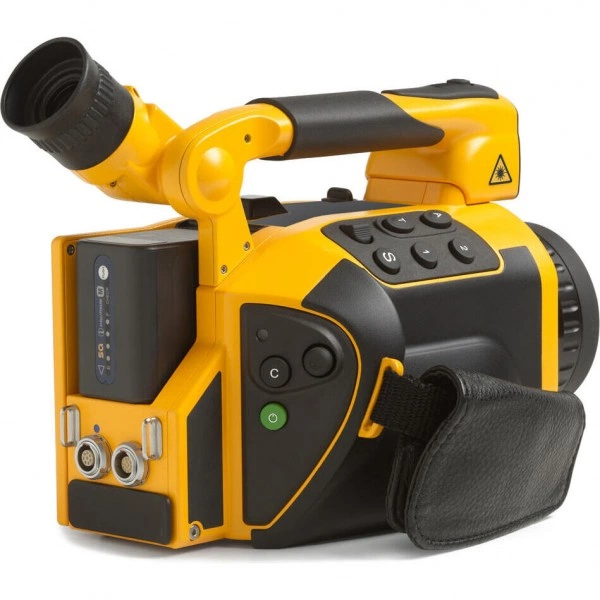

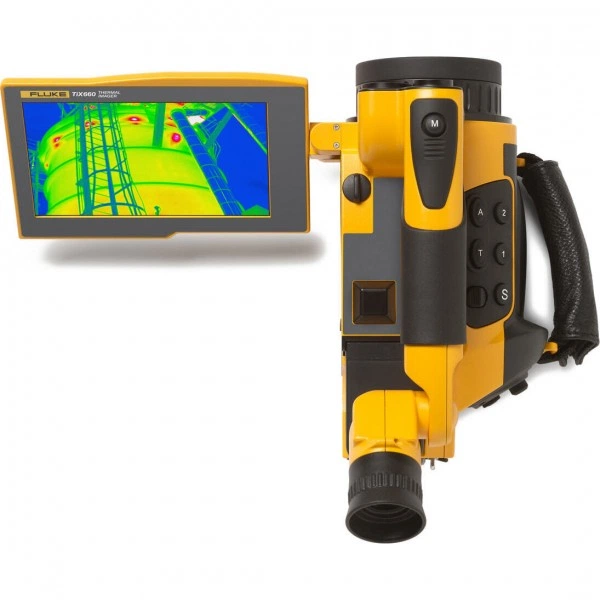

Инфракрасная камера FLUKE TiX660. Тепловизионное оборудование FLUKE используют для наблюдения распределения температуры по поверхности. Выбор связан с размером исследуемой детали, расстоянием, условиями съемки и требуемым способом сохранения результата. Физическое разрешение детектора, оптика и параметры отображения характеризуют разные части формирования изображения.
Функциональные возможности TiX660
Термограмма помогает найти область, требующую дальнейшей проверки. Температурное отличие само по себе не устанавливает причину неисправности. При сравнении кадров учитывают нагрузку, состояние объекта и положение камеры. Палитра и автоматическая шкала могут менять визуальное впечатление, поэтому условия отображения сохраняют вместе с результатом.
- На инфракрасной камере в 4 раза больше пикселей, чем на стандартной камере 320х240 — разрешение 640х480 (307200) пикселей
- Осматривайте области, доступ к которым раньше был ограничен, и получайте потрясающие, высокочеткие инфракрасные изображения.
- Экономьте время на фокусировке благодаря самым современным функциям, обеспечивающим постоянные сфокусированные изображения: Автоматическая фокусировка LaserSharp®, автоматическая фокусировка, ручная и мультифокальная запись EverSharp - доступны на одной камере.
- Экспертная серия Fluke обеспечивает максимальную универсальность всего инфракрасного ассортимента Fluke, позволяющую делать превосходные снимки с большого расстояния. TiX640 совместима с 8 объективами (телеобъективы 2х и 4х, 2 широкоугольных объектива, 3 макросъемочных объектива и 1 стандартный объектив).
- Проводите осмотры с безопасных расстояний и получайте снимки с приближением благодаря камере с 32-кратным цифровым увеличением.
- Выберите подходящий для вашей работы протокол передачи изображения: порты данных камеры: Передача изображения: SD-карта, USB 2.0, видеовыход DVI-D (HDMI). В 2015 году будут доступны GigE Vision и RS232. Программное обеспечение SmartView®: SD-карта В 2015 году будут доступны USB 2.0, GigE Vision и RS232
- Получайте самые четкие изображения IR-Fusion® благодаря камере для съемки в видимом диапазоне с разрешением 8 мегапиксилей.
- Универсальные возможности просмотра изображения на месте с видоискателем для использования вне помещений.
- Программируемые пользователем кнопки для быстрого доступа к часто используемым функциям.
- Совместимость с ПО MATLAB® и LabVIEW® позволяет пользователям интегрировать данные с камеры с инфракрасными видео и изображениями для использования при выполнении научно-исследовательского анализа.
- Единственные ручные камеры, которые могут использовать подконо с частотой кадров 240 Гц для выполнения сложных работ (дополнительная опция).
- Опция 1: 384 × 288 (120 кадров/сек)
- Опция 2: 640 × 120 (240 кадров/сек)
- 8 Дополнительных линз для максимальной универсальности:
- Что такое SuperResolution (Сверхразрешение)?
- SuperResolution (Сверхразрешение) обеспечивает 4-кратное увеличение разрешения, доступного камере.
- Выберите режим SuperResolution (Сверхразрешение) перед тем, как делать снимки.
- Затем перенесите их в программное обеспечение SmartView® и выберите режим SuperResolution (Сверхразрешение) для открытия изображения состоящего из 3 145 728 пикселей и посмотрите на инфракрасный снимок совершенно по-новому.
- Режим EverSharp использует привод фокуса для захвата нескольких изображений с разными фокальными расстояниями при нажатии на кнопку Используя специальные алгоритмы, программное обеспечение SmartView® совмещает снимки, сделанные с разных фокальных расстояний, и создает изображение с четкой детализацией не только в начальной точке фокуса, но и усиливает фокус элементов рядом с фокальной точкой.
- Камеры экспертной серии (TiX1000, TiX660 и TiX640) имеют дополнительный режим Подокна (доступно при покупке камеры).
Технические особенности
При температурной оценке имеют значение фокусировка, свойства поверхности и отраженное излучение. Блестящий участок может отражать окружающий источник тепла. Увеличение изображения на экране не заменяет исходное пространственное разрешение, а обработка не восстанавливает детали, которые не были корректно зарегистрированы.
Основные характеристики
| Параметр | Значение |
|---|---|
| Разрешение ИК-детектора, пиксели | 640 × 480 |
| Диапазон измеряемых температур | От –40 до +1200 °C |
| ПО SmartView™ | Да |
| Класс защиты | IP54 |
| Голосовая аннотация | Да |
| Частота кадров | 60 и 9 Гц |
| А/Ц преобразование | 16 бит |
| Картинка в картинке (PIP) | Да |
Применение
При обследовании заранее определяют маршрут, идентификаторы оборудования и набор сохраняемых кадров. Общий вид связывает термограмму с объектом; детали съемки помогают повторить контроль после ремонта. Для отчета используют доступные форматы и функции выбранного исполнения, проверяя совместимость программ и способ переноса данных.
Комплектация и совместимость

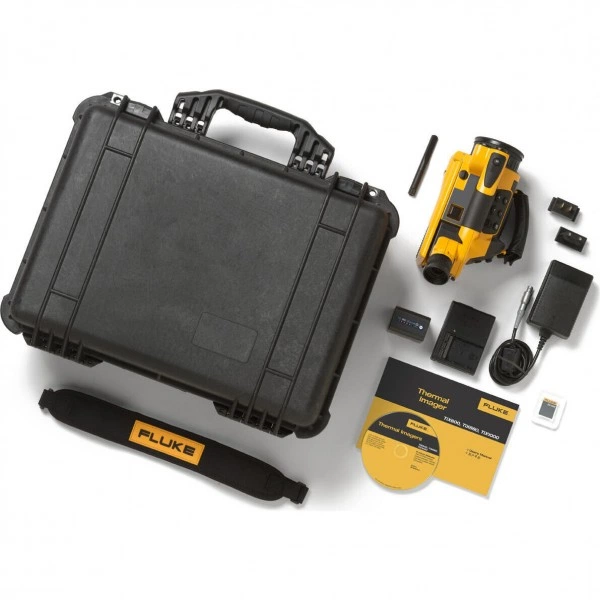

Комплект поставки
- Инфракрасная камера Fluke TiX6601 шт.
- Две аккумуляторные батареи1 шт.
- Зарядное устройство для аккумуляторов и адаптер1 шт.
- Сетевой адаптер1 шт.
- SD-карта и устройство считывания SD-карт памяти (8 Гб)1 шт.
- Защитная крышка объектива1 шт.
- Ремешки для руки и шеи1 шт.
- Гарантийная карта и инструкции по безопасности1 шт.
- Поверочный сертификат1 шт.
- Программное обеспечение SmartView®1 шт.
- Компакт-диск с руководствами по прибору1 шт.
- Отпечатанные руководства1 шт.
- Футляр для переноски1 шт.
Совместимость
- 8 Объективами (телеобъективы 2х и 4х, 2 широкоугольных объектива, 3 макросъемочных объектива и 1 стандартный объектив)
