Как выбрать токовые клещи Fluke для электрика: AC/DC, True-RMS, пусковой ток и iFlex

Токовые клещи выбирают под измерение, которое предстоит сделать. Для проверки нагрузки в сети переменного тока важны True-RMS и подходящий диапазон. Для аккумуляторов нужны клещи с измерением DC именно губками. Для пуска двигателя — режим Inrush. Для толстого проводника и тесного щита — совместимость с iFlex. Один большой предел «1000 А» ещё не отвечает ни на один из этих вопросов.

Какие токовые клещи Fluke выбрать электрику? Для обычных измерений AC до 400 А рассмотрите Fluke 323; если нужны температура и ёмкость — 324. Для AC/DC до 400 А, частоты и Min/Max — 325. Для пускового тока и промышленного обслуживания — 319 либо серия 374 FC / 375 FC / 376 FC. У 376 FC предел через губки составляет 999,9 А AC/DC, а комплектный iFlex расширяет измерение переменного тока до 2500 А. Миллиамперные утечки — отдельная задача для 368 FC / 369 FC.

Ниже — выбор внутри линейки Fluke: характеристики, ограничения и рабочие сценарии. Под «AC/DC» в сравнении клещей понимается измерение тока через губки; измерение напряжения щупами указано отдельно. Это важное различие: прибор может измерять постоянное напряжение и при этом не измерять постоянный ток клещами.

Выбор токовых клещей: восемь вопросов до покупки

Полезнее составить короткий список измерений, чем искать универсальную «лучшую модель». Электрик, обслуживающий квартиру, специалист по вентиляции и инженер промышленного предприятия могут работать с одной маркой приборов, но нуждаться в совершенно разных клещах.

1. Какой ток измеряется — AC, DC или оба? Сеть 50 Гц и выход аккумулятора требуют разных возможностей датчика. Ищите строку AC current / DC current, а не только AC/DC voltage.
2. Каков обычный ток, а не только максимальный? При ежедневной работе с нагрузками 5–30 А полезен младший диапазон 40 А. При работе с вводами и мощными двигателями важнее запас по верхнему пределу.
3. Насколько искажена форма тока? Светодиодные драйверы, импульсные блоки питания, ИБП и электронные приводы — аргумент в пользу True-RMS. При этом учитывайте частотную полосу и допустимый коэффициент амплитуды.
4. Нужно ли ловить пуск? Если да, ищите отдельный Inrush. Функция Min/Max сама по себе не означает, что прибор подходит для измерения пускового тока двигателя.
5. Поместится ли проводник в губки? Измерьте наружный диаметр вместе с изоляцией и оцените пространство для открытия губок. Диаметр 30 мм в паспорте — не сечение кабеля 30 мм².
6. Нужен ли гибкий датчик? iFlex помогает с крупными проводниками и неудобным доступом, но требует совместимого прибора и измеряет AC. Проверьте, входит ли он в комплект.
7. Где будет измерение? Категория CAT и напряжение должны соответствовать месту работы. Предел измерения напряжения и категория безопасности — разные характеристики.
8. Что требуется кроме ампер? Температура, ёмкость, частота, измерение милливольт, регистрация и просмотр на телефоне полезны только тогда, когда решают вашу рабочую задачу.

После этих вопросов выбор обычно сужается до двух-трёх приборов. Сравнить доступные модели можно в каталоге токоизмерительных клещей Fluke, а технические различия — по таблицам ниже.

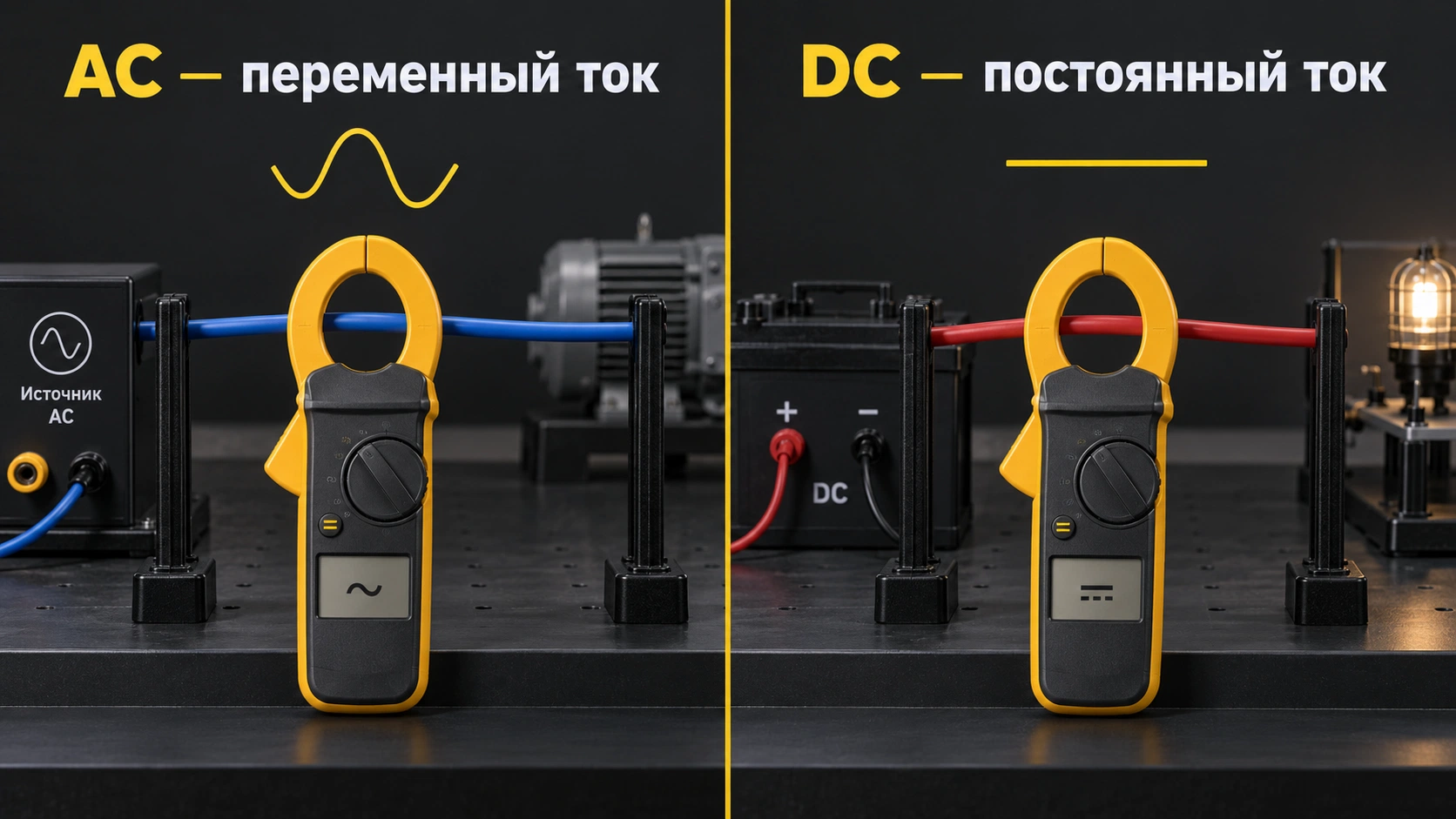

Токовые клещи постоянного и переменного тока: что означает AC/DC

AC — переменный ток. DC — постоянный. Обычные трансформаторные клещи реагируют на переменное магнитное поле, поэтому постоянный ток таким датчиком не измерить. В клещах AC/DC используются датчики, способные воспринимать и постоянную составляющую магнитного поля; распространённый принцип — эффект Холла.

Для выбора важнее не устройство датчика, а конкретный режим прибора. У Fluke 323 и 324 есть измерение AC/DC напряжения щупами до 600 В, но через губки они измеряют только AC. Fluke 325 уже измеряет AC и DC ток до 400 А. У 374 FC и 375 FC предел через губки — 600 А AC/DC, у 376 FC — 999,9 А AC/DC.

Когда достаточно клещей AC

Для измерения тока в фазном проводнике бытовой сети, проверки распределения нагрузки по фазам, контроля электрического нагревателя или линии освещения DC может не понадобиться. Тогда разумно выбирать по True-RMS, диапазону, удобству доступа и категории CAT. Покупка AC/DC «на всякий случай» оправдана, если такие задачи действительно появляются в работе.

Когда нужны клещи AC/DC

Постоянный ток встречается в аккумуляторных системах, цепях зарядки, DC питании оборудования и солнечных установках. Но внутри этих задач требования различаются. Для силового DC тока подходят одни клещи, для десятков миллиампер в автомобиле — другие. Высоковольтная солнечная цепь дополнительно требует соответствующей категории и допуска по напряжению: само наличие DC режима не разрешает работать на любом DC объекте.

В пределах рассмотренной линейки Fluke 325 удобен как компактный вариант AC/DC. Для более высоких токов можно рассматривать 317/319 и серию 370 FC. Для PV-систем с высоким DC напряжением существует специализированный 393 FC, а не просто «любые клещи с DC».

Зачем обнулять DC клещи

DC измерение чувствительно к смещению нуля, остаточной намагниченности и внешним полям. На моделях с функцией ZERO нулевую поправку устанавливают с закрытыми губками без измеряемого проводника, в условиях, описанных в руководстве. После изменения положения прибора или температурных условий может потребоваться повторная проверка нуля.

Если у аккумулятора ток идёт в противоположную сторону, показание может изменить знак. Это полезно для различения зарядки и разрядки, но направление отсчёта определяется ориентацией клещей. Положительное число само по себе не означает «заряд»: сначала установите направление измерения.

Токовые клещи True-RMS: зачем электрику истинное среднеквадратичное значение

True-RMS означает измерение действующего, или среднеквадратичного, значения переменного сигнала. По физическому смыслу оно связано с тепловым действием тока. Если через одинаковое сопротивление проходит переменный ток с RMS 10 А или постоянный ток 10 А, их средняя тепловая мощность будет одинаковой.

Для чистой синусоиды действующее значение можно получить из среднего выпрямленного значения с коэффициентом приблизительно 1,11. Но электронная нагрузка часто потребляет ток короткими импульсами. Прибор, рассчитанный на синусоиду, может показать убедительное число с несколькими знаками и при этом неправильно оценить реальную нагрузку.

True-RMS особенно полезен на линиях со светодиодным освещением, компьютерными блоками питания, ИБП и преобразовательной техникой. У Fluke 323/324/325 и рассматриваемых 317/319, 374 FC/375 FC/376 FC предусмотрено RMS измерение AC; выбирать внутри этих групп нужно уже по остальным возможностям.

Чего True-RMS не гарантирует

Надпись True-RMS не делает прибор универсальным анализатором любого сигнала. Паспортная погрешность действует при определённых условиях. Важны частота, амплитуда импульсов, выбранный диапазон и коэффициент амплитуды — отношение пикового значения к RMS. У синусоиды этот коэффициент около 1,414; у импульсного тока он может быть выше.

Например, для 376 FC производитель указывает допустимый коэффициент амплитуды 3 при 500 А и 1,42 у верхнего предела около 1000 А; при коэффициенте больше 2 предусмотрена дополнительная погрешность. Значит, два сигнала с одинаковым RMS могут оказаться для прибора разными по сложности измерения. Вблизи максимального предела запас по импульсной амплитуде уменьшается.

Частотник: True-RMS и фильтр решают разные задачи

На входе частотного преобразователя и на его выходе условия различаются. На выходе присутствует ШИМ, поэтому важно понимать, какое значение нужно: основная составляющая, суммарное тепловое действие или оценка формы сигнала. У 375 FC и 376 FC есть встроенный фильтр низких частот для работы с приводами; у 374 FC такого фильтра нет.

Фильтр подавляет часть высокочастотного содержимого. Поэтому показание с фильтрацией и полное широкополосное RMS — не взаимозаменяемые величины. Если задача состоит в оценке гармоник, качества электроэнергии, быстрых выбросов или причин повреждения изоляции двигателя, одних клещей может быть недостаточно: потребуется прибор с соответствующим методом измерения.

400 А, 600 А или 1000 А: диапазон и точность токовых клещей

Верхний предел отвечает на вопрос «не выйдет ли измерение за диапазон». Для повседневной работы не менее важно, насколько хорошо прибор измеряет ваш обычный ток. Клещи на 1000 А не обязательно дадут более полезный результат при нагрузке 10–20 А, чем модель с отдельным диапазоном 40 А.

Разрешение — это шаг показания, а не погрешность

Разрешение 0,01 А означает, что соседние показания отличаются на 10 мА. Это не обещание точности ±10 мА. Погрешность обычно записана как ±(% от показания + число единиц младшего разряда). Английское digits здесь означает вклад младшего разряда, а не количество знаков после запятой.

У Fluke 325 на диапазоне 40,00 А шаг составляет 0,01 А. Для AC 45–65 Гц указана погрешность 2% + 5 единиц младшего разряда. При показании 20,00 А расчёт даёт:

±(20,00 × 0,02 + 5 × 0,01) = ±0,45 А.

Если то же показание 20,0 А оценивать на диапазоне с шагом 0,1 А и такой же записью погрешности, результат будет ±(0,4 + 0,5) = ±0,9 А. Это два разных результата при одинаковых «2%» в паспорте. Пример расчётный: он объясняет влияние диапазона, а не описывает проведённый тест приборов.

Малые токи: смотрите нижнюю границу нормированной точности

Прибор может отображать число, для которого производитель не нормирует указанную точность. Например, у 317/319 спецификация True-RMS AC тока действует от 5% до 100% диапазона. Для диапазона 40 А нижняя граница составляет 2 А. Наличие шага 0,01 А не превращает такие клещи в прибор для точного измерения 30 мА.

Поэтому для поиска миллиамперной утечки нужны специализированные клещи. У 369 FC на диапазоне 3 мА разрешение 0,001 мА, то есть 1 мкА, а минимальное нормированное значение указано 10 мкА RMS. Этот пример хорошо показывает разницу между возможностью вывести цифры и метрологическими условиями измерения.

Запас по току нужен и для пуска

Двигатель с рабочим током 80 А при конкретном способе пуска может потреблять несколько сотен ампер. Если ожидаемый стартовый ток 640 А, модель с пределом 600 А не подходит для его уверенного измерения губками, даже если рабочий режим находится далеко от предела. Это условный пример с восьмикратным пусковым током; реальную кратность устанавливают по данным двигателя и измерению.

При AC измерении запас иногда можно получить с iFlex на совместимом приборе. При DC предел гибкого датчика не помогает: iFlex DC ток не измеряет. Также учитывайте частоту и температурные условия, дополнительные поправки за положение проводника и коэффициент амплитуды.

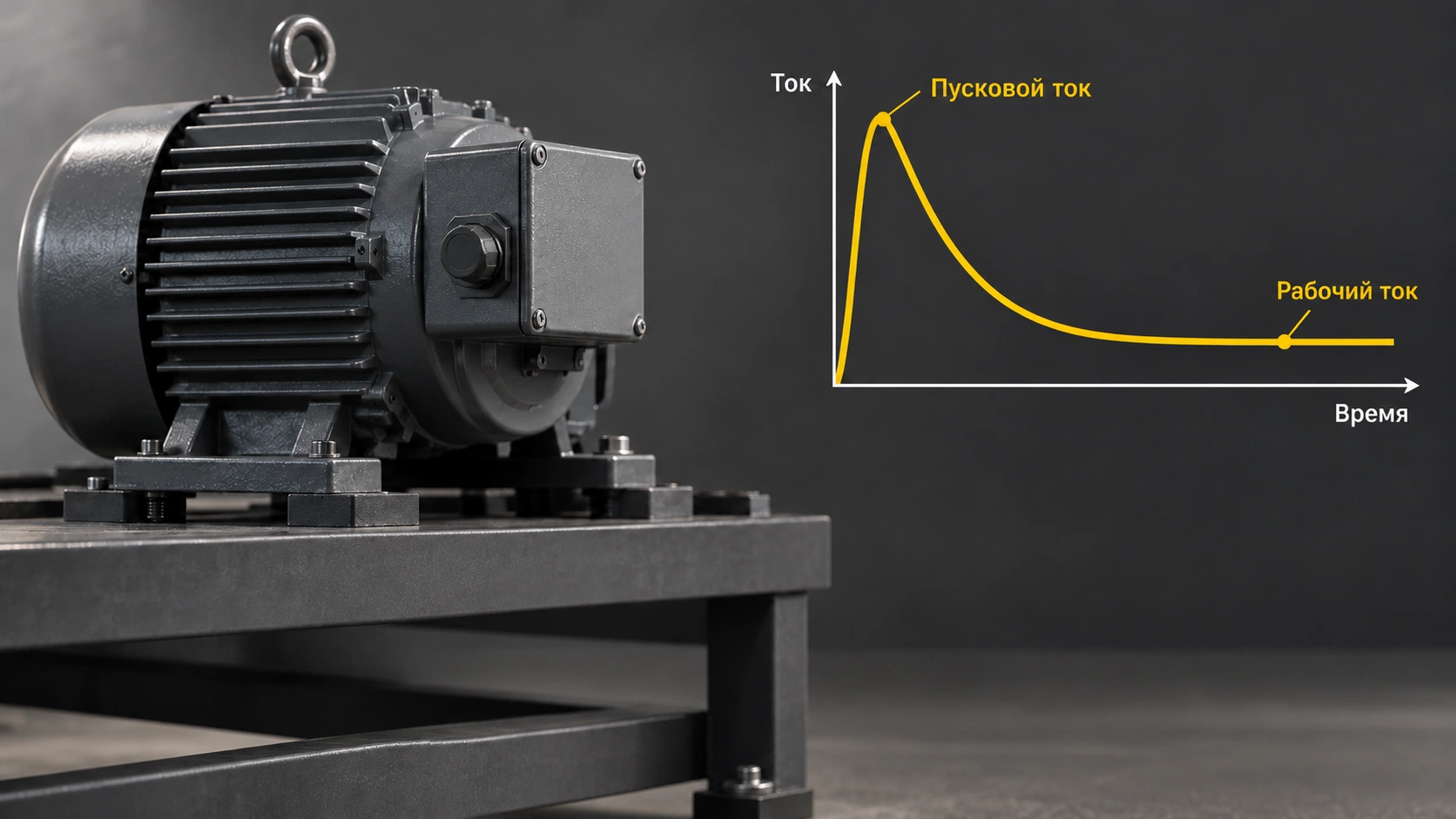

Пусковой ток токовыми клещами: зачем нужен Inrush

Inrush — режим измерения тока в начальный момент включения нагрузки. Он нужен при диагностике пуска электродвигателей, компрессоров и другой техники с кратковременным повышенным потреблением. Основная проблема обычного наблюдения за дисплеем — пуск заканчивается раньше, чем человек успевает прочитать нужное значение.

Почему Max, Peak и Inrush нельзя считать одной функцией

• HOLD удерживает показание. Сам по себе он не ловит быстрый старт.
• Min/Max фиксирует минимальные и максимальные значения в рамках своего алгоритма и времени реакции.
• Peak, если предусмотрен, регистрирует пиковую величину с указанным в паспорте временем захвата. Пик мгновенного тока отличается от RMS в выбранном интервале.
• Inrush синхронизирует измерение с событием запуска и оценивает ток в установленном временном окне.

Для серии Fluke 370 и 381 производитель описывает около 400 выборок за 100 мс после срабатывания режима Inrush. У 319 время интегрирования пускового тока также составляет 100 мс. Это позволяет получать сопоставимые результаты при повторных запусках, но не заменяет запись полной осциллограммы.

Поэтому Fluke 325 с Min/Max нельзя считать прямой заменой 319 или 376 FC в задаче пуска. И наоборот: максимальный мгновенный выброс, ток за первые 100 мс и длительность разгона отвечают на разные диагностические вопросы. Для пуска длительностью несколько секунд одно значение Inrush описывает только часть события.

Как измерить пусковой ток

1. Уточните ожидаемый ток, частоту, выбранный диапазон и допустимость метода для прибора.
2. Подготовьте доступ к одному проводнику и установите губки либо совместимый гибкий датчик при безопасных условиях.
3. Выберите нужный режим измерения и активируйте Inrush до включения нагрузки.
4. Выполните запуск по рабочей процедуре оборудования и считайте результат.
5. Отдельно измерьте установившийся ток. При необходимости повторите запуск в сопоставимых условиях, соблюдая допустимую частоту пусков двигателя.

В журнале диагностики полезно записать ток пуска, рабочий ток, нагрузку механизма, способ пуска и напряжение. Если менялись условия, сравнение двух чисел без этой информации может оказаться бессмысленным.

Почему автомат не отключается при токе выше номинала

Номинал автомата не является мгновенным жёстким пределом тока. Срабатывание зависит от величины и длительности перегрузки, характеристики аппарата и состояния цепи. Кратковременный пусковой ток выше номинального может быть допустимым; длительная перегрузка — уже другая ситуация.

Значение Inrush помогает диагностике, но само по себе не обосновывает замену автомата на больший номинал. Защиту согласуют с проводниками, оборудованием и условиями отключения. Если нужно выяснить причину отключения, сопоставьте ток, время события и характеристику конкретного защитного аппарата.

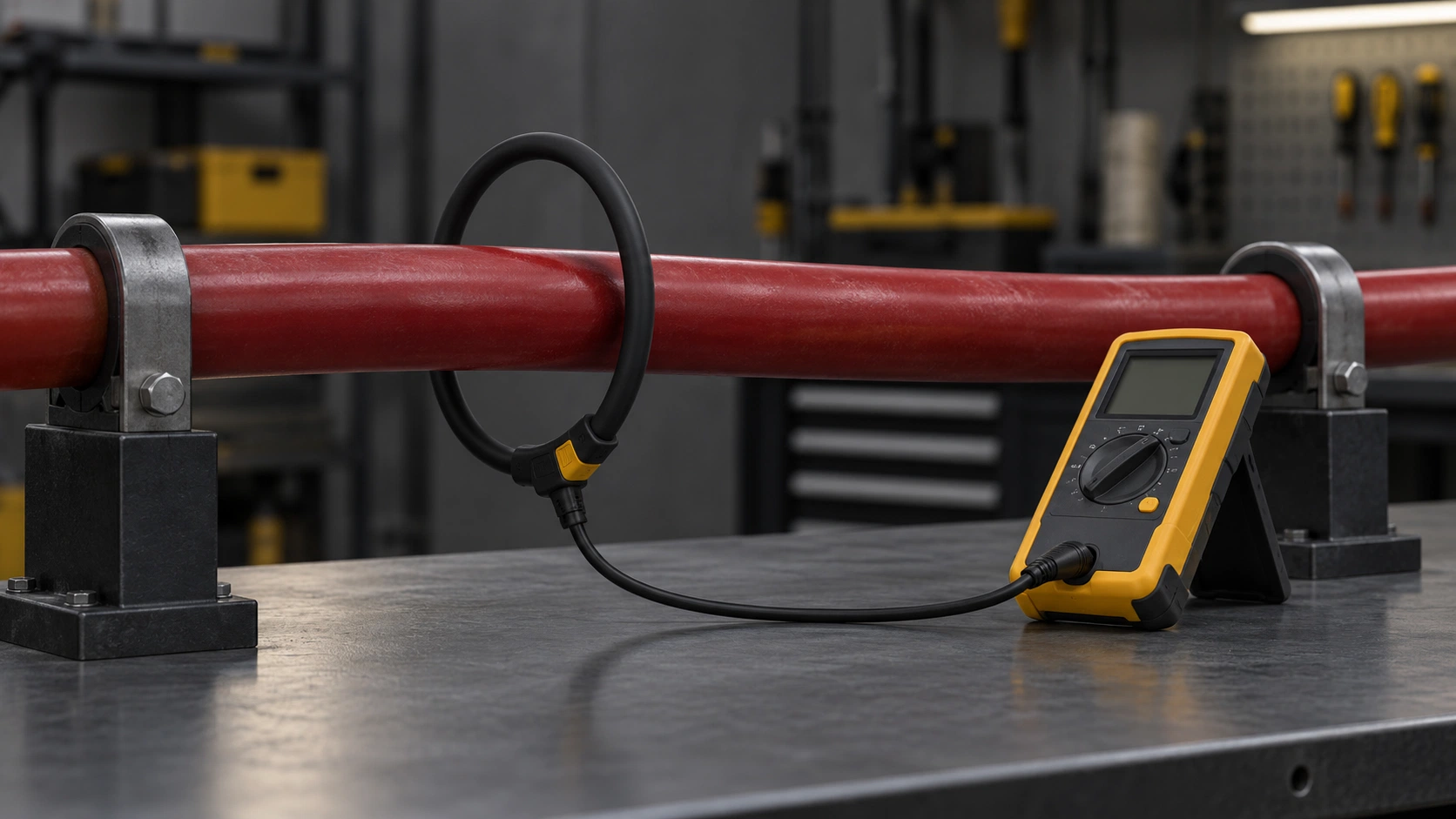

iFlex: гибкие токовые клещи для больших токов и тесных щитов

iFlex — гибкий датчик переменного тока, который подключается к совместимому прибору Fluke. Вместо жёстких губок проводник охватывает замкнутая гибкая петля. Это полезно, когда обычные губки не проходят между кабелями или не охватывают проводник нужного размера.

В серии 374 FC / 375 FC / 376 FC iFlex расширяет измерение AC тока до 2500 А. У 376 FC он входит в стандартную комплектацию, для 374 FC и 375 FC предусмотрен как дополнительный аксессуар. Уточняйте конкретный артикул: существуют комплекты с разной длиной петли и составом принадлежностей.

Четыре ограничения iFlex, которые стоит знать заранее

1. Он измеряет AC, а не DC. Фраза «AC/DC клещи с iFlex» описывает возможности прибора в целом; DC измеряется жёсткими губками.
2. Он не универсален для любого мультиметра. Нужны совместимый вход, датчик и режим. Наличие гнёзд для щупов не подтверждает совместимость.
3. Его погрешность отличается от погрешности губок. Для серии 370 FC в документации приведено 3% + 5 единиц младшего разряда при 5–500 Гц для гибкого датчика. Учитываются и дополнительные условия.
4. Положение проводника влияет на результат. Петлю замыкают полностью; оптимальное положение проводника, влияние соседних полей и поправки указаны в руководстве.

В руководстве серии 370 FC приведены дополнительные ошибки положения ±0,5%, ±1% и ±2% для разных расстояний от оптимального положения и разных размеров датчика. Это не повод отказаться от iFlex, а причина устанавливать его воспроизводимо. При сравнении измерений сохраняйте положение петли и проводника.

Длина петли в дюймах — не допустимый диаметр кабеля. Например, 18 дюймов — около 45,7 см длины, но реальный свободный проход определяется конструкцией и замком. Для плотного щита заранее оцените не только охват, но и возможность провести конец датчика, закрыть соединитель и вывести кабель к прибору.

На Fluke 376 FC с iFlex имеет смысл смотреть, если гибкий датчик нужен регулярно. При покупке 374 FC или 375 FC без датчика сравнивайте итоговый комплект, а не только цену корпуса прибора.

Сравнение токовых клещей Fluke: какие различия действительно важны

Таблицы ниже относятся к указанным моделям. Суффикс FC важен: характеристики, беспроводные функции и комплектация версии без FC могут отличаться. Предел напряжения приведён для измерения щупами, ток — через губки, если прямо не указано иное.

Компактные модели: Fluke 323, 324, 325, 317 и 319

Выбор компактных клещей по измерительным возможностям

Модель	Ток через губки	Напряжение щупами	Отличительные функции	Inrush / iFlex
Fluke 323	AC: 400,0 А DC: нет	AC/DC: 600 В	True-RMS; сопротивление до 4 кОм; HOLD	Нет / нет
Fluke 324	AC: 40,00 / 400,0 А DC: нет	AC/DC: 600 В	True-RMS; температура −10…400 °C; ёмкость до 1000 мкФ; подсветка	Нет / нет
Fluke 325	AC/DC: 40,00 / 400,0 А	AC/DC: 600 В	True-RMS; частота 5–500 Гц; температура −10…400 °C; сопротивление до 40 кОм; Min/Max	Нет / нет
Fluke 317	AC/DC: 40,00 / 600,0 А	AC/DC: 600 В	True-RMS; шаг 0,01 А на диапазоне 40 А; сопротивление до 4 кОм	Нет / нет
Fluke 319	AC/DC: 40,00 / 600,0 / 1000 А	AC/DC: 600 В	True-RMS; частота 5–500 Гц; измерение пуска за 100 мс	Есть / нет

У 323/324/325 диаметр охватываемого проводника — до 30 мм, категория CAT III 600 В / CAT IV 300 В. У 317/319 раскрытие составляет 37 мм, категория CAT III 600 В. Более широкие губки могут оказаться важнее дополнительной функции, если прибор ежедневно используется в плотном кабельном отсеке.

323 или 325? Если ток всегда переменный, температура и частота не нужны, базовый набор 323 может быть достаточным. Если нужны DC, более мелкий шаг на диапазоне 40 А и дополнительные измерения, 325 расширяет возможности. 324 или 325? Оба удобны для задач с температурой и ёмкостью, но DC ток, частота и Min/Max появляются у 325. 317 или 319? У 319 есть Inrush, частота и верхний диапазон 1000 А; у 317 этих возможностей нет.

«Я использую Fluke 323 как основной прибор для работ по дому».

Такая оценка описывает личный сценарий пользователя, а не метрологический тест. Для выбора достаточно сопоставить свои задачи с паспортом: повседневные AC измерения и диагностика DC питания требуют разного набора функций.

Промышленная серия: Fluke 374 FC, 375 FC и 376 FC

Серия 370 FC: ток, гибкий датчик и работа с приводами

Характеристика	374 FC	375 FC	376 FC
Ток через губки AC/DC	600,0 А	600,0 А	999,9 А
Шаг показания тока через губки	0,1 А	0,1 А	0,1 А
AC с iFlex	До 2500 А; датчик отдельно	До 2500 А; датчик отдельно	До 2500 А; датчик в комплекте
Напряжение AC/DC	1000 В	1000 В	1000 В
True-RMS / Inrush / Min-Max	Есть	Есть	Есть
Частота 5–500 Гц	Нет	Есть	Есть
Фильтр для приводов VFD	Нет	Есть	Есть
Сопротивление	До 6 кОм	До 60 кОм	До 60 кОм
Диапазон DC милливольт	Нет	500,0 мВ	500,0 мВ
Fluke Connect	Есть	Есть	Есть
Встроенная регистрация Logging	Нет	Есть	Есть
Категория безопасности	CAT III 1000 В / CAT IV 600 В	CAT III 1000 В / CAT IV 600 В	CAT III 1000 В / CAT IV 600 В

Раскрытие жёстких губок у этой серии — 34 мм. Совместимость с Fluke Connect и встроенная регистрация — разные пункты: у 374 FC есть беспроводная связь, но нет того же встроенного Logging, который указан для 375 FC и 376 FC. Возможности приложения и его доступность проверяйте для своего телефона и региона.

374 FC или 375 FC? Доплата за 375 FC имеет технический смысл, если нужны частота, фильтр VFD, диапазон милливольт, регистрация или более широкий предел сопротивления. 375 FC или 376 FC? У 376 FC выше предел тока губками и включён iFlex. При одинаковой задаче до 600 А и отсутствии потребности в гибком датчике эти преимущества могут быть избыточны.

«Мне особенно нравится Bluetooth с приложением для удалённого просмотра на телефоне».

Удалённое чтение удобно, когда прибор уже установлен в допустимых условиях, а показания нужно наблюдать с другой позиции. Оно не меняет категорию безопасности и не отменяет требования к установке датчика.

Где в этой системе Fluke 305, 381, 369 FC и 393 FC

Fluke 305 имеет предел AC тока 999,9 А и измеряет AC/DC напряжение до 600 В. Однако большой предел AC не добавляет измерение DC тока и не делает его эквивалентом 376 FC по пусковым, беспроводным и гибким измерениям. Сравнивайте функции конкретного исполнения: в карточках и документации встречаются разные редакции характеристик.

Fluke 381 интересен съёмным удалённым дисплеем. Это отдельное конструктивное решение; его нельзя автоматически приравнивать к Bluetooth и Fluke Connect у модели с суффиксом FC. Если задача именно в чтении из другой точки, сравнивайте способ удалённого отображения, а не только амперный предел.

Fluke 368 FC / 369 FC относятся к клещам для AC утечки. У 369 FC раскрытие 61 мм, предел 60 А и разрешение до 1 мкА на младшем диапазоне. Они полезны для малых дифференциальных токов, но не заменяют силовые AC/DC клещи для DC питания и высоких токов.

Fluke 393 FC предназначен для высоковольтных DC задач, в том числе солнечных установок: измерение напряжения до 1500 В DC и 1000 В AC, ток через губки до 999,9 А AC/DC, с iFlex до 2500 А AC. Ключевой допуск — CAT III 1500 В DC. Его нельзя переносить на другие клещи Fluke, даже если у них есть режим DC.

Какие токовые клещи выбрать электрику: восемь рабочих сценариев

1. Квартира, частный дом, обслуживание обычных линий AC

Основные задачи — измерить нагрузку, проверить цепь, оценить распределение потребителей. Начните с True-RMS, удобства губок и соответствия CAT месту измерения. Fluke 323 закрывает базовый набор AC измерений. При необходимости отдельного диапазона 40 А, подсветки, температуры и ёмкости сравните его с 324.

2. Электрик с периодическими задачами DC

Если кроме сети встречаются аккумуляторное питание и силовые DC цепи до 400 А, посмотрите на 325. Он объединяет AC/DC ток и ряд дополнительных функций в компактном корпусе. Но для поиска токов покоя в десятки миллиампер сначала оцените погрешность и нижнюю границу измерений: сам DC режим не решает задачу малых токов.

3. Пуск компрессора, насоса или вентилятора

Важен Inrush, подходящий предел и повторяемость запуска. Fluke 319 позволяет измерять пуск и имеет диапазон до 1000 А. Если нужны iFlex и беспроводное чтение, переходите к серии FC. Для обслуживания вентиляции отдельно решите, нужна ли контактная температура в этих же клещах: у 325 она есть, но Inrush нет; у серии 370 FC задачи иные.

4. Регулярная работа с частотными приводами

Рассмотрите Fluke 375 FC и 376 FC с фильтром VFD и измерением частоты. Выбирайте метод отдельно для входа и выхода преобразователя. Если необходимы спектр гармоник, высокочастотные выбросы или длительная запись нескольких параметров, сформулируйте эту задачу до покупки: обычные клещи не всегда её закрывают.

5. Крупные проводники и большой AC ток

Когда мешает геометрия, совместимый iFlex может быть важнее перехода с 600 на 1000 А у жёстких губок. Сравните проход в щите, длину петли и комплект. Для регулярной работы с гибким датчиком 376 FC удобен готовой комплектацией; для эпизодической — можно оценить 374 FC или 375 FC с отдельно приобретаемым iFlex.

6. УЗО отключается, нужно найти AC утечку

Выбирайте прибор, у которого нормировано измерение миллиамперных токов, например Fluke 369 FC. Помимо разрешения важны экранирование губок, полное закрытие и влияние соседних полей. Охват одного фазного провода показывает ток нагрузки; для остаточного тока применяется другая схема охвата, описанная ниже.

7. Солнечная установка с высоким DC напряжением

Первый фильтр выбора — категория и допустимое напряжение, затем диапазон DC тока и доступ к проводнику. Для систем до 1500 В DC смотрите на специализированный 393 FC и принадлежности с соответствующим допуском. Предел iFlex 2500 А относится к AC и не расширяет DC диапазон солнечной цепи.

8. Повторные замеры и отчёт по оборудованию

Если нужно сопоставлять значения по агрегатам и искать периодическую неисправность, полезны регистрация и перенос показаний. У 375 FC / 376 FC предусмотрен Logging. Заранее проверьте режимы записи и приложение. Для суточного контроля нескольких фаз и расчёта энергии клещи с беспроводной передачей не следует автоматически считать заменой многоканальному регистратору.

CAT III и CAT IV: категория важнее красивого максимума напряжения

Категория измерения характеризует условия, в которых прибор должен выдерживать ожидаемые переходные воздействия. В общем случае CAT III относится к распределению электроэнергии внутри установки, CAT IV — к её источнику и вводной части. Конкретное место измерения определяют по конструкции системы и действующим требованиям.

Категория всегда читается вместе с напряжением. CAT III 600 В / CAT IV 300 В у 323/324/325 не означает CAT IV 600 В. У 374 FC/375 FC/376 FC указаны CAT III 1000 В / CAT IV 600 В. Сам диапазон измерения 1000 В не даёт права использовать прибор в любой точке сети с таким напряжением.

Учитывайте весь измерительный комплект: прибор, щупы, защитные колпачки и датчики. Более высокий допуск одного элемента не повышает допуск другого. Повреждённая изоляция, загрязнение соединений и неправильное применение принадлежностей также не исправляются высокой цифрой CAT.

Перед установкой гибкого датчика особенно важно оценить возможность безопасного доступа. Обхват проводника без разрыва цепи не означает отсутствие риска электрического удара или дуги. Установку и снятие выполняют по руководству прибора и рабочей процедуре объекта; при необходимости предварительно снимают напряжение.

Как пользоваться токовыми клещами: нагрузка, DC и утечка

Клещи измеряют магнитное поле тока. Поэтому для обычного измерения нагрузки не нужно разрывать цепь, но нужно правильно выбрать проводник. Работу в электроустановке выполняет подготовленный специалист с соответствующим допуском; изложенные принципы не заменяют процедуру безопасного доступа.

Измерение тока нагрузки в одной фазе

1. Проверьте состояние прибора и принадлежностей, требуемую категорию и диапазон.
2. Выберите измерение AC тока; у AC/DC модели убедитесь, что активен нужный режим.
3. Охватите один фазный проводник. Для обычного тока нагрузки фаза и нейтраль вместе в губки не входят.
4. Полностью закройте губки. Расположите проводник по рекомендациям руководства, избегая перекоса и влияния соседних сильноточных цепей.
5. Снимите показание при известной нагрузке; при необходимости используйте HOLD или журналирование.

Если охватить целый двухжильный кабель с фазой и нейтралью, поля прямого и обратного токов в нормальном режиме почти компенсируются. Прибор может показывать около нуля, хотя нагрузка работает. Это нормальная физика измерения, а не признак отсутствия потребления.

Измерение постоянного тока

Нужны клещи с DC током через губки. Выберите DC, выполните проверку нуля и охватите один проводник цепи, соблюдая ориентацию датчика. Устойчивое смещение в показании проверяют по процедуре ZERO, а изменение знака — по направлению тока и положению прибора. Не переносите процедуру на AC-only модели: они не получат функцию DC от переключения щупов.

Измерение остаточного тока и тока в PE

Для измерения остаточного тока однофазной цепи клещами утечки охватывают фазу и нейтраль вместе, без PE. В трёхфазной — все фазные проводники и нейтраль, если она есть. Остаток показывает ток, который возвращается вне охваченных рабочих проводников. При наличии параллельных путей возврата результат нужно интерпретировать с учётом схемы.

Измерение одного PE проводника отвечает на другой вопрос: какой ток проходит именно по этому защитному проводнику. Если охватить вместе фазу, нейтраль и PE, часть утечки, возвращающаяся по PE, тоже скомпенсируется. Поэтому положение клещей должно соответствовать тому, что вы хотите измерить.

Клещи утечки помогают локализовать цепь с повышенным остаточным током. Они не заменяют испытание УЗО по току и времени срабатывания, измерение сопротивления изоляции и проверку защитных проводников. Разные методы оценивают разные свойства установки.

Три фазы: что можно понять по амперам

Для оценки нагрузки измерьте каждую фазу отдельно при сопоставимом режиме оборудования. Если показания различаются, сначала проверьте распределение нагрузки и условия измерения. Результат имеет смысл вместе с напряжениями, схемой подключения и паспортом оборудования.

Амперы не равны киловаттам. Для одной фазы активная мощность зависит от напряжения, тока и коэффициента мощности. При 230 В и 10 А произведение U × I составляет 2300 В·А; активная мощность 2300 Вт получается только при коэффициенте мощности 1. Для нелинейной нагрузки простая подстановка cos φ может быть недостаточна. Обычные клещи без измерения мощности не показывают потребление энергии в кВт·ч.

Почему токовые клещи показывают ноль, разные числа или «не тот ток»

Ноль при работающей нагрузке. Первым делом проверьте, не охвачены ли одновременно прямой и обратный проводники. Затем — режим AC/DC, выбранную функцию и фактическую нагрузку. Прибор в режиме AC может не увидеть постоянный ток, а универсальные силовые клещи — малую утечку.

Число меняется при перемещении прибора. Возможны влияние соседних магнитных полей, неправильное положение проводника, неполное закрытие губок и смещение DC нуля. Повторяйте замер с одинаковой геометрией. Особое внимание — поверхностям смыкания губок и соединителю гибкой петли.

Показания ниже ожидаемых на электронной нагрузке. Проверьте True-RMS, частотный диапазон, фильтрацию и допустимый коэффициент амплитуды. Даже True-RMS прибор вне паспортных условий может не дать нормированной точности.

Max меньше предполагаемого пускового тока. Возможно, использован обычный Min/Max вместо Inrush, режим включён после запуска или событие не соответствует условиям срабатывания. Проверьте алгоритм в руководстве, а не пытайтесь поймать число взглядом.

Два прибора расходятся на небольшую величину. Сначала рассчитайте погрешность обоих при данном токе и диапазоне. Разница в пределах их суммарной неопределённости не доказывает неисправность. Но выраженное постоянное смещение, нестабильность и выход за спецификацию — повод для проверки прибора.

Цифры показываются, но точность не подтверждена. Показание ниже нижней границы нормированного диапазона, высокая температура, сильные внешние поля и импульсы с большим коэффициентом амплитуды требуют осторожной интерпретации. Больше знаков на дисплее эту проблему не решает.

Частые вопросы о токовых клещах Fluke

Какие токовые клещи Fluke лучше для электрика?

Для базовых AC измерений — 323; для AC с температурой и ёмкостью — 324; для AC/DC до 400 А — 325. Если нужны пуск, большие токи, гибкий датчик или регистрация, сравните 319 и серию 370 FC. Единой лучшей модели без описания задач нет.

Чем токовые клещи отличаются от токоизмерительных клещей?

В таком контексте это два названия одного класса приборов. Различайте автономный прибор с дисплеем и отдельный токовый датчик, который подключается к мультиметру, осциллографу или регистратору.

Все ли токовые клещи Fluke измеряют постоянный ток?

Нет. Например, 323 и 324 измеряют через губки только AC. У 325, 317/319 и 374 FC/375 FC/376 FC есть DC ток. Постоянное напряжение щупами — отдельная функция и не подтверждает измерение DC тока.

Можно ли измерить DC ток с iFlex?

Нет. iFlex предназначен для переменного тока. У AC/DC прибора постоянный ток измеряется жёсткими губками в пределах их DC диапазона.

Какие клещи Fluke измеряют пусковой ток?

В рассмотренных моделях отдельный Inrush есть у 319, 374 FC, 375 FC и 376 FC. У 325 есть Min/Max, но нет отдельного Inrush. Проверяйте точное название модели и редакцию руководства.

Что означает Inrush на токовых клещах?

Это режим измерения тока при включении нагрузки с привязкой к началу события. Для описанного Fluke алгоритма используется окно 100 мс. Он не равен обычному удержанию показания и не показывает всю форму тока во времени.

Нужен ли True-RMS для дома?

Да, если приходится оценивать нагрузки с электронными блоками питания, драйверами освещения и другой нелинейной техникой. Для чистой синусоиды задача проще, но в реальной линии форма тока не всегда известна заранее.

Точнее ли клещи на 1000 А, чем на 400 А?

Не обязательно. Сравнивайте погрешность при вашем токе, диапазон, шаг показания и условия нормирования. Верхний предел — это вместимость диапазона, а не универсальный показатель точности.

Можно ли клещами Fluke 325 измерить ток утечки автомобиля?

DC режим есть, но для десятков миллиампер нужно отдельно оценить разрешение, смещение нуля и паспортную погрешность. Для точного поиска малого тока покоя требуется прибор или датчик с нормированными характеристиками в этом диапазоне. AC клещи утечки 369 FC для DC задачи не подходят.

Почему нельзя охватывать клещами весь кабель?

При обычном измерении нагрузки токи в прямом и обратном проводниках создают поля, которые компенсируются. Охватывайте один проводник. Охват всех рабочих проводников применяется для другого измерения — остаточного тока специальными клещами утечки.

Можно ли измерить ток, не снимая изоляцию?

Да, клещи измеряют поле вокруг изолированного проводника. Но он должен быть доступен для правильного охвата, а категория, напряжение и процедура работы должны соответствовать условиям установки. Снимать изоляцию для самого измерения клещами не требуется.

Fluke 376 и Fluke 376 FC — одно и то же?

Не следует считать их взаимозаменяемыми по всем функциям. FC обозначает версию с возможностями Fluke Connect. Для покупки сверяйте точный артикул, руководство и комплект; характеристику версии FC нельзя автоматически переносить на модель без этого суффикса.

Есть ли iFlex в комплекте Fluke 375 FC?

В стандартном сравнении Fluke для 375 FC iFlex указан как дополнительный аксессуар, для 376 FC — как комплектный. Расширенные наборы могут отличаться, поэтому нужен состав конкретного артикула.

Можно ли подключить iFlex к Fluke 323 или 325?

Эти модели не имеют предусмотренной в рассматриваемой серии совместимости с iFlex. Выбирайте прибор, у которого гибкий датчик прямо указан в документации, например 374 FC/375 FC/376 FC.

Можно ли измерять мощность и расход электроэнергии обычными клещами?

Ток сам по себе не даёт активную мощность или энергию. Для точного измерения нужны напряжение, взаимное соотношение сигналов и соответствующий метод. Для кВт·ч дополнительно требуется измерение во времени.

Для чего измерение ёмкости и температуры в клещах?

Эти функции удобны в обслуживании оборудования, где нужно проверять конденсаторы и контактную температуру. Ёмкость измеряют при снятом напряжении и безопасно разряженном конденсаторе; температура измеряется подходящим датчиком в допустимых условиях. Они не заменяют Inrush или измерение изоляции.

Клещи заменяют мультиметр?

Часть базовых функций пересекается, но пределы сопротивления, работа с малыми сигналами и специальные режимы различаются. Для выбора отдельного прибора полезен гайд по мультиметрам Fluke. Клещи выбирают прежде всего ради измерения тока без разрыва цепи.

Нужна ли поверка токовых клещей?

Это определяется применением прибора и требованиями к конкретным измерениям. Проверьте точное исполнение, документы и требования организации к метрологическому обеспечению. Свидетельство калибровки и документ о поверке — разные документы; наличие одного не означает наличие другого.

Что проверить перед покупкой токовых клещей Fluke

Составьте заявку в виде требований: «AC/DC ток до 400 А, обычные измерения 5–30 А, True-RMS, температура, без задачи пуска» или «приводы, Inrush, AC/DC до 1000 А, iFlex и регистрация». Такая формулировка даёт продавцу больше полезной информации, чем просьба подобрать «самые профессиональные клещи».

• Точная модель и артикул. Уточните FC, состав набора и редакцию характеристик.
• Диапазоны тока и рабочие условия. AC/DC, обычный и пусковой ток, частота, допустимая погрешность.
• Доступ к проводнику. Наружный диаметр, место для губок, необходимость гибкой петли.
• Категория и принадлежности. Напряжение, CAT, подходящие щупы и датчики.
• Комплектация. iFlex, термопара, чехол и подвес — только если они входят в выбранный набор.
• Документы и обслуживание. Нужные метрологические документы, условия гарантии, возможность проверки прибора.

Переходите к моделям токовых клещей Fluke, когда требования уже сформулированы. Для ежедневной AC работы часто достаточно компактного прибора. DC, пусковой ток, iFlex и регистрация расширяют выбор только там, где действительно нужны. Цена и наличие относятся к конкретной комплектации — их следует уточнять в карточке выбранного товара.
