Основная информация о токоизмерительных клещах
Токоизмерительные клещи. Контроль тока.
- Защита
- IP30
- Измерение AC
- True RMS
Назначение и исполнение

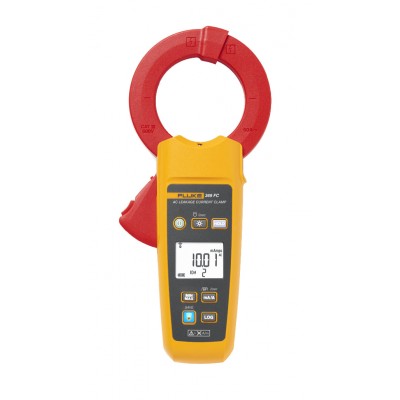

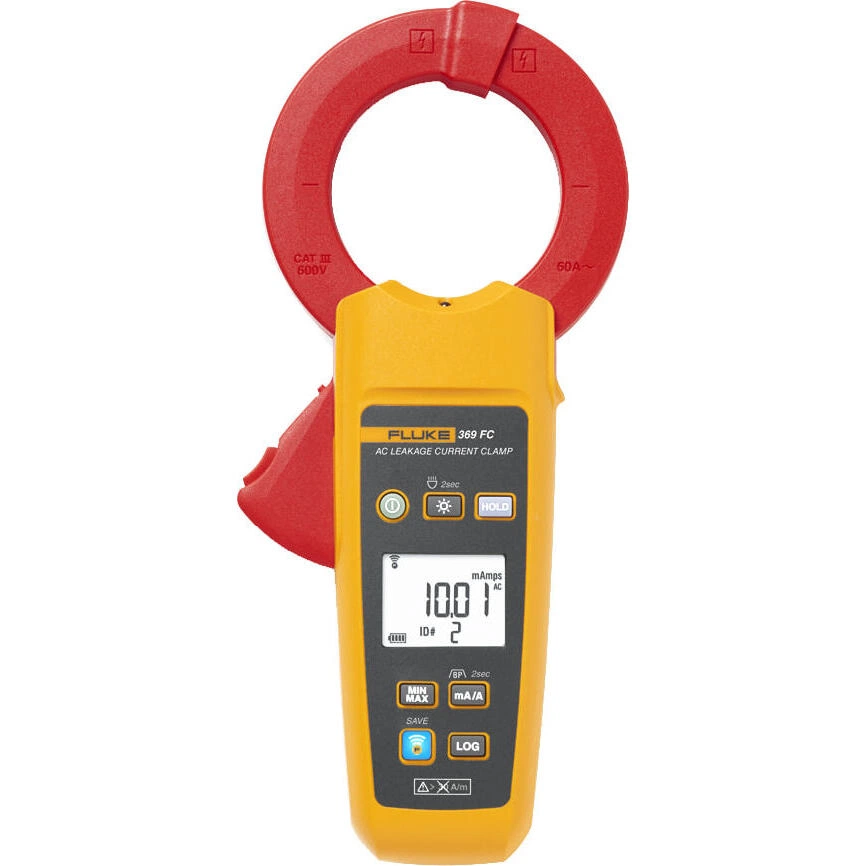

Токоизмерительные клещи FLUKE 369 FC. Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.
Функциональные возможности 369 FC
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.
- Точное измерение истинных среднеквадратичных значений сложных несинусоидальных сигналов
- Раскрытие губок 61 мм
- Максимальное разрешение — 1 мкА; максимальное измеряемое значение силы тока — 60 А
- Функция селективной фильтрации для удаления нежелательного шума
- Отображение максимальных, минимальных и средних измеренных значений и функция фиксации показаний на дисплее (Hold)

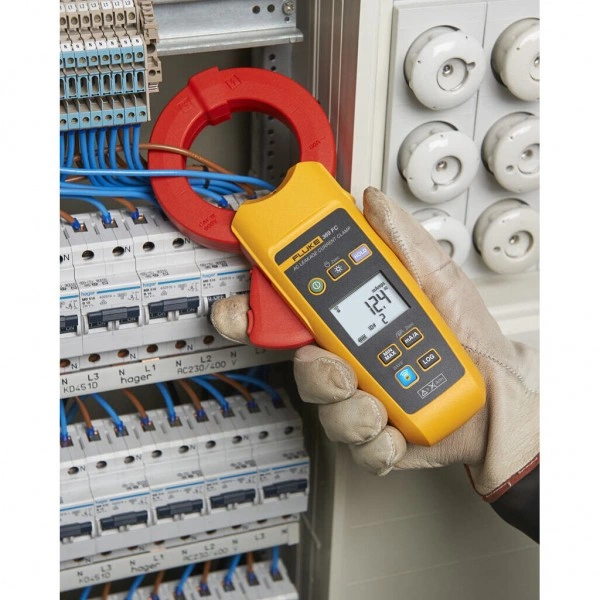

- Фронтальный светодиодный фонарик для работы в темных коммутационных шкафах
- Дисплей с задней подсветкой; автоматическое выключение подсветки и прибора для увеличения времени работы от батареи
- Категория безопасности (CAT) — III 600 В
- Регистрация измерений во внутренней памяти: до 65 000 измеренных значений
- Клещи Fluke 369 FC для измерения истинных среднеквадратичных значений тока утечки позволяют обнаруживать, регистрировать, записывать и сравнивать значения во времени.

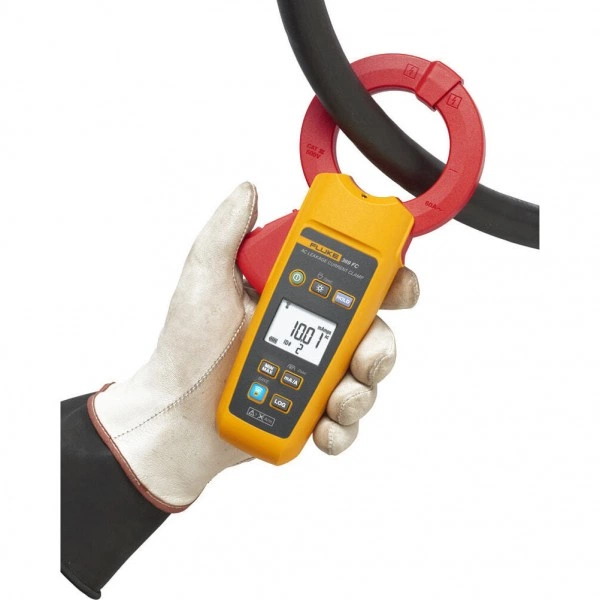

- Клещи Fluke 369 FC имеют сверхбольшой магнитопровод с раскрытием 61 мм для работы с проводниками значительного сечения.
- Приборы 369 FC также имеют возможность беспроводной передачи данных с помощью Fluke Connect.
- Благодаря работе с Fluke Connect® — крупнейшей в промышленности программной системой, работающей более чем с 40 моделями измерительных приборов с возможностью беспроводной передачи данных — клещи Fluke 369 FC позволяют следить за изменением тока утечки со временем, помогая обнаруживать возможные проблемы до возникновения серьезных отказов.
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| True RMS | Да |
| Масса | 600 г |
| Зев зажима | 61 мм |
| Класс защиты IP | IP30 |
| Диапазон измерения частоты | 1 кГц |
| Функция измерения | Переменный ток |
| Диапазон/разрешение | 3 мА¹/0,001 мА |
| 60 A/0,1 A: Коэффициент формы | ="3" |
Применение
Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
Комплектация и совместимость

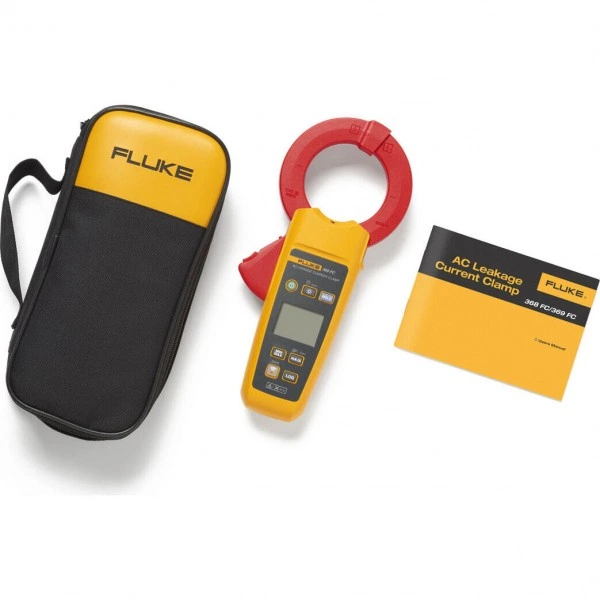

Комплект поставки
- Токоизмерительные клещи Fluke 369 FC1 шт.
- 2 Батареи AA1 шт.
- Руководство по технике безопасности1 шт.
- Мягкий футляр1 шт.
