Основная информация о токоизмерительных клещах
Токоизмерительные клещи. Контроль тока.
- Измерение AC
- True RMS
- True RMS
- Да
- Зев зажима
- 37 мм
- Исполнение
- С поверкой
Назначение и исполнение

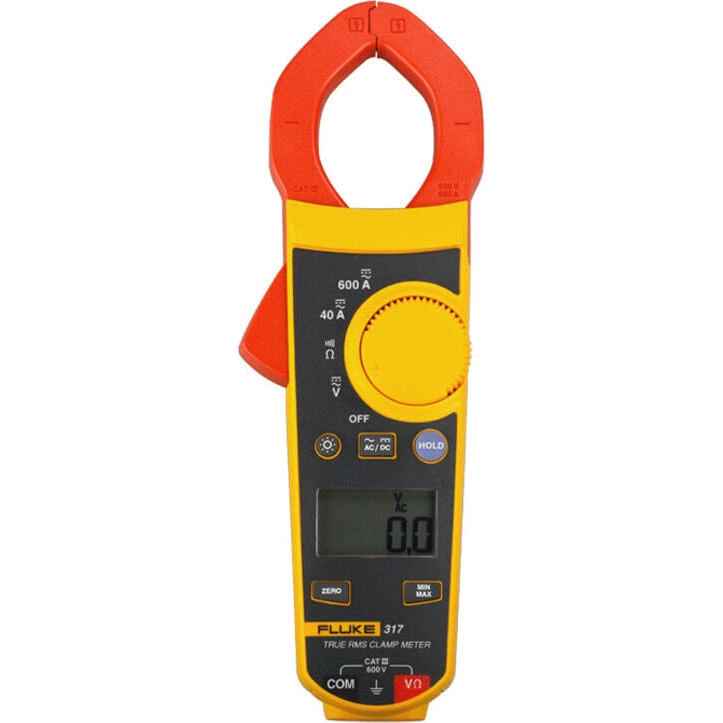

Токоизмерительные клещи FLUKE 317 с поверкой. Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.
Функциональные возможности 317
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.
- Уникальные функции для выполнения высокоточных испытательных измерений тока 40A, повышенная точность измерения малых токов--0,01A Высокое разрешение, увеличенная точность измерений - 1,6%.
- Большой дисплей с подсветкой облегчает работу в темных местах
- Функция измерения пускового тока (319) позволяет выполнять замеры пускового тока и частоты, что вносит дополнительные удобства при тестировании, к примеру, электрического и осветительного оборудования. (319)
- Измерение частоты тока
- Точность до 0,01 A и 0,1 В
- Измерение 1000 A / 600 A переменного/постоянного тока (319/317)
- Измерение напряжения до 600 В, переменный/постоянный ток
- Измерение сопротивления до 4000Ом
- Звуковой сигнал для проверки целостности цепи
- Функция автоматического выключения питания продлевает срок службы элементов питания. Это означает, что прибор всегда готов к работе
- Функция сохранения ‘экранных’ изображений позволяет сохранять результаты измерений
- Fluke 317 и 319 разработаны в соответствии с эргономичной концепцией, они удобно лежат в руке и позволяют работать в ограниченном пространстве.
- Fluke 317 и 319 также имеют функцию измерения постоянного и переменного тока и большое разрешение для нагрузок меньше 40 A.
- Помимо компактного размера и впечатляющего набора функций Fluke 319 также снабжен функциями измерения пусковых токов и частоты для проверки электродвигателей, приборов освещения и т. п.
- Универсальные токовые клещи Fluke 317 представляют собой современный мультифункциональный инструмент, разработанный в строгом соответствии с требованиями специалистов по электрооборудованию и электроснабжению.
- Отличительной особенностью этих клещей является возможность определения истинных среднеквадратических значений True RMS.
- Токоизмерительные клещи Fluke 317 оснащены уникальной функцией выполнения высокоточных испытательных измерений тока до 40А с разрешением 0,01А и точностью 1,6%.
- Помимо измерения силы постоянного и переменного тока в диапазоне от 40 до 600А Fluke 317 определять напряжение в сети переменного и постоянного тока до 600В, сопротивление в диапазоне 400-4000ОМ и целостность цепи ≤ 30Ом.

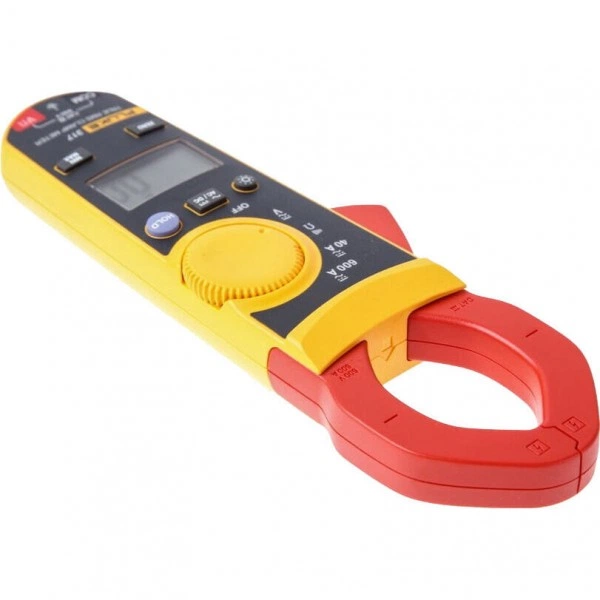

- Тонкие зажимы клещей позволяют эффективно работать в ограниченном пространстве и труднодоступных местах.

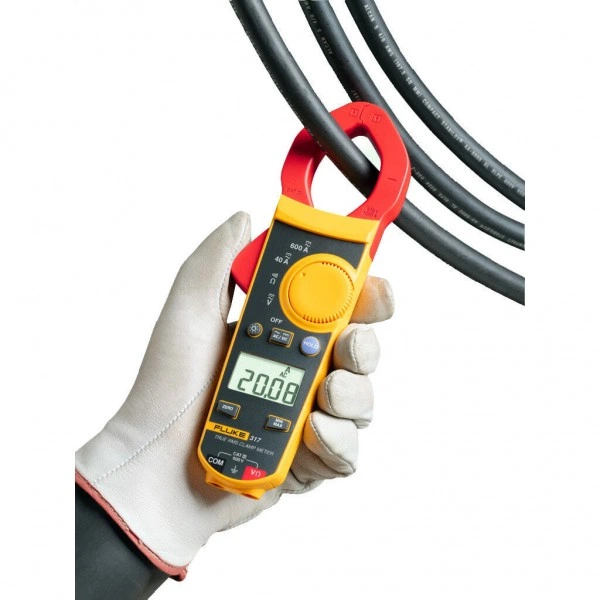

- Диаметр раскрытия зажима равен 37 мм, благодаря чему можно использовать токоизмерительные клещи Fluke 317 для работы с большинством самых распространенных проводов и кабелей различного назначения.
- Токовые клещи Fluke 317 оснащены контрастным цифровым дисплеем с разрешением на 6000 разрядов и подсветкой для работы в местах с недостаточным освещением.
- Имеется кнопка удержания результатов измерения на экране (Data Hold), что очень удобно, когда экран прибора не виден во время измерений.

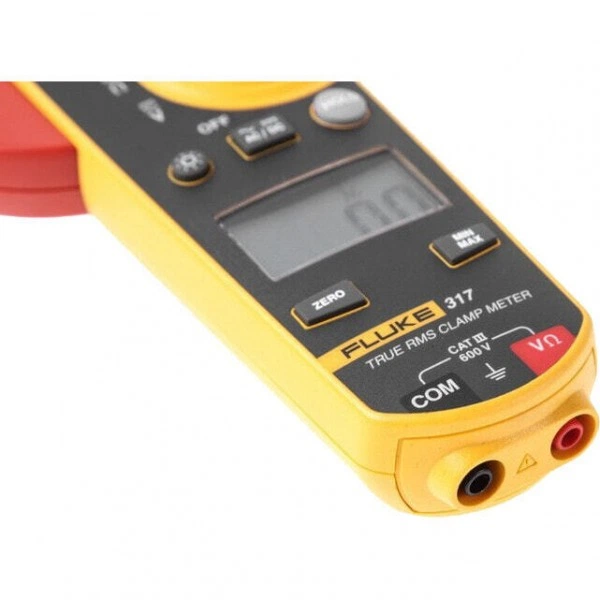

- Отличительной особенностью Fluke 317 является новая функция обнуления результата: с помощью кнопки ZERO происходит установка показаний дисплея на ноль при осуществлении измерений силы постоянного тока.
- Корпус токоизмерительных клещей выполнен из прочного пластика, надежно защищающего прибор от падений с высоты до 1 метра.
- Защита по стандарту IP40 гарантирует водо-и пыленепроницаемость.
- Третий тип электробезопасности (600В CAT III) гарантирует надежную защиту от перепадов напряжения во время работы с прибором.
- Функция автоматического отключения после бездействия максимально продлит срок службы элементов питания, благодаря чему ваши токоизмерительные клещи Fluke 317 будут всегда готовы к работе.
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| True RMS | Да |
| Зев зажима | 37 мм |
| Исполнение | С поверкой |
| Ом: Разрешение | 0,1 Ом |
| Ом: Выбор диапазона | 400,0 Ом |
| Гц: Разрешение | 0,5 %±5 разрядов |
| Гц: Выбор диапазона | 5,0 – 500,0 Гц |
Применение
Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
Условия измерений
- Все высокоточные измерения относятся к диапазону температур 23 °C ± 5 °C (73 °F ± 41 °F) Менее 18 °C и более 28 °C (64 °F и более 82 °F)
Комплектация и совместимость

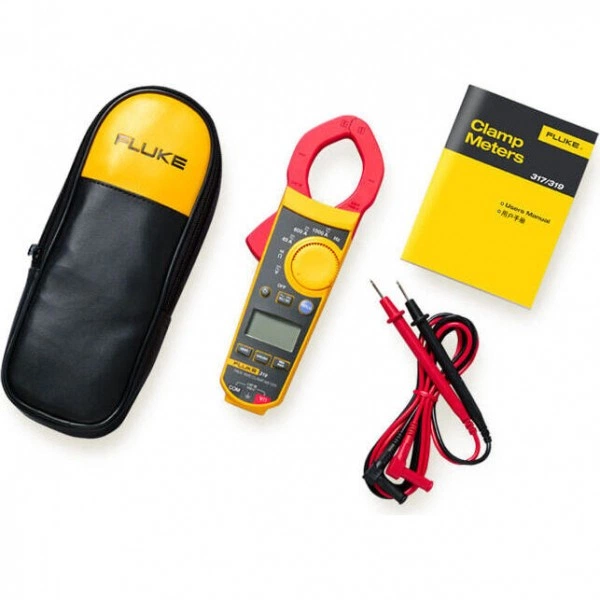

Комплект поставки
- Тестовые пробники1 шт.
- Три батареи AAA (установлены)1 шт.
- Руководство пользователя 317/3191 шт.
- Мягкий переносной футляр1 шт.
