Основная информация о токоизмерительных клещах
Токоизмерительные клещи. Контроль тока.
- Измерение AC
- True RMS
- True RMS
- Да
- Зев зажима
- 37 мм
- Исполнение
- С поверкой
Назначение и исполнение

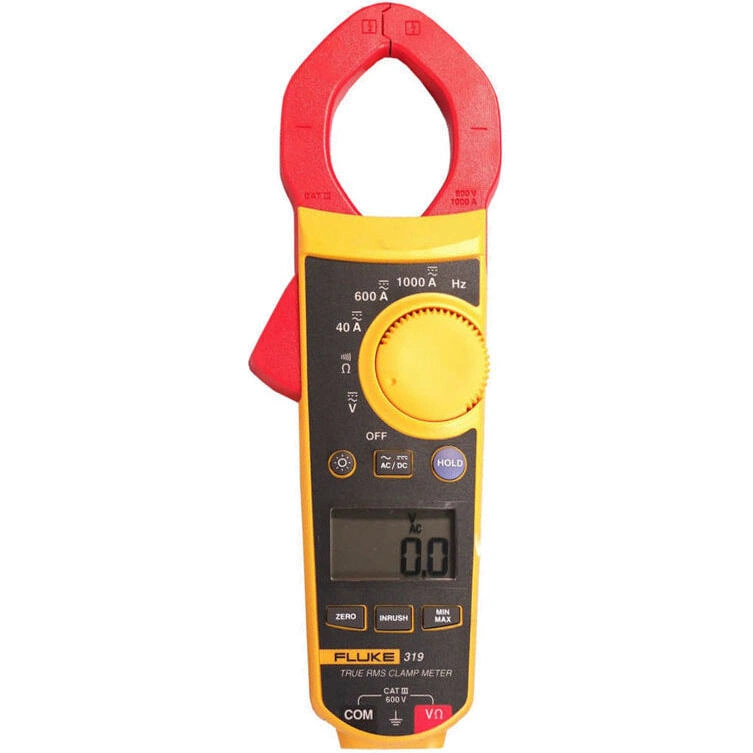

Токоизмерительные клещи FLUKE 319 с поверкой. Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.
Функциональные возможности 319
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.
- Уникальные функции для выполнения высокоточных испытательных измерений тока 40A, повышенная точность измерения малых токов--0,01A Высокое разрешение, увеличенная точность измерений - 1,6%.
- Большой дисплей с подсветкой облегчает работу в темных местах
- Функция измерения пускового тока (319) позволяет выполнять замеры пускового тока и частоты, что вносит дополнительные удобства при тестировании, к примеру, электрического и осветительного оборудования. (319)
- Измерение частоты тока
- Точность до 0,01 A и 0,1 В
- Измерение 1000 A / 600 A переменного/постоянного тока (319/317)
- Измерение напряжения до 600 В, переменный/постоянный ток
- Измерение сопротивления до 4000Ом
- Звуковой сигнал для проверки целостности цепи
- Функция автоматического выключения питания продлевает срок службы элементов питания. Это означает, что прибор всегда готов к работе
- Функция сохранения ‘экранных’ изображений позволяет сохранять результаты измерений
- Fluke 317 и 319 разработаны в соответствии с эргономичной концепцией, они удобно лежат в руке и позволяют работать в ограниченном пространстве.
- Fluke 317 и 319 также имеют функцию измерения постоянного и переменного тока и большое разрешение для нагрузок меньше 40 A.
- Помимо компактного размера и впечатляющего набора функций Fluke 319 также снабжен функциями измерения пусковых токов и частоты для проверки электродвигателей, приборов освещения и т. п.
- Fluke 319 – это универсальные токовые клещи, оснащенные функцией определения истинных среднеквадратических значений True RMS.
- Токоизмерительные клещи Fluke 319 позволяют заменить собой несколько различных инструментов, ведь в одном легком и компактном корпусе совмещены возможности амперметра, вольтметра, омметра, индикатора целостности цепи, измерителя целостности частоты выходного сигнала ШИМ.
- Отдельная функция измерения пускового тока предназначена для определения мгновенных значений пусковых токов электроприборов или осветительного оборудования со временем интеграции 100 милисекунд.
- Токовые клещи Fluke 319 имеют три диапазона измерения как постоянного, так и переменного тока – 40, 600 и 1000 А с разрешением 0,01, 0,1 и 1 А соответственно.
- Целостность электрической цепи проверяется в диапазоне до 30 ОМ, а измерения сопротивления – до 4000 Ом.
- Отличительной особенностью клещей Fluke 319 является возможность точных измерений характеристик частотно-регулируемых приводов с широтно-импульсной модуляцией.

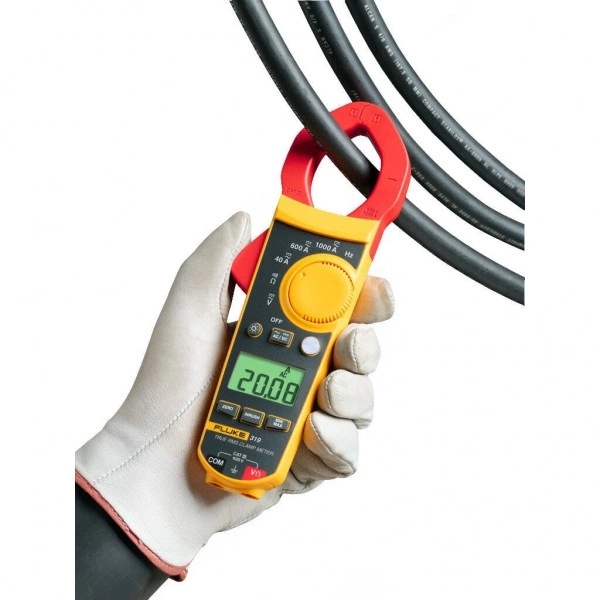

- Устройство имеют 37-мм охват клещей и подойдет для большинства самых распространенных измерений на проводах и силовых кабелях различного сечения.
- Изменение режимов работы Fluke 319 осуществляется путем поворота круглого переключателя большим пальцем, а все данные отображаются на большом жидкокристаллическом дисплее с 6000-ной разрядностью.
- Прочный корпус обеспечивает надежную защиту Fluke 319.
- Прибор соответствует третьему классу электробезопасности (600В CAT III) и защищен от перегрузок и скачков напряжения в диапазоне 600В.
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| True RMS | Да |
| Зев зажима | 37 мм |
| Исполнение | С поверкой |
| Ом: Разрешение | 0,1 Ом |
| Ом: Выбор диапазона | 400,0 Ом |
| Гц: Разрешение | 0,5 %±5 разрядов |
| Диапазон измерения частоты | 500 Гц |
Применение
Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
Условия измерений
- Все высокоточные измерения относятся к диапазону температур 23 °C ± 5 °C (73 °F ± 41 °F) Менее 18 °C и более 28 °C (64 °F и более 82 °F)
Комплектация и совместимость

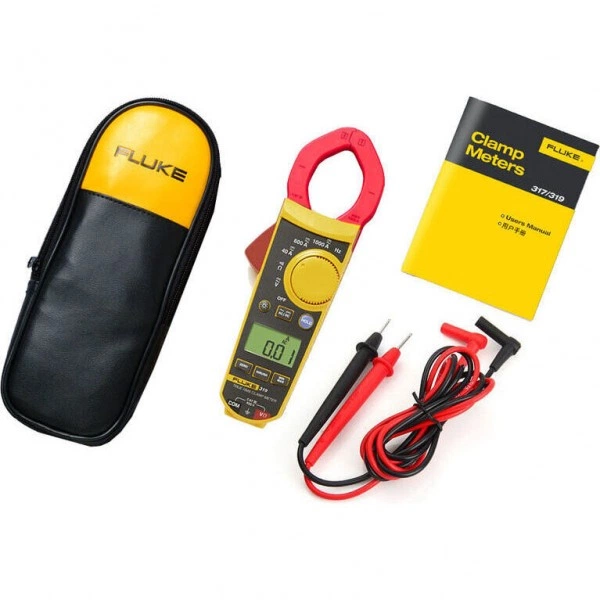

Комплект поставки

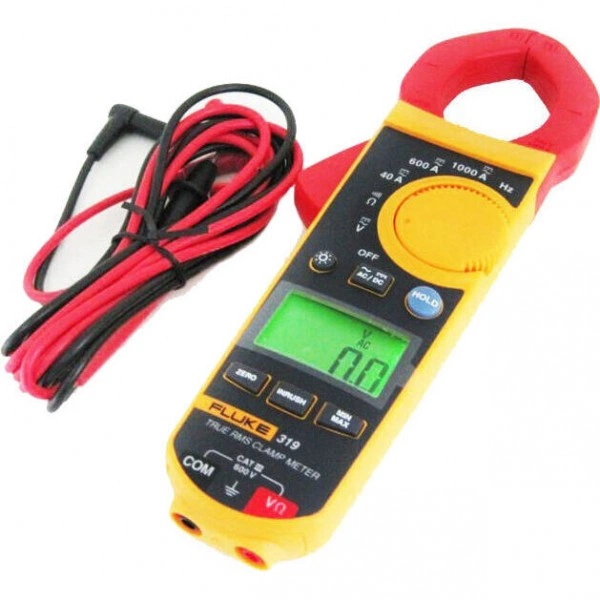

- Тестовые пробники1 шт.
- Три батареи AAA (установлены)1 шт.
- Руководство пользователя 317/3191 шт.
- Мягкий переносной футляр1 шт.
