Основная информация о токоизмерительных клещах
Токоизмерительные клещи. Контроль тока.
- Напряжение AC/DC
- 600 В
- Ток DC
- 600 А
- Измерение AC
- True RMS
Назначение и исполнение

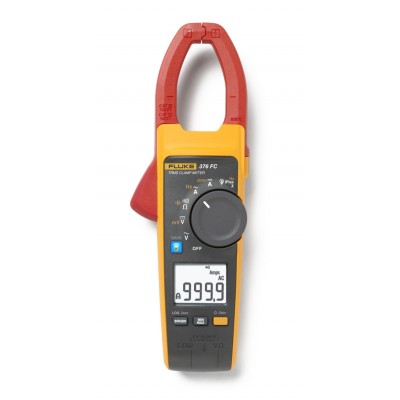

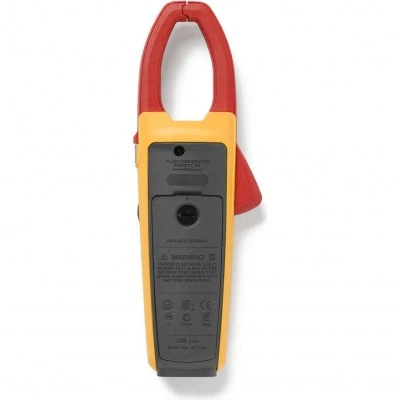

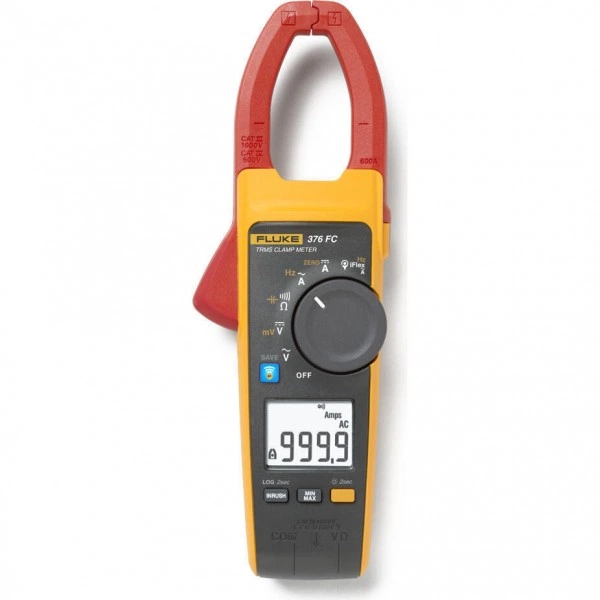

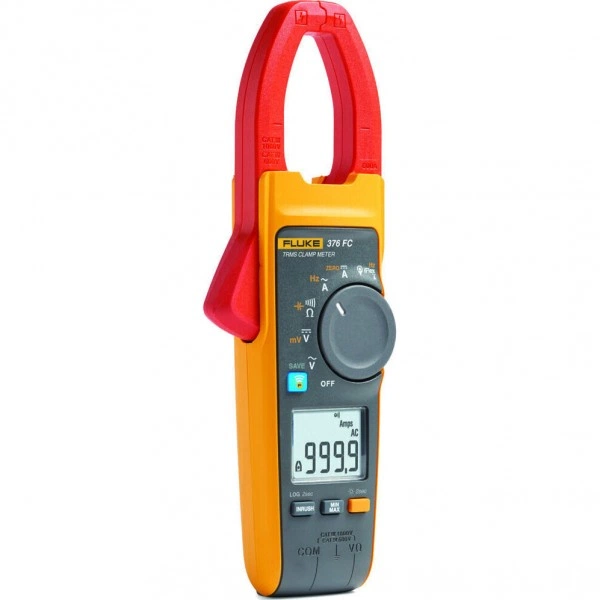

Токоизмерительные клещи FLUKE 376 FC. Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.
Функциональные возможности 376 FC
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.

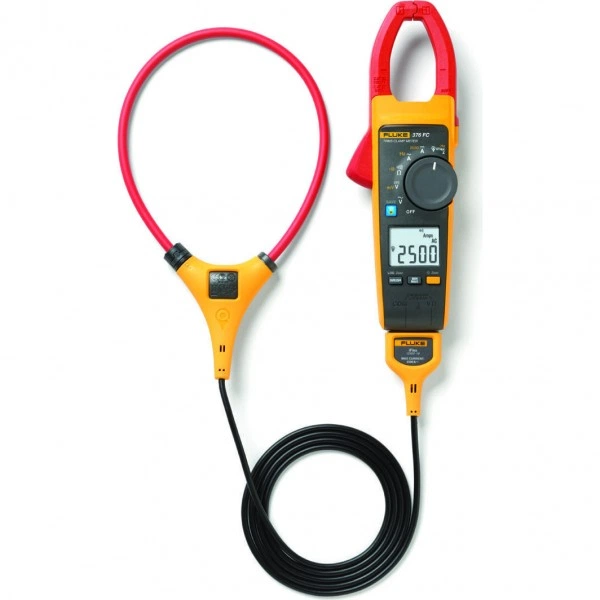

- Гибкий токоизмерительный датчик iFlex расширяет диапазон измерений до 2500 A переменного тока и повышает гибкость отображения, возможность измерения на проводниках неудобного размера и облегчает доступ к проводам
- CAT IV 600 В, CAT III 1000 В
- Отображение истинного среднеквадратического значения переменного тока или напряжения при измерении нелинейных сигналов
- Диапазон измерений 500 мВ постоянного тока для подключения дополнительного оборудования
- Встроенный фильтр низких частот и обработка сигналов по последнему слову техники позволяет использовать прибор в средах с сильными электрическими помехами и предоставлять стабильные показания
- Запатентованная технология измерений пускового броска отфильтровывает помехи и измеряет пусковой ток двигателя точно так же, как его воспринимает защита цепи
- Эргономичный корпус хорошо ложится в руку и может использоваться при ношении средств защиты
- Крупный читаемый дисплей с подсветкой автоматически устанавливает правильный диапазон измерений, поэтому нет необходимости изменять положение переключателя при проведении измерений
- Мягкий футляр для переноски
- Соответствие требованиям стандартов безопасности EN/IEC 61010-1:2001; 1000V CAT III, 600V CAT IV
- Обладая возможностью измерения истинного среднеквадратичного значения переменного тока и напряжения, прибор Fluke 375 может отображать значения до 600 В и 600 A, как в режиме переменного тока, так и постоянного тока, а также может производить измерение частоты до 500 Гц.
- Модель 375 совместима с новым гибким токоизмерительным датчиком iFlex (продается отдельно), который позволяет увеличить диапазон измерений до 2500 А переменного тока
- Соответствие требованиям стандартов безопасности EN/IEC 61010-1:2001
- 1000V CAT III, 600V CAT IV
- Токоизмерительные клещи Fluke 376 - это самая функциональная модель серии 370, предоставляющая максимальный выбор возможностей.
- Главным отличием от младших моделей этой серии является наличие в комплекте съемного гибкого токового пробника "iFlex" для удобного доступа к проводам и увеличения рабочего диапазона измерений.

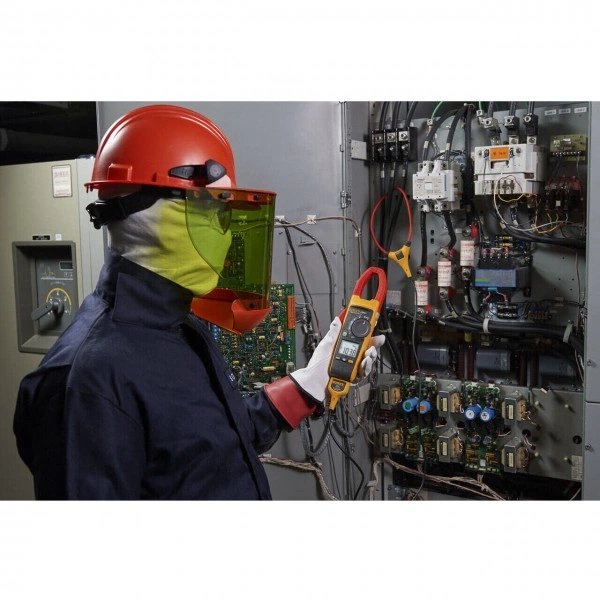

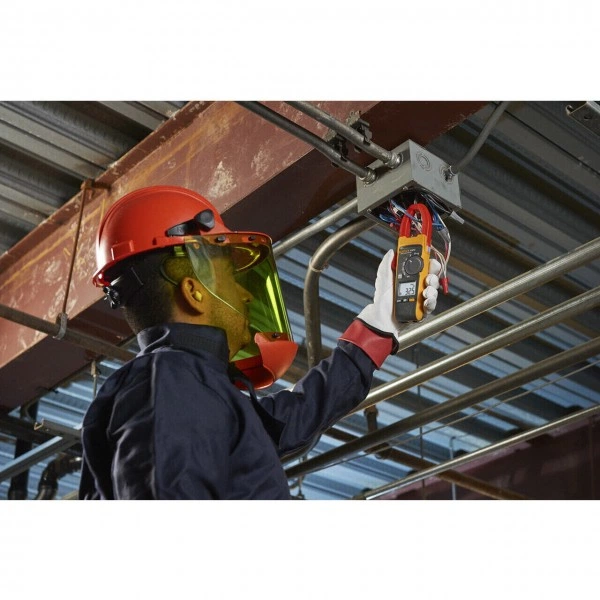

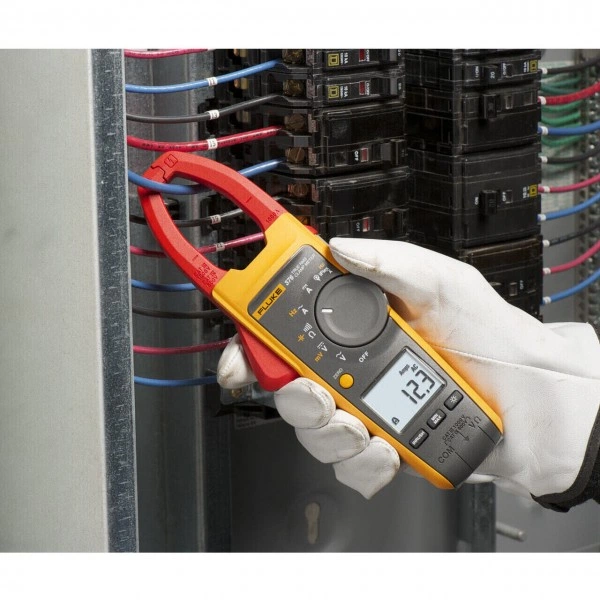

- Токовые клещи Fluke 376 пригодятся специалисту, работающему с электричеством в строительстве, промышленности, коммунальном хозяйстве.
- Отличительной особенностью Fluke 376 является возможность определения, как усредненных значений, так и истинных среднеквадратических значений переменного и постоянного тока и напряжения, что существенно повышает качество и точность измерений.
- Как и предыдущая модель, Fluke 376 могут также определять частоту тока и постоянное напряжение в мВ.
- С их помощью можно определять переменный ток силой до 600А с разрешением 0,1А.
- Измерение проводимости возможно в пределах ≤ 30 Ом.
- Измерение напряжения переменного тока возможно в диапазоне 1000В.
- Несмотря на компактные размеры, клещи мультиметра Fluke 376 имеют достаточно большое открытие – до 34 мм, что позволит вам эффективно работать на проводах с различным сечением даже в очень сложных условиях и труднодоступных местах, например, в тесных силовых щитах или узких кабельных коробах.
- Токоизмерительные клещи Fluke 376 имеют автоматический выбор диапазона измерений, что избавляет вас от вращения тумблера во время работы.

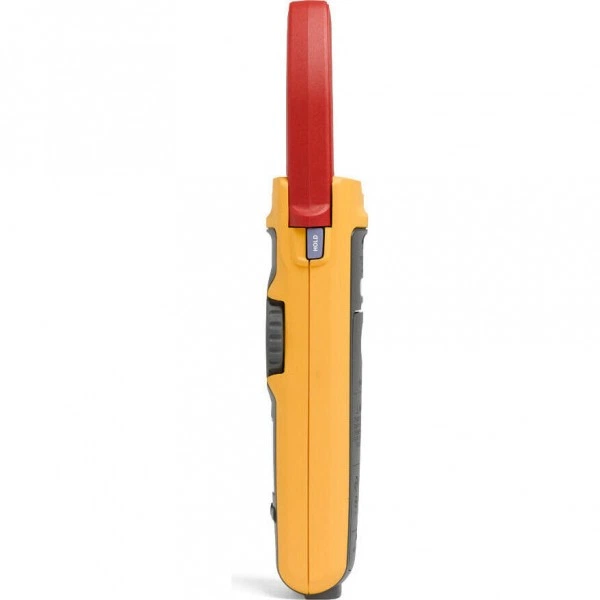

- Кнопка "Data Hold" предназначена для удержания показаний на экране, например, для сравнения или анализа.
- Эргономичный корпус Fluke 376 надежно лежит в руке во время работы, даже если вам необходимо работать в защитных перчатках.
- Токоизмерительные клещи Fluke 376 оснащены уникальным низкочастотным фильтром, что в совокупности с инновационными технологиями обработки сигналов позволяет получить очень точный результат даже при работе в условиях сильных магнитных полей или электрических помех.
- Благодаря уникальной технологии измерения пускового броска, Fluke 376 могут эффективно отсеивать посторонние сигналы и помехи при измерениях параметров пускового тока двигателя.
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение AC, В | 600 |
| Максимальный ток DC, А | 600 |
| True RMS | Да |
| Зев зажима | 34 мм |
| Емкость: Диапазон | 1000 мкФ |
| Сопротивление: Диапазон | 60 kΩ |
| Диапазон измерения сопротивления | 60 кОм |
| Механические характеристики: Масса | 388 г |
Применение
Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
Комплектация и совместимость

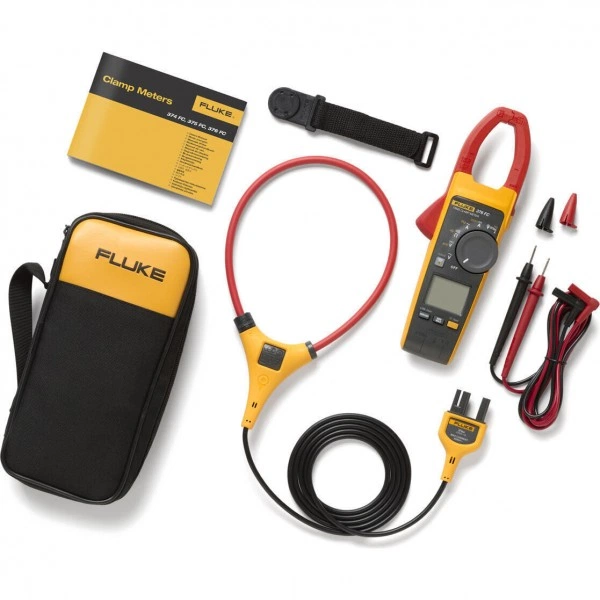

Комплект поставки
- Гибкий токоизмерительный датчик iFlex™ длиной 18 дюймов1 шт.
- Набор измерительных проводов TL751 шт.
- Две щелочных батареи AA1 шт.
- Указания по технике безопасности1 шт.
- Инструкция1 шт.
- Мягкий футляр для переноски1 шт.
Совместимость
- Новым гибким токоизмерительным датчиком iFlex (продается отдельно), который позволяет увеличить диапазон измерений до 2500 А переменного тока Соответствие требованиям стандартов безопасности EN/IEC 61010-1:2001
- 1000V CA
