Основная информация о токоизмерительных клещах
Токоизмерительные клещи. Контроль тока.
- Измерение AC
- True RMS
- True RMS
- Да
- Габариты
- 283 г
- Подсветка
- Да
Назначение и исполнение

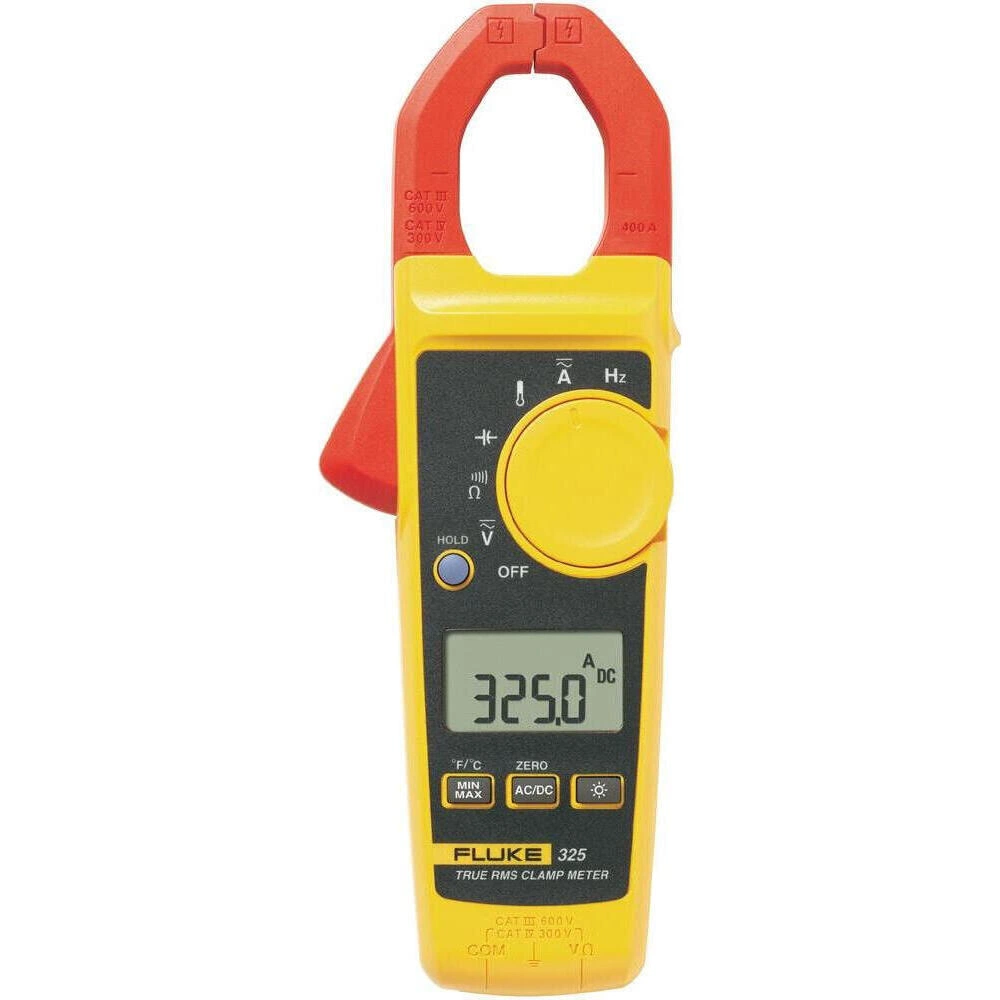

Токоизмерительные клещи FLUKE 325. Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.
Функциональные возможности 325
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.
- Измерение переменного и постоянного тока до 400 A
- Измерение напряжения 600 В переменного и постоянного тока
- Отображение истинного среднеквадратического значения переменного тока или напряжения при измерении нелинейных сигналов
- Измерение сопротивления до 40 кОм с определением целостности
- Измерение температуры и емкости
- Измерение частоты
- Тонкий эргономичный дизайн
- Большой легкочитаемый дисплей с подсветкой
- Степень защиты CAT IV 300 В/CAT III 600 В
- Клавиша удержания показаний
- Мягкий футляр для переноски
- Токоизмерительные клещи Fluke 325 - самая оснащенная модель в серии 320 с максимальным набором функций.
- Токовые клещи Fluke 325 представляют собой полноценный мультиметр и не только оснащены всеми функциями младших моделей 323 и 324, но и получили новые .
- С помощью прбиора можно измерять силу постоянного и переменного тока в диапазоне 40 и 400А с разрешением 0,01 и 0,1А соответственно, определять напряжение до 600В как постоянного, так и переменного тока, измерять сопротивление в диапазоне 400 и 4000Ом, емкость конденсаторов до 100 или 1000 мкФ.
- Как в других моделях этой серии, Fluke 325 оснащен функцией True-RMS.
- Отличительной особенностью данной модели является возможность измерения частоты тока от 5 до 500 Гц.
- Токоизмерительные клещи Fluke 323 соответствуют категории электробезопасности CAT III 600В и CAT IV 300В, что говорит о том, что они надежно защищены от скачков напряжения на исследуемом объекте и могут использоваться как в составе стационарных систем (распределительных щитов, систем освещения, фидеров и ответвлений), так и для обследования оборудования первичного уровня электроснабжения (например, электрических счетчиков).
- Диаметр раскрытия клещей позволяет делать измерения на проводах сечением 30 мм.
- Fluke 323 оснащены контрастным жидкокристаллическим дисплеем с подсветкой, на котором отображаются результаты измерений.
- При помощи кнопки удержания показаний (Data Hold) можно сохранить текущее измерение на экране.
- В нижней части корпуса Fluke 323 располагаются разъемы для подключения контактных проводов и термопары.
- Модели 323, 324 и 325 предназначены для проверки наличия тока нагрузки, напряжения переменного тока и целостности цепей, выключателей, предохранителей и контактов.
- В модели Fluke 325 есть также возможность измерения постоянного тока и частоты.
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| Категория безопасности | CAT III 600 В / CAT IV 300 В |
| True RMS | Да |
| Габариты | 283 г |
| Подсветка | Да |
| Зев зажима | 30 мм |
| Минимум/Максимум | Да |
| Удержание показаний | Да |
| Частота | 5,0 Гц - 500,0 Гц |
Применение

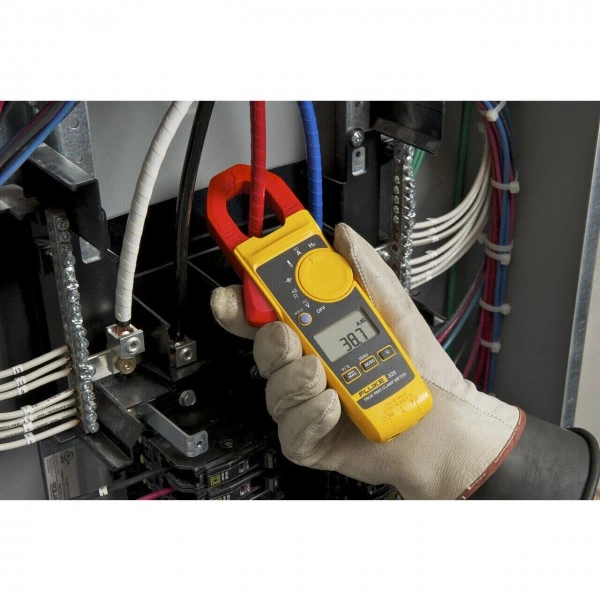

Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
Комплектация и совместимость

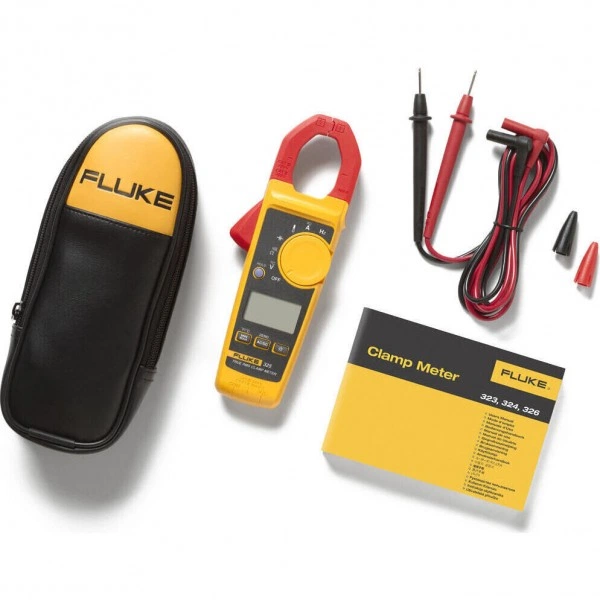

Комплект поставки
- Токоизмерительные клещиFluke 3251 шт.
- Измерительные провода1 шт.
- Руководство пользователя1 шт.
- Мягкий футляр1 шт.
