Основная информация о кабельном анализаторе
Кабельный анализатор. Проверка кабельной инфраструктуры.
- Разница задержек: Разрешение
- 1 Нс
- Разница задержек: Диапазон
- От 0 нс до 100 нс
Назначение и исполнение
Кабельный анализатор FLUKE DSX2-8000 INT. Сетевое оборудование FLUKE выбирают по среде передачи и требуемой глубине проверки. Поиск линии, проверка разводки, квалификация соединения и сертификация кабельной системы подтверждают разные свойства. Прибор или принадлежность подбирают под конкретную процедуру, не приписывая простому тестеру функции сертификационного анализатора.
Функциональные возможности DSX2-8000 INT
Для медных линий важны тип соединения, схема кабеля и используемые адаптеры. Для оптоволокна отдельно проверяют тип волокна, разъемы, длины волн и условия измерения. Совпадение внешнего разъема не подтверждает совместимость всех режимов. Перечень поддерживаемых задач определяется моделью и установленными компонентами.
- Fluke Networks DSX2-8000 INT - кабельный анализатор для тестирования и сертификации структурированных кабельных систем (СКС) на базе модульной платформы Versiv.
- Прибор позволяет сократить время, необходимое для сертификации кабельных линий, например, для кабеля категории 6A всего 8 секунд, а для тестирования волоконно-оптических линий - 3 секунды.
- Fluke Networks DSX2-8000 INT гарантирует уровень точности Level V, что подтверждено заключениями независимых тестовых лабораторий и Госстандартом России.
- DSX2-8000 INT точно определяет место и причину неисправности по всей длине кабеля и рекомендует действия, необходимые для ее устранения.
- Частотный диапазон до 2000 MHz позволит тестировать все существующие на данный момент стандарты включая CAT 8 и I\II.
Технические особенности
Измерительный комплект включает не только базовый блок: соединительные кабели, адаптеры и средства подготовки линии влияют на применимость результата. Для оптических соединений важны состояние торцов и согласованный порядок подготовки. Условия проверки сохраняют вместе с идентификатором линии, чтобы результат относился к правильному соединению.
Основные характеристики
| Параметр | Значение |
|---|---|
| Разница задержек: Разрешение | 1 нс |
| Типичное время работы от аккумулятора | 8 ч. |
| Разница задержек: Диапазон | От 0 нс до 100 нс |
| Стандарты теста:: Максимальная частота | 2000 МГц |
| Корпус | Высокопрочный пластик с ударостойким покрытием |
| Калибровка | 1 год (калибровка, проведенная сервисным центром) |
| Тестирование сопротивления контурного тока: Разрешение | 0,1 Ом |
| Параметры окружающей среды: Вибрация | Случайная, 2 g , 5–500 Гц |
Применение
Перед выбором описывают объект: среда передачи, тип линии, доступ к концам, требуемый отчет и количество точек. Для повторяемого контроля используют понятную маркировку кабелей и сохраненных файлов. Это помогает сравнивать результаты обслуживания и не смешивать проверку работоспособности с подтверждением нормативных характеристик линии.
Подготовка рабочего набора
Для работы с FLUKE DSX2-8000 INT сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
Комплектация и совместимость

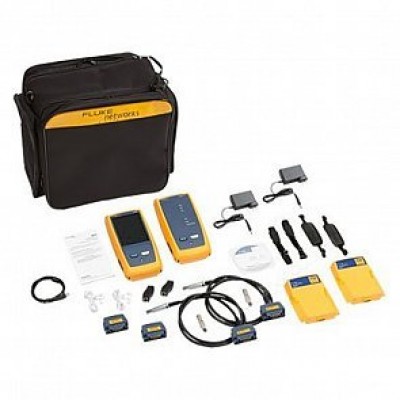

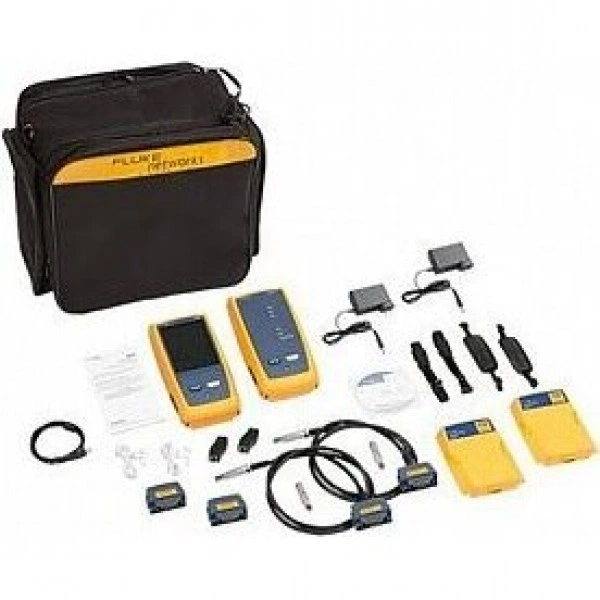

Комплект поставки
- Micro-USB кабель1 шт.
- Базовый блок Versiv и удаленный блок с аккумуляторами1 шт.
- Два модуля Copper DSX-8000, 2 GHz, Cat 81 шт.
- Два плечевых ремешка1 шт.
- Две инспекционных камеры1 шт.
- Для подключения к компьютеру1 шт.
- Компакт-диск с программным обеспечением1 шт.
- Комплект из 2х Channel адаптеров CAT 8/класса I1 шт.
- Комплект из 2х Permanent Link адаптеров CAT 8/класса I1 шт.
- Мини патч-корд RJ45/RJ451 шт.
- Мягкая сумка для переноски1 шт.
