Основная информация о кабельном тестере
Кабельный тестер. Проверка кабельной инфраструктуры.
- Платформа
- Versiv 2
- Медные измерительные модули
- DSX-8000
Назначение и исполнение
Кабельный тестер FLUKE DSX2-8000MI INT. Сетевое оборудование FLUKE выбирают по среде передачи и требуемой глубине проверки. Поиск линии, проверка разводки, квалификация соединения и сертификация кабельной системы подтверждают разные свойства. Прибор или принадлежность подбирают под конкретную процедуру, не приписывая простому тестеру функции сертификационного анализатора.
Функциональные возможности DSX2-8000MI INT
Для медных линий важны тип соединения, схема кабеля и используемые адаптеры. Для оптоволокна отдельно проверяют тип волокна, разъемы, длины волн и условия измерения. Совпадение внешнего разъема не подтверждает совместимость всех режимов. Перечень поддерживаемых задач определяется моделью и установленными компонентами.
- Экономичность – покупка комплекта Fluke Networks DSX2-8000MI INT обходится дешевле, по сравнению с приобретением отдельных специализированных приборов аналогичного назначения.
- Модульная конструкция позволяет быстро менять функциональность кабельного тестера путем простого подсоединения к базовому блоку соответствующего модуля, не выключая прибор, что повышает оперативность работ.
- Компактность – в зависимости от планируемых к выполнению задач, можно использовать во время выездных работ весь набор или только отдельные его компоненты; для удобства транспортировки в комплект включены кейсы-чехлы.

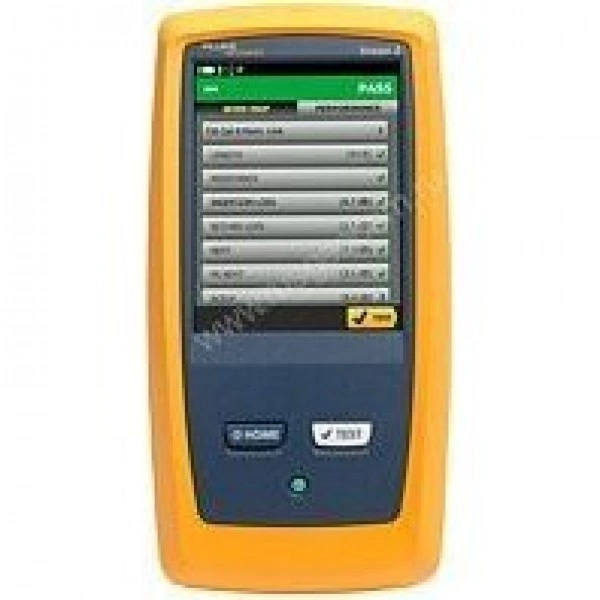

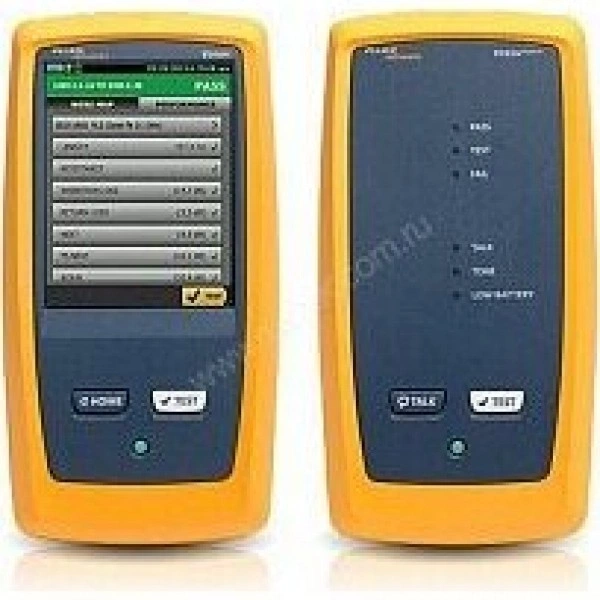

- Кабельный тестер Fluke Networks DSX2-8000MI INT представляет собой мультифункциональный комплект на основе базовых основного и удаленного блоков Versiv 2, с подключаемыми модулями DSX-8000 для сертификации медных СКС и CertiFiber Pro – для OLTS-испытаний многомодовых оптоволоконных линий, USB-микроскопом для инспекции поверхности коннекторов и набором необходимых аксессуаров.
- Включенные в комплект Fluke Networks DSX2-8000MI INT модули для базового и удаленного блоков DSX-8000 подходят для сертификации медных кабелей всех категорий, в том числе витой пары с пропускной способностью до 40 Gigabit.
- Поддержка облачного сервиса LinkWare Live, доступ к которому обеспечивает встроенный модуль Wi-Fi, дает возможность менеджеру проекта настраивать прибор в удаленном режиме и контролировать выполнение заданий через систему управления проектами ProjX.
Технические особенности
Измерительный комплект включает не только базовый блок: соединительные кабели, адаптеры и средства подготовки линии влияют на применимость результата. Для оптических соединений важны состояние торцов и согласованный порядок подготовки. Условия проверки сохраняют вместе с идентификатором линии, чтобы результат относился к правильному соединению.
Основные характеристики
| Параметр | Значение |
|---|---|
| Платформа | Versiv 2 |
| Медные измерительные модули | DSX-8000 |
| Оптические измерительные модули | CertiFiber Pro, многомодовые OLTS |
Применение
Перед выбором описывают объект: среда передачи, тип линии, доступ к концам, требуемый отчет и количество точек. Для повторяемого контроля используют понятную маркировку кабелей и сохраненных файлов. Это помогает сравнивать результаты обслуживания и не смешивать проверку работоспособности с подтверждением нормативных характеристик линии.
Подготовка рабочего набора
Для работы с FLUKE DSX2-8000MI INT сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
Комплектация и совместимость

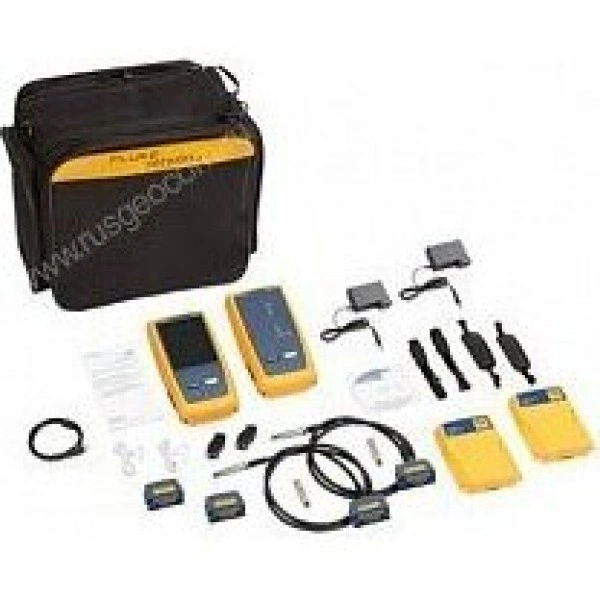

Комплект поставки
- Базовый и удаленный блоки Versiv1 шт.
- USB-видеодатчик для проверки волокна с 4 наконечниками1 шт.
- USB-кабель1 шт.
- Встроенный Wi-Fi-адаптер1 шт.
- Гарнитуры2 шт.
- Заявление о калибровке и руководство по началу работы1 шт.
- Кейс для переноски1 шт.
- Кейс для переноски тестовых эталонных кабелей1 шт.
- Компакт-диск с программным обеспечением Versiv с открытым исходным кодом1 шт.
- Комплект Encircled Flux-совместимых многомодовых тестовых эталонных кабелей SC/LC 50 мкм1 шт.
- Модули CertiFiber Multimode OLTS2 шт.

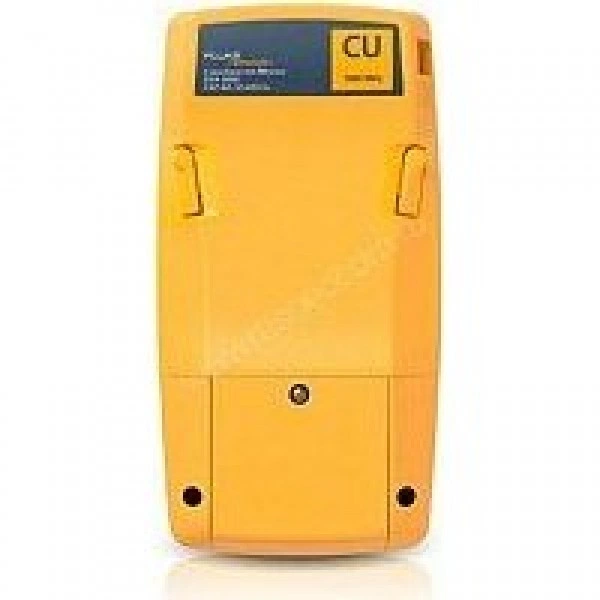

- Модули DSX-8000 CableAnalyzer2 шт.
- Набор адаптеров для каналов (категория 8, Класс I)1 шт.
- Набор адаптеров для постоянных соединений (категория 8, Класс I)1 шт.
- Очистители Quick Clean (1,25/2,50 мм)2 шт.
- Плечевые ремни2 шт.
- Ручные ремешки2 шт.
- Симплексные адаптеры LC/LC2 шт.
- Терминаторы AxTalk2 шт.
- Универсальные ответвители2 шт.
