Назначение и исполнение

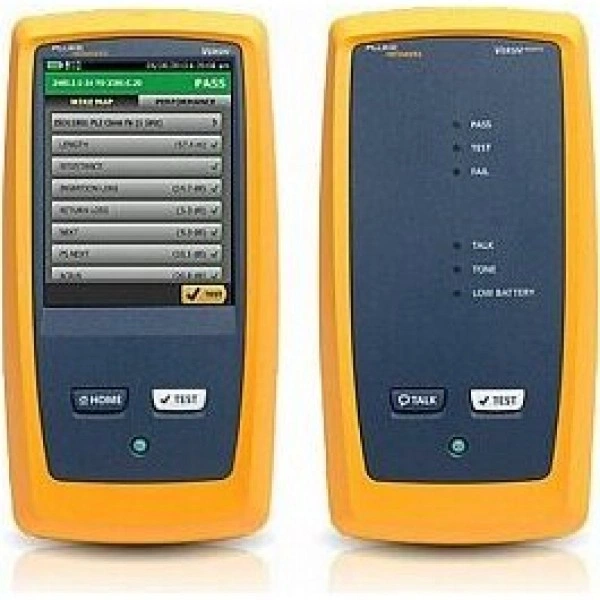

Кабельный тестер FLUKE DSX-8000-ADD. Сетевое оборудование FLUKE выбирают по среде передачи и требуемой глубине проверки. Поиск линии, проверка разводки, квалификация соединения и сертификация кабельной системы подтверждают разные свойства. Прибор или принадлежность подбирают под конкретную процедуру, не приписывая простому тестеру функции сертификационного анализатора.
Функциональные возможности DSX-8000-ADD
Для медных линий важны тип соединения, схема кабеля и используемые адаптеры. Для оптоволокна отдельно проверяют тип волокна, разъемы, длины волн и условия измерения. Совпадение внешнего разъема не подтверждает совместимость всех режимов. Перечень поддерживаемых задач определяется моделью и установленными компонентами.
- DSX-8000 сертифицирует кабельные системы с витыми парами кат. 5e, 6, 6A, 8 и класса I/II с ограничением до 2000 МГц
- Модульный дизайн Versiv™ поддерживает сертификацию медных соединений, определение уровня потерь оптоволоконных сетей, рефлектометр и инспектирование торцевой поверхности волокна
- Не имеющая аналогов скорость тестирования кабелей категории 5e, 6, 6A, 8 и класса I/II и всех действующих стандартов
- Система ProjeX™ управляет требованиями к задачам и ходом работ от настройки до приемочных испытаний, гарантируя правильное завершение всех тестов
- Пользовательский Интерфейс Taptive™ упрощает настройку и устраняет ошибки
- Анализируйте результаты тестов и создавайте профессиональные отчеты о тестировании, используя программное обеспечение управления LinkWare™
- Графически отображает источник проблем, включая перекрестные наводки, возвратные потери и неисправности экранирования для ускорения диагностики
- Соответствие самым строгим требованиям Ассоциации телекоммуникационной промышленности (TIA) уровня 2G подтверждено компанией Intertek
- Инструменты для сертификации медных кабельных систем, одобренные поставщиками кабелей во всем мире
- Встроенная функция тестирования внешних перекрестных наводок

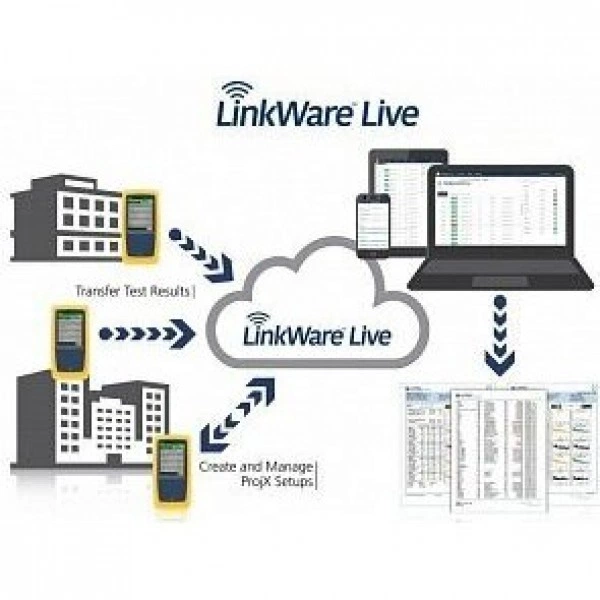

- Совместим с Linkware™ Live. Служба LinkWare Live позволяет отслеживать работу, получать доступ в реальном времени к результатам тестирования, чтобы быстро устранять проблемы в полевых условиях и передавать и объединять результаты тестов с тестера в ПО
- LinkWare™ PC для управления кабельными тестированием.
- Versiv позволяет пользователям добиваться большего, чем раньше было возможно тестером кабелей, ускоряя каждый этап процесса тестирования
- Облачная служба LinkWare Live позволяет менеджерам проектов осуществлять удаленную настройку тестеров, следить за выполнением задания и даже определять местоположение тестера при помощи любого смарт-устройства
- Система управления ProjX™ упрощает выполнение задач, начиная с первоначальной настройки и заканчивая приемкой системы. Versiv устраняет ненужные этапы и обеспечивает, чтобы все тесты выполнялись надлежащим образом с первого раза, каждый раз
- Интерфейс пользователя Taptive™ предоставляет функции глубокого анализа данных, простой настройки и использования, которые расчитаны на операторов с любым уровнем навыков
- DSX сокращает время, необходимое для устранения неполадок в кабельных системах, при помощи специальной диагностики, которая представляет собой простой тест для обнаружения проблемы.
- Соответствует стандарту ANSI/TIA-1152-A уровня 2G и требованиям к точности полевых тестеров предлагаемого стандарта МЭК 61935-1 изд. 5 уровня VI до 2000 МГц
- Поддержка полного набора стандартов асимметрии сопротивления, необходимых для питания по технологии Power over Ethernet (PoE): IEEE 802.3bt, ANSI/TIA/EIA-568, серия документов ISO/МЭК 11801
- Измерения TCL и ELTCTL проводятся в соответствии с МЭК 61935-1-1 (проект)
- Целостность экрана по всей длине кабеля.
- Благодаря восьмисекундной процедуре тестирования кабелей Cat 6A сертификация проводится в кратчайшие сроки
- Графически отображает источник проблем, включая перекрестные наводки и неверное расстояние до экрана, для ускорения диагностики неисправностей
- Пользователи могут управлять 12 000 результатами тестирования кабелей Cat 6A с полной графикой
- Емкостный сенсорный экран позволяет быстро настраивать тестер и без затруднений выбирать типы кабелей, стандарты и параметры тестирования
- Встроенный Wi-Fi-адаптер позволяет передавать результаты в службу LinkWareTM Live
- В отчет программного обеспечения LinkWare для управления помещается более миллиарда линий.
- Инструменты DSX CableAnalyzer Series для сертификации медных кабельных систем позволяют тестировать и сертифицировать кабели на витой паре в сетях Ethernet, работающих на скорости до 40 Гбит, и подходят для кабельных систем всех категорий, в том числе для категорий 5e, 6, 6A, 8 или класса FA и I/II.
- Fluke DSX предназначен для сертификации медных кабельных систем и соответствует всем стандартам, в том числе стандарту точности уровня VI/2G, упрощая управление задачами и способствуя более быстрой приемке системы.
- Инструменты серии DSX CableAnalyzer для сертификации медных кабелей основаны на DSX-8000:
Технические особенности
Измерительный комплект включает не только базовый блок: соединительные кабели, адаптеры и средства подготовки линии влияют на применимость результата. Для оптических соединений важны состояние торцов и согласованный порядок подготовки. Условия проверки сохраняют вместе с идентификатором линии, чтобы результат относился к правильному соединению.
Основные характеристики
| Параметр | Значение |
|---|---|
| Совместимость | Linkware™ Live |
| Разница задержек: Разрешение | 1 нс |
| Типичный срок эксплуатации аккумулятора | 8 ч |
| Разница задержек: Диапазон | От 0 нс до 100 нс |
| Стандарты теста: Максимальная частота | 2000 МГц |
| Корпус | Высокопрочный пластик с ударостойким покрытием |
| Тестирование сопротивления контурного тока: Разрешение | 0,1 Ом |
| Параметры окружающей среды: Вибрация | Случайная, 2 г, 5–500 Гц |
Применение
Перед выбором описывают объект: среда передачи, тип линии, доступ к концам, требуемый отчет и количество точек. Для повторяемого контроля используют понятную маркировку кабелей и сохраненных файлов. Это помогает сравнивать результаты обслуживания и не смешивать проверку работоспособности с подтверждением нормативных характеристик линии.
Комплектация и совместимость

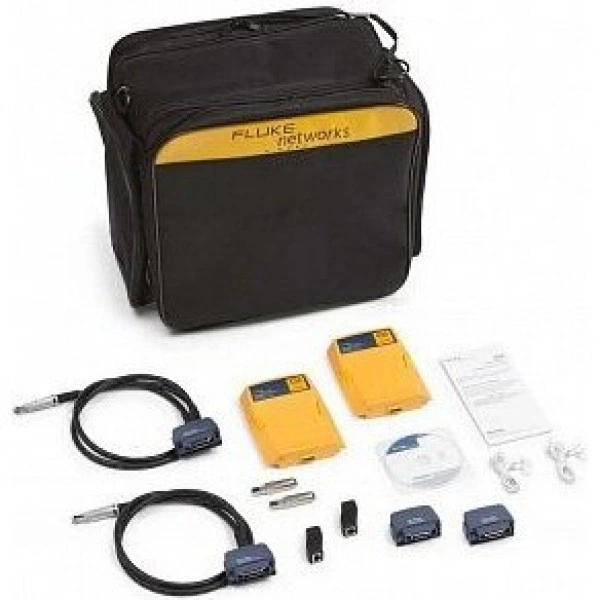

Комплект поставки
- Гарнитура1 шт.
- Зарядное устройство переменного тока1 шт.
- Заявление о калибровке1 шт.
- Кейс для переноски1 шт.
- Компакт-диск с программным обеспечением Versiv с открытым исходным кодом1 шт.
- Набор адаптеров для каналов (категория 8, класс I)1 шт.
- Набор адаптеров для постоянных соединений (категория 8, класс I)1 шт.
- Плечевой ремень1 шт.
- Руководство по началу работы1 шт.
- Ручной ремешок1 шт.
- Терминатор AxTalk1 шт.
- Универсальный соединитель1 шт.
Совместимость
- Linkware™ Live
