Основная информация об измерителе оптической мощности
Измеритель оптической мощности. Проверка кабельной инфраструктуры.
Назначение и исполнение

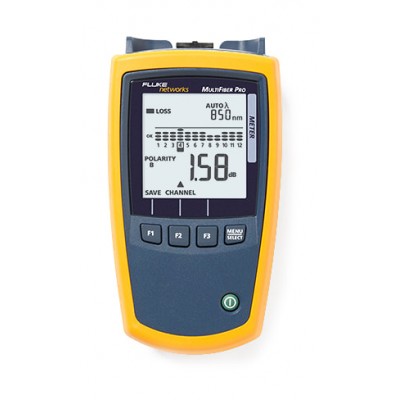

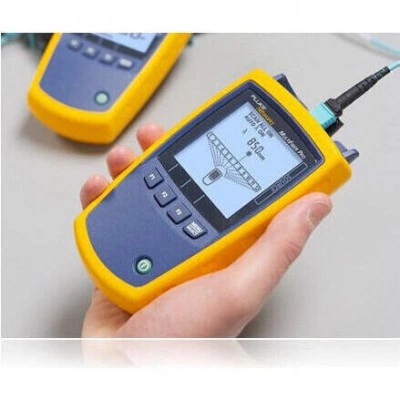

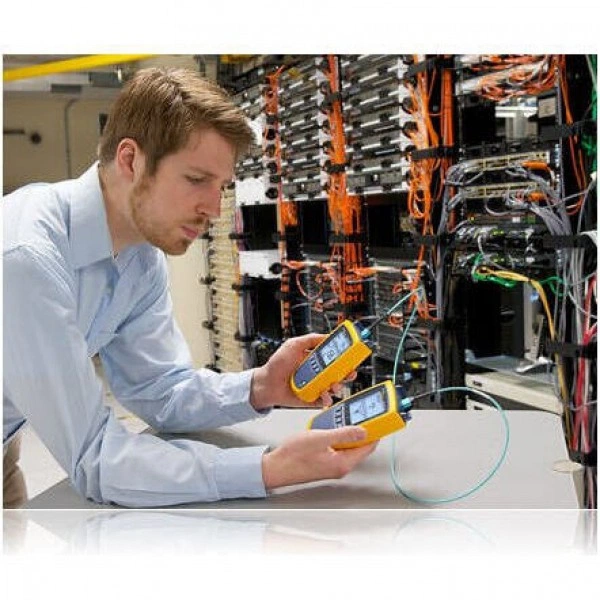

Измеритель оптической мощности FLUKE MFPOWERMETER. Сетевое оборудование FLUKE выбирают по среде передачи и требуемой глубине проверки. Поиск линии, проверка разводки, квалификация соединения и сертификация кабельной системы подтверждают разные свойства. Прибор или принадлежность подбирают под конкретную процедуру, не приписывая простому тестеру функции сертификационного анализатора.
Функциональные возможности MFPOWERMETER
Для медных линий важны тип соединения, схема кабеля и используемые адаптеры. Для оптоволокна отдельно проверяют тип волокна, разъемы, длины волн и условия измерения. Совпадение внешнего разъема не подтверждает совместимость всех режимов. Перечень поддерживаемых задач определяется моделью и установленными компонентами.
- Автоматическое сканирование и тестирование всех волокон в MPO-разъемах с помощью функции «Сканировать все»
- Поддержка для многомодовых и одномодовых оптоволоконных магистралей MPO

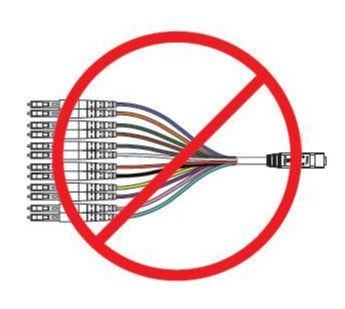

- Избавляет от необходимости использовать шнуры разветвления (fan-out) при тестировании транковых MPO магистралей
- Простая интерпретация результатов тестов с минимальной навигацией

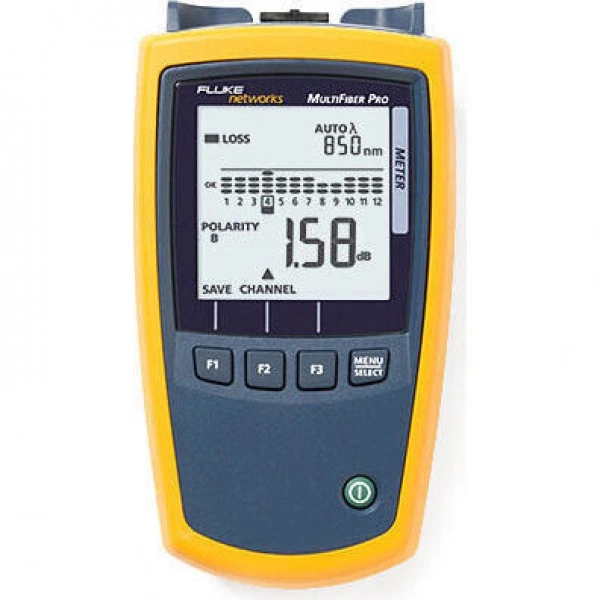

- Пользовательский интерфейс отображает данные по всем 12 волокнам в линии
- Автоматические измерения параметров волокон 8, 10 и 12
- Поиск и устранение неисправностей оптоволоконных каналов MPO и детализирование результатов тестирования каждого волокна
- Крепление ремня Mag Kit — сильный редкоземельный магнит крепится к металлическим поверхностям в рабочей среде, что позволяет специалисту освободить руки
- Тестирование оптических коннекторов по принципу «прошел/НЕ прошел»
- Большой сенсорный экран
- Графическая индикация проблемных зон, возникающих из-за загрязнений и повреждений поверхности коннектора
- Сертификация состояния коннекторов в соответствии с отраслевыми стандартами — IEC 61300-3-35
- Устранение человеческого фактора при проверке коннекторов
- Включает адаптер MPO для видеомикроскопа и очиститель MPO разъемов
- Независимо от того, используются ли претерминированные оптоволоконные магистрали MPO со скоростью передачи данных 10 Гбит/с или планируется переход на производительность Ethernet-кабеля нового поколения со скоростью передачи данных 40/100 Гбит/с, центры обработки данных выбирают стандарт разъемов MPO.

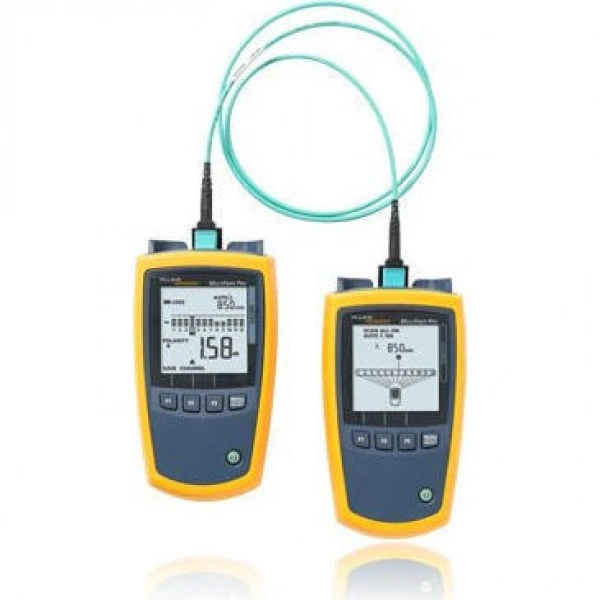

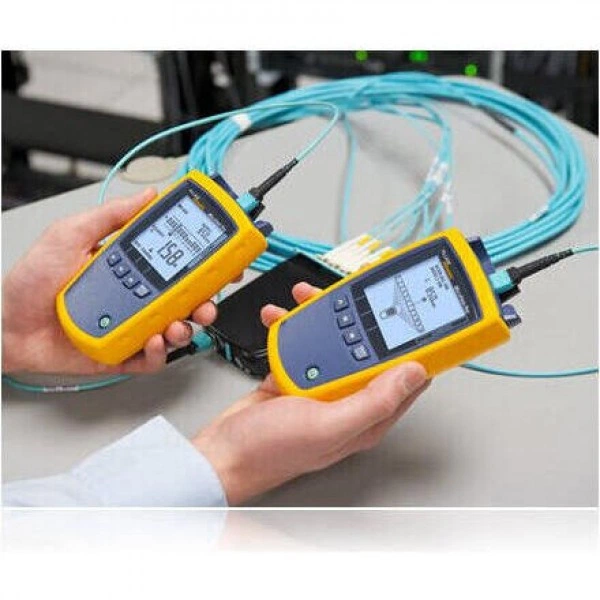

- MultiFiber Pro Optical Power Meter and Source на 90 % быстрее, чем процесс тестирования отдельных волоконных кабелей, так как прибор измеряет потери мощности и проверяет полярность на 12 волокнах одного разъема — время тестирования сокращается с нескольких недель до нескольких дней

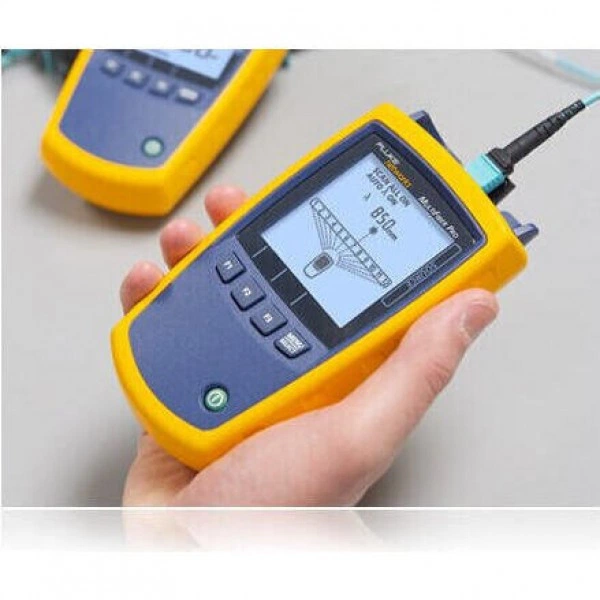

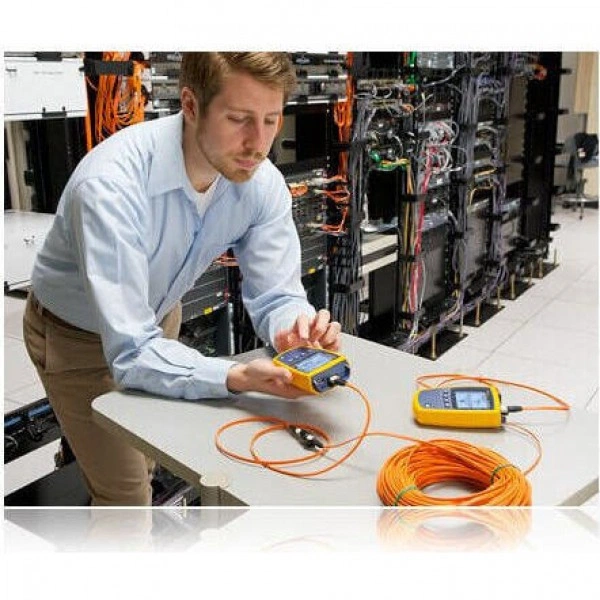

- Функция «Сканировать все» измерителя мощности MultiFiber Pro позволяет сканировать и тестировать все 12 оптоволоконные шнуры в разъемах MPO – выполнение всех измерений потерь и мощности занимает всего лишь 6 с.
- Эта функция автоматизирует тестирование оптоволокна с разъемами MPO и устраняет трудоемкий ручной процесс перемещения тестера оптоволокна между шнурами при работе с разветвительными шнурами.

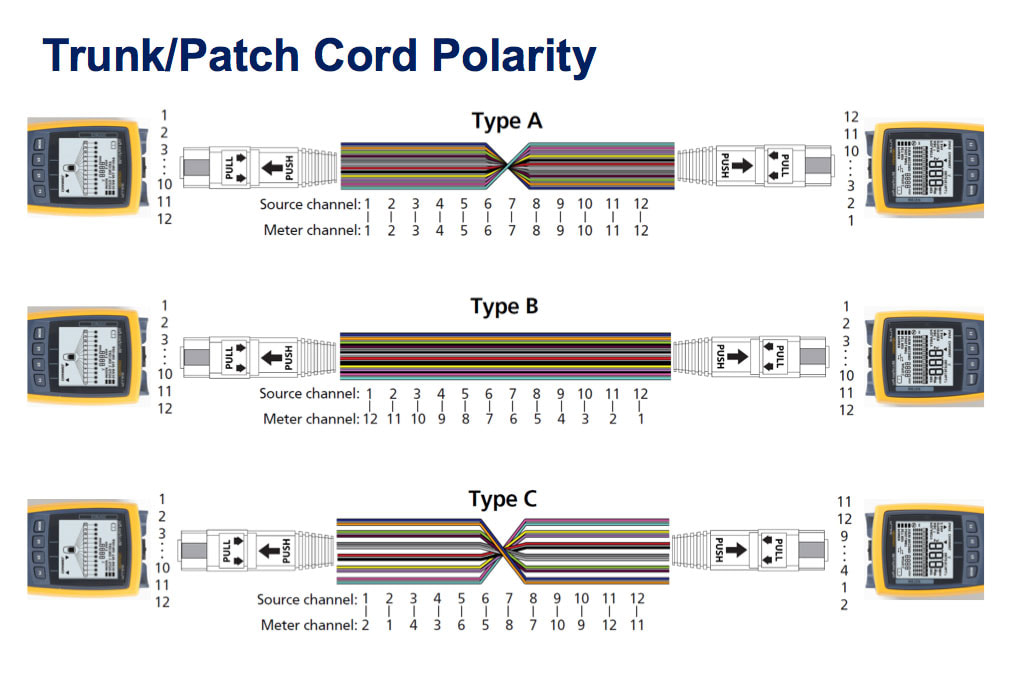

- Для многолучевых разъемов TIA-568-C.0 определяет три способа достижения этого: способы А, В и С.

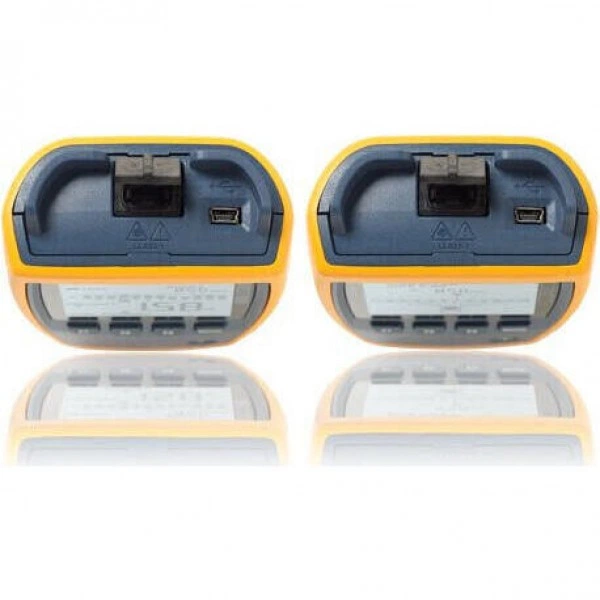

- Встроенный разъем MPO
- MultiFiber Pro позволяет закрыть разъем MPO, что повышает надежность тестирования.

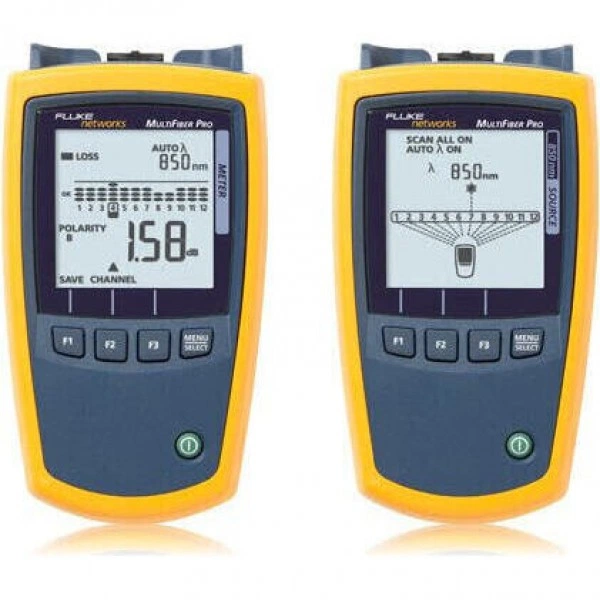

- MultiFiber Pro настолько упрощает задачу одновременного отображения результатов проверки полярности, измерения мощности и потерь для 12 волокон, что на пользовательский интерфейс заявлен патент.
- Измеритель мощности позволяет одновременно сравнивать результаты измерений для 12 волокон.
- Источник света идентифицирует каждое тестируемое оптоволокно в разъеме MPO.
- Эта возможность повышает гибкость проверки и поиска неисправностей в разъемах MPO и позволяет достичь более точных и детализированных результатов и отчетности.
- Измеритель мощности MultiFiber Pro может хранить до 3 000 результатов тестирования (что эквивалентно 250 кабелям MPO).
- Данные внутренней памяти устройства могут быть загружены на ПК с помощью программного обеспечения для управления тестированием кабелей LinkWare™ 7.
- LinkWare 7 позволяет управлять результатами тестирования, редактировать идентификаторы кабелей, распечатывать профессиональные отчеты и даже экспортировать данные в форматы электронных таблиц.
- Видеомикроскоп FI-7000 FiberInspector Pro с адаптером MPO и приспособлением для очистки коннекторов
- Видеомикроскоп FI-7000 FiberInspector Pro™ позволяет оперативно проверять и сертифицировать качество оптических разъемов внутри портов оборудования/коммутационных панелей или патч-шнуров Автоматическая сертификация состояния коннектора по принципу «прошел/НЕ прошел» за 2 секунды
Технические особенности

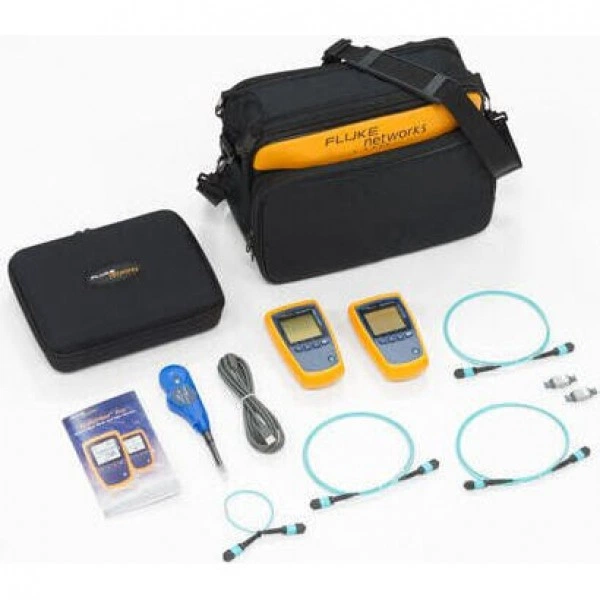

Измерительный комплект включает не только базовый блок: соединительные кабели, адаптеры и средства подготовки линии влияют на применимость результата. Для оптических соединений важны состояние торцов и согласованный порядок подготовки. Условия проверки сохраняют вместе с идентификатором линии, чтобы результат относился к правильному соединению.
Основные характеристики
| Параметр | Значение |
|---|---|
| О безопасности лазера | IEC 60825-1:класс 1 |
| Внешние условия: Рабочие температуры | -10 – +50 ºC |
| Неконтролируемо < 10 °C: Вибрация | Случайно 2 G, 5 – 500 Гц |
| Неконтролируемо < 10 °C: Рабочая высота над уровнем моря | 4 000 м |
| Неконтролируемо < 10 °C: Высота над уровнем моря при хранении | 12 000 м |
| Минимальная выходная мощность | Светодиодный: ≥ -24 дБм; Лазер: ≥ -1 дБм |
| Внешние условия: Рабочая влажность | 95% (10 – +35 ºC) без образования конденсата |
| Длина волны | Светодиодный: ±30 нм; Лазер: 1310 нм ± 20 нм; Лазер: 1550 нм ± 20 нм |
Применение
Перед выбором описывают объект: среда передачи, тип линии, доступ к концам, требуемый отчет и количество точек. Для повторяемого контроля используют понятную маркировку кабелей и сохраненных файлов. Это помогает сравнивать результаты обслуживания и не смешивать проверку работоспособности с подтверждением нормативных характеристик линии.
Условия измерений
- Для 850 нм, 0 – -50 дБм.
- Для 1300, 1310, 1550 нм, от -5 дБм до -50 дБм
- Для оптического сигнала непрерывной волны.
- Измеряемый уровень мощности ≤0 дБм.
- Включение подсветки.
- Время работы от батареек зависит от соединения и типа используемых батареек.
- Компания Fluke Networks рекомендует использовать щелочные батарейки.
- 23 °C, после 10 минут прогрева
- 23 °C, после 15 минут прогрева
- Автоматическое определение длины волны, полное сканирование и включение подсветки.
- Время работы от батареек зависит от соединения и типа используемых батареек.
- Компания Fluke Networks рекомендует использовать щелочные батарейки.
