Основная информация о наборе для тестирования
Набор для тестирования. Состав измерительного набора.
Назначение и исполнение
Набор для тестирования FLUKE MFTK-SM1310. Сетевое оборудование FLUKE выбирают по среде передачи и требуемой глубине проверки. Поиск линии, проверка разводки, квалификация соединения и сертификация кабельной системы подтверждают разные свойства. Прибор или принадлежность подбирают под конкретную процедуру, не приписывая простому тестеру функции сертификационного анализатора.
Функциональные возможности MFTK-SM1310
Для медных линий важны тип соединения, схема кабеля и используемые адаптеры. Для оптоволокна отдельно проверяют тип волокна, разъемы, длины волн и условия измерения. Совпадение внешнего разъема не подтверждает совместимость всех режимов. Перечень поддерживаемых задач определяется моделью и установленными компонентами.
- Автоматическое сканирование и тестирование всех волокон в MPO-разъемах с помощью функции «Сканировать все»
- Поддержка для многомодовых и одномодовых оптоволоконных магистралей MPO
- Избавляет от необходимости использовать шнуры разветвления (fan-out) при тестировании транковых MPO магистралей
- Простая интерпретация результатов тестов с минимальной навигацией
- Пользовательский интерфейс отображает данные по всем 12 волокнам в линии
- Автоматические измерения параметров волокон 8, 10 и 12
- Поиск и устранение неисправностей оптоволоконных каналов MPO и детализирование результатов тестирования каждого волокна
- Крепление ремня Mag Kit — сильный редкоземельный магнит крепится к металлическим поверхностям в рабочей среде, что позволяет специалисту освободить руки
- Тестирование оптических коннекторов по принципу «прошел/НЕ прошел»
- Большой сенсорный экран
- Графическая индикация проблемных зон, возникающих из-за загрязнений и повреждений поверхности коннектора
- Сертификация состояния коннекторов в соответствии с отраслевыми стандартами — IEC 61300-3-35
- Устранение человеческого фактора при проверке коннекторов
- Включает адаптер MPO для видеомикроскопа и очиститель MPO разъемов
- Независимо от того, используются ли претерминированные оптоволоконные магистрали MPO со скоростью передачи данных 10 Гбит/с или планируется переход на производительность Ethernet-кабеля нового поколения со скоростью передачи данных 40/100 Гбит/с, центры обработки данных выбирают стандарт разъемов MPO.

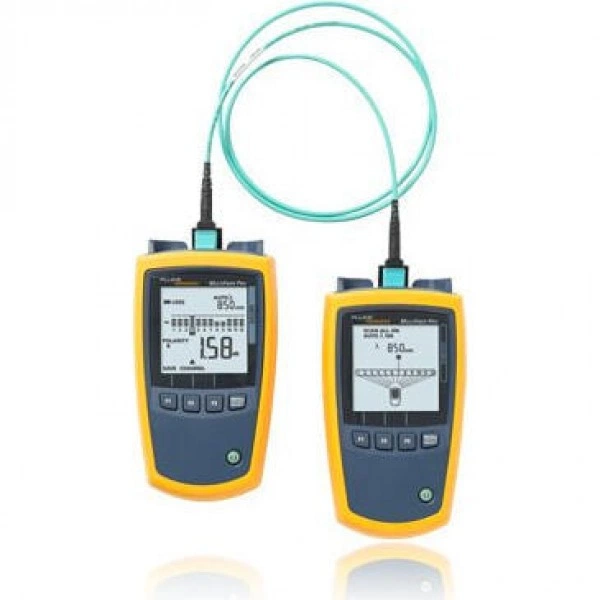

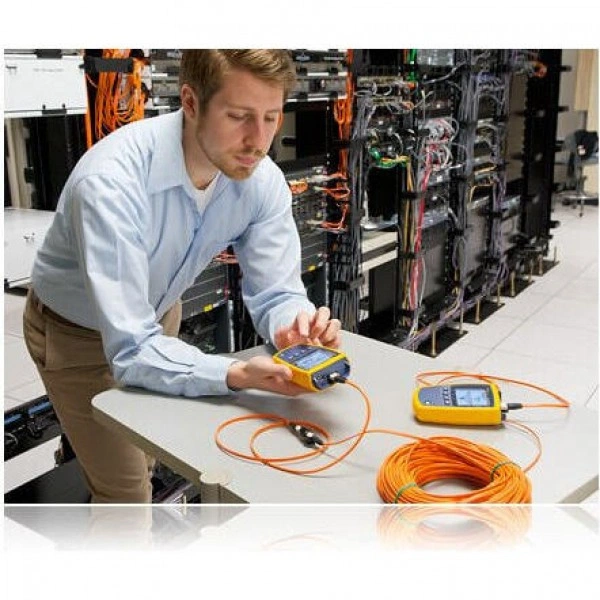

- MultiFiber Pro Optical Power Meter and Source на 90 % быстрее, чем процесс тестирования отдельных волоконных кабелей, так как прибор измеряет потери мощности и проверяет полярность на 12 волокнах одного разъема — время тестирования сокращается с нескольких недель до нескольких дней
- Функция «Сканировать все» измерителя мощности MultiFiber Pro позволяет сканировать и тестировать все 12 оптоволоконные шнуры в разъемах MPO – выполнение всех измерений потерь и мощности занимает всего лишь 6 с.
- Эта функция автоматизирует тестирование оптоволокна с разъемами MPO и устраняет трудоемкий ручной процесс перемещения тестера оптоволокна между шнурами при работе с разветвительными шнурами.
- Для многолучевых разъемов TIA-568-C.0 определяет три способа достижения этого: способы А, В и С.

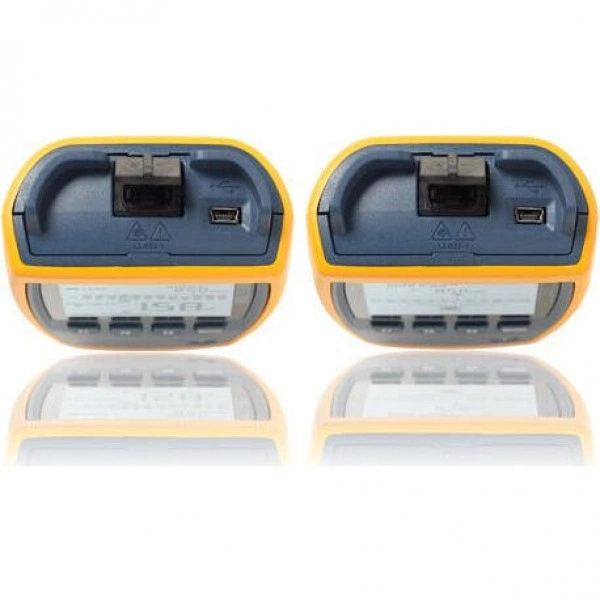

- Встроенный разъем MPO
- MultiFiber Pro позволяет закрыть разъем MPO, что повышает надежность тестирования.

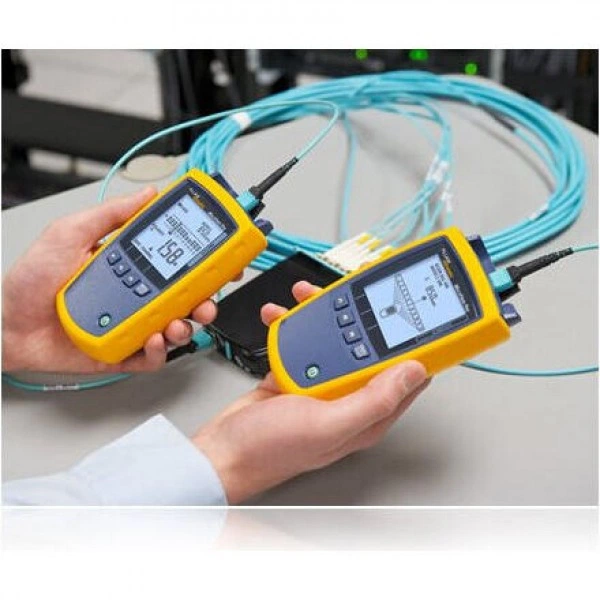

- MultiFiber Pro настолько упрощает задачу одновременного отображения результатов проверки полярности, измерения мощности и потерь для 12 волокон, что на пользовательский интерфейс заявлен патент.

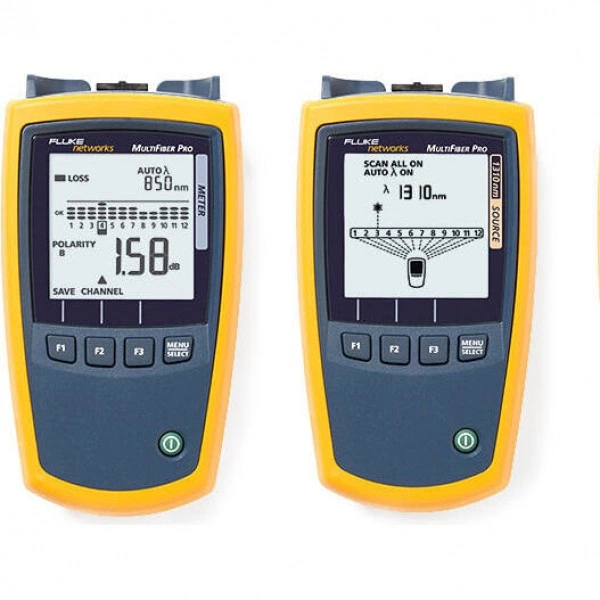

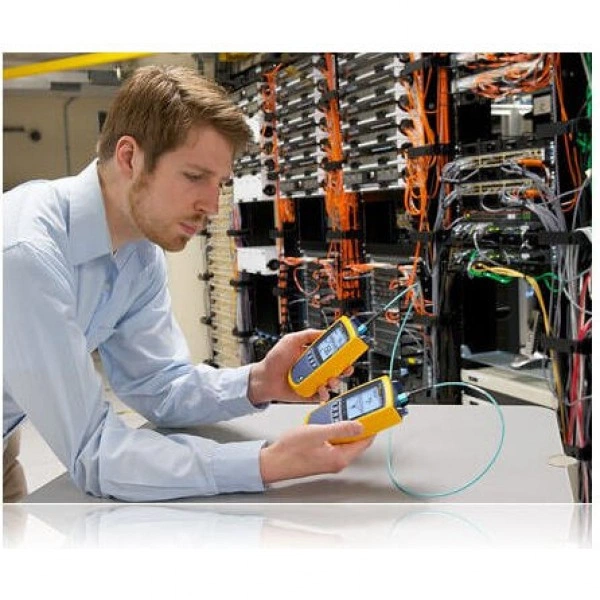

- Измеритель мощности позволяет одновременно сравнивать результаты измерений для 12 волокон.

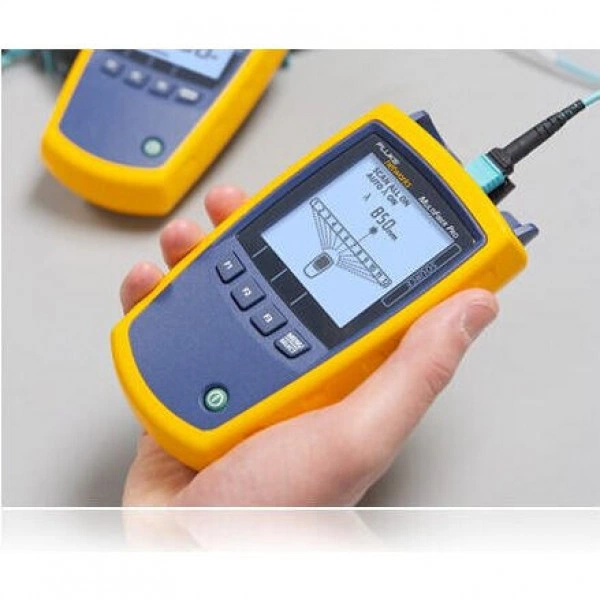

- Источник света идентифицирует каждое тестируемое оптоволокно в разъеме MPO.
- Эта возможность повышает гибкость проверки и поиска неисправностей в разъемах MPO и позволяет достичь более точных и детализированных результатов и отчетности.
- Измеритель мощности MultiFiber Pro может хранить до 3 000 результатов тестирования (что эквивалентно 250 кабелям MPO).
- Данные внутренней памяти устройства могут быть загружены на ПК с помощью программного обеспечения для управления тестированием кабелей LinkWare™ 7.
- LinkWare 7 позволяет управлять результатами тестирования, редактировать идентификаторы кабелей, распечатывать профессиональные отчеты и даже экспортировать данные в форматы электронных таблиц.
- Видеомикроскоп FI-7000 FiberInspector Pro с адаптером MPO и приспособлением для очистки коннекторов
- Видеомикроскоп FI-7000 FiberInspector Pro™ позволяет оперативно проверять и сертифицировать качество оптических разъемов внутри портов оборудования/коммутационных панелей или патч-шнуров Автоматическая сертификация состояния коннектора по принципу «прошел/НЕ прошел» за 2 секунды
Технические особенности
Измерительный комплект включает не только базовый блок: соединительные кабели, адаптеры и средства подготовки линии влияют на применимость результата. Для оптических соединений важны состояние торцов и согласованный порядок подготовки. Условия проверки сохраняют вместе с идентификатором линии, чтобы результат относился к правильному соединению.
Основные характеристики
| Параметр | Значение |
|---|---|
| О безопасности лазера | IEC 60825-1:класс 1 |
| Внешние условия: Рабочие температуры | -10 – +50 ºC |
| Неконтролируемо < 10 °C: Вибрация | Случайно 2 G, 5 – 500 Гц |
| Неконтролируемо < 10 °C: Рабочая высота над уровнем моря | 4 000 м |
| Неконтролируемо < 10 °C: Высота над уровнем моря при хранении | 12 000 м |
| Минимальная выходная мощность | Светодиодный: ≥ -24 дБм; Лазер: ≥ -1 дБм |
| Внешние условия: Рабочая влажность | 95% (10 – +35 ºC) без образования конденсата |
| Длина волны | Светодиодный: ±30 нм; Лазер: 1310 нм ± 20 нм; Лазер: 1550 нм ± 20 нм |
Применение
Перед выбором описывают объект: среда передачи, тип линии, доступ к концам, требуемый отчет и количество точек. Для повторяемого контроля используют понятную маркировку кабелей и сохраненных файлов. Это помогает сравнивать результаты обслуживания и не смешивать проверку работоспособности с подтверждением нормативных характеристик линии.
Условия измерений
- Для 850 нм, 0 – -50 дБм.
- Для 1300, 1310, 1550 нм, от -5 дБм до -50 дБм
- Для оптического сигнала непрерывной волны.
- Измеряемый уровень мощности ≤0 дБм.
- Включение подсветки.
- Время работы от батареек зависит от соединения и типа используемых батареек.
- Компания Fluke Networks рекомендует использовать щелочные батарейки.
- 23 °C, после 10 минут прогрева
- 23 °C, после 15 минут прогрева
- Автоматическое определение длины волны, полное сканирование и включение подсветки.
- Время работы от батареек зависит от соединения и типа используемых батареек.
- Компания Fluke Networks рекомендует использовать щелочные батарейки.
Комплектация и совместимость

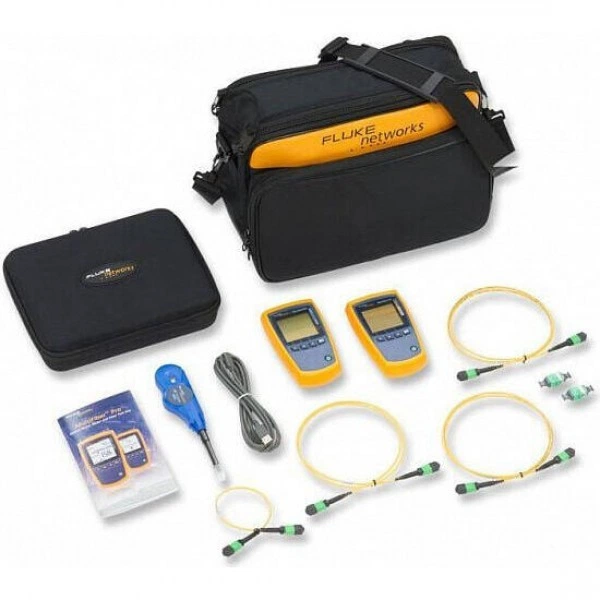

Комплект поставки
- Измеритель оптической мощности Fluke Networks MultiFiber Pro Power Meter1 шт.
- Источник лазерного излучения Fluke Networks MultiFiber Pro SM 13101 шт.
- Тестовые контрольные шнуры1 шт.
- Адаптеры MPO1 шт.
- Магнитный ремень1 шт.
- Футляр для переноски1 шт.
- Инструкция1 шт.
