Основная информация о виброметре
Виброметр. Контроль механических узлов.
- Дискретизация
- 51,2 Гц
- Тип датчика
- Акселерометр
- Ответный разъем
- M12 - F4D
- Тип уплотнения
- Герметичный
Назначение и исполнение
Виброметр FLUKE 810. Вибрационное оборудование FLUKE подбирают для наблюдения механического состояния машины. Прибор, датчик и монтажная принадлежность выполняют разные роли: один регистрирует сигнал, другой преобразует движение, третий задает контакт с объектом. Поэтому полное обозначение позиции проверяют вместе с назначением всего рабочего комплекта.
Функциональные возможности 810
Вибрационный результат связан с точкой установки, направлением измерения и режимом машины. Для сопоставления обходов сохраняют одну схему и одинаковую нагрузку. Доступные величины, диапазоны частот и способы обработки определяются конкретным исполнением; наличие вибрационного датчика не означает поддержку всех методов диагностики.
- Виброметр определяет тип механической неисправности, например, выход из строя подшипников, ослабление креплений, дисбаланс, несоосное положение компонентов и т.п., и ее предполагаемое место, позволяя тем самым сократить время бездействия оборудования и сконцентрироваться на ликвидации причин поломки
- Важность выявляемых неисправности ранжируется прибором по 4 уровням и позволяет определить приоритет восстановительных операций
- Контекстно-зависимая система, которой оснащен измеритель вибрации Fluke 810, дает оперативные подсказки в последовательности действий и предлагает рекомендации по ремонтным работам.
- Встроенные функции определения типа и местонахождения распространенных механических неисправностей (отказ подшипников, неправильное расположение компонентов, ослабленные крепления) позволяют сконцентрироваться на устранении причины неисправности и сократить время простоя оборудования.
- Общий уровень вибрации позволяет быстро оценить исправность машины прямо на экране диагностики.
- Шкала серьезности неисправности имеет четыре уровня и позволяет определить приоритетные операции технического обслуживания.
- Наличие рекомендаций по ремонту
- Подробные отчеты о диагностике и спектральные диаграммы помогут подтвердить качество данных, а также сузить область поиска причины неудач.
- Встроенная контекстно-зависимая система предоставляет подсказки и советы для неопытных пользователей.
- Гибкая конфигурация скорости машины позволяет проверить широкий спектр средств, включая ременные передачи, коробки передач и конические зубчатые колеса.
- Встроенная память с возможностью расширения до 2 Гб позволяет хранить большой объем данных по оборудованию.
- Функция самопроверки обеспечивает оптимальную производительность и увеличивает время полезной работы.

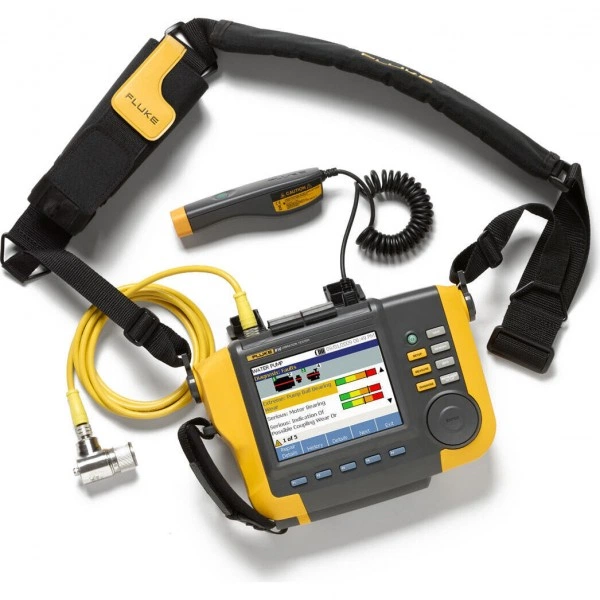

- Лазерный тахометр предназначен для точного измерения частоты вращения узлов машин и обеспечивает безошибочную диагностику неисправностей.
- Трехосевой акселерометр сокращает время выполнения измерений на 2/3 по сравнению с одноосевыми акселерометрами.
- Программное обеспечение Viewer расширяет возможности по хранению данных и отслеживанию результатов.
- Диагностика неисправностей оборудования и выявление главной причины неполадок.
- Проверка оборудования до и после планового технического обслуживания, а также после ремонта.
- Ввод нового оборудования в эксплуатацию и проверка правильности установки.
- Количественный анализ состояния оборудования и определение целесообразности финансовых вложений в ремонт или замену.
- Определение и планирование приоритетных ремонтных работ, повышение производительности.
- Заблаговременное выявление неисправностей и управление резервами запасных деталей.
- Обучение новых или неопытных работников и повышение общей квалификации персонала.
- Измеритель вибраций Fluke 810 — мгновенный ответ на ваши вопросы..
- Измеритель вибраций Fluke 810 является самым современным диагностическим прибором для мгновенного выполнения измерений при техническом обслуживании механического оборудования.
- Измеритель вибраций Fluke 810 предоставляет вам преимущество за счет сочетания мощного диагностического инструмента с простым пошаговым выполнением диагностики для выявления неисправностей определенной машины и их серьезности всего за несколько измерений без предварительного сбора данных.

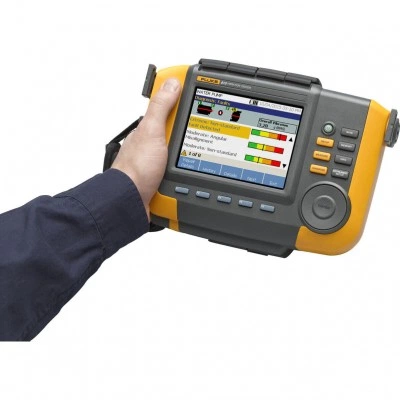

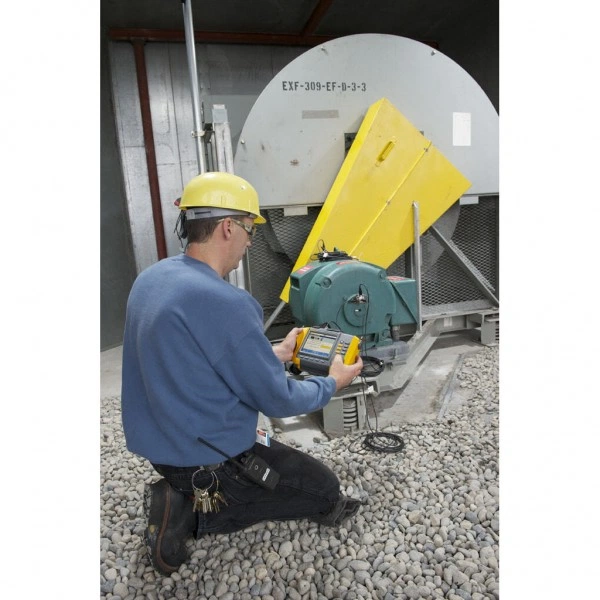

- Портативный виброметр Fluke 810 предназначен для оперативной диагностики и определения вибрационных нагрузок на промышленное оборудование, такое, как двигатели и компрессоры, приводы и редукторы, насосы и вентиляторы, нагнетатели и другие механизмы с частотой вращения в пределах 200…12000 оборотов в минуту.
- Измеритель вибрации Fluke 810 не требует специальной подготовки и заблаговременного сбора данных и с помощью пошаговой диагностики всего за несколько измерений выявит неисправность.

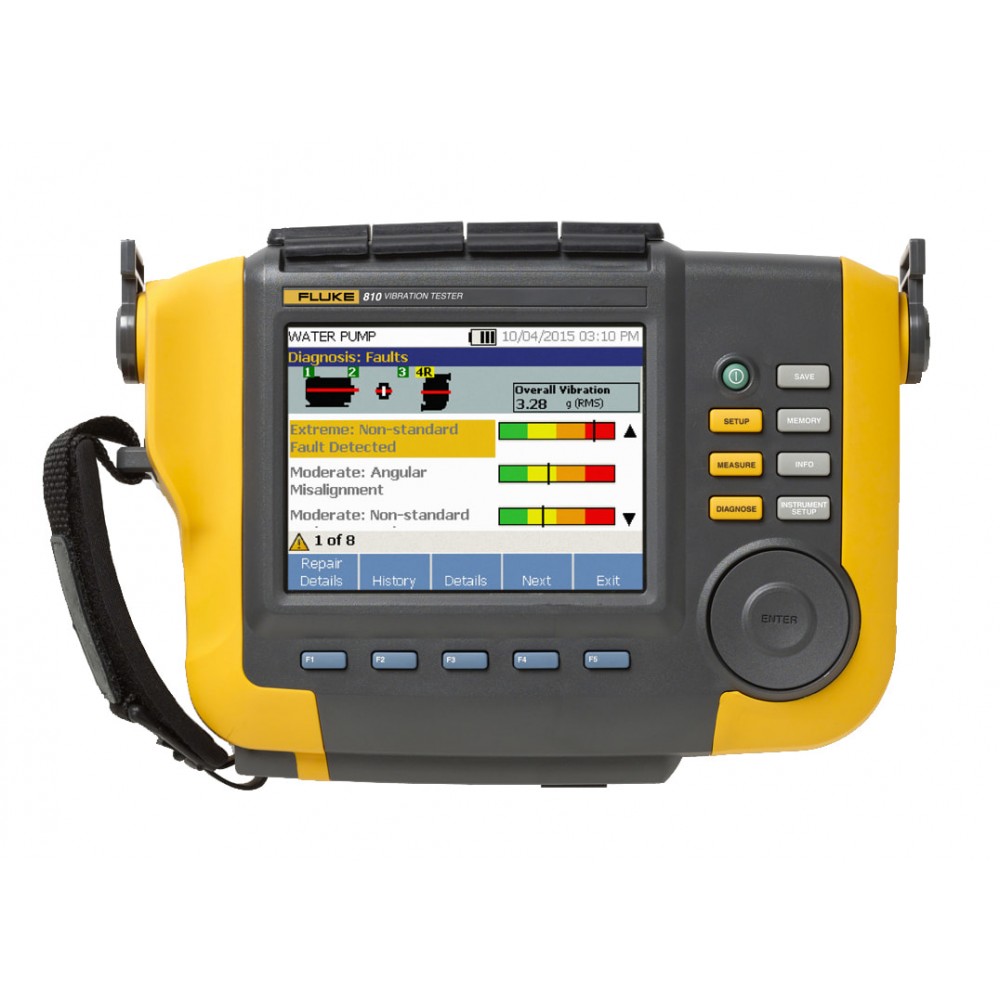

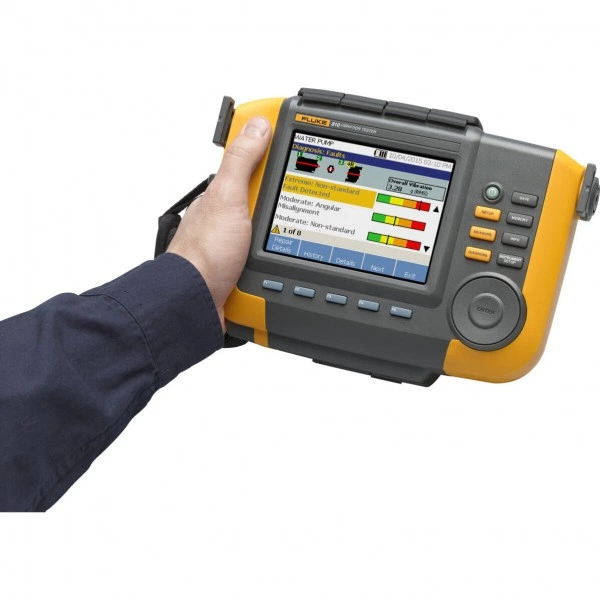

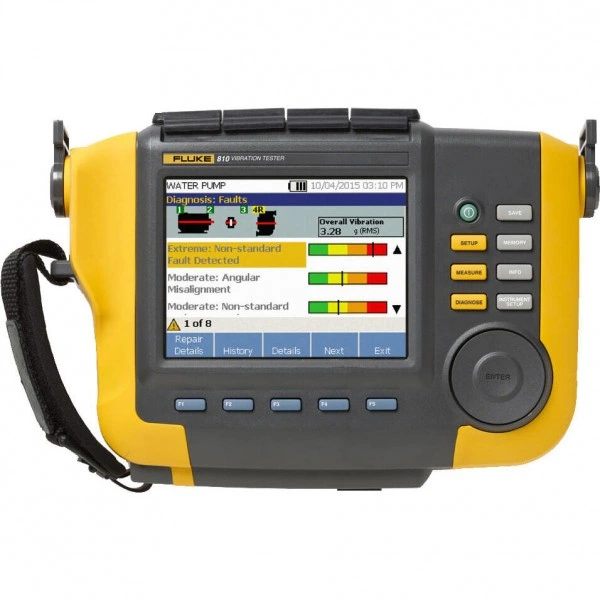

- На цветном 5,7-дюймовом VGA-дисплее, которым оснащен виброметр Fluke 810, отображаются результаты вибрационного воздействия (спектры, пиковые значения, степень критичности неполадки), а также информация по ремонту.
- Встроенной памяти 2Гб хватает для хранения достаточного большого объема зарегистрированных данных.
- Имеется возможность наращивания памяти и подключения Fluke 810 к компьютеру для передачи и анализа данных.
- Измеритель вибраций Fluke 810 может использоваться для следующих целей:
- 810 запрашивает основную информацию о машине, которую вы уже знаете.
- Прибор Fluke 810 станет вашим незаменимым помощником при проведении периодического технического обслуживания.
- Одним нажатием кнопки на приборе Fluke 810 можно определить причину неисправности, ее местоположение и серьезность неисправности.
Технические особенности
Соединение датчика с поверхностью входит в измерительный тракт. При выборе проверяют предусмотренный способ крепления, совместимость входа и условия работы. Спектральное представление, общий уровень и оценка состояния отвечают на разные вопросы; характеристики одного режима не заменяют параметров другого.
Основные характеристики
| Параметр | Значение |
|---|---|
| Дискретизация | 51,2 Гц |
| Тип датчика | Акселерометр |
| Ответный разъем | M12 - F4D |
| Тип уплотнения | Герметичный |
| Динамический диапазон | 128 дБ |
| Отношение сигнала/шума | 100 дБ |
| Диапазон частот | 2 Гц до 20 кГц |
| Выбор диапазона | Автоматический |
Применение

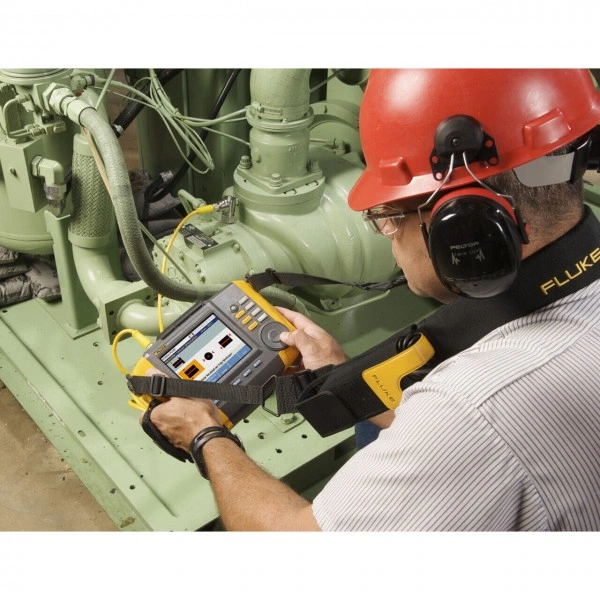

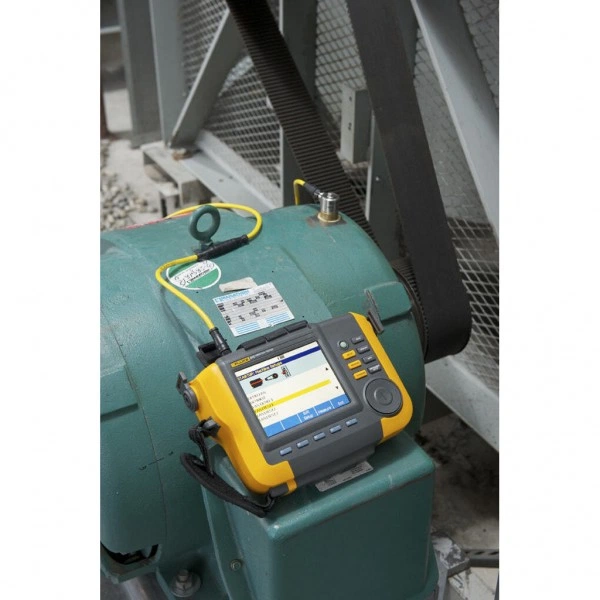

Комплект используют в программе обслуживания вращающегося оборудования с обозначенными контрольными точками. Вместе с результатом сохраняют частоту вращения, нагрузку и место установки. Это помогает сопоставлять наблюдения после обслуживания, не смешивая изменение состояния машины с изменением условий измерения.
Комплектация и совместимость

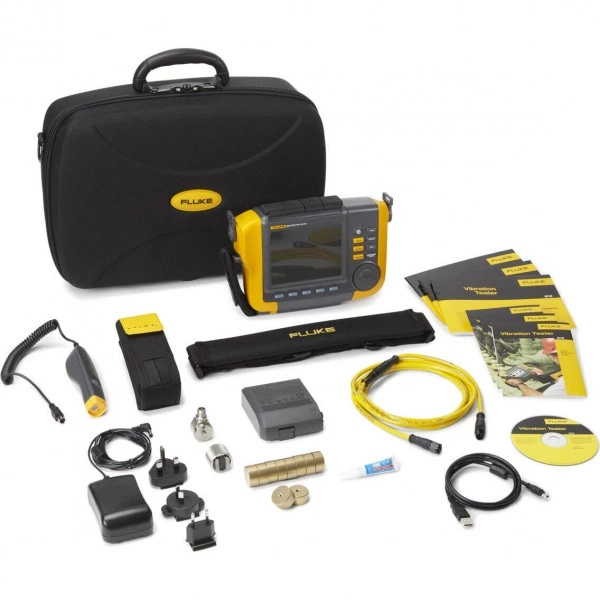

Комплект поставки
- Виброметр Fluke 8101 шт.
- Трехосевой акселерометр1 шт.
- Магнитное крепление1 шт.
- Комплект монтажных пластин с клейким слоем1 шт.

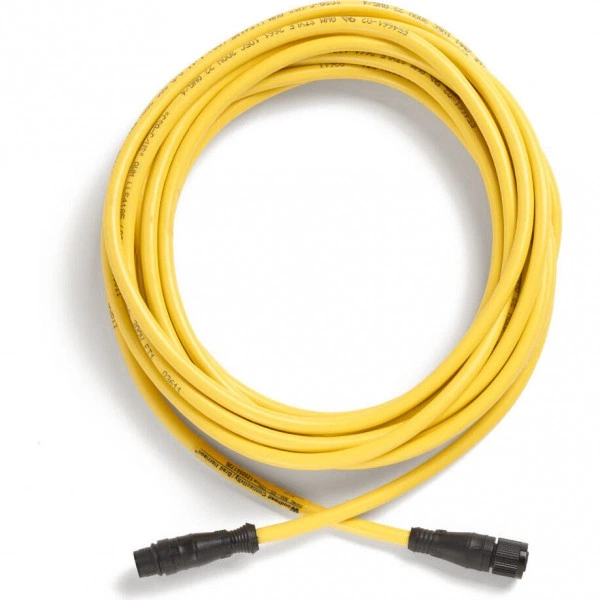

- Кабель акселерометра с быстроразъемным соединение1 шт.
- Лазерный тахометр и карман для хранения1 шт.
- Блок аккумуляторов с кабелем и переходниками1 шт.
- Ремень для ношения на плече и регулируемый ремешок для ношения на запястье1 шт.
- Кабельный адаптер mini USB - USB1 шт.
- Программное обеспечение Viewer для ПК1 шт.
- Ознакомительное руководство, иллюстрированное руководство пользователя, компакт-диск с руководствами пользователя1 шт.
- Футляр для переноски1 шт.
