Основная информация о лазерном приборе для центрирования валов

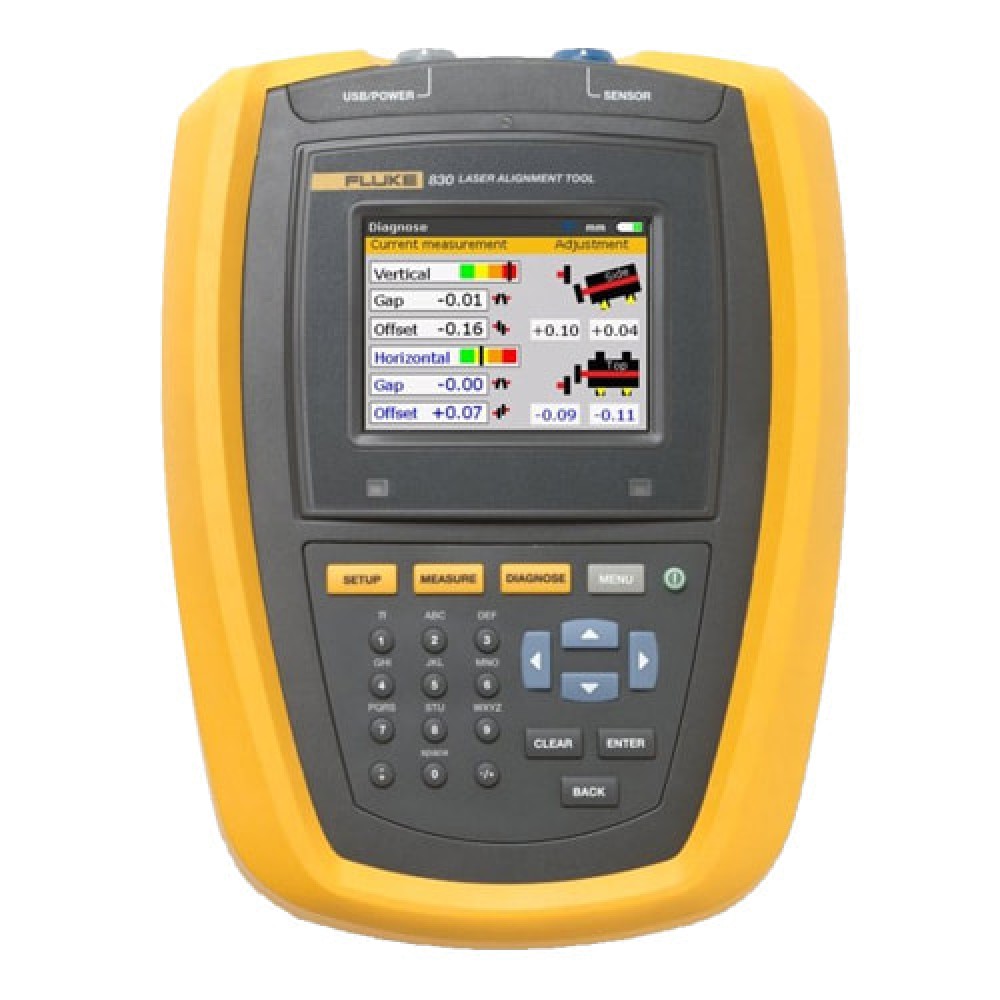

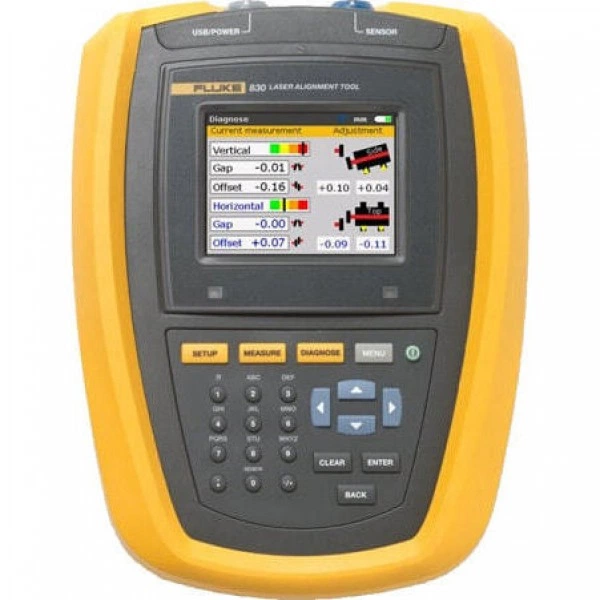

Лазерный прибор для центрирования валов FLUKE 830.
- Защита
- IP67
- Класс защиты IP
- IP67
Назначение и исполнение
Лазерный прибор для центрирования валов FLUKE 830. Вибрационное оборудование FLUKE подбирают для наблюдения механического состояния машины. Прибор, датчик и монтажная принадлежность выполняют разные роли: один регистрирует сигнал, другой преобразует движение, третий задает контакт с объектом. Поэтому полное обозначение позиции проверяют вместе с назначением всего рабочего комплекта.
Функциональные возможности 830
Вибрационный результат связан с точкой установки, направлением измерения и режимом машины. Для сопоставления обходов сохраняют одну схему и одинаковую нагрузку. Доступные величины, диапазоны частот и способы обработки определяются конкретным исполнением; наличие вибрационного датчика не означает поддержку всех методов диагностики.
- Технология измерения одинарным лазером означает меньшее количество ошибок из-за отдачи и высокую точность данных
- Интуитивный направляемый пользовательский интерфейс позволяет быстро и выполнить центрирование машины
- Измерительный режим компаса позволяет выполнять универсальные, надежные и повторяемые измерения с помощью активированного электронного инклинометра
- Динамическая проверка допусков машины обеспечивает постоянную корректировку центрирования, так что известно, когда машина находится в допустимом диапазоне
- Уникальный режим увеличения позволяет работать с большими нарушениями центрирования, виртуально увеличивая размер лазерного детектора
- Защита данных гарантирует доступность данных в нужный момент с функциями автосохранения и продолжения работы
- Лазерный инструмент для центрирования вала Fluke 830 прост в использовании и дает быстрые, точные и применимые на практике ответы, которые поддержат работу вашего предприятия.
- В отличие от линейки или циферблатных индикаторов, Fluke 830 выполняет сложные расчеты центрирования, то есть можно получить необходимые ответы для быстрого центрирования машины и поддержания работы предприятия.
- Fluke 830 использует запатентованную* прецизионную систему центрирования с одним лазером, которая обеспечивает точность и повторяемость результатов измерений, так что можно быть уверены, что проблемы центрирования будут решены.
- Обработка преобразованного запатентованным детектором цифрового сигнала от полупроводникового лазера Ga-Al-As во Fluke 830 проводится при помощи процессора Intel с оперативной памятью 64 Мб.
- Основное преимущество инструмента центрирования Fluke 830 перед циферблатными индикаторами — выполнение сложных расчетов центрирования, позволяющих ускорить процесс центрирования.
- Полученная цифровая информация выводится на цветной TFT дисплей, обеспечивающий гамму в 65 535 цветов.
- Управление прибором Fluke 830 производится при помощи клавиатуры, размещенной на передней панели под дисплеем.
- Лазерный прибор для центрирования валов Fluke 830 представляет собой современную лазерную систему, предназначенную для проверки соосности вращающихся механизмов с высокой точностью.
- Использование системы Fluke 830 для проведения диагностики позволяет своевременно выявить даже незначительные перекосы.
- Высокотехнологичная лазерная система Fluke 830, использующая новые запатентованные разработки, позволяет пользователю без специальной подготовки в три простых шага провести процедуру центрирования: Настройка, проводимая для определения размеров механизма.
- Диагностическая процедура с выведением значений коррекции и величины перекоса на 4-уровневый дисплей с идентификацией результатов в цвете.
Технические особенности
Соединение датчика с поверхностью входит в измерительный тракт. При выборе проверяют предусмотренный способ крепления, совместимость входа и условия работы. Спектральное представление, общий уровень и оценка состояния отвечают на разные вопросы; характеристики одного режима не заменяют параметров другого.
Основные характеристики
| Параметр | Значение |
|---|---|
| Класс защиты IP | IP67 |
| Призма: Масса | 65 г (2 1/2 унции) |
| Компьютер: Память | 64 МБ ОЗЦ, 64 МБ флэш |
| Относительная влажность от 10 до 90 % | Датчик |
| Принцип измерения | Коаксиальный, отраженный луч лазера |
| Инклинометр | Диапазон измерений: 0–360°; Разрешение: <1° |
| Степень защиты | IP67 (погружного типа, пыленепроницаемый) |
| Призма: Тип | Призма с крышей 90°; точность (прибл.): > 99 % |
Применение
Комплект используют в программе обслуживания вращающегося оборудования с обозначенными контрольными точками. Вместе с результатом сохраняют частоту вращения, нагрузку и место установки. Это помогает сопоставлять наблюдения после обслуживания, не смешивая изменение состояния машины с изменением условий измерения.
Комплектация и совместимость
Комплект поставки
- Лазерный прибор для центрирования валов Fluke 8301 шт.
- Лазерный датчик1 шт.
- Лазерная призма1 шт.
- Монтажный кронштейн цепного типа с опорами 150 мм1 шт.
- Опора 300 мм1 шт.
- Салфетка для очистки из микроволокна1 шт.
- Кабель датчика1 шт.
- Кабель ПК1 шт.
- Накопитель USB1 шт.
- Кабель накопителя USB1 шт.
- Рулетка1 шт.
- Модуль беспроводной связи Bluetooth®1 шт.
- Питание, сетевой адаптер1 шт.
- Комплект инструкций и футляр1 шт.
