Основная информация о виброметре
Виброметр. Контроль механических узлов.
- Защита
- IP54
- Масса
- 0,40 кг
- Разрешение
- 0,01 г
- Класс защиты IP
- IP54
Назначение и исполнение

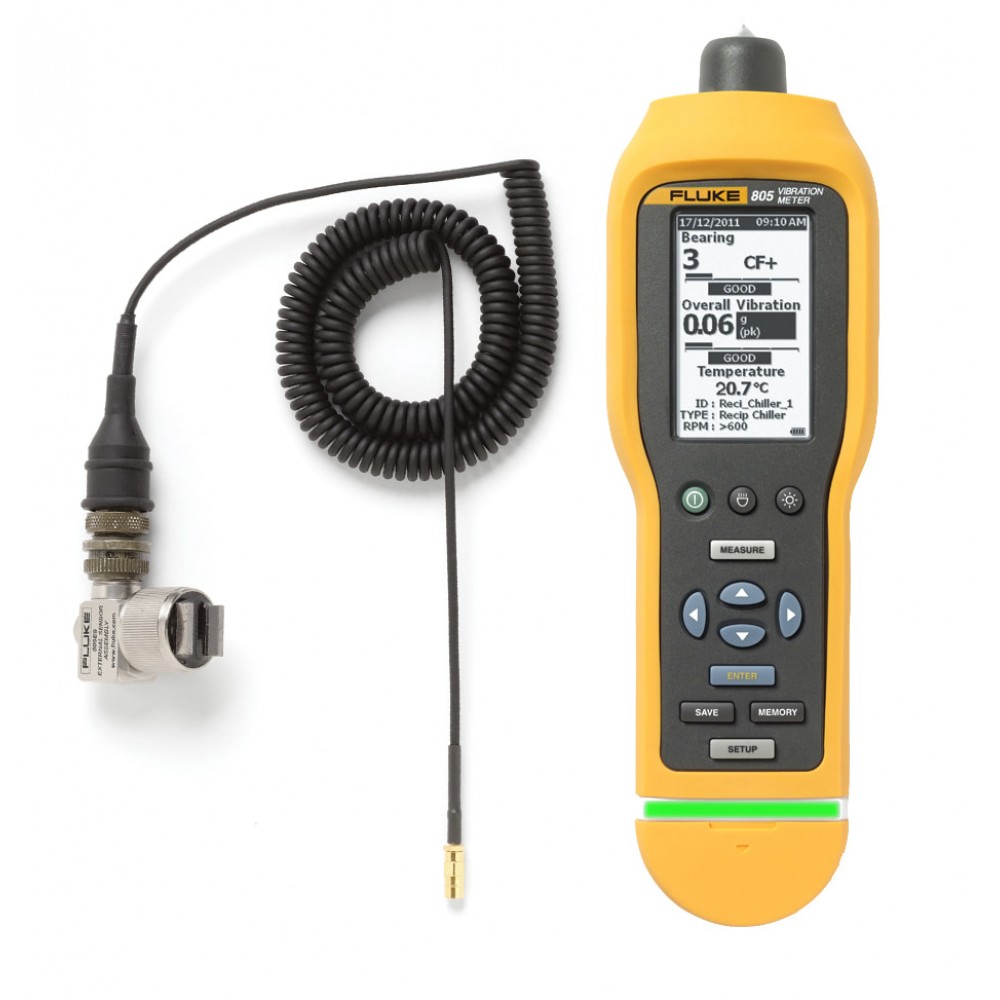

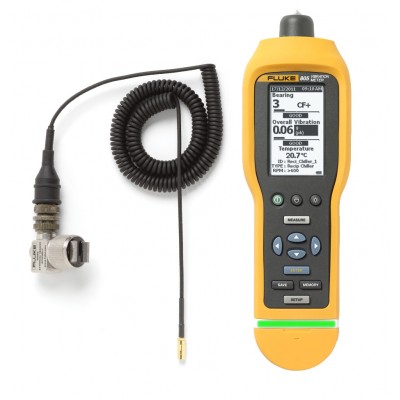

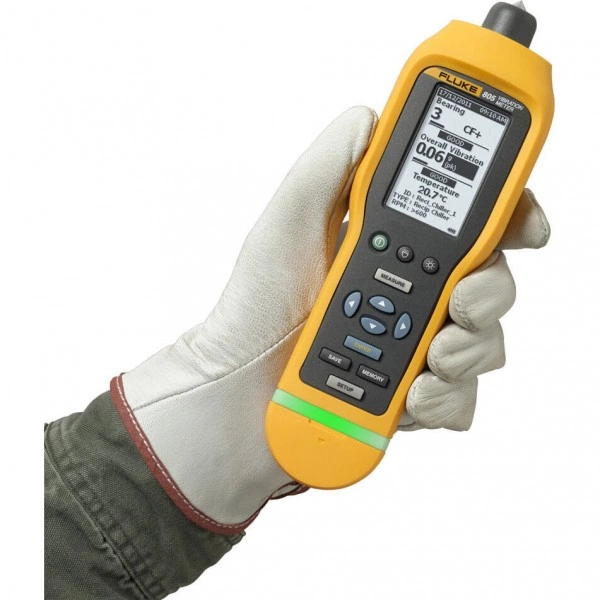

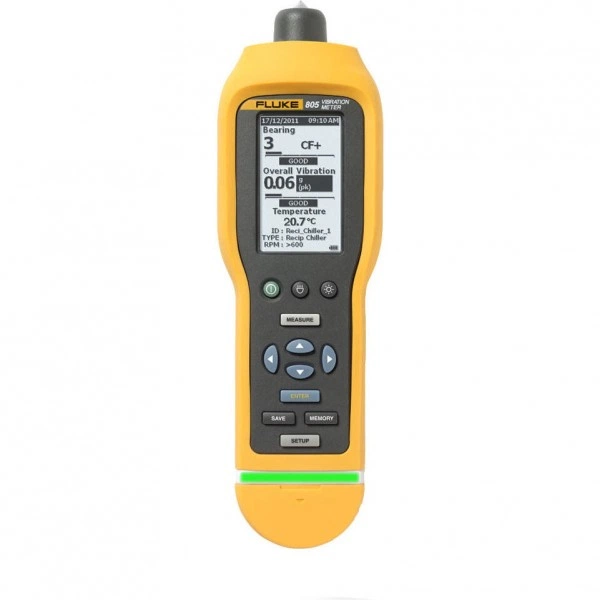

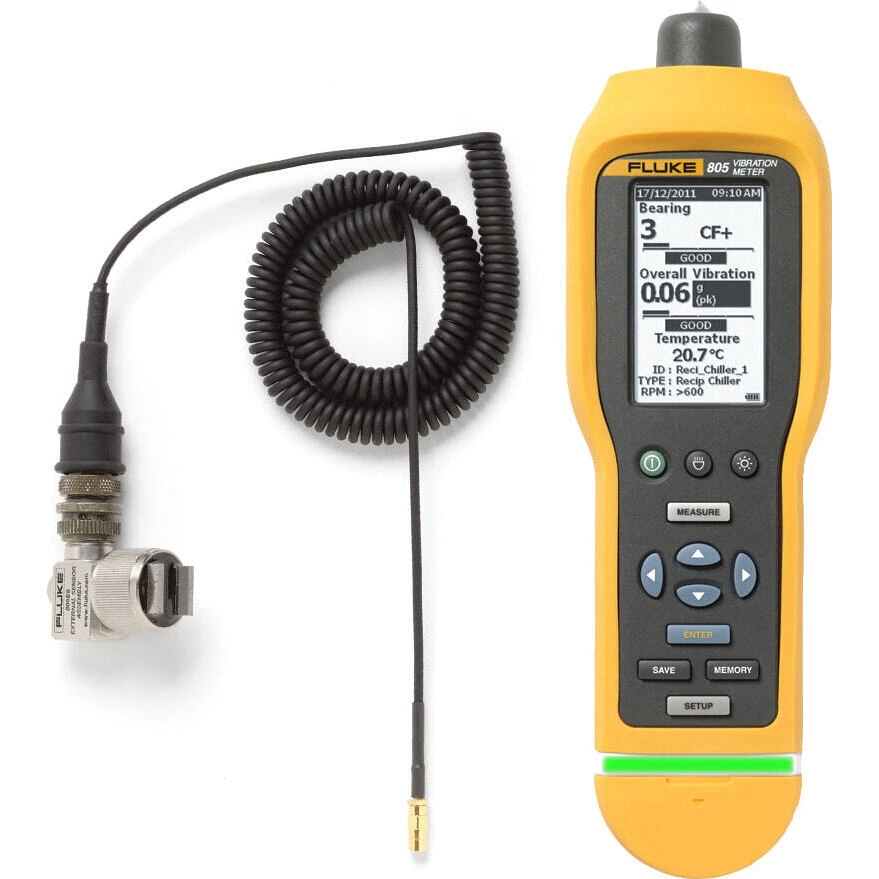

Виброметр FLUKE 805 + 805/ES. Вибрационное оборудование FLUKE подбирают для наблюдения механического состояния машины. Прибор, датчик и монтажная принадлежность выполняют разные роли: один регистрирует сигнал, другой преобразует движение, третий задает контакт с объектом. Поэтому полное обозначение позиции проверяют вместе с назначением всего рабочего комплекта.
Функциональные возможности 805 + 805/ES
Вибрационный результат связан с точкой установки, направлением измерения и режимом машины. Для сопоставления обходов сохраняют одну схему и одинаковую нагрузку. Доступные величины, диапазоны частот и способы обработки определяются конкретным исполнением; наличие вибрационного датчика не означает поддержку всех методов диагностики.
- Этот полноценный измерительный прибор, в отличие от упрощенных виброметров-ручек, измеряет как общую вибрацию, так и конкретные параметры, включающие состояние и температуру подшипников, что позволяет провести более полную диагностику.
- Наконечник датчика обеспечивает контроль вибрации и давления, что компенсирует вариативность силы и угла прижима и повышает точность и воспроизводимость показаний.
- Четырехуровневая шкала критичности и встроенный процессор помогают оценить состояние подшипников и отобразить его в виде понятных текстовых сообщений («Хорошее», «Удовлетворительное», «Неудовлетворительное» или «Недопустимое»).
- Чувствительность датчика обеспечивает регистрацию вибрации в широком диапазоне частот (10–1000 Гц и 4 000–20 000 Гц), охватывающем большинство типов оборудования.
- Понятный пользовательский интерфейс требует ввода только диапазона частот вращения и типа оборудования.

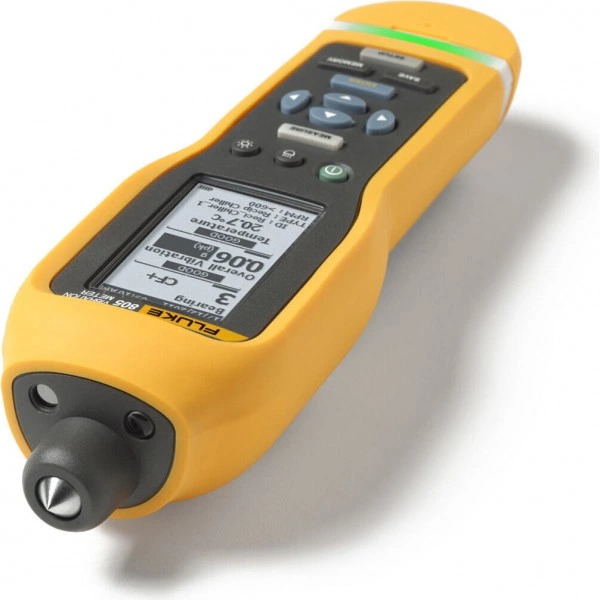

- Инновационная конструкция датчика и сводит к минимуму разброс измерений, вызванный углом наклона прибора и силой нажатия
- Последовательное качество данных как в нижнем, так и в верхнем диапазонах измерений
- Четырехуровневая шкала позволяет оценить степень серьезности проблемы для общего уровня вибрации и состояния подшипников
- Возможность экспорта данных через USB
- Анализ трендов в Microsoft® Excel с использованием встроенных шаблонов
- Измерение общего уровня вибрации (от 10 до 1000 Гц) в единицах ускорения, скорости и смещения для широкого диапазона оборудования
- Функция Crest Factor+ обеспечивает надежную оценку состояния подшипников с использованием прямых измерений с наконечника датчика в диапазоне от 4 000 до 20 000 Гц
- Цветные индикаторы (зеленый, красный) и комментарии на экране указывают, какое нажатие требуется для измерения
- Измерение температуры при помощи ИК-датчика увеличивает возможности диагностики
- Встроенная память может хранить до 3 500 измерений
- Аудиовыход для непосредственного прослушивания шумов подшипников
- Поддержка внешнего акселерометра для труднодоступных мест
- Подсветка для измерения в местах с недостаточной освещенностью
- Большой экран высокого разрешения для облегчения использования и просмотра результатов
- Чиллеры (охлаждение)
- Приводы башен охлаждения

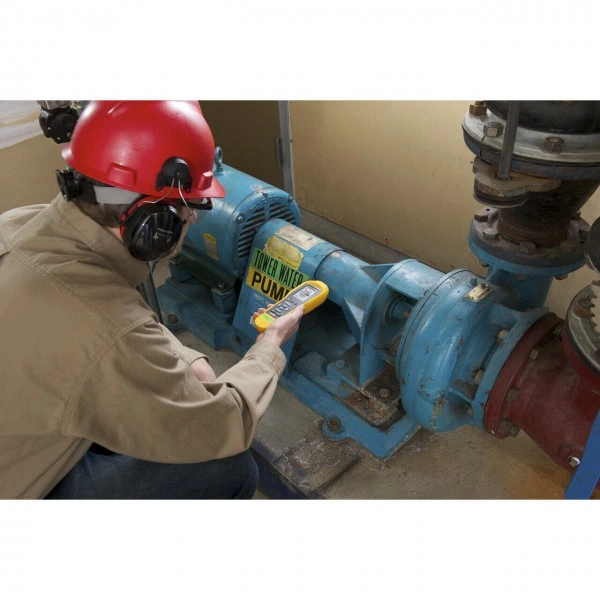

- Центробежные насосы
- Насосы прямого вытеснения
- Воздушные компрессоры
- Типичные редукторы (с подшипниками качения)
- Оборудование станков (моторы, редукторы, шпиндели и т. п.)
- Экспортировать результаты в Excel через USB-соединение
- Анализировать тренды показаний при помощи встроенных шаблонов Microsoft® Excel и графиков
- Сравнивать показания общего уровня вибрации со стандартами ISO (10816-1, 10816-3, 10816-7
- Благодаря низкопрофильному корпусу с возможностью поворота на 90 градусов датчик может проникать в труднодоступные места
- Прочный, спиральный шнур сводит к минимуму провисания, сохраняя при этом возможность растягиваться до 7 футов при необходимости
- Мощное U-образное магнитное крепление обеспечивает прочное соединение с плоской или изогнутой поверхностью измерения
- Прочный, герметичный кабельный разъем с защитой от натяжения уменьшает износ кабеля
- Съемный магнит датчика позволяет осуществлять непосредственное крепление к монтажной площадке датчика или к резьбовому отверстию на оборудовании
- Непосредственное подключение к разъему SMB виброметра 805, расположенному на опорной стороне измерительного прибора
- Виброметр Fluke 805 Vibration Meter — самое надежное устройство для определения уровня вибрации для цеховых бригад по поиску и устранению механических неисправностей, которым требуются надежные результаты регулярно проводимых измерений общего уровня вибрации и состояния подшипников.
- Fluke 805 – это портативный виброметр для диагностики любого вращающегося оборудования на предмет уровня вибрации.
- Виброметр Fluke 805 производит следующие операции: Определяет общий уровень вибраций в низкочастотном (10…1000 Гц) диапазоне и предоставлять 4-ступенчатую оценку текущего состояния подшипников.
- Данная функция позволяет исследовать вибрации подшипников на более высоких частотах (4000…20000 Гц), что обеспечивает обнаружение дефектов на ранних стадиях износа.
- Это повысило качество измерений Fluke 805 и снизило погрешность до ±5%, что гораздо меньше, чем у традиционных виброметров.
- Управление Fluke 805 очень простое - достаточно только ввести данные о типе оборудования и диапазоне частот вращения.
- В процессе измерений сигнал от датчика преобразуется встроенным 16-разрядным АЦП и транслируется в понятном текстовом формате на ЖК-дисплее по 4-уровневой шкале критичности.
- Функциональность Fluke 805 расширяется за счет возможности поддержки внешнего акселерометра, наличия аудиовыхода для непосредственной "прослушки" шумов подшипников, встроенной подсветки для производства замеров в недостаточно освещенных местах.
- Встроенная память Fluke 805 способна сохранить до 3500 измерений.
- Однако благодаря интерфейсу USB 2.0 регистрируемые данные свободно экспортируются на ПК, где с помощью встроенных Excel-шаблонов производится анализ трендов и графиков, отображающих состояние исследуемого объекта.
- Компакт-диск с шаблонами MS Excel и кабель USB идут в комплекте.

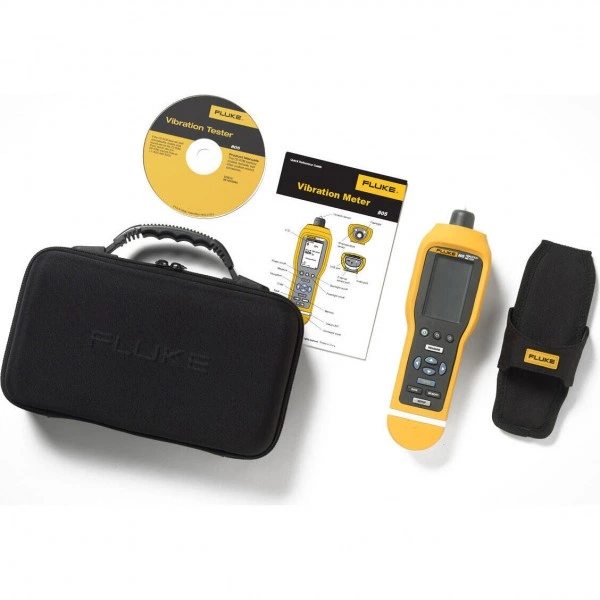

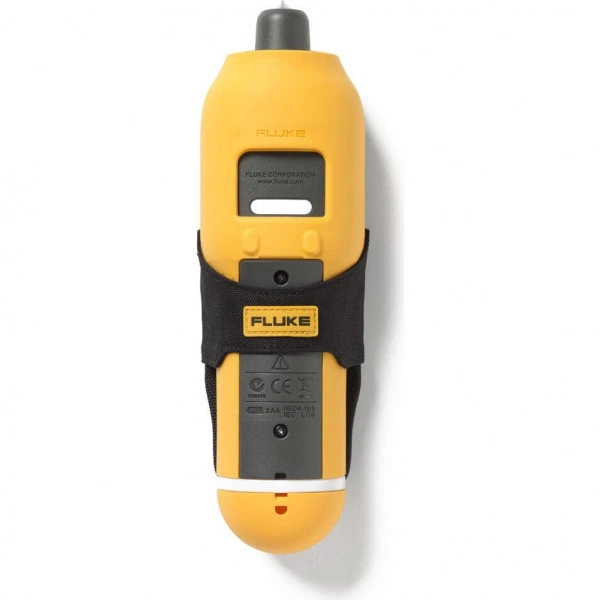

- Виброметр Fluke 805 комплектуется футляром для хранения, поясным футляром и 2 батарейками АА-типа для автономного питания.
- Значения CF+ лежат в диапазоне от 1 до 16.
- С помощью виброметра Fluke 805 можно проверять работу следующих видов оборудования:
- Экспорт и анализ трендов при помощи виброметра Fluke 805
- При помощи 805 можно:

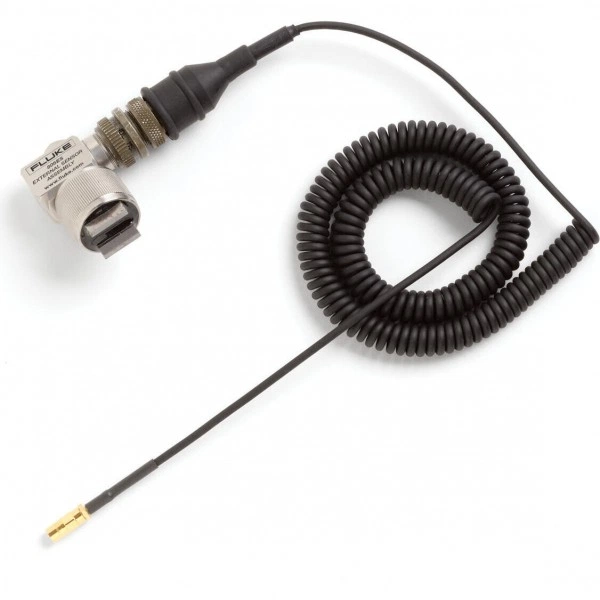

- Внешний датчик вибрации для виброметра 805

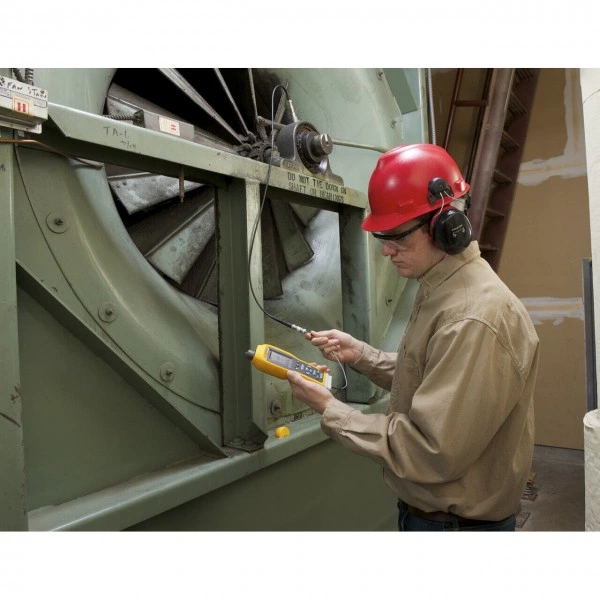

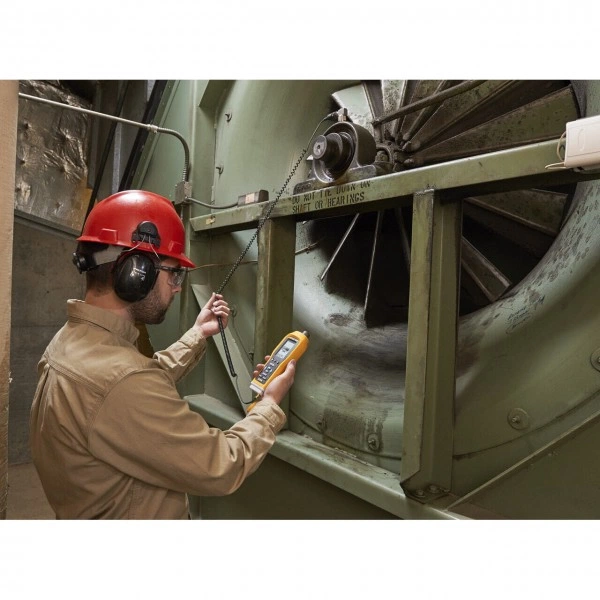

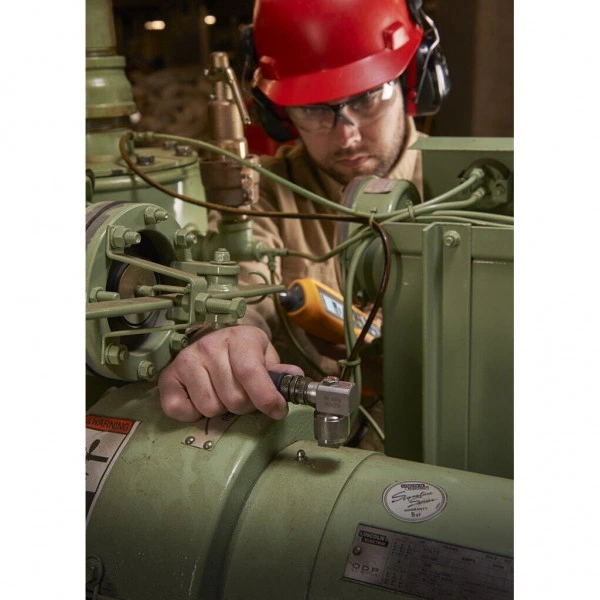

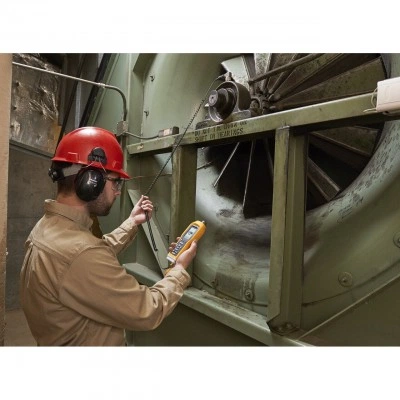

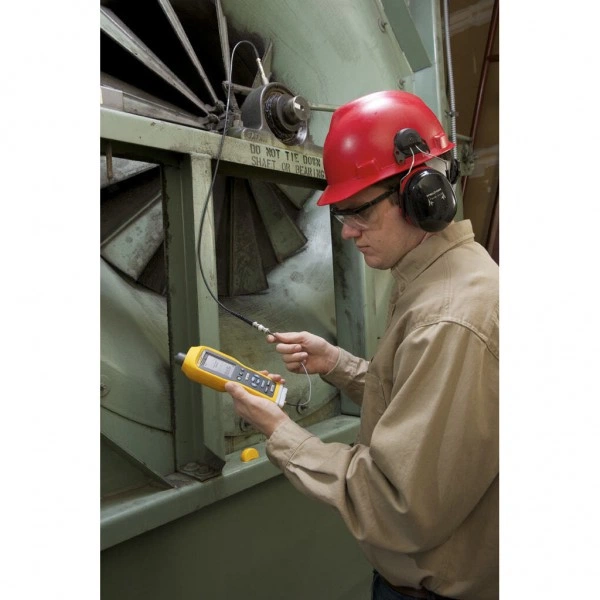

- 805ES позволяет выполнять измерения в стесненных или труднодоступных местах, за машинными ограждениями или корпусами, или в недоступных местах, где применение достаточного ручного давления к виброметру 805 представляется трудноосуществимым.
Технические особенности
Соединение датчика с поверхностью входит в измерительный тракт. При выборе проверяют предусмотренный способ крепления, совместимость входа и условия работы. Спектральное представление, общий уровень и оценка состояния отвечают на разные вопросы; характеристики одного режима не заменяют параметров другого.
Основные характеристики
| Параметр | Значение |
|---|---|
| Масса | 0,40 кг |
| Разрешение | 0,01 г |
| Класс защиты IP | IP54 |
| Диапазон измерений | 0,01–50 g |
| Прошивка: Обновление | Через USB |
| Диапазон частот | 10 Гц – 1000 Гц |
| Чувствительность | 100 мВ/g ± 10 % |
| Прошивка: Память | До 3500 измерений |
Применение
Комплект используют в программе обслуживания вращающегося оборудования с обозначенными контрольными точками. Вместе с результатом сохраняют частоту вращения, нагрузку и место установки. Это помогает сопоставлять наблюдения после обслуживания, не смешивая изменение состояния машины с изменением условий измерения.
Комплектация и совместимость
Комплект поставки
- Виброметр Fluke 8051 шт.
- Внешний датчик вибрации Fluke 805/ES - 1 шт. в подарок!
