Основная информация об устройстве выявления неисправностей в многомодовых кабелях
Устройство выявления неисправностей в многомодовых кабелях. Проверка кабельной инфраструктуры.
- Динамический диапазон
- >11 дБ
- Высота над уровнем моря
- 3000 м
- Выходная длина волн
- 850 нм ± 10 нм
- Скорость тестирования
- Обычно < 6 секунд
Назначение и исполнение

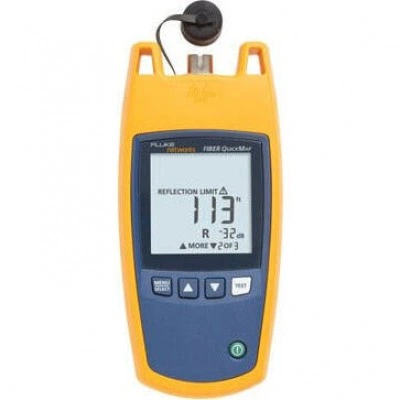

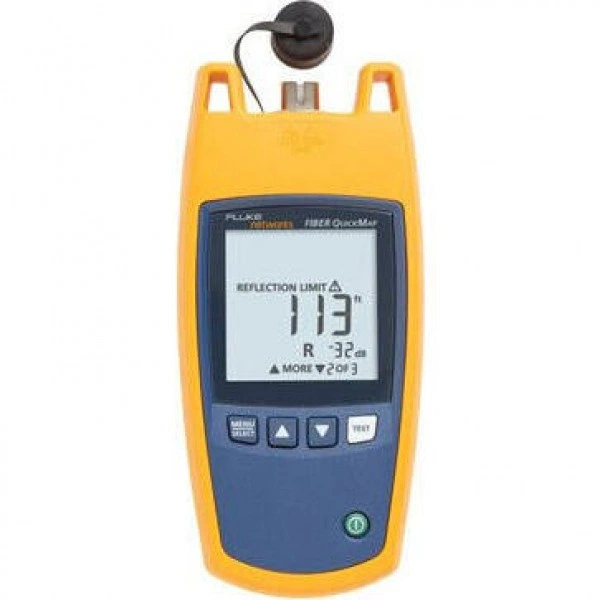

Устройство выявления неисправностей в многомодовых кабелях FLUKE FQM-SFP-M. Сетевое оборудование FLUKE выбирают по среде передачи и требуемой глубине проверки. Поиск линии, проверка разводки, квалификация соединения и сертификация кабельной системы подтверждают разные свойства. Прибор или принадлежность подбирают под конкретную процедуру, не приписывая простому тестеру функции сертификационного анализатора.
Функциональные возможности FQM-SFP-M
Для медных линий важны тип соединения, схема кабеля и используемые адаптеры. Для оптоволокна отдельно проверяют тип волокна, разъемы, длины волн и условия измерения. Совпадение внешнего разъема не подтверждает совместимость всех режимов. Перечень поддерживаемых задач определяется моделью и установленными компонентами.
- Работает с многомодовым оптоволокном, 50/125 мкм и 62,5/125 мкм
- 850 нм выходная длина волны. Измерение до 4 921 футов (1 500 м) оптоволокна за считанные секунды
- Определение местоположения чрезмерных сгибов, сращиваний, дающих высокие потери, разрывов и загрязненных соединителей в многомодовом волокне
- Измерение и обнаружение сращиваний с высокими потерями
- Обнаружение точки окончания оптоволокна
- Поиск потенциальных источников интенсивного потока ошибочных битов, вызванного отражением от загрязненных или слабых соединений
- Выявление активных оптических сигналов перед началом процесса тестирования
- Быстрая настройка. Подключите волокно и нажмите кнопку «Test». Не требуется длительная настройка.
- Быстрое обнаружение проблем. Время тестирования — шесть секунд. Больше никакого поиска неисправностей вслепую, который может занимать несколько часов.
- Изменение показателя преломления (IOR) для повышения точности длины оптоволокна
- Хорошая видимость в темных областях. Дисплей с подсветкой автоматически выключается

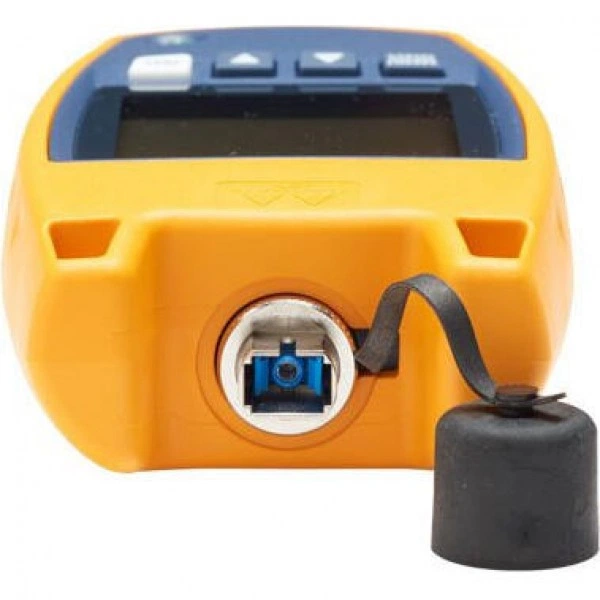

- Съемный адаптер SC очищается
- Доступность дополнительных сменных адаптеров LC, ST и FT

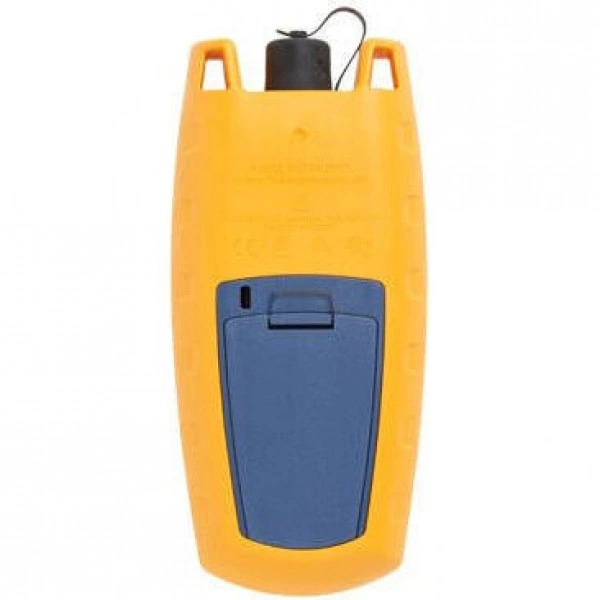

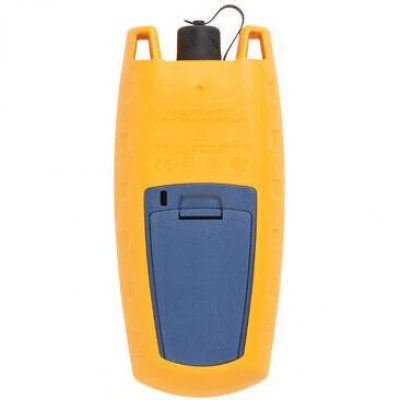

- Продолжительный срок использования батарей; 1 500 тестов (обычно) от 2 батарей AA
- Прочная конструкция; проведены испытания на вибрацию и падение с высоты 1 м
- В то время как коэффициент отражения соединителя - нормальное явление в оптоволоконных кабелях, его слишком высокое значение может действительно вызвать проблемы, особенно в системах с высокой полосой пропускания (10+ Гбит/с) .
- Эти макроизгибы, загрязненные или поврежденные торцы разъемов, которые могут привести к крупной потере, невидимы для визуальных локаторов повреждений, фонариков и измерителей мощности.
Технические особенности
Измерительный комплект включает не только базовый блок: соединительные кабели, адаптеры и средства подготовки линии влияют на применимость результата. Для оптических соединений важны состояние торцов и согласованный порядок подготовки. Условия проверки сохраняют вместе с идентификатором линии, чтобы результат относился к правильному соединению.
Основные характеристики
| Параметр | Значение |
|---|---|
| Динамический диапазон | >11 дБ |
| Высота над уровнем моря | 3000 м |
| Выходная длина волн | 850 нм ± 10 нм |
| Скорость тестирования | Обычно < 6 секунд |
| Рабочая температура с батареей | 0 ºC – 50 ºC |
| Электромагнитная совместимость | RU 61326-1: 2004 |
| Максимальное расстояние | 1500 метров или 4921 футов |
| Тип ЖК-монитора | С черно-белой подсветкой (сегменты) |
Применение
Перед выбором описывают объект: среда передачи, тип линии, доступ к концам, требуемый отчет и количество точек. Для повторяемого контроля используют понятную маркировку кабелей и сохраненных файлов. Это помогает сравнивать результаты обслуживания и не смешивать проверку работоспособности с подтверждением нормативных характеристик линии.
Комплектация и совместимость

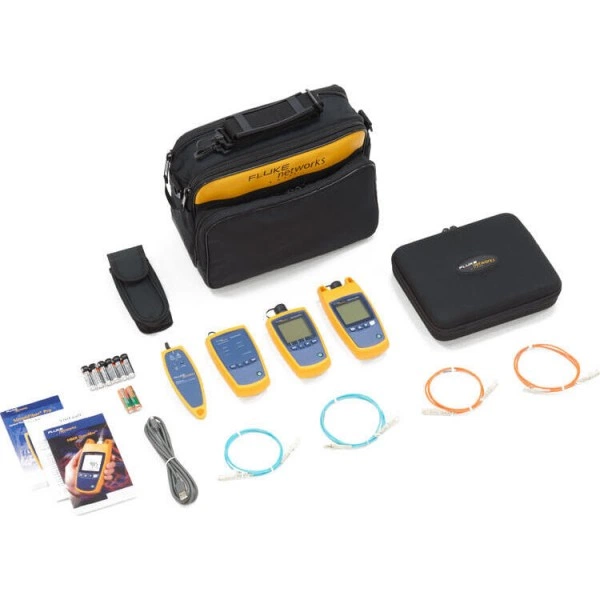

Комплект поставки
- Устройство выявления неисправностей в многомодовых кабелях Fluke Networks Fiber QuickMap1 шт.
- Адаптер Fluke Networks NFA-SC-SINGLE1 шт.
- Измеритель оптической мощности Fluke Networks SimpliFiber Pro Optical Power Meter1 шт.
- Коммутационный кабель UPC-UPC длиной 2 метра1 шт.
- Многомодовый источник света1 шт.
- Краткое справочное руководство на 4 языках (руководства на 9 языках доступны онлайн)1 шт.
- Инструкция по технике безопасности и батареи1 шт.
- Чехол для переноски1 шт.
- Сумка1 шт.
