Основная информация об измерителе оптической мощности
Измеритель оптической мощности. Проверка кабельной инфраструктуры.
Назначение и исполнение

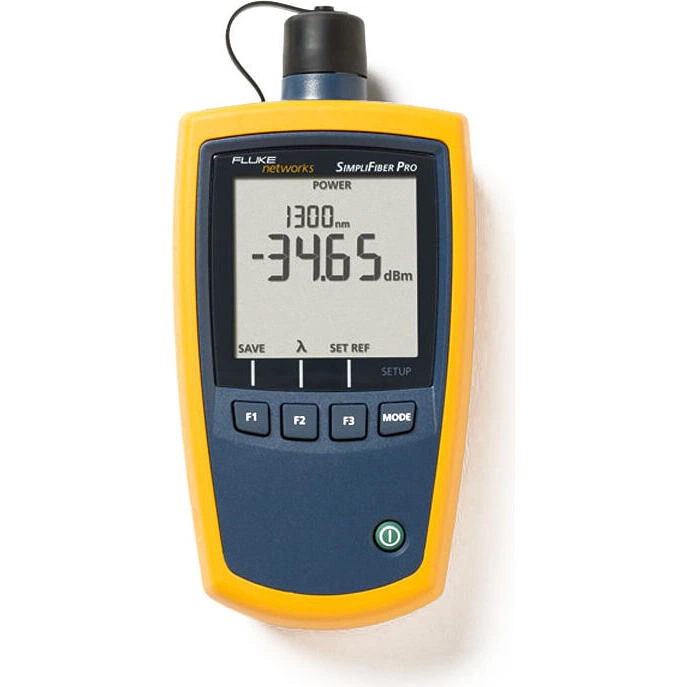

Измеритель оптической мощности FLUKE SFPOWERMETER. Сетевое оборудование FLUKE выбирают по среде передачи и требуемой глубине проверки. Поиск линии, проверка разводки, квалификация соединения и сертификация кабельной системы подтверждают разные свойства. Прибор или принадлежность подбирают под конкретную процедуру, не приписывая простому тестеру функции сертификационного анализатора.
Функциональные возможности SFPOWERMETER
Для медных линий важны тип соединения, схема кабеля и используемые адаптеры. Для оптоволокна отдельно проверяют тип волокна, разъемы, длины волн и условия измерения. Совпадение внешнего разъема не подтверждает совместимость всех режимов. Перечень поддерживаемых задач определяется моделью и установленными компонентами.
- Управление результатами тестирования медных и волоконно-оптических кабелей при помощи одного приложения, которое поддерживает все кабельные тестеры компании Fluke Networks
- Создание профессиональных настраиваемых наглядных отчетов в формате, общем для всех кабельных тестеров от компании Fluke Networks
- Гарантия полного соответствия стандартам благодаря возможности настраивать и распечатывать документацию в соответствии со стандартом TIA 606-A
- Новая функция перетаскивания облегчает управление и упорядочивание большого количества проектов
- Совместимость с главными приложениями СМS (программное обеспечение по управлению кабелями)
- Увеличение производительности при помощи простого пользовательского интерфейса и экономящих время функций LinkWare, предпочитаемым в мире программным обеспечением для тестирования кабелей
- Заменяя популярную серию SimpliFiber, это следующее поколение тестовых комплектов без оптических потерь имеет передовые функции, такие как тестирование двойной длины волны и обнаружение автоматической длины волны, дополняя такие уникальные функции, как CheckActive™, FindFiber™ и Min/Max.
- Полный комплект для проверки оптоволокна (FTK1475)
- Используйте этот набор для проверки оптических потерь и уровней мощности при 850, 1300, 1310 и 1550 нм для обследования торцов волокна, а также для определения неисправностей кабеля, повреждения разъемов и нарушений полярности.
- Комплект включает FI-500 FiberInspector Micro.
- Полный комплект для проверки волоконно-оптических кабелей (FTK450)
- Полнофункциональные комплекты для осмотра и проверки многомодового оптоволокна (FTK1375)
- Используйте эти наборы для проверки оптических потерь и уровней мощности при 850 и 1300 нм для обследования торцов волокна, а также для определения неисправностей кабеля, повреждения разъемов и нарушений полярности.
- Полнофункциональные комплекты для осмотра и многомодовой проверки (FTK1300 и FTK1350)
- Базовые комплекты проверки (FTK1000-ММ и FTK2000-СМ)
- Доступные в одномодовых или многомодовых конфигурациях, эти комплекты быстро проверяют оптические потери и уровни мощности при 850 и 1300 нм или 1310 и 1550 нм.
- Комплект специалиста для медных и волоконно-оптических кабелей от Fluke Networks состоит из комплекта CableIQ (CIQ-KIT) и комплекта SimpliFiber Pro Basic Verification Kit (FTK1000), представляя собой надежную комбинацию инструментов для экспертного управления сетью и дешевого поддержания ее работы.
- FI-500 FiberInspector Micro заполняет пробел между ручными и полностью автоматическими эндоскопами.
- FI-500 отличается удобством в обращении и практичностю, как при ручном осмотре, а также предлагает дополнительные возможности, позволяющие уменьшить время устранения неисправностей и проведения осмотра.
- Автофокусировка позволяет получить четкое изображение торцевой поверхности в течение нескольких секунд, а кнопка паузы фиксирует изображение на дисплее и автоматически перемещает пучок волокон в центр экрана 320 x 240 для проведения более детального осмотра.
- FI-500 FiberInspector Micro
- FI-500 FiberInspector Micro: в комплект входят наконечники (4 шт.) (1,25 мм, 2,50 мм, SC, LC), чехол, аккумуляторы и универсальный адаптер питания
- Комплект Fiber Optic Cleaning Kit включает в себя: чистящий куб с салфетками, пять карт с герметически закрытыми чистящими зонами, растворяющий карандаш и тампоны диаметром 2,5 мм для очистки портов.
- Комплект Fiber Optic Cleaning Kit включает: чистящий куб с салфетками, десять карт с герметически закрытыми чистящими зонами, растворяющий карандаш, 2,5 мм тампоны для очистки портов и 1,25 мм тампоны для очистки портов, упакованные в жесткий кейс для транспортировки.
- Управляйте результатами тестирования волоконно-оптических кабелей с помощью программного обеспечения LinkWare Cable Test Management Software.
- Мощный программный комплекс LinkWare от компании Fluke Networks позволяет быстро упорядочивать, редактировать, просматривать, сохранять и архивировать результаты тестов для каждого места проведения работ, клиента, здания и т. д.
- LinkWare также можно бесплатно загрузить с нашего веб-сайта.
- Возможности управления данными в LinkWare включают:
- С помощью программного обеспечения LinkWare можно распечатывать профессиональные графические отчеты с цветными графиками, отображающими параметры, измеренные во время тестирования.
- ПО LinkWare Stats («Статистика») обеспечивает графический анализ всей кабельной системы
- LinkWare теперь поддерживает LinkWare Stats, опцию создания автоматических статистических отчетов, позволяя выйти за пределы отчетов, где каждое соединение отображается на отдельной странице, и увидеть всю кабельную инфраструктуру в целом.
- Это ПО анализирует и трансформирует данные кабельных тестов, полученные с помощью программного обеспечения LinkWare, в графики, которые отображают производительность кабельной системы в целом в компактном графическом формате, облегчая проверку предельных значений и выявление аномалий.
- Узнайте, что LinkWare Stats может сделать с вашими данными.
- Бесплатная демо-версия программного обеспечения LinkWare Stats прилагается ко всем экземплярам LinkWare.
- Лазерное устройство VisiFault™ Visual Fault Locator проверяет целостность и полярность волокон, а также позволяет находить разрывы и сгибы в кабелях и обнаруживать проблемы в разъемах и муфтах.
- VisiFault может быстро осветить разрывы волокна, поврежденные разъемы на коммутационных шнурах, дефектные сращивания в блоках сращивания и сильные изгибы в стойках оборудования и вокруг них.
- Интегрированный универсальный 2,5 мм адаптер облегчает подключение к соединителям SC, ST, FC и FJ.
- Дополнительный 1,25 мм адаптер позволяет подключаться к разъемам LC и MU.
- Пристегните VisiFault к своему поясу с помощью ремешка или поместите его в футляр, чтобы при необходимости всегда иметь его под рукой.
- Включает две батареи типа AA для долгой работы, что составляет более 80 часов в непрерывном режиме.
Технические особенности
Измерительный комплект включает не только базовый блок: соединительные кабели, адаптеры и средства подготовки линии влияют на применимость результата. Для оптических соединений важны состояние торцов и согласованный порядок подготовки. Условия проверки сохраняют вместе с идентификатором линии, чтобы результат относился к правильному соединению.
Основные характеристики
| Параметр | Значение |
|---|---|
| Измеритель оптической мощности: Тип детектора | InGaAs |
| Измеритель оптической мощности: Масса | 11,5 унции (325 г) |
| Спецификации источника FindFiber: Масса | 4,4 унции (125 г) |
| Спецификации источника FindFiber: Тип источника излучения | Лазер |
| Спецификации источника FindFiber: Разъем источника | Стационарный SC2 |
| Требования к окружающей среде: Рабочая температура | От -10 ºC до 50 ºC |
| Измеритель оптической мощности: Разрешения дисплея, дБ или дБм | 0,01 дБ |
| Требования к окружающей среде: EMI, RFI, EMС | Соответствие стандартам 1 |
Применение
Перед выбором описывают объект: среда передачи, тип линии, доступ к концам, требуемый отчет и количество точек. Для повторяемого контроля используют понятную маркировку кабелей и сохраненных файлов. Это помогает сравнивать результаты обслуживания и не смешивать проверку работоспособности с подтверждением нормативных характеристик линии.
Условия измерений
- 1 Соответствует требованиям директив Европейского Союза; соответствует требованиям стандартов Австралии; соответствует требованиям Канадской ассоциации стандартов (Canadian Standards Association); Соответствует стандарту 21CFR.1040.10.11 и EN60825-1, 2:2007 (класс 1, степень опасности 1)
- 1 850 нм: ±0,2 дБ, для мощности от 0 до -45 дБм, ±0,25 дБ для мощности < -45 дБм 2 ±0,1 дБ для мощности от 0 до -55 дБм, ±0,2 дБ для мощности > 0 дБм и < -55 дБм 3 23 °C ±2 °C, уровень мощности -20 дБм, непрерывная волна, 62,5/125 мкм при многомодовой длине волн, 9/125 мкм при 1310,1490, 1550 и 1625 нм; добавить 0,1 дБ для 1625 нм, 4 Для измеренных уровней мощности 0 дБм или меньше, продолжительность работы батареек зависит от состояния и типа используемых батареек.
- Компания Fluke Networks рекомендует использовать щелочные батарейки.
- 1 23 °C ± 2 °C, после 5 минут прогрева 2 В режиме автоматического выбора длины волны продолжительность работы батареек зависит от состояния и типа используемых батареек.
- Компания Fluke Networks рекомендует использовать щелочные батарейки.
Комплектация и совместимость
Комплект поставки
- Измеритель оптической мощности Fluke Networks SimpliFiber Pro Optical Power Meter1 шт.
- Адаптер Fluke Networks NFA-SC-SINGLE1 шт.
- Инструкция1 шт.
Совместимость
- Главными приложениями СМS (программное обеспечение по управлению кабелями) Увеличение производительности при помощи простого пользовательского интерфейса и экономящих время функций LinkWare, наиболее предпочитаемым в мир
