Основная информация о видеомикроскопе
Видеомикроскоп. Проверка кабельной инфраструктуры.
- Рабочая температура*
- -18 – 45 ºC
- Электромагнитная совместимость
- EN 61326-1
Назначение и исполнение

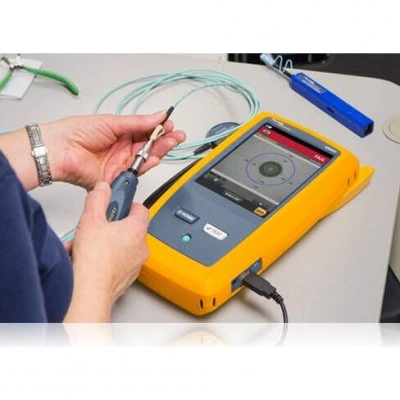

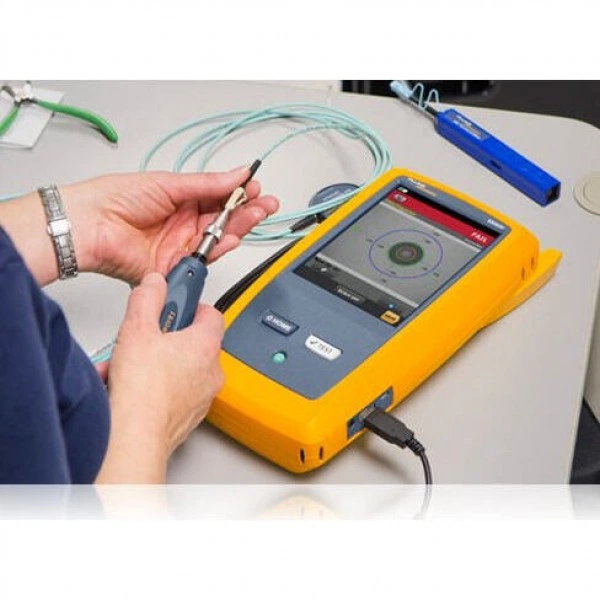

Видеомикроскоп FLUKE FI2-7000-MPO INT. Сетевое оборудование FLUKE выбирают по среде передачи и требуемой глубине проверки. Поиск линии, проверка разводки, квалификация соединения и сертификация кабельной системы подтверждают разные свойства. Прибор или принадлежность подбирают под конкретную процедуру, не приписывая простому тестеру функции сертификационного анализатора.
Функциональные возможности FI2-7000-MPO INT
Для медных линий важны тип соединения, схема кабеля и используемые адаптеры. Для оптоволокна отдельно проверяют тип волокна, разъемы, длины волн и условия измерения. Совпадение внешнего разъема не подтверждает совместимость всех режимов. Перечень поддерживаемых задач определяется моделью и установленными компонентами.
- Автоматическая сертификация «прошел/НЕ прошел» торцевой поверхности волоконно-оптического коннектора
- Графическая индикация проблемных зон, возникающих из-за загрязнений и царапин поверхности коннектора
- Сертификация состояния коннекторов в соответствии с отраслевыми стандартами — IEC 61300-3-35
- Устранение человеческого фактора при проверке волоконно-оптических коннекторов
- Сохранение изображения состояния поверхности коннекторов в процессе сертификации
- Модульный дизайн Versiv™ поддерживает сертификацию медных соединений, определение уровня потерь оптоволоконных сетей, рефлектометрию и инспектирование торцевой поверхности волокна
- Отслеживайте все испытания на каждой работе. Получайте обзор каждого проекта с любого смарт-устройства. Получайте подробные детали каждого отдельного теста. Мгновенно получайте уведомления о неправильном параметре тестирования или идентификаторах кабелей.
- Сделайте это правильно с первого раза. определять идентификаторы кабелей и параметры тестирования на компьютере или планшете; После чего отправьте их в тестеры или принтеры Brother на рабочих объектах для безошибочного тестирования и маркировки.
- Автоматически обновлять тестеры. Стандарты могут изменяться без предварительного уведомления, а из-за устаревшего отчета о тестировании вы сможете потерять много времени на повторные проверки. LinkWare Live автоматически обеспечивает работу ваших тестеров в соответствии с последними стандартами тестирований.
- Хватит тратить время и бензин, перевозя тестеры обратно в офис. Встроенный Wi-Fi-адаптер позволяет передавать результаты тестирования непосредственно с объекта в службу LinkWare Live. Затем загружайте их автоматически для нужного задания и формирования отчетов с помощью LinkWare PC.
- Избегайте задержек в осуществлении проектов. Отслеживайте местоположение и контролируйте статус всех тестеров — калибровку и версию встроенного программного обеспечения
- Поддержка всех моделей Versiv: серии DSX CableAnalyzer, CertiFiber Pro, OptiFiber Pro и FI-7000.

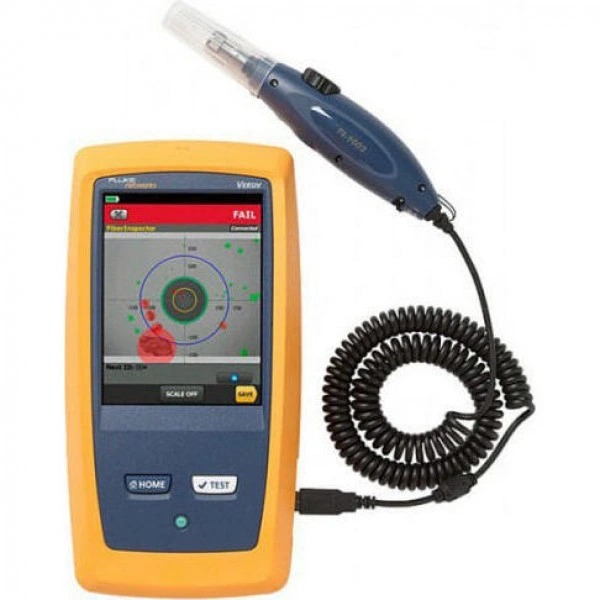

- FI-7000 FiberInspector Pro — это устройство для обследования волоконно-оптических соединений, которое позволяет инспектировать и сертифицировать торцевую поверхность волоконно-оптических коннекторов за 1 секунду, чтобы выполнить работу с первого раза.
- 1-Секундная автоматическая сертификация «прошел/НЕ прошел» торцевой поверхности оптоволоконного коннектора
- Сертификация состояния коннекторов в соответствии с отраслевыми стандартами — — IEC 61300-3-35.
- Вместо того чтобы просто отображать цветом поврежденные области, FI-7000 отображает дефект и подсвечивает фон дефекта так, чтобы дефект был четко виден.
- FI-7000 выполнен на платформе Versiv, которая позволяет вам проводить измерения оптических потерь (OLTS), OTDR или параметров медной СКС.
- Поддержка нескольких тестеров на одном проекте путем предоставления общественного доступа к проектным файлам с помощью USB-накопителей или электронной почты.
- LinkWare™ Live – служба управления результатами испытаний
- LinkWare Live — это облачная служба, позволяющая управлять сертификационными работами в любое время, в любом месте, с кем угодно и на каком угодно устройстве.
- С LinkWare Live можно:
- Программное обеспечение LinkWare™ для управления результатами тестирования
- LinkWare объединяет данные в единый отчет, упрощая использование для клиентов и демонстрируя качество и мастерство программирования.
- LinkWare stats предоставляет автоматические статистические отчеты, которые преобразуют результаты испытаний в графики для наглядной демонстрации производительности.
- Классификация состояния коннекторов по принципу «прошел/НЕ прошел» с помощью FI-7000 доступна для всех владельцев Versiv.
- Доступно в версии встроенного ПО Versiv v3.0 и выше.
Технические особенности
Измерительный комплект включает не только базовый блок: соединительные кабели, адаптеры и средства подготовки линии влияют на применимость результата. Для оптических соединений важны состояние торцов и согласованный порядок подготовки. Условия проверки сохраняют вместе с идентификатором линии, чтобы результат относился к правильному соединению.
Основные характеристики
| Параметр | Значение |
|---|---|
| Габариты | Основной блок с модулем и аккумулятором 6,67 x 13,33 x 27,94 см |
| Рабочая температура* | -18 – 45 ºC |
| Электромагнитная совместимость | EN 61326-1 |
| Питание | Блок литиево-ионных батарей, 7,2 В |
| Высота над уровнем моря при хранении | 12 000 м |
| Характеристики видеомикроскопа FI-7000: Масса | 200 г |
| Масса | Основной блок с модулем и аккумулятором 1,28 кг |
| Время работы от батарей | 11 часов работы без подзарядки |
Применение
Перед выбором описывают объект: среда передачи, тип линии, доступ к концам, требуемый отчет и количество точек. Для повторяемого контроля используют понятную маркировку кабелей и сохраненных файлов. Это помогает сравнивать результаты обслуживания и не смешивать проверку работоспособности с подтверждением нормативных характеристик линии.
Комплектация и совместимость

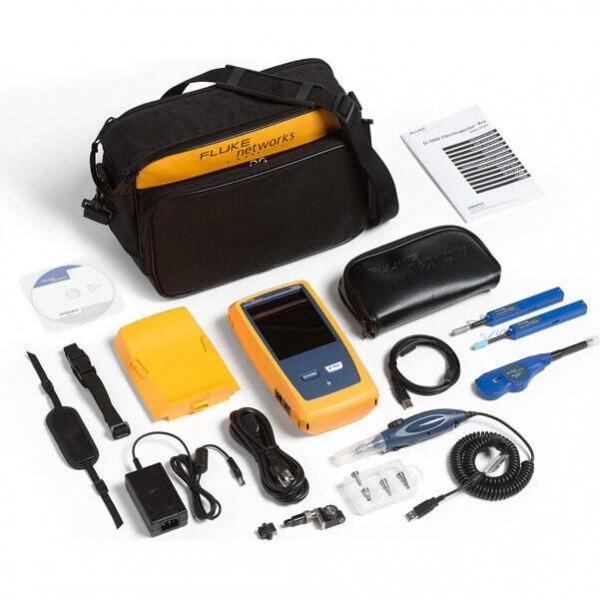

Комплект поставки
- Видеомикроскоп Fluke Networks FiberInspector Pro FI2-7000 INT1 шт.
- Базовый блок Versiv1 шт.

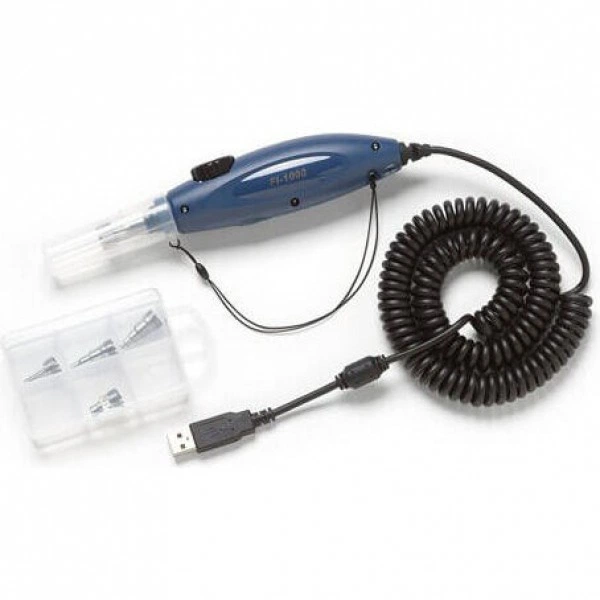

- Видеомикроскоп USB Fluke Networks FI-1000-KIT1 шт.
- Модуль-заглушка для защиты заднего разъема базового блока1 шт.
- Зарядное устройство переменного тока1 шт.
- USB-кабель1 шт.
- Плечевой ремень1 шт.
- Компакт-диск с программным обеспечением Versiv с открытым исходным кодом1 шт.
- Встроенный Wi-Fi-адаптер1 шт.
- Адаптер-наконечник для проверки MPO-коннекторов1 шт.
- Очистители Quick Clean для 1,25 мм и 2,5 мм обжимных и MPO-коннекторов1 шт.
- Руководство по началу работы1 шт.
- Мягкая сумка для переноски1 шт.
