Основная информация о трехфазном регистраторе электроэнергии
Трехфазный регистратор электроэнергии. Параметры электропитания.
- Пусковой ток
- Да
- Застежка на молнии
- Да
- Рабочее напряжение
- 1000 В
- Эталонные условия: Частота сети
- 50 Гц / 60 Гц
Назначение и исполнение

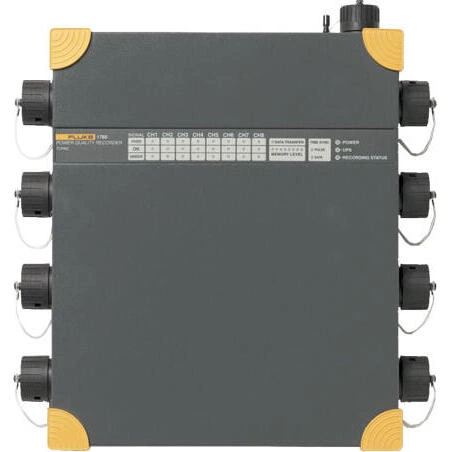

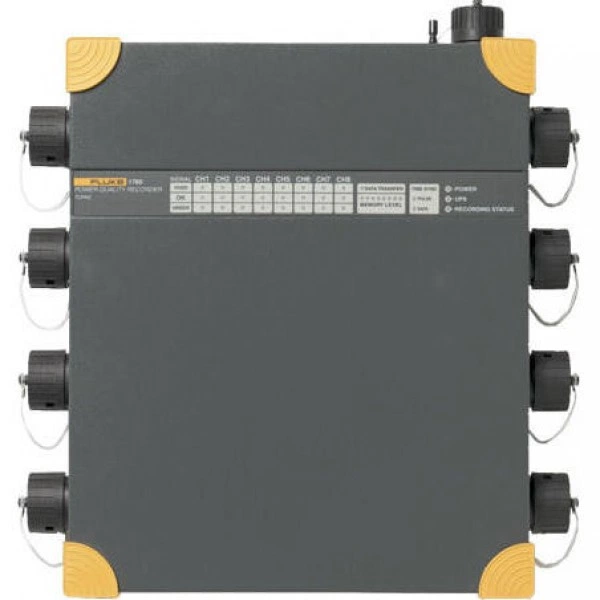

Трехфазный регистратор электроэнергии FLUKE 1760 INTL. Оборудование FLUKE для анализа и регистрации электроэнергии выбирают под схему сети, число контролируемых цепей и длительность обследования. Сам измеритель, токовые датчики и соединительные принадлежности составляют рабочий комплект. Тип датчика, входные уровни и геометрия подключения должны соответствовать выбранной установке.
Функциональные возможности 1760 INTL
Разовое показание и длительная запись отвечают на разные вопросы. Для наблюдения изменений важны временная привязка, период регистрации, объем хранения и способ извлечения данных. Возможность измерять электрическую величину не означает автоматической поддержки всех показателей качества электроэнергии: перечень функций проверяют по конкретной модели.
- Полностью совместим с требованиям Класса-А: производит тесты в соответствии с самыми жесткими международными стандартами для класса А IEC 61000-4-30 Class-A
- Временная синхронизация со спутниковой системой навигации: точная корреляция данных с событиями или массивами данных, полученных с других приборов
- Гибкие и полностью конфигурируемые значения порогов и коэффициентов пересчета: позволяет пользователям обнаруживать специфические проблемы посредством определения детальных критериев для обнаружения и регистрации искажений.
- Бесперебойное электропитание (40 минут): важные события никогда не будут пропущены. Будет фиксироваться даже начало и конец кратковременных исчезновений и отключений напряжения, что позволяет определить их причину.
- Регистрация форм сигналов 10 МГц, 6000 Впик.: детальная регистрация даже самого непродолжительного события
- Память хранения данных на 2 Гб: обеспечивает возможность одновременной детальной регистрации большого числа параметров электропитания в течение продолжительного периода времени
- Включает комплексное программное обеспечение: обеспечивает возможность получения диаграмм трендов для анализа основных причин неполадок, статистических сводок, вывода отчетов и мониторинга данных в реальном времени в диалоговом режиме
- Автоматическое конфигурирование: позволяет быстро настроить устройство с автоматическим обнаружением датчиков и их питанием от прибора, что устраняет необходимость использования дополнительных элементов питания
- Прочная конструкция для полевой работы: изолированный корпус и прочная конструкция без вращающихся компонентов позволяет проводить достоверное тестирование практически в любых условиях
- Регистратор качества электроэнергии для трехфазной сети Fluke 1760 полностью соответствует классу А стандарта IEC 61000-4-30.
- Мощный регистратор характеристик электропитания 1760 позволяет фиксировать максимально полный спектр подробностей по параметрам, определяемым пользователем.
- Трехфазный регистратор электроэнергии Fluke 1760 комплектация: внутренняя флэш-память на 2 ГБ, программное обеспечение PQ Analyze на компакт-диске, кабель Ethernet для сетевого соединения, кабель Ethernet перекрестный для прямого соединения с ПК, сетевой кабель, руководство пользователя, сумка для переноски, датчики напряжения, кол-во 4 (600 В для комплекта INTL (междунар), 1000 В для комплекта для US (США)), датчики тока, кол-во 4 (двух-диапазонные гибкие щупы 1000 A/200 A переменного тока), приемник временной синхронизации со спутниковой системой навигации.
- Fluke 1760 - регистратор качества электрической энергии предназначен для мониторинга параметров электрической сети и полностью соответствует классу А по стандарту IEC 61000-4-30.
- Подробный анализ искажений – Осуществление высокоскоростного анализа быстрых переходных процессов и обнаружение основных причин неправильного функционирования оборудования, что позволяет устранять неисправности и проводить профилактические мероприятия по обслуживанию системы Опция анализа быстрых переходных процессов, с диапазоном измерения в 6000 В, позволяет улавливать очень короткие импульсы, например, удары молнии.
- Соответствие требованиям качества услуг для Класса A – Оценка качества поступающей электроэнергии на технологическом входе Благодаря соответствию классу А Fluke 1760 позволяет обеспечить бесспорную верификации. результатов.
- Исследование качества электропитания – Оценка исходного качества электропитания для оценки совместимости с критически важными системами до их установки, а также верификация производительности электрических систем до добавления нагрузок.
- Имеется четыре модели Fluke 1760 на выбор:
Технические особенности
При сопоставлении результатов сохраняют одну схему подключения, одинаковое направление датчиков и корректные коэффициенты преобразования. Различие масштаба или обозначения канала может выглядеть как изменение нагрузки. Условия погрешности относятся к указанным входам и датчикам, поэтому параметры базового блока рассматривают вместе с принадлежностями.
Основные характеристики
| Параметр | Значение |
|---|---|
| Габариты | 325 мм x 300 мм x 65 мм; 2,8 x 11,8 x 2,6 дюйма |
| Пусковой ток | Да |
| Застежка на молнии | Да |
| Рабочее напряжение | 1000 В |
| Входные измерения: Входная емкость | 5 пФ |
| Условия приема сигнала: Разрешение | 16 ppm |
| Измерение мин./макс. и средних значений | Да |
| Эталонные условия: Частота сети | 50 Гц / 60 Гц |
Применение
Перед выездом определяют точки, предполагаемую длительность записи, питание и способ маркировки файлов. Для последующего разбора нужны сведения о режиме оборудования и времени наблюдения. Это позволяет связать зарегистрированное изменение с работой объекта и отделить его от изменения конфигурации измерительного комплекта.
Комплектация и совместимость

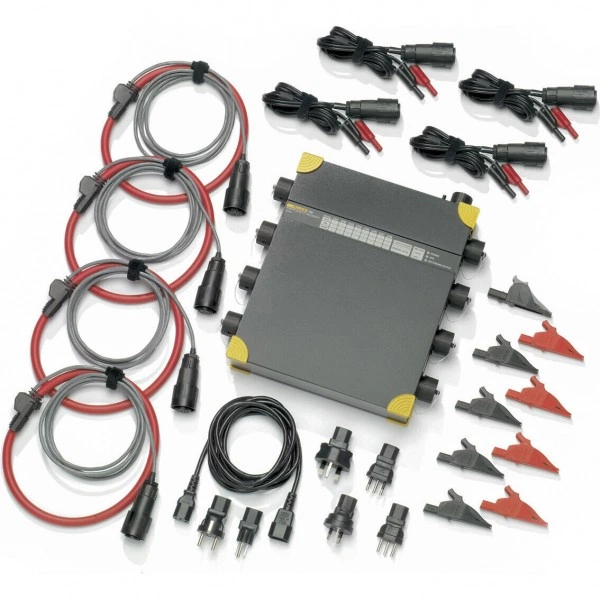

Комплект поставки
- Внутренняя флэш-память на 2 ГБ1 шт.
- Программное обеспечение PQ Analyze на компакт-диске1 шт.
- Кабель Ethernet для сетевого соединения1 шт.
- Кабель Ethernet перекрестный для прямого соединения с ПК1 шт.
- Сетевой кабель1 шт.
- Датчики напряжения, кол-во 4 (600 В для комплекта INTL (междунар), 1000 В для комплекта для US (США)1 шт.
- Датчики тока, кол-во 4 (двух-диапазонные гибкие щупы 1000 A/200 A переменного тока)1 шт.
- Приемник временной синхронизации со спутниковой системой навигации1 шт.
- Руководство пользователя1 шт.
- Сумка для переноски1 шт.
Совместимость
- Критически важными системами до их установки, а также верификация производительности электрических систем до добавления нагрузок
