Основная информация о трехфазном регистраторе электроэнергии
Трехфазный регистратор электроэнергии. Параметры электропитания.
- WiFi
- По заказу
- Исследование нагрузок
- +
Назначение и исполнение

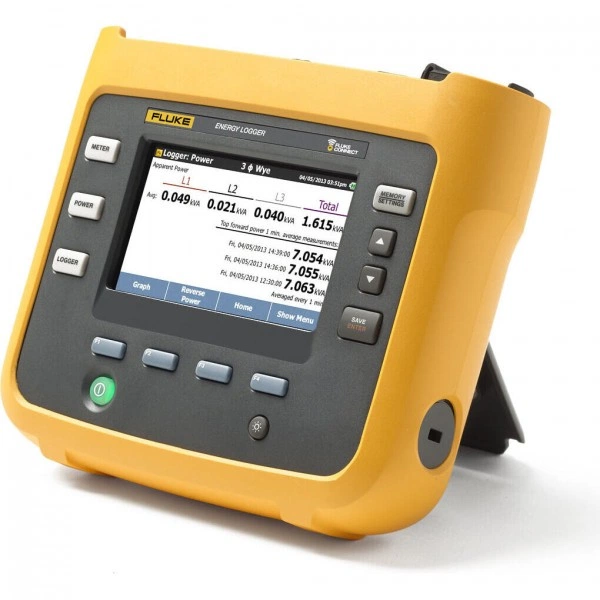

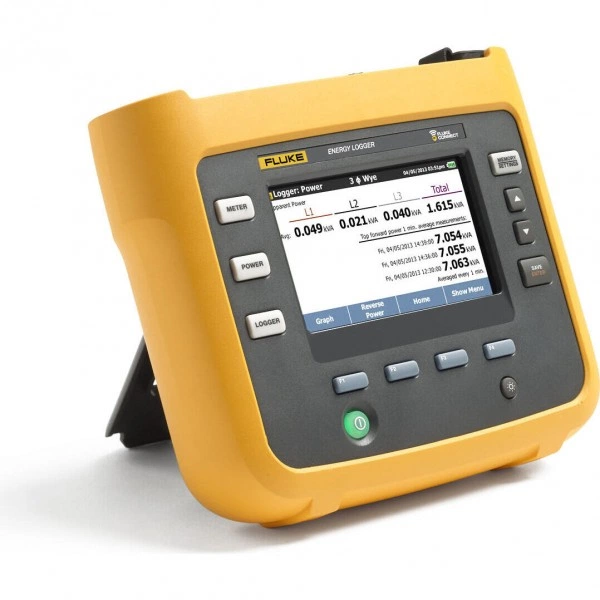

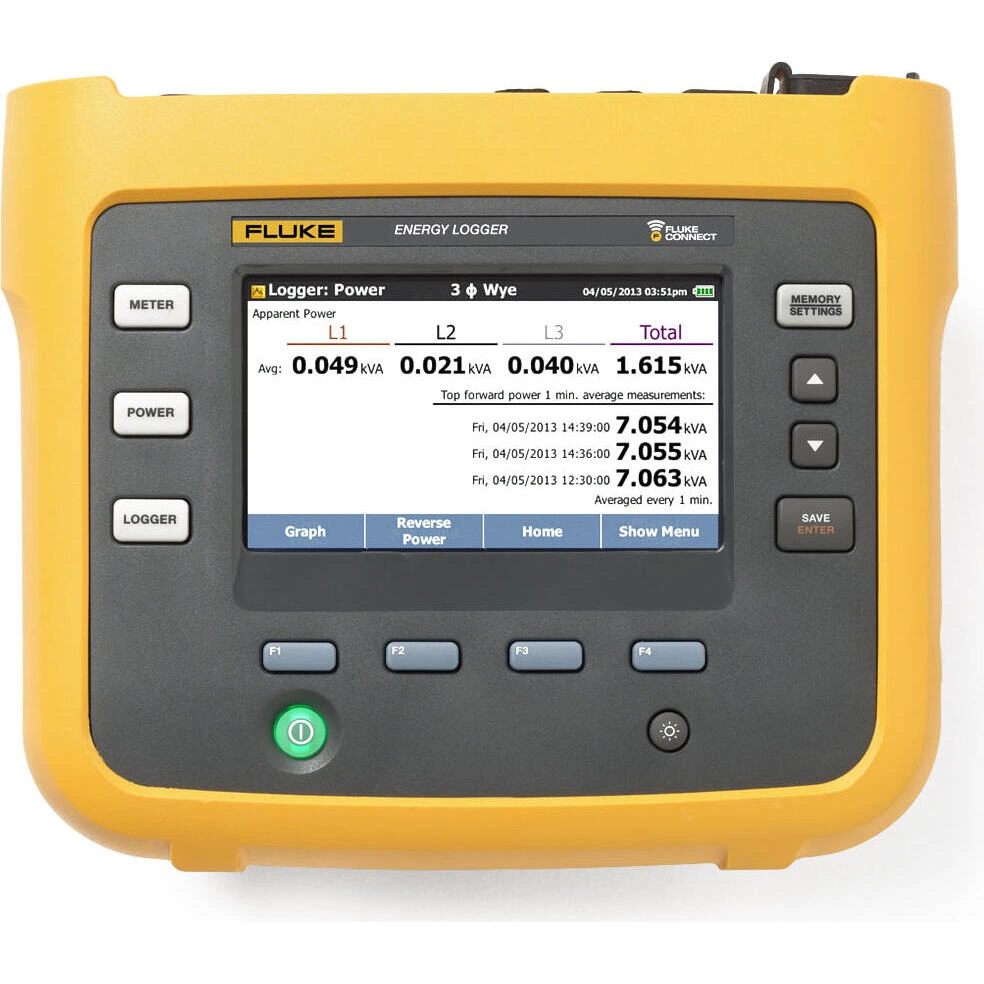

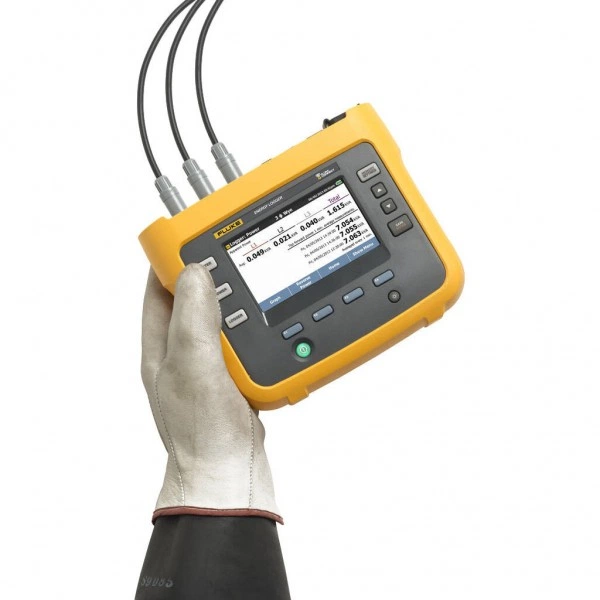

Трехфазный регистратор электроэнергии FLUKE 1732/EUS. Оборудование FLUKE для анализа и регистрации электроэнергии выбирают под схему сети, число контролируемых цепей и длительность обследования. Сам измеритель, токовые датчики и соединительные принадлежности составляют рабочий комплект. Тип датчика, входные уровни и геометрия подключения должны соответствовать выбранной установке.
Функциональные возможности 1732/EUS
Разовое показание и длительная запись отвечают на разные вопросы. Для наблюдения изменений важны временная привязка, период регистрации, объем хранения и способ извлечения данных. Возможность измерять электрическую величину не означает автоматической поддержки всех показателей качества электроэнергии: перечень функций проверяют по конкретной модели.
- Основные измерения: Автоматическое получение и регистрация значений напряжения, силы тока, мощности, коэффициента мощности, потребляемой электроэнергии и связанных с ними параметров
- Совместимость с Fluke Connect: Просмотр данных локально на приборе или через мобильное приложение Fluke Connect и программное обеспечение для настольного компьютера или через инфраструктуру WiFi предприятия
- Удобная подача питания на прибор: Питание прибора непосредственно от измеряемой цепи
- Наивысший рейтинг безопасности в отрасли: Соответствует стандартам безопасности 600 В CAT IV/1000 В CAT III для использования на технологическом входе и на более низких уровнях
- Измерение параметров всех трех фаз: С 3 гибкими токоизмерительными датчиками в комплекте
- Подробная регистрация: В приборах можно сохранять более 20 отдельных сеансов регистрации. Фактически все измеренные значения регистрируются автоматически, так что вы не потеряете тенденции измерения. Их даже можно изучать во время сеансов регистрации и перед загрузкой для анализа в режиме реального времени
- Оптимизированный пользовательский интерфейс: Быстрая, управляемая графическая настройка позволяет получить нужные данные в любое время, а интеллектуальные функции проверки позволяют проверить правильность соединений, делая работу пользователя более надежной
- Яркий цветной сенсорный экран: Выполнение удобного в полевых условиях анализа, а также проверок данных с полным графическим отображением Оптимизированный пользовательский интерфейс: Получайте точные данные каждый раз при помощи быстрых управляемых графических настроек, будьте уверены в правильности соединений благодаря функции интеллектуальной проверки
- Полная настройка в «полевых условиях на передней панели или в приложении Fluke Connect: Нет необходимости возвращаться в мастерскую для загрузки и установки или нести компьютер к электрическому шкафу
- Полностью интегрированная регистрация: Подключите другие устройства Fluke Connect к Fluke 1734 для одновременной регистрации двух других параметров измерения — поддерживаются практически любые параметры, доступные на беспроводном цифровом мультиметре или модуле Fluke Connect
- Прикладное программное обеспечение Energy Analyze Plus: Загрузите это приложение и при помощи наших автоматически генерируемых отчетов анализируйте все характеристики энергопотребления.
- Удаленный просмотр измерений через мобильное приложение и программу для настольного компьютера Fluke Connect поможет вам поддерживать безопасные рабочие расстояния и уменьшит потребность в средствах индивидуальной защиты, ненужных посещениях объекта и контроле
- Объединение в одном приборе результатов измерений параметров электроэнергии и других данных по техобслуживанию заводского оборудования.
- Назначение трехфазного анализатора качества электроэнергии Fluke 1732:
- Трехфазные регистраторы качества электроэнергии Fluke 1732 и Fluke 1734 позволяют обнаружить источники потерь электроэнергии.
- Удаленный доступ и обмен данными с вашей бригадой осуществляется через приложение Fluke Connect, так что можно оставаться на безопасном рабочем расстоянии и принимать важные решения в режиме реального времени.
- Особенности трехфазного анализатора качества электроэнергии Fluke 1732:
- Области применения трехфазного анализатора качества электроэнергии Fluke 1732:
- Часто рекомендуется проводить исследование нагрузки в течение 30 дней, чтобы обнаружить во время проверки все типичные нагрузки.
- Если предприятие работает круглосуточно, 365 дней в году, один день позволяет получить представление об энергопотреблении, исключая периоды планового технического обслуживания.
- Например, можно сравнить результаты на вводе в электроустановку за типичный вторник с 06:00 до 12:00 с результатами на крупных нагрузках на предприятии.
- Для аналоговых измерений можно задействовать до двух беспроводных модулей Fluke Connect, соединяемых с прибором Fluke 1734, который будет автоматически регистрировать результаты измерений вместе с показаниями мощности и потребляемой энергии.
- Коммунальные службы могут взимать и другие дополнительные сборы, такие как за пиковое потребление — максимальное потребление мощности за определенный период времени, часто 15 или 30 минут.
- Трехфазные регистраторы электроэнергии Fluke 1732 и Fluke 1734 способны измерить и охарактеризовать эти факторы, предоставляя вам возможность проанализировать результаты и сэкономить средства.
- Регистрация общих параметров: Предназначенные для измерения важных параметров трехфазного питания, приборы Fluke 1732 и Fluke 1734 могут одновременно регистрировать среднеквадратичное напряжение, среднеквадратичное значение тока, напряжение, THD напряжения и тока, активную мощность, реактивную мощность, коэффициент мощности, активную энергию, реактивную энергию и многое другое.
- Благодаря достаточному объему памяти для регистрации данных более чем за год, модели Fluke 1732 и Fluke 1734 могут определять, какие нагрузки следует оптимизировать, чтобы уменьшить счета за электроэнергию.
- Простота использования трехфазного анализатора качества электроэнергии Fluke 1732:

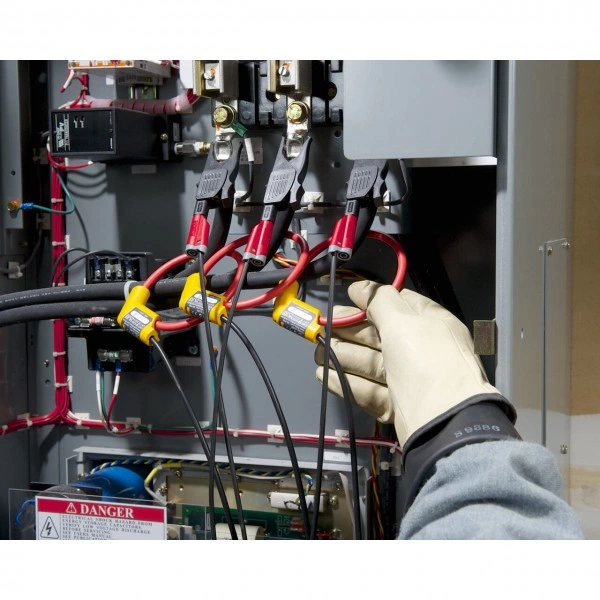

- Тонкие датчики тока предназначены для удобства прохождения через узкие места между проводниками и настраиваются на 150 или 1500 А для высокой точности практически в любых условиях.
- Анализ и составление отчета с помощью трехфазного анализатора качества электроэнергии Fluke 1732:
Технические особенности
При сопоставлении результатов сохраняют одну схему подключения, одинаковое направление датчиков и корректные коэффициенты преобразования. Различие масштаба или обозначения канала может выглядеть как изменение нагрузки. Условия погрешности относятся к указанным входам и датчикам, поэтому параметры базового блока рассматривают вместе с принадлежностями.
Основные характеристики
| Параметр | Значение |
|---|---|
| Габариты | Прибор: 19,8 x 16,7 x 5,5 см |
| WiFi | По заказу |
| Исследование нагрузок | + |
| Вспомогательные входы: Число входов | ="2" |
| Соответствие стандартам: Питание | IEEE 1459 |
| Входы напряжения: Масштабирование | 1:1 и переменное |
| Беспроводное соединение: Сбор данных | 1 показание/с |
| Сбор данных: Разрешение | 16-битная синхронная выборка |
Применение
Перед выездом определяют точки, предполагаемую длительность записи, питание и способ маркировки файлов. Для последующего разбора нужны сведения о режиме оборудования и времени наблюдения. Это позволяет связать зарегистрированное изменение с работой объекта и отделить его от изменения конфигурации измерительного комплекта.
Условия измерений
- Сравнительные характеристики трехфазных анализаторов качества электроэнергии Fluke 1732 и Fluke 1734:
- * Пакеты обновлений позволяют добавить на регистраторы качества электроэнергии Fluke 1732 функции регистратора качества электроэнергии Fluke 1734.
Комплектация и совместимость
Комплект поставки
- Трехфазный анализатор качества электроэнергии Fluke 1732/EUS (модель для ЕС и США)1 шт.
- Флэш-накопитель USB (4 ГБ) (содержит руководство пользователя и программное обеспечение Fluke Energy Analyze Plus)1 шт.
- USB-кабель1 шт.
- Плоский кабель 3PHVL-1731 шт.
- Комплект из 2 измерительных проводов с наращиваемыми разъемами, 10 см1 шт.
- Комплект из 2 измерительных проводов с наращиваемыми разъемами, 1,5 м1 шт.
- Зажим типа «крокодил»4 шт.
- Комплект цветных наклеек1 шт.
- Тонкие гибкие токоизмерительные датчики i173X-flex1500 12 дюймов3 шт.
- Сетевой шнур1 шт.
- Комплект документов (краткий справочник, меры безопасности)1 шт.
- Мягкий чехол C173x1 шт.
Совместимость
- Fluke Connect: Просмотр данных локально на приборе или через мобильное приложение Fluke Connect и программное обеспечение для настольного компьютера или через инфраструктуру WiFi предприятия
