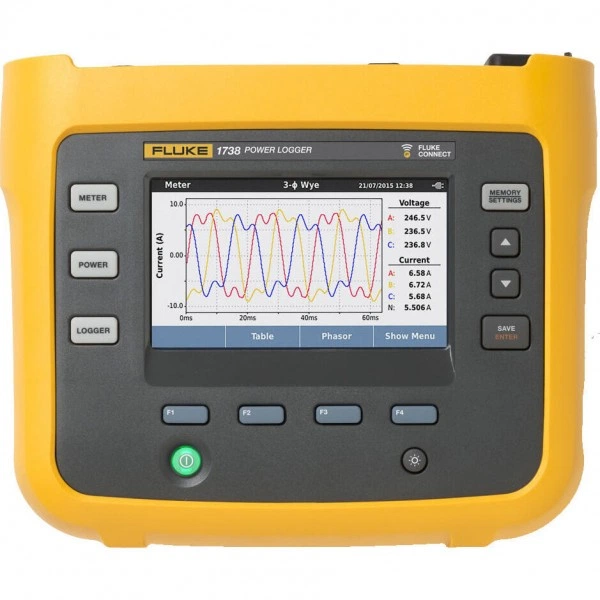

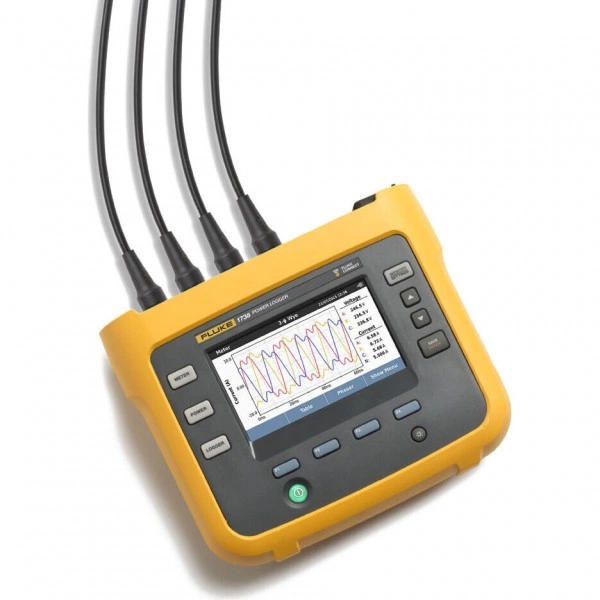

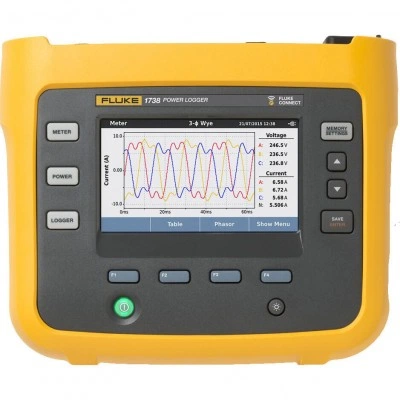

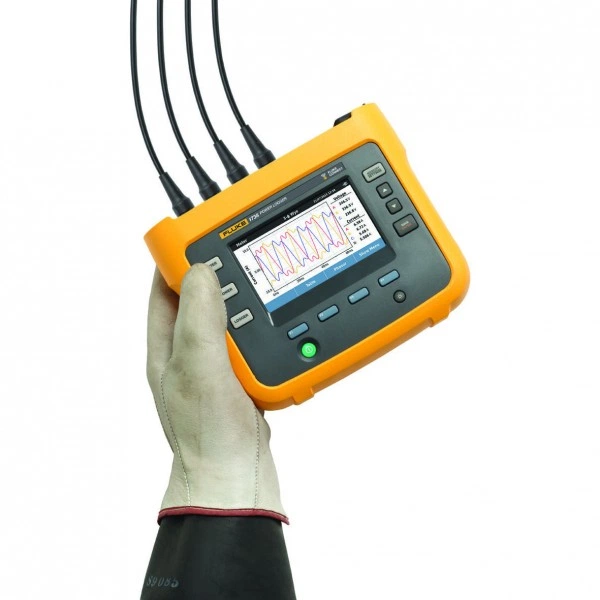

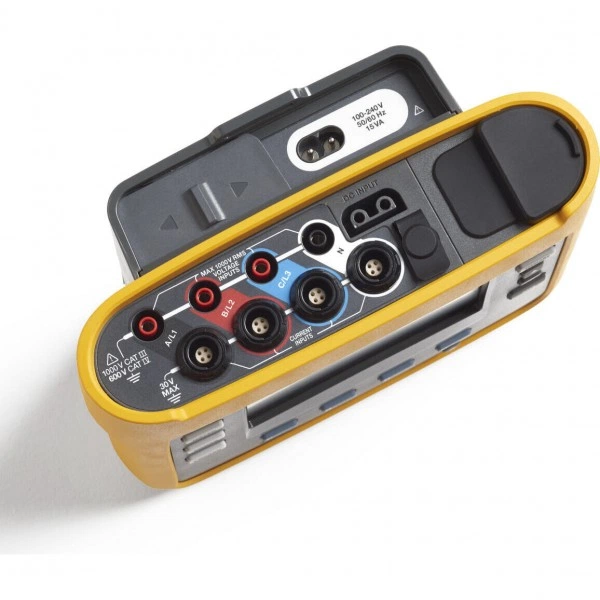

Регистратор FLUKE 1738/INTL

Измерение напряжения

Входы напряжения: Категория измерения

1000 В CAT III/600 В CAT IV

Входы напряжения: Максимальное входное напряжение

1000 В (среднекв. знач.) , CF 1,7

Входы напряжения: Масштабирование

1:1 и переменное

Входы напряжения: Полное входное сопротивление

10 МОм

Входы напряжения: Полоса пропускания (-3 дБ)

42,5 Гц – 3,5 кГц

Входы напряжения: Число входов

4 (3 фазы и нейтраль)

Рабочее напряжение

1000 В

Характеристики гибкого датчика тока i17xx-flex 1500 12 дюймов

Характеристики гибкого датчика тока i17xx-flex 1500 12 дюймов: Рабочее напряжение — 1000 В CAT III, 600 В CAT IV

Измерение тока

< 10 В: ±0,5 В: Гармоники тока с 2 по 50

Параметр: Гармоники тока с 2 по 50; Диапазон: Определяется дополнительным оборудованием; Разрешение: Определяется дополнительным оборудованием; Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы): ≥ 3 % диапазона тока: ±5 % показаний

Входы тока

От 6 А до 600 А / от 60 А до 6000 А с тонким гибким датчиком тока, i17XX-flex6000 36 дюймов

Входы тока: Вход пояса Роговского

150 мВ (среднекв. знач.) / 15 мВ (среднекв. знач.) при 50 Гц, 180 мВ (среднекв. знач.) / 18 мВ (среднекв. знач.) при 60 Гц; CF 4; все при номинальном диапазоне щупа

Входы тока: Входное напряжение

Вход на зажиме: 500 мВ (среднекв. знач.)/50 мВ (среднекв. знач.), CF 2,8

Входы тока: Диапазон

От 1 А до 150 А / от 10 А до 1500 А с тонким гибким датчиком тока, i17XX-flex1500 12 дюймов

Входы тока: Число входов

4, режим выбирается автоматически для подключенного датчика

Характеристики гибкого датчика тока i17xx-flex 1500 12 дюймов

* Стандартные условия: Окружающая среда: 23 °C ± 5 °C, отсутствие внешнего электрического/магнитного поля, относительная влажность 65 % Основной проводник в центральном положении

≥ 3 % диапазона тока: ±0,15 % показаний: Несимметрия

Параметр: Несимметрия; Диапазон: 100%; Разрешение: 0.1%; Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы): ±0,2

Измерение температуры

(USA (FCC): 47 CFR 15 подраздел B. Настоящий прибор

(USA (FCC): 47 CFR 15 подраздел B. Настоящий прибор освобождается от лицензирования согласно пункту 15.103: Температурный коэффициент — 0,1 x спецификация погрешности/°C

Характеристики гибкого датчика тока i17xx-flex 1500 12 дюймов

Характеристики гибкого датчика тока i17xx-flex 1500 12 дюймов: Температура, в нерабочем состоянии — от –40 °C до +80 °C (от –40 °F до 176 °F)

Частота и временные параметры

IEEE 519 (кратковременные гармоники): Качество электроэнергии

IEC 61000-4-30 класс S, IEC62586-1 (устройство PQI-S)

IEEE 519 (кратковременные гармоники): Соответствие качества

IEEE 519 (кратковременные гармоники): Соответствие качества электроэнергии — EN50160 (для измеренных параметров)

Базовый интервал: Мин./макс. значения времени усреднения

Напряжение, ток: полный цикл RMS обновляется каждые полцикла (URMS1/2 согласно IEC61000-4-30 Aux, питание: 200 мс

От 40 мА до 4 А / от 0,4 А до 40 А с клещами 40 А i40s-EL

От 40 мА до 4 А / от 0,4 А до 40 А с клещами 40 А i40s-EL: Полоса пропускания (-3 дБ) — 42,5 Гц – 3,5 кГц

Сетевые и оптические измерения

Характеристики гибкого датчика тока i17xx-flex 1500 12 дюймов

Характеристики гибкого датчика тока i17xx-flex 1500 12 дюймов: Выходной кабель — TPR/PVC

Измерительные функции

DBF/cosϕ — часть 1

¹Диапазон = 1000 В x Iдиапазон Эталонные условия: Окружающая среда: 23 °C ± 5 °C, прибор должен проработать не менее 30 минут, отсутствие внешних электрических/магнитных полей, относительная влажность < 65 % Условия входа: Cosϕ/PF = 1, синусоидальный сигнал f = 50/60 Гц, электропитание 120/230 В ± 10 %.

DBF/cosϕ — часть 2

Характеристики тока и напряжения: Входное напряжение 1 фаза: 120/230 В или 3 фазы схема «звезда/треугольник»: 230/400 В Входной ток: I > 10 % от Iдиапазон Первичный проводник с клещами или пояс Роговского в центральном положении Температурный коэффициент Добавьте 0,1 x нормированная погрешность для каждого градуса C выше 28 °C или ниже 18 °C

Базовый интервал: Измеренные параметры

Напряжение, ток, вспом., частота, THD В, THD А, мощность, коэффициент мощности, фундаментальная мощность, DPF, энергия

Измерение всех трех фаз и нейтрали

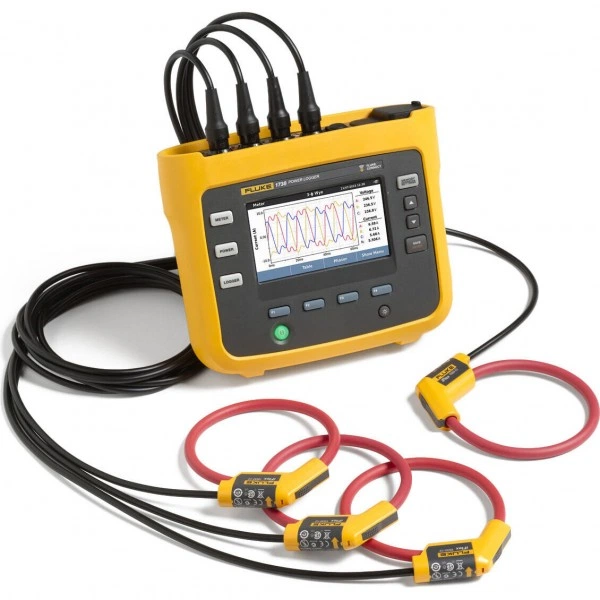

С 4 гибкими токоизмерительными датчиками в комплекте.

Измерение качества электроэнергии: Измеряемый параметр

Напряжение, частота, разбаланс, гармоники напряжения, THD В, ток, гармоники, THD А, TDD

Измерение качества электроэнергии: Интервал усреднения

10 мин.

Измерение качества электроэнергии: Отдельные гармоники

Гармоника с 2 по 50

Измерение качества электроэнергии: параметров, задаваемых

Измерение качества электроэнергии: параметров, задаваемых внешними сигналами — Полный цикл RMS обновляется каждые полцикла напряжения и тока (Urms1/2 согласно IEC61000-4-30)

Измерение качества электроэнергии: События

Напряжение: провалы, выбросы, прерывания, ток: пусковой ток

Измерение качества электроэнергии: Суммарный коэффициент

Измерение качества электроэнергии: Суммарный коэффициент искажений — Рассчитано на 50 гармоник

Измерение мин./макс. и средних значений

Да

Интервал потребления (режим измерителя энергии): Измеренные

Интервал потребления (режим измерителя энергии): Измеренные параметры — Энергия (Втч, варч, ВАч), коэффициент мощности, максимальная нагрузка, стоимость энергии

Интервал потребления (режим измерителя энергии): Интервал

Выбирается пользователем: 5 минут, 10 минут, 15 минут, 20 минут, 30 минут, выкл.

Регистрация и интерфейсы

Беспроводное соединение: Сбор данных

1 показание/с

Интерфейсы: Bluetooth

Считывание вспомогательных данных измерений с модулей Fluke Connect® серии 3000 (требуется опция обновления 1738 или 1736)

Интерфейсы: USB-A

Передача файла через USB-накопитель, обновление прошивки Макс. ток: 120 мА

Интерфейсы: USB-mini

Загрузка данных с устройства на ПК

Интерфейсы: WiFi

Передача файлов и дистанционное управление посредством прямого подключения или инфраструктуры WiFi

Подробная регистрация

В приборе может быть сохранено более 20 отдельных сеансов регистрации.

Полностью интегрированная регистрация

Подключите другие устройства Fluke Connect к Fluke 1738 для одновременной регистрации двух других параметров измерения — поддерживаются практически любые параметры, доступные на беспроводном цифровом мультиметре Fluke Connect.*

Сбор данных: Объем памяти

Обычно 10 сеансов регистрации длительностью 8 недель с 1-минутным интервалом и 500 событий¹

Сбор данных: Разрешение

16-битная синхронная выборка

Сбор данных: Типы цепей

1-φ, 1-φ IT, расщепленная фаза, 3-φ дельта, 3-φ соединение звездой, 3-φ соединение звездой IT, 3-φ соединение звездой сбалансированное, 3-φ метод Арона/Блонделя (2-элементная дельта), 3-φ дельта без одного плеча, только токи (изучение нагрузок)

Сбор данных: Частота входного сигнала

50/60 Гц (от 42,5 до 69 Гц)

Сбор данных: Частота получения данных

10,24 кГц на 50/60 Гц, синхронизируется с частотой сети

Экран и управление

Цветной ЖК-дисплей

4,3-дюймовый TFT с активной матрицей, 480 x 272 пикселей, сенсорная панель

Метрологические параметры

DBF/cosϕ: Дополнительная неопределенность в % диапазона¹

Параметр: В P-N >250 В; Диапазон: 0.02%; Разрешение: 0.02%; Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы): 0.02%

Основная неопределенность ± (% от показаний + % диапазона)¹

Основная неопределенность ± (% от показаний + % диапазона)¹: Активная мощность P — Параметр: PF ≥ 0,99; Диапазон: 1,2 % + 0,005 %; Разрешение: 1,2 % + 0,0075 %; Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы): 1,7 % + 0,0075 %; Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы): 1,2 % + 0,005 %

Погрешность: Вспомогательный вход

Параметр: Вспомогательный вход; Диапазон: ±10 В постоянного тока; Разрешение: 0,1 мВ; Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы): ± (0,2 % + 0,02 %)

Погрешность: Гармоники напряжения с 2 по 50

Параметр: Гармоники напряжения с 2 по 50; Диапазон: 1000 В; Разрешение: 0,1 В; Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы): ≥ 10 В: ±5 % показаний

Погрешность: коэффициент гармоник по напряжению

Параметр: коэффициент гармоник по напряжению; Диапазон: 1000%; Разрешение: 0.10%; Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы): ±0,5

Погрешность: коэффициент гармоник тока

Параметр: коэффициент гармоник тока; Диапазон: 1000%; Разрешение: 0.10%; Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы): ±0,5

Погрешность: Мин./макс. напряжение

Параметр: Мин./макс. напряжение; Диапазон: 1000 В; Разрешение: 0,1 В; Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы): ± (1 % + 0,1 %)

Погрешность: Напряжение

Параметр: Напряжение; Диапазон: 1000 В; Разрешение: 0,1 В; Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы): ± (0,2 % + 0,01 %)

Погрешность: Ток мин./макс.

Параметр: Ток мин./макс.; Диапазон: Определяется дополнительным оборудованием; Разрешение: Определяется дополнительным оборудованием; Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы): ± (5 % + 0,2 %)

Погрешность: Ток: прямой ввод

± (0,7 % + 0,02 %)

Погрешность: Частота

Параметр: Частота; Диапазон: От 42,.5 до 69 Гц; Разрешение: 0,01 В; Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы): ± (0,1 %)

Электропитание

IEEE 519 (кратковременные гармоники): Питание

IEEE 1459

Источник питания: 13,0 см x 13,0 см x 4,5 см (5,1 д. x 5,1 д. x

Источник питания: 13,0 см x 13,0 см x 4,5 см (5,1 д. x 5,1 д. x 1,8 д.) — Прибор с подключенным источником питания: 19,8 см x 16,7 см x 9 см (7,8 д. x 6,6 д. x 3,5 д.)

Источник питания: 400 г (0,9 фунта): Защита от

Источник питания: 400 г (0,9 фунта): Защита от несанкционированного вскрытия — Слот для замка Kensington

от 100 до 240 В при использовании стандартного шнура питания

От 100 до 240 В при использовании стандартного шнура питания (IEC 60320 C7): Время зарядки — < 6 часов

Питание: Диапазон напряжения

От 100 до 500 В с использованием входной предохранительной втулки при питании от цепи измерения

Условия эксплуатации и защита

IEC 61010-2-031: CAT IV 600 В / CAT III 1000 В

IEC 61010-2-031: CAT IV 600 В / CAT III 1000 В: Электромагнитная совместимость — EN 61326-1: Industrial CISPR 11: группа 1, класс A

Наивысший рейтинг безопасности в отрасли

Соответствует стандартам безопасности 600 В CAT IV/1000 В CAT III для использования на технологическом входе и ниже по потоку.

от 40 °C до 50 °C (от 104 °F до 122 °F) макс. 45 % отн. влажн.

От 40 °C до 50 °C (от 104 °F до 122 °F) макс. 45 % отн. влажн.: Безопасность — IEC 61010-1

Соответствие стандартам: Гармоники

IEC 61000-4-7: класс 1

Характеристики гибкого датчика тока i17xx-flex 1500 12 дюймов

Характеристики гибкого датчика тока i17xx-flex 1500 12 дюймов: Степень защиты — IEC 60529:IP50

Характеристики условий эксплуатации: Допустимая влажность при

Характеристики условий эксплуатации: Допустимая влажность при работе — от 10 °C до 30 °C (от 50 °F до 86 °F) макс. 95 % отн. влажн.

Характеристики условий эксплуатации: Рабочая температура

От –10 °C до +50 °C (от 14 °F до 122 °F)

Характеристики условий эксплуатации: Температура хранения

От –20 °C до +60 °C (от –4 °F до 140 °F), с батареей: от –20 °C до +50 °C (от –4 °F до 122 °F)

Габариты и масса

Габариты

Прибор: 19,8 см х 16,7 см х 5,5 см (7,8 д. х 6,6 д. х 2,2 д.)

Источник питания: 13,0 см x 13,0 см x 4,5 см (5,1 д. x 5,1 д. x

Источник питания: 13,0 см x 13,0 см x 4,5 см (5,1 д. x 5,1 д. x 1,8 д.): Масса — Прибор: 1,1 кг (2,5 фунта)

от 40 °C до 50 °C (от 104 °F до 122 °F) макс. 45 % отн. влажн.

От 40 °C до 50 °C (от 104 °F до 122 °F) макс. 45 % отн. влажн.: Высота над уровнем моря при хранении — 12 000 м

Характеристики гибкого датчика тока i17xx-flex 1500 12 дюймов

Характеристики гибкого датчика тока i17xx-flex 1500 12 дюймов: Масса — 115 г

Комплектация и совместимость

Комплект поставки

Регистратор - 1 шт.; Флэш-накопитель USB (4 ГБ) - 1 шт.; USB-кабель - 1 шт.; Плоский кабель 3PHVL-173 - 1 шт.; 1x красный, 1x черный кабель 0,1 м - 1 шт.; 1x красный, 1x черный проводник 1,5 м - 1 шт.; Зажимы типа «крокодил» - 4 шт.; Комплект цветных наклеек - 1 шт.; i173X-flex1500 12 дюймов - 4 шт.; Сетевой шнур - 1 шт.; Мягкий чехол C173x - 1 шт.

Совместимость

Мобильным приложением Fluke Connect® и программой для настольного компьютера, предоставит вам все данные, необходимые для принятия критических решений относительно качества электроэнергии в реальном времени

Конструкция и исполнение

Активная энергия E a: Полная мощность S

Параметр: 0 ≤ PF ≤ 1; Диапазон: 1,2 % + 0,005 %; Разрешение: 1,2 % + 0,0075 %; Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы): 1,7 % + 0,0075 %; Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы): 1,2 % + 0,005 %

Активная энергия E ap: Реактивная мощность Q

Параметр: 0 ≤ PF ≤ 1; Диапазон: 2,5 % от измеренной полной мощности; Разрешение: 2,5 % от измеренной полной мощности; Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы): 2,5 % от измеренной полной мощности

Базовый интервал: Интервал усреднения

Выбирается пользователем: 1 с, 5 с, 10 с, 30 с, 1 мин, 5 мин, 10 мин, 15 мин, 30 мин

Беспроводное соединение: Поддерживаемые модули

Fluke Connect® серии 3000

Беспроводное соединение: Число входов

2

Диапазон входного сигнала

От 0 до ±10 В постоянного тока, 1 показание/с

Коэффициент масштабирования (доступен с 2014 г.)

Формат: mx + b (усиление и смещение), задается пользователем

от 40 °C до 50 °C (от 104 °F до 122 °F) макс. 45 % отн. влажн.

От 40 °C до 50 °C (от 104 °F до 122 °F) макс. 45 % отн. влажн.: Корпус — IP50 согласно EN60529

От 40 мА до 4 А / от 0,4 А до 40 А с клещами 40 А i40s-EL

От 40 мА до 4 А / от 0,4 А до 40 А с клещами 40 А i40s-EL: Масштабирование — 1:1 и переменное

Отображаемые единицы (доступны с 2014 г.)

Настраиваемые пользователем (7 символов, например, °C, ф./кв. д. или м/с)

Реактивная энергия E r: Коэффициент мощности PF

Параметр: -; Диапазон: ±0,025; Разрешение: ±0,025; Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы): ±0,025

Тип оборудования

Регистратор

Число входов

2
