Основная информация о трехфазном регистраторе электроэнергии
Трехфазный регистратор электроэнергии. Параметры электропитания.
- Защита
- IP30
- Пусковой ток
- Да
- Класс защиты IP
- IP30
- Рабочее напряжение
- 1000 В
Назначение и исполнение

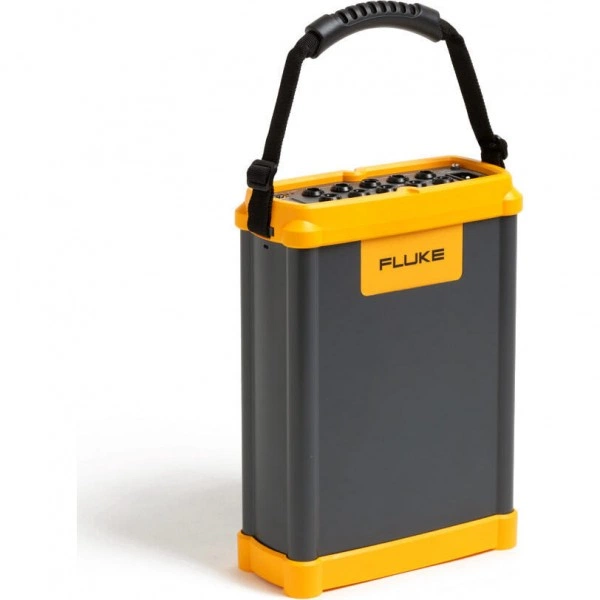

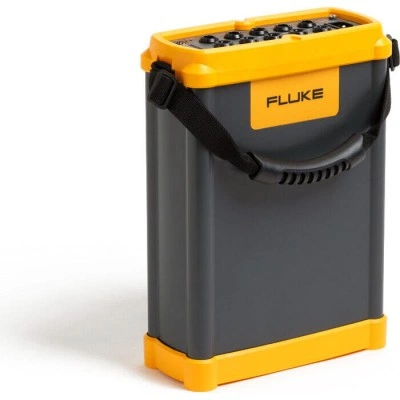

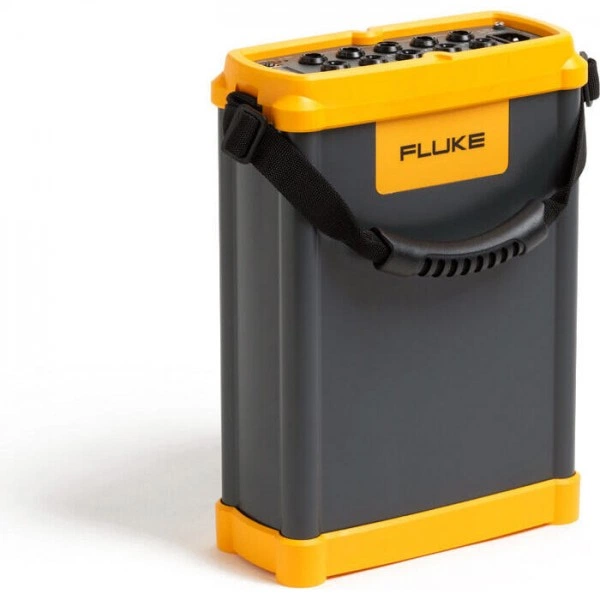

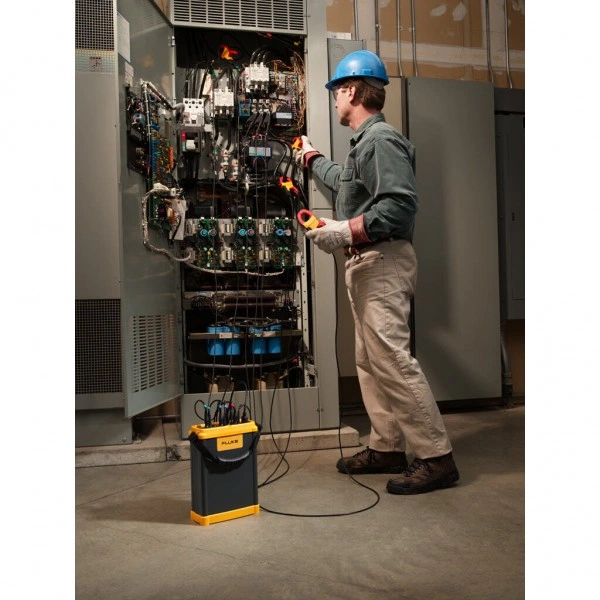

Трехфазный регистратор электроэнергии FLUKE 1750. Оборудование FLUKE для анализа и регистрации электроэнергии выбирают под схему сети, число контролируемых цепей и длительность обследования. Сам измеритель, токовые датчики и соединительные принадлежности составляют рабочий комплект. Тип датчика, входные уровни и геометрия подключения должны соответствовать выбранной установке.
Функциональные возможности 1750
Разовое показание и длительная запись отвечают на разные вопросы. Для наблюдения изменений важны временная привязка, период регистрации, объем хранения и способ извлечения данных. Возможность измерять электрическую величину не означает автоматической поддержки всех показателей качества электроэнергии: перечень функций проверяют по конкретной модели.
- Коэффициент реактивной мощности
- Коэффициенты искажения
- Продолжительность скачков напряжения
- Доза фликера
- Смещение частоты от требуемого значения
- Оэффициент гармоники до 50-й включительно
- Коэффициент несимметричности.
- Обследование качества электроэнергии: количественная оченка качества электроэнергии во всем объекте, документирование результатов в виде профессиональных отчетов.
- Соответствие качества услуг: проверка качества поступающей на абонентский ввод электроэнергии.
- Монтаж/приемка оборудования: анализ качества энергосети до ввода оборудования в эксплуатацию.
- Стандарты: Все измерения производятся в соответствии со стандартом IEC61000-4-30 для правильной оценки всех величин, включая напряжение, ток, мощность, гармоники, фликер и т.д.
- Быстрая и надежная конфигурация: Беспроводной "интерфейс передней панели " в виде КПК отображает окно регистратора прибора, что позволяет быстро настраивать и контролировать прибор даже когда он сам недоступен.
- Использование без установленных пределов: установите граничные значения после того, как данные собраны программным обеспечением, и не волнуйтьесь о пропущенной информации из-за неправильной установки.
- Захват всех данных: межканальные и пусковые токи каждого измерения, в каждом канале, все время.
- Интуитивное программное обеспечение: анализировать данные и автоматически создавать отчеты стандарта EN50160.
- Plug And Play: быстрая настройка благодаря самоопределяющимся токовым датчикам и однопроводному соединителю напряжения.
- Нет необходимости переключать провода: автоматическое переключение каналов с беспроводных КПК или ПК при неправильном подключении.
- Измерение каждого параметра: Напряжение и ток по трем фазам, нейтрали и заземлению.
- Захват осциллограмм 5 МГц, 8000 Впик: возможность получить подробную картину даже самых коротких событий.
- Быстрое извлечение данных: с помощью SD карты памяти или через высокоскоростную сеть Ethernet 100BaseT.
- Fluke 1750 — разработан для длительных исследований и обнаружения трудновыявляемых проблем анализатор качества электропитания, который позволяет производить наблюдение за важным оборудованием и обнаруживать события, связанные со сбоями в работе оборудования.
- Регистратор качества электроэнергии Флюк 1750 работает с сетями постоянного и переменного тока в диапазоне до 1000В и 5000А.
- С его помощью выявить кратковременные скачки напряжения до 8000В.

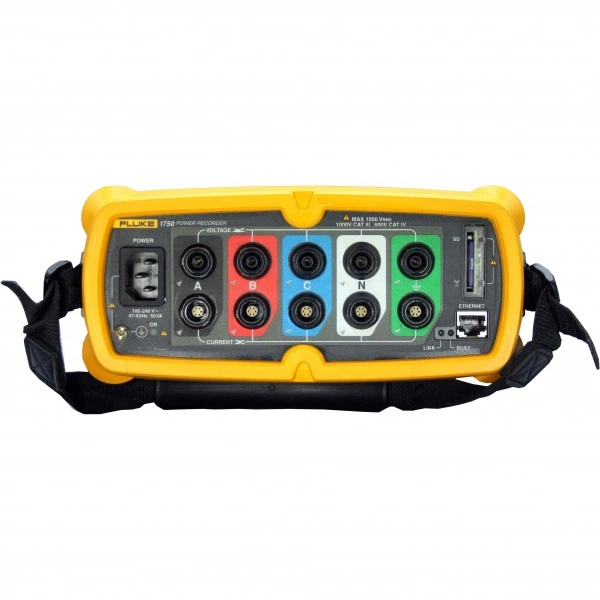

- Измерения осуществляются по 5 каналам (3 фазы, заземление и нейтраль).
- Кроме этого Fluke 1750 позволяет зафиксировать форму кривой переходных процессов в сети.
- Запись данных осуществляется во внутреннюю память (2Гб) прибора, куда заносятся определенные оператором данные.
- Длительность мониторинга - до 31 дня.

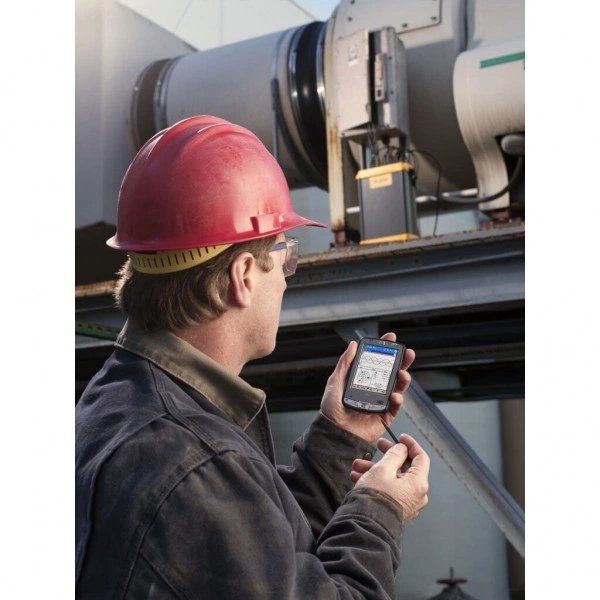

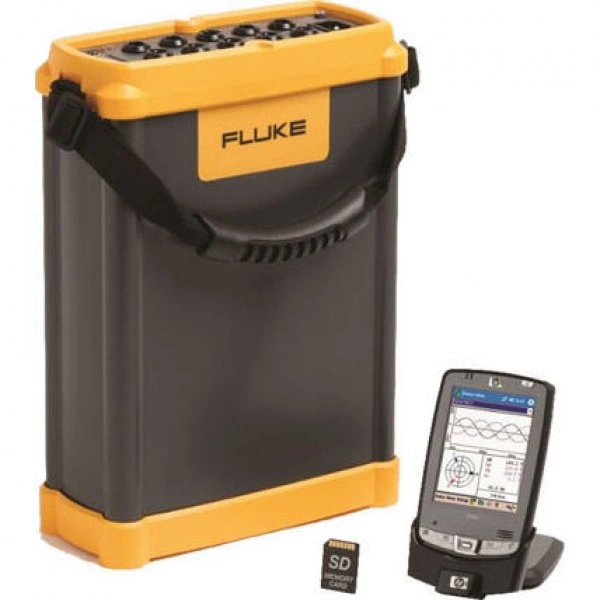

- Регистратор Fluke 1750 очень прост и удобнер в эксплуатации и конфигурируется при помощи карманного компьютера, на котором также в режиме реального времени отображаются измеряемые данные.
- По пыле и влагозащищенности устройство соответствует степени IP30 по стандарту EN 60529.
- Питание Fluke 1750 осуществляется от сети с напряжением 100-240В и частотой 47-63Гц.
- Присутствует возможность работы от встроенного источника питания до 1 часа.
- Анализатор качества электропитания Fluke 1750 разработан специально для длительных исследований и выявления редких и трудно-обнаруживаемых проблем; наблюдения за сложным и требовательным к качеству электропитания оборудованием; обнаружения событий изменения параметров качества электроэнергии, связанных со сбоями в работе оборудования.
Технические особенности
При сопоставлении результатов сохраняют одну схему подключения, одинаковое направление датчиков и корректные коэффициенты преобразования. Различие масштаба или обозначения канала может выглядеть как изменение нагрузки. Условия погрешности относятся к указанным входам и датчикам, поэтому параметры базового блока рассматривают вместе с принадлежностями.
Основные характеристики
| Параметр | Значение |
|---|---|
| Пусковой ток | Да |
| Класс защиты IP | IP30 |
| Рабочее напряжение | 1000 В |
| Интерфейс локальной сети: Разъем | RJ-45 |
| Частота: Диапозон измерений | 42.5 до 69 Гц |
| Ввод: Входные каналы | Напрядение: 4 каналов |
| Измерение мин./макс. и средних значений | Да |
| Стандарты измерения качества электропитания: Вес | 6.3 кг |
Применение
Перед выездом определяют точки, предполагаемую длительность записи, питание и способ маркировки файлов. Для последующего разбора нужны сведения о режиме оборудования и времени наблюдения. Это позволяет связать зарегистрированное изменение с работой объекта и отделить его от изменения конфигурации измерительного комплекта.
Комплектация и совместимость

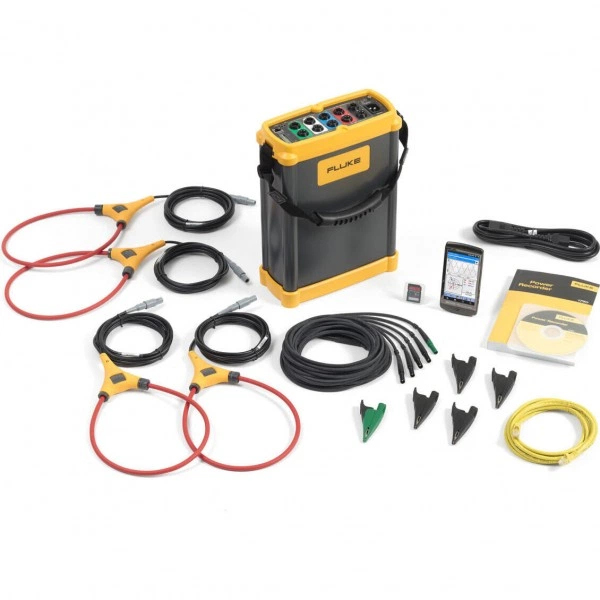

Комплект поставки
- Регистратор Fluke 17501 шт.
- Переходники питания для КПК и зарядного устройства1 шт.
- Токоизмерительные датчики 4 - 400 A (3140R)1 шт.
- 5 Измерительных проводов и зажимов, карта памяти SD1 шт.
- Программное обеспечение Fluke Power View и Fluke Power Analyze1 шт.
- Кабель питания с набором разъемов международных стандартов1 шт.
- Сетевой кабель Ethernet1 шт.
- Комплект цветных наклеек по национальным стандартам1 шт.
- Компакт-диск с программным обеспечением и руководством пользователя (в формате PDF)1 шт.
- Мягкий футляр для переноски.
- Отпечатанное ознакомительное руководство1 шт.
