Трехфазный регистратор электроэнергии FLUKE 1748/30/INTL

Измерение напряжения

Входы напряжения: Категория измерения

1000 В CAT III/600 В CAT IV

Входы напряжения: Максимальное входное напряжение

1000 Вrms, CF 1,7

Входы напряжения: Масштабирование

1:1 и переменное

Входы напряжения: Полное входное сопротивление

10 МОм

Входы напряжения: Полоса пропускания

От 42,5 Гц до 3,5 кГц

Входы напряжения: Число входов

4 (3 фазы и нейтраль)

Гармоники напряжения и тока (до 50-й) 1

+

Напряжение, ток, мощность, коэффициент мощности, частота

+

Рабочее напряжение

1000 В CAT III, 600 В CAT IV

События с резким перепадом напряжения 1

+

Измерение тока

< 1 В: ±0,05 В: Гармоники тока со 2-й по 50-ую

Параметр: Гармоники тока со 2-й по 50-ую; Диапазон: Зависит от принадлежности; Максимальное разрешение: Зависит от принадлежности; Собственная точность при стандартных условиях (% от показания + % от диапазона): ≥3 % диапазона тока: ±5 % показаний

<3 % диапазона тока: ±0,15 % показаний: Фликер P LT, PST

Параметр: Фликер P LT, PST; Диапазон: от 0 до 20; Максимальное разрешение: 0,01; Собственная точность при стандартных условиях (% от показания + % от диапазона): 5 %

Броски тока 1

+

Входы тока

Вход пояса Роговского: 150 мВ (среднекв. знач.)/15 мВ (среднекв. знач.) при 50 Гц, 180 мВ (среднекв. знач.)/18 мВ (среднекв. знач.) при 60 Гц; CF 4; все при номинальном диапазоне щупа

Входы тока: Входное напряжение

Вход на зажиме: 500 мВ (среднекв. знач.)/50 мВ (среднекв. знач.); CF 2,8

Входы тока: Диапазон

От 1 А до 150 А/от 10 А до 1500 А с тонким гибким датчиком тока i17XX-flex1500 IP 24

Входы тока: Число входов

4 (3 фазы и нейтраль), автоматический выбор режима для подключенного датчика

Допустимый ток

100 кА (50/60 Гц)

Принадлежности в комплекте: Гибкий токоизмерительный датчик

Нет /исполнение B

Измерение температуры

Температура, в нерабочем состоянии

От –40 до +80 °C (от –40 до +176 °F)

Температурный коэффициент в диапазоне рабочей температуры

0,05 % показаний/°C (0,028 % показаний/°F)

Параметры воздуха и газов

Характеристики условий эксплуатации: Рабочий диапазон влажности

IEC 60721-3-3: 3K6:

Частота и временные параметры

IEEE 519 (кратковременные и мгновенные гармоники): Гармоники

Общие: IEC 61010-1: степень загрязнения 2

IEEE 519 (кратковременные и мгновенные гармоники): Качество

IEEE 519 (кратковременные и мгновенные гармоники): Качество электроэнергии — IEC 61000-4-30 Класс A, IEC 62586-1, IEC 62586-2 (устройства PQI-A-PI)

IEEE 519 (кратковременные и мгновенные гармоники): Соответствие

IEEE 519 (кратковременные и мгновенные гармоники): Соответствие качества электроэнергии — EN 50160

Базовый интервал: Минимальное/ максимальное значения времени

Базовый интервал: Минимальное/ максимальное значения времени усреднения — Напряжение, ток: RMS за период обновляется через каждый полупериод (URMS1/2 согласно IEC61000-4-30 Aux, питание: 200 мс)

От 40 мА до 4 А/от 0,4 А до 40 А с клещами 40 А i40s-EL: Полоса

От 40 мА до 4 А/от 0,4 А до 40 А с клещами 40 А i40s-EL: Полоса пропускания — 42,5 Гц – 3,5 кГц

События с переходными процессами (низкочастотными)/отклонением

События с переходными процессами (низкочастотными)/отклонением формы сигнала 2 — +

Сетевые и оптические измерения

Выходной кабель

TPR/PVC

Материал кабеля щупа

TPR

Принадлежности в комплекте: Кабель для измерения напряжения

Принадлежности в комплекте: Кабель для измерения напряжения 3PHVL-1730 (3 фазы + нейтраль) — +

Принадлежности в комплекте: Набор кабельных маркеров

+

Измерительные функции

Базовый интервал: Измеряемые параметры

Напряжение, ток, вспом., частота, THD В, THD А, мощность, коэффициент мощности, мощность основной гармоники, DPF, энергия

Диапазон измерения

От 1 до 150 А переменного тока / от 10 до 1500 А переменного тока; от 1 до 300 А переменного тока / от 10 до 3000 А переменного тока

Измерение качества электроэнергии: Измеряемый параметр

Напряжение, частота, разбаланс, гармоники напряжения, THD В, ток, гармоники, THD А, искажение потребляемого тока (TDD),интергармоники напряжения, TID В, интергармоники тока, TID А, фликер, посторонние сигналы в питающей сети, отрицательное/положительное отклонение

Измерение качества электроэнергии: Интервал усреднения

10 мин для всех параметров 2 часа (длительный фликер PLT) 150/180 периодов (3 сек) для гармоник (требуется лицензия на ПО IEEE519/REPORT)

Измерение качества электроэнергии: Интергармоники

От 1-й до 50-й интегармоники

Измерение качества электроэнергии: Отдельные гармоники

От 2-й до 50-й гармоники Группировка согласно IEC 61000-4-7 настраивается пользователем в зависимости от области применения: подгруппы (гармоники + интергармоники), группы или только бины гармоник

Измерение качества электроэнергии: События

Напряжение: провалы, выбросы, перебои в электроснабжении, ток: броски тока 1748: посторонние сигналы в питающей сети, переходные процессы (низкочастотные)

Измерение качества электроэнергии: Суммарный коэффициент

Измерение качества электроэнергии: Суммарный коэффициент искажений — Рассчитывается для 50 гармоник напряжения

Измерение ключевых показателей качества электроэнергии

Регистратор измеряет параметры гармоник и интергармоник напряжения и тока, а также разбаланс, фликер и резкие перепады напряжения

Интервал потребления (режим измерителя энергии): Измеряемые

Интервал потребления (режим измерителя энергии): Измеряемые параметры — Энергия (Втч, варч, ВАч), коэффициент мощности, максимальная нагрузка, стоимость энергии

Интервал потребления (режим измерителя энергии): Интервал

По выбору пользователя: 5 минут, 10 минут, 15 минут, 20 минут, 30 минут, выкл

Коэффициент мощности DPF/cosΦ — часть 1

1 В диапазоне от 100 до 500 В

Коэффициент мощности DPF/cosΦ — часть 2 — условие 1

Называемое Udin 2 от 0 °C до 45 °C: собственная точность x 2, до 0 °C и выше 45 °C: собственная точность x 3 3 Более подробная информация приводится в руководстве пользователя Стандартные условия: Окружающая среда: 23 °C ± 5 °C, прибор должен проработать не менее 30 минут, отсутствие внешних электрических/магнитных полей

Коэффициент мощности DPF/cosΦ — часть 2 — условие 2

Относительная влажность <65 % Условия на входе: Cosφ/PF=1, синусоидальный сигнал f=50/60 Гц, источник питания 120 В/230 В ±10 %.

Коэффициент мощности DPF/cosΦ — часть 3

Характеристики тока и напряжения: входное напряжение 1 фазы: 120 В/230 В или 3-ф, схема «звезда»/«треугольник»: 230 В/400 В Входной ток: I > 10 % от диапазона токов Первичный проводник с клещами или пояс Роговского в центральном положении Температурный коэффициент: добавьте 0,1 x нормированная погрешность для каждого градуса C выше 28 °C или ниже 18 °C

Пиковое значение энергопотребления

+

Регистрация и интерфейсы

Беспроводное соединение Bluetooth (проверить возможность

Беспроводное соединение Bluetooth (проверить возможность использования): Сбор данных — 1 показание/с

Два внешних USB-порта

Один порт предназначен для подключения к ПК, а другой — для быстрой и простой загрузки данных на стандартные USB-накопители или другие USB-устройства, чтобы прибор можно было оставлять на объекте для измерений, не прерывая регистрацию

Запись: Профиль среднеквадратичных значений 2

+

Запись: Снимки сигналов 2

+

Запись: Тенденция

+

Измерение качества электроэнергии: Запись по заданным событиям

Профиль RMS: RMS за период для напряжения и тока обновляется через каждый полупериод — до 11 сек (URMS1/2 согласно IEC 61000-4-30)

Интерфейсы: Bluetooth

Получение вспомогательных результатов измерений из модулей серии Fluke Connect® 3000 (требуется переходник USB на BLE или WiFi/BLE, а также проверка возможности использования)

Интерфейсы: USB-A

Передача файлов через USB-накопитель, обновление прошивки, макс. ток питания: 120 мА

Интерфейсы: USB-mini

Загрузка данных с прибора на ПК

Интерфейсы: WiFi

Передача файлов и дистанционное управление посредством прямого подключения или инфраструктуры WiFi

Оптимизированный пользовательский интерфейс

Быстрая, управляемая графическая настройка позволяет получить нужные данные в любое время, а интеллектуальные функции проверки позволяют проверить правильность соединений, делая работу пользователя более надежной

Подключение к Ethernet

Возможность проводного и беспроводного соединения для настройки прибора и высокоскоростной загрузки данных

Подробная регистрация

Возможность сохранения в приборе более 20 отдельных сеансов регистрации. Кроме того, он автоматически регистрирует все параметры энергопотребления и качества электроэнергии в сети, позволяя отслеживать тенденции результатов измерений

Посторонние сигналы в питающей сети: запись RMS за 10/12

Посторонние сигналы в питающей сети: запись RMS за 10/12 периодов на заданных частотах — до 120 с: Программируемые ограничения по качеству электроэнергии — Задаваемые пользователем ограничения для соответствия местным стандартам

Принадлежности в комплекте: Кабель USB

+

Принадлежности в комплекте: Накопитель USB

+

Сбор данных: Объем памяти

Обычно 20 сеансов регистрации продолжительностью 4 недели с 1-минутным интервалом и 500 событий

Сбор данных: Разрешение

16-битная синхронная выборка

Сбор данных: Типы цепей

1- Φ, 1- Φ IT, расщепленная фаза, 3- Φ дельта, 3- Φ Y, 3- Φ Y IT, 3- Φ Y сбалансированная, 3- Φ схема Арона/Блонделя (2-элементная дельта), 3- Φ дельта с разомкнутым контактом, только ток (анализ нагрузок)

Сбор данных: Хранение данных

Внутренняя флэш-память (не заменяемая пользователем)

Сбор данных: Частота входного сигнала

50/60 Гц (от 42,5 до 69 Гц)

Сбор данных: Частота получения данных

10,24 кГц на 50/60 Гц, синхронизируется с частотой сети

Система связи: Ethernet

+

Система связи: USB (мини-B)

+

Система связи: Загрузка по WiFi через точку доступа (требуется

Система связи: Загрузка по WiFi через точку доступа (требуется регистрация) — Опция

Метрологические параметры

Исключительная точность измерений

Регистратор соответствует жестким требованиям стандарта IEC 61000-4-30, класс A, ред. 3 «Методы испытаний и измерений. Методы измерений показателей качества электрической энергии»

Коэффициент мощности DPF/cosΦ: Дополнительная неопределенность

Коэффициент мощности DPF/cosΦ: Дополнительная неопределенность в % от диапазона — Параметр: В P-N>250 В; Диапазон: 0,015 %; Максимальное разрешение: 0,023 %; Собственная точность при стандартных условиях (% от показания + % от диапазона): 0,023 %; Собственная точность при стандартных условиях (% от показания + % от диапазона): 0,015 %

Точность датчиков тока: Активная мощность P

Параметр: PF ≥ 0,99; Диапазон: 1,2 % + 0,005 %; Максимальное разрешение: 1,2 % + 0,0075 %; Собственная точность при стандартных условиях (% от показания + % от диапазона): 1,7 % + 0,0075 %; Собственная точность при стандартных условиях (% от показания + % от диапазона): 1,2 % + 0,005 %

Точность: THD напряжения

Параметр: THD напряжения; Диапазон: 1000 %; Максимальное разрешение: 0,10 %; Собственная точность при стандартных условиях (% от показания + % от диапазона): ±2,5 %

Точность: THD тока

Параметр: THD тока; Диапазон: 1000 %; Максимальное разрешение: 0,10 %; Собственная точность при стандартных условиях (% от показания + % от диапазона): ±2,5 %

Точность: Вспомогательный вход

Параметр: Вспомогательный вход; Диапазон: ±10 В постоянного тока; Максимальное разрешение: 0,1 мВ; Собственная точность при стандартных условиях (% от показания + % от диапазона): ±(0,2 % + 0,02 %)

Точность: Гармоники напряжения со 2-й по 50-ую

Параметр: Гармоники напряжения со 2-й по 50-ую; Диапазон: 1000 В; Максимальное разрешение: 0,1 В; Собственная точность при стандартных условиях (% от показания + % от диапазона): ≥1 В: ±5 % показаний

Точность: Минимальное/ максимальное напряжение

Параметр: Минимальное/ максимальное напряжение; Диапазон: 1000 В; Максимальное разрешение: 0,1 В; Собственная точность при стандартных условиях (% от показания + % от диапазона): ±0,2 % от номинального входного напряжения 1

Точность: Напряжение

Параметр: Напряжение; Диапазон: 1000 В; Максимальное разрешение: 0,1 В; Собственная точность при стандартных условиях (% от показания + % от диапазона): ±0,1 % от номинального напряжения 1, 2

Точность: Ток минимальный/ максимальный

Параметр: Ток минимальный/ максимальный; Диапазон: Зависит от принадлежности; Максимальное разрешение: Зависит от принадлежности; Собственная точность при стандартных условиях (% от показания + % от диапазона): ±(5 % + 0,2 %)

Точность: Ток: прямой ввод

±(0,7 % + 0,02 %)

Точность: Частота

Параметр: Частота; Диапазон: от 42,5 до 69 Гц; Максимальное разрешение: 0,01 В; Собственная точность при стандартных условиях (% от показания + % от диапазона): ± (0,1 %) 2

Электропитание

IEC 60529: IP65 с разъемом с классом защиты IP65 для питания и

IEC 60529: IP65 с разъемом с классом защиты IP65 для питания и измерения напряжения: Электромагнитная совместимость (ЭМС) — EN 61326-1: Промышленный CISPR 11: группа 1, класс A

IEEE 519 (кратковременные и мгновенные гармоники): Питание

IEEE 1459

Время работы от аккумулятора

Четыре часа непрерывной работы (резервного копирования) на один цикл заряда литий-ионной батареи, предотвращающей отключение прибора при перебоях в электроснабжении

от 100 до 240 В при использовании адаптера MA-C8 и стандартного

От 100 до 240 В при использовании адаптера MA-C8 и стандартного шнура питания (IEC 60320 C7): Время зарядки — < 6 часов

Питание: Диапазон напряжения

От 100 В до 500 В с использованием защищенного гнездового входа при питании от цепи измерения

Условия эксплуатации и защита

Безопасность

Ценный прибор можно уберечь от хищения при помощи стандартного тросика или других устройств защиты

Защита от несанкционированного вскрытия

Пристяжные тросы с замком (макс. Φ 6 мм)

Класс защиты IP

IP65

Относительная влажность, эксплуатация

От 15% до 85% без конденсации

Рабочая температура

От –20 до +70 °C (от –4 до 158 °F) температура проверяемого проводника не должна превышать 80 °C (176 °F)

Соответствие стандартам: Гармоники

IEC 61000-4-7: Класс 1

Степень защиты IP

IEC 60529: IP65

Характеристики условий эксплуатации: Рабочая температура

От -25 до +50 °C (от -13 до +122 °F) 1

Характеристики условий эксплуатации: Температура хранения

Без батареи: от -25 до +60 °C (от -13 до 140 °F), с батареей: от –20 до +50 °C (от –4 до 122 °F)

Габариты и масса

Габариты

23,0 x 18,0 x 5,4 см (9,1 x 7,1 x 2,1 дюйма)

Диаметр кабеля датчика

7,5 мм (0,3 дюйма)

Длина выходного кабеля

2,0 м (6,5 фута)

Длина кабеля датчика

610 мм (24 дюйма)

до 50 °C (122 °F): 35 %: Высота над уровнем моря при

До 50 °C (122 °F): 35 %: Высота над уровнем моря при эксплуатации — До 2000 м (до 4000 м со снижением рейтинга до 1000 В CAT II / 600 В CAT III / 300 В CAT IV)

до 50 °C (122 °F): 35 %: Высота над уровнем моря при хранении

12 000 м

Компактный размер

Прибор с небольшими габаритами — 23 x 18 x 5,4 см (9,1 x 7,1 x 2,1 дюйма) — рассчитан на эксплуатацию в ограниченном рабочем пространстве, в том числе в электрощитах

Масса

115 г

Комплектация и совместимость

Оптимизированные принадлежности для измерения

Незапутывающийся плоский кабель, имеющий уникальную конструкцию и предназначенный для измерения напряжения, а также тонкие гибкие токоизмерительные датчики обеспечивают простоту установки даже в ограниченном пространстве

Принадлежности в комплекте: Зажимы типа «крокодил»

4

Принадлежности в комплекте: Комплект держателей 174x

+

Принадлежности в комплекте: Комплект измерительных проводов

Принадлежности в комплекте: Комплект измерительных проводов, красный/черный, 1,5 м — +

Принадлежности в комплекте: Магнитные щупы MP1-3R/1B-Magnet

Принадлежности в комплекте: Магнитные щупы MP1-3R/1B-Magnet Probe, 1 комплект (3 красных, 1 черный) — 1

Принадлежности в комплекте: Мягкий чехол 173x/174x

+

Совместимость

Со всеми моделями; входит в стандартный комплект поставки модели Fluke 1748

Конструкция и исполнение

Активная энергия Ea: Полная мощность S

Параметр: 0 ≤ PF ≤ 1; Диапазон: 1,2 % + 0,005 %; Максимальное разрешение: 1,2 % + 0,0075 %; Собственная точность при стандартных условиях (% от показания + % от диапазона): 1,7 % + 0,0075 %; Собственная точность при стандартных условиях (% от показания + % от диапазона): 1,2 % + 0,005 %

Базовый интервал: Интервал усреднения

По выбору пользователя: 1 сек, 5 сек, 10 сек, 30 сек, 1 мин, 5 мин, 10 мин, 15 мин, 30 мин

Диапазон входного сигнала

От 0 до ±10 В пост. тока или от 0 до ±1000 В пост. тока (с дополнительно поставляемым адаптером), 1 показание/с

до 50 °C (122 °F): 35 %: Корпус

IEC 60529: IP50

Интергармоники (до 50-й) 1

+

Коэффициент масштабирования

Формат: mx + b (усиление и смещение), задается пользователем

Магнитный держатель

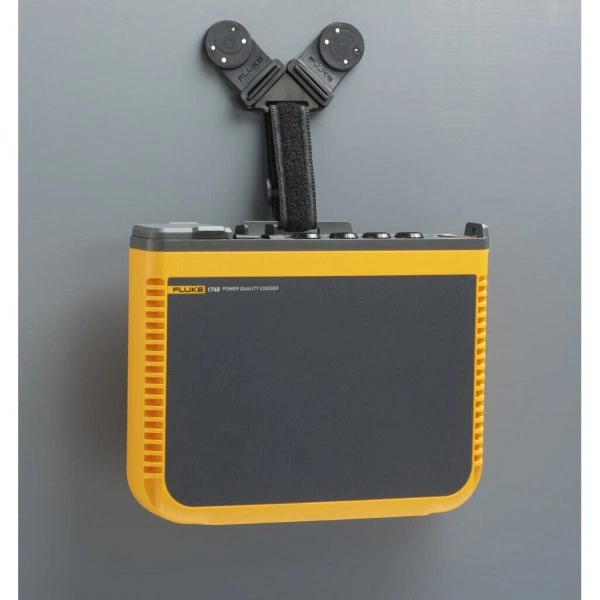

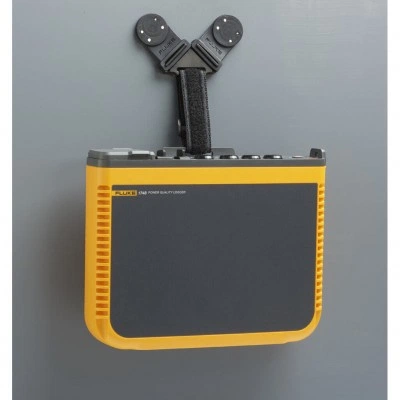

Предназначен для надежного крепления прибора на внутренней или внешней панели электрощита; совместим со всеми моделями; входит в стандартный комплект поставки модели Fluke 1748.

Материал муфты

POM + ABS/PC

Минимальный радиус изгиба

38 мм (1,5 дюйма)

От 40 мА до 4 А/от 0,4 А до 40 А с клещами 40 А i40s-EL

От 40 мА до 4 А/от 0,4 А до 40 А с клещами 40 А i40s-EL: Масштабирование — 1:1 и переменное

Отображаемые единицы

Настраиваемые пользователем (7 символов, например, °C, ф./кв. д. или м/с)

Параметр: Fluke i17XX-FLEX1500

Fluke i17XX-FLEX3000

Полная энергия Eap: Реактивная мощность Q

Параметр: 0 ≤ PF ≤ 1; Диапазон: 2,5 % от измеренной полной мощности; Максимальное разрешение: 2,5 % от измеренной полной мощности; Собственная точность при стандартных условиях (% от показания + % от диапазона): 2,5 % от измеренной полной мощности

Прикладное программное обеспечение Energy Analyze Plus

Позволяет загружать и анализировать все параметры энергопотребления и показатели качества электроэнергии с автоматическим составлением отчетов

Прочность и надежность

Прибор, спроектированный с классом защиты IP65 при использовании адаптера входного напряжения с классом защиты IP65, рассчитан на жесткие условия эксплуатации

Разбаланс 1

+

Расширенный анализ

Выбрав любой зарегистрированный параметр, можно создать адаптированную под требования заказчика страницу результатов зарегистрированных измерений для расширенной корреляции данных.

Реактивная энергия Er: Коэффициент мощности PF

Параметр: -; Диапазон: ±0,025; Максимальное разрешение: ±0,025; Собственная точность при стандартных условиях (% от показания + % от диапазона): ±0,025

Система связи: Загрузка с прибора на устройство по WiFi

+

Суммарный коэффициент гармонических составляющих THD

+

Таблицы событий с провалами, выбросами, перебоями в

Таблицы событий с провалами, выбросами, перебоями в электроснабжении и переходными процессами 1 — +

Тип оборудования

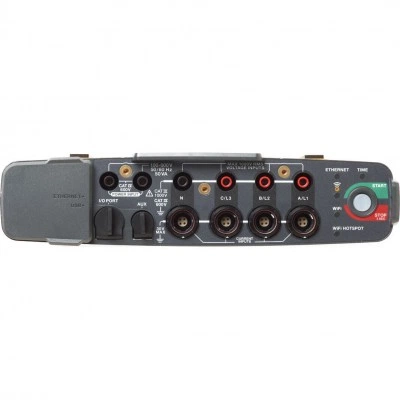

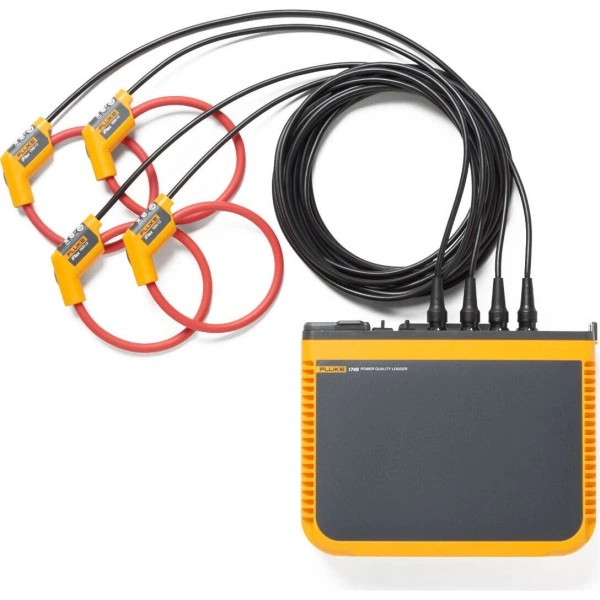

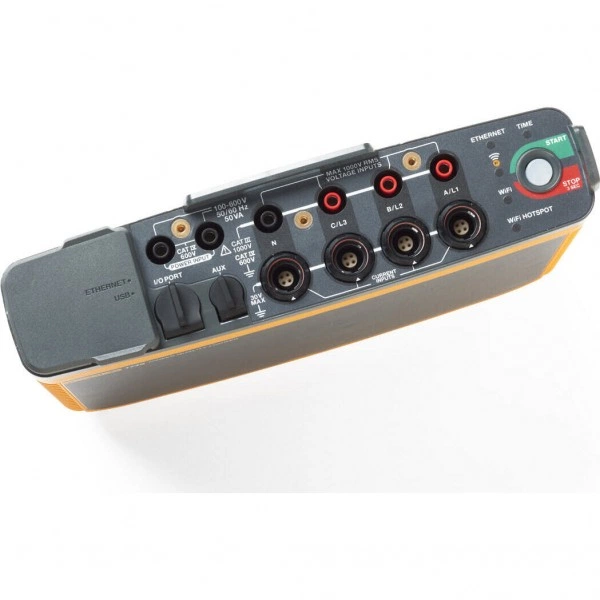

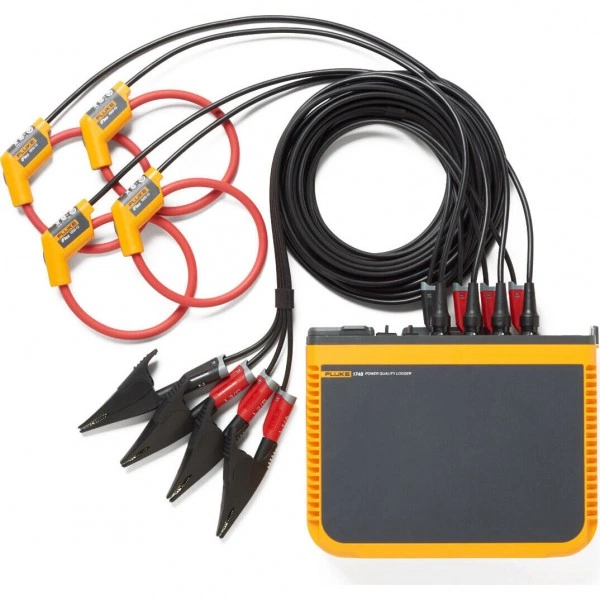

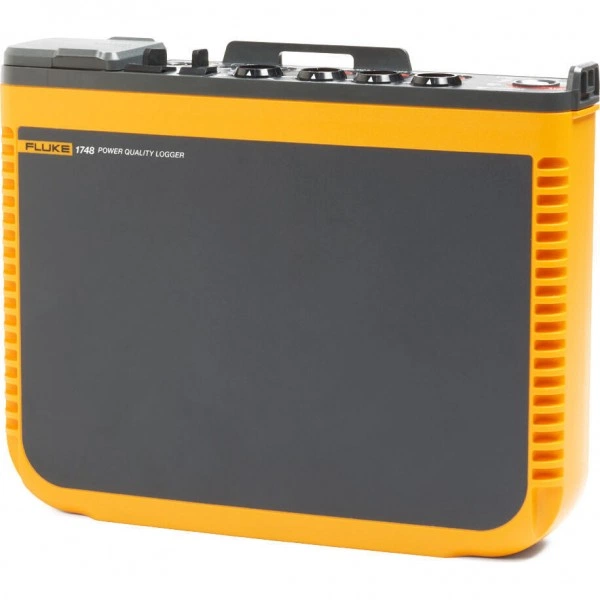

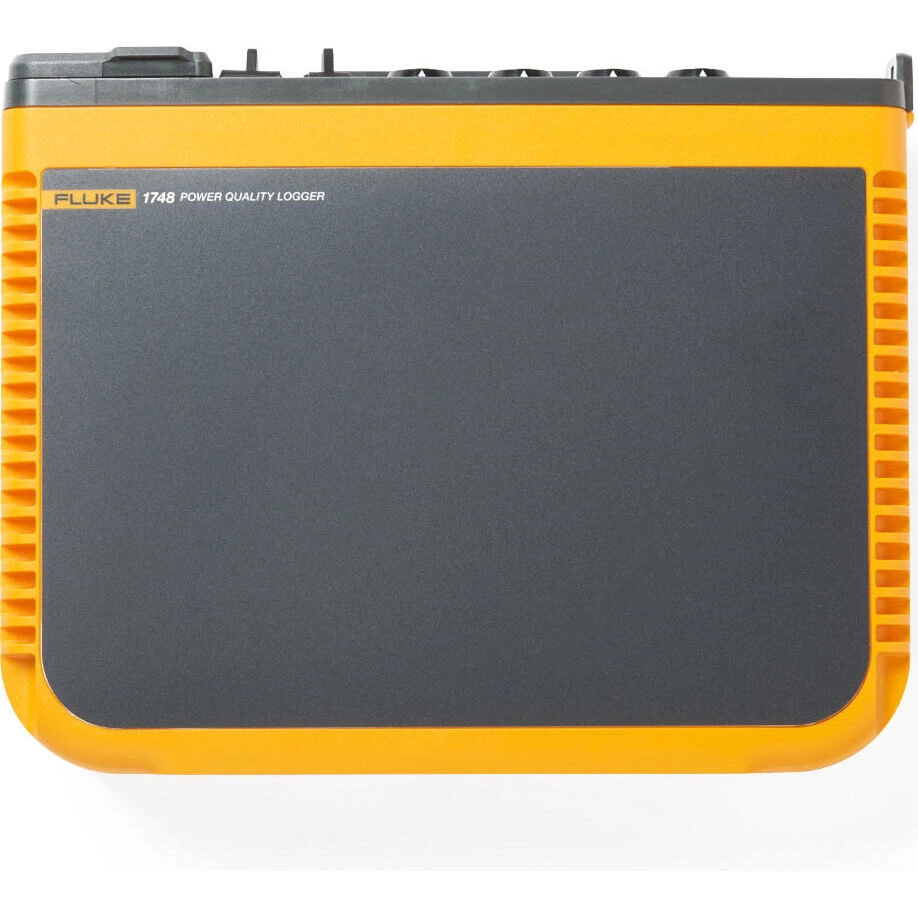

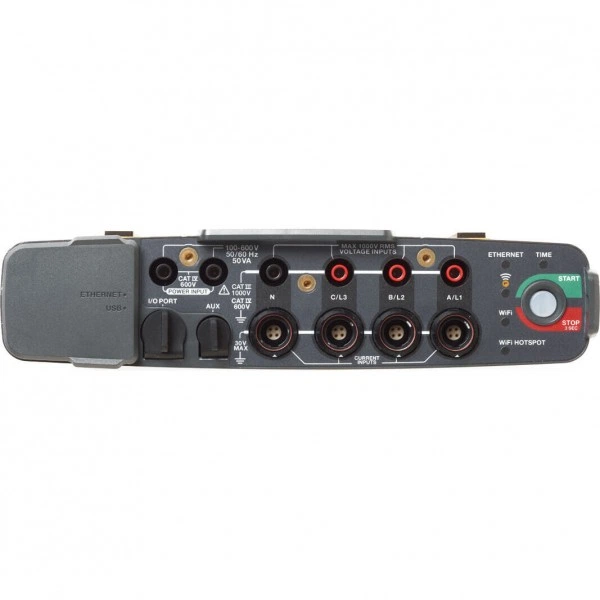

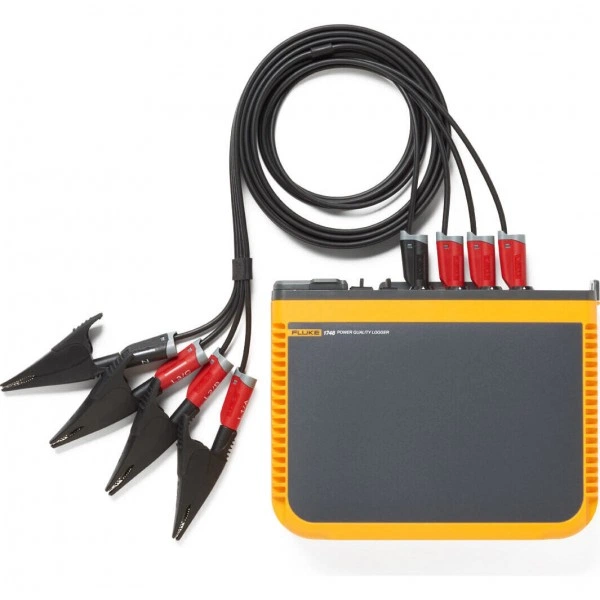

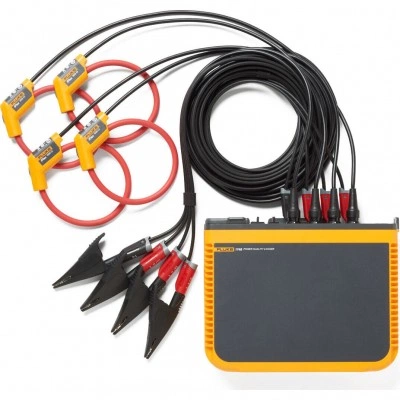

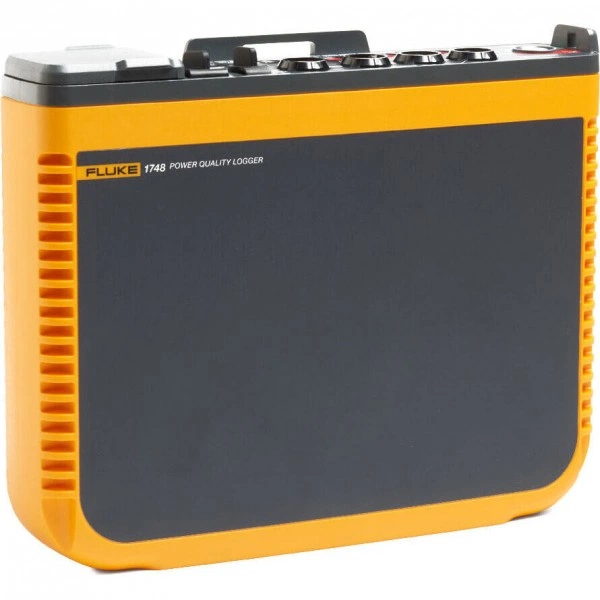

Трехфазный регистратор электроэнергии

Фликер

+

Число входов

2 (аналоговый с дополнительным адаптером или до 2 BLE-устройств одновременно)

Энергия в прямом,обратном направлении

+
