Основная информация о трехфазном регистраторе электроэнергии
Трехфазный регистратор электроэнергии. Параметры электропитания.
- Защита
- IP50
- Класс защиты IP
- IP50
- Рабочее напряжение
- 830 В
- Вес: Fluke
- Прибл. 3 кг
Назначение и исполнение
Трехфазный регистратор электроэнергии FLUKE 1745. Оборудование FLUKE для анализа и регистрации электроэнергии выбирают под схему сети, число контролируемых цепей и длительность обследования. Сам измеритель, токовые датчики и соединительные принадлежности составляют рабочий комплект. Тип датчика, входные уровни и геометрия подключения должны соответствовать выбранной установке.
Функциональные возможности 1745
Разовое показание и длительная запись отвечают на разные вопросы. Для наблюдения изменений важны временная привязка, период регистрации, объем хранения и способ извлечения данных. Возможность измерять электрическую величину не означает автоматической поддержки всех показателей качества электроэнергии: перечень функций проверяют по конкретной модели.
- Принцип "Включай и работай": установка прибора занимает считанные минуты. При этом опознавание и подача электропитания на токовый зонд осуществляется в автоматическом режиме
- Легкость установки в распределительных шкафах:компактность корпуса, обеспечивающего полную изоляцию прибора, а также принадлежностей обеспечивает легкость установки даже в условиях дефицита пространства в непосредственной близости к линиям электропитания, находящимися под напряжением.
- Определение основной причины: поставляемое ПО PQ Log позволяет быстро проанализировать тренды, создает статистические итоговые сводки, а также дает подробные графики и таблицы
- Долговременный мониторинг электроэнергии:возможность беспрерывной загрузки данных во время процесса записи
- Повышенная точность измерений напряжения:точность измерения напряжения в соответствии с классом А стандарта IEC61000-4-30 (0.1%)
- Быстрота процесса оценки качества электроэнергии:оценка качества электроэнергии в соответствии со стандартом EN50160 с составление статистического обзора
- Прочность и надежность: сконструирован для ежедневного полевого использования, отсутствуют механические элементы, прочный корпус с изоляцией
- Измерение силы тока, напряжения, мощности (активной, реактивной, общей), мерцания, гармоник тока и напряжения (до 50-й включительно), частоты, дисбаланса, управляющих сигналов, коэффициента мощности и пр.
- Быстрый анализ качества поставляемой электрической энергии в соответствии со стандартом EN50160 благодаря специальному ПО PQ Log, которое входит в комплект поставки прибора
- Определение возможностей увеличения нагрузки для существующей электрической сети
- Выявление причин отклонения параметров электрического тока и определение нарушений в работе оборудования.
- Регистратор качества электроэнергии серии Fluke 1740 трехфазного исполнения является ваттметром для ежедневного использования техническим персоналом, осуществляющим анализ работы, а также поиск и устранение неисправностей в энергораспределительных системах.
- Обеспечивая возможность одновременной регистрации до 500 параметров электропитания в течение 85 дней, а также мониторинга событий, регистратор качества электроэнергии помогает выявлять перемежающиеся сбои и другие проблемы по качеству электропитания, трудно выявляемые без этих приборов.
- Поставляемое программное обеспечение PQ Log для регистратора качества электроэнергии позволяет быстро оценить качество электропитания на технологическом входе, подстанции или при нагрузке, в соответствии с последним стандартом EN50160.
- Исследование качества электропитания – Оценка исходного качества электропитания для оценки совместимости с критически важными системами до их установки
- Переносной регистратор-ваттметр серии Fluke 1740 прост в установке и использовании и разработан для работы в любых условиях при применении низкого и среднего напряжения.
- Fluke 1743: Водонепроницаемый монитор IP65 предназначен для регистрации стандартных параметров, включая напряжение (В), ток (A), мощность (Вт), полную мощность (ВА), реактивную мощность (ВАр), коэффициент мощности, энергию, мерцание, изменения напряжения и коэффициент гармонических искажений (THD).
- Fluke 1744: Обладает теми же функциями, что и Fluke 1743.
- Помимо основных параметров электропитания Fluke 1744 также обеспечивает измерение гармоник напряжения и тока, промежуточных гармоник, управляющих сигналов сети, дисбаланса и частоты.

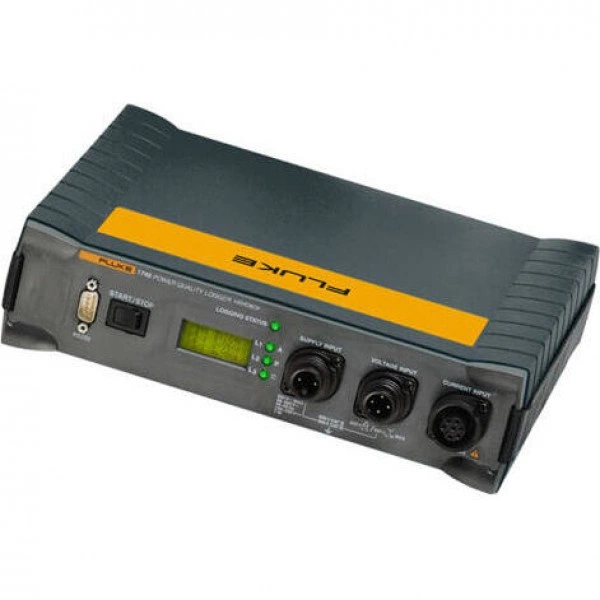

- Fluke 1745:В дополнение к функциям измерения прибора Fluke 1744, регистратор качества электроэнергии IP50 усовершенствованной конструкции снабжен жидкокристаллическом дисплеем, обеспечивающим показ в режиме реального времени, а также источником бесперебойного питания на 5 часов работы.
- Fluke 1745 – это регистратор качества электрической энергии, представляющий собой компактный переносной прибор для замеров большого количества параметров электрического тока в терхфазной сети, а также для долговременного мониторинга и регистрации до 500 параметров до 85 дней в непрерывном режиме.
- Регистратор Fluke 1745 предоставляет информацию о данных, получить которые при помощи многих других устройств просто невозможно.
- К основным возможностям регистратора качества электросети Fluke 1745 относятся:
- Компактное исполнение прибора и прочный пластиковый корпус дают возможность установить Fluke 1745 в шкаф управления даже при относительно небольшом количестве свободного места.
- По степени влагозащищенности устройство соответствует IP50 по стандарту EN 60529.
- Прибор имеет встроенный аккумулятор, гарантирующий его работу на протяжении 5 часов.
- Fluke 1745 очень прост и удобен в работе и может быть приведен в рабочее состояние всего одной кнопкой.
- Функции изделия Fluke 1745 Fluke 1744 Fluke 1743 Измерение основных параметров электропитания:напряжения, силы тока, мощности, активной мощности, реактивной мощности, коэффициента мощности, энергии, мерцания, изменений напряжения, а также суммарного гармонического искажения. • • • Измерение гармоник напряжения и тока до 50-й включительно, дисбаланса и управляющих сигналов сети • • Устойчивость к пыли/воде IP50 IP 65, водонепроницаемое исполнение IP 65, водонепроницаемое исполнение Дисплей Светодиодный + жидкокристаллический Светодиодный Светодиодный Продолжительность работы от источника бесперебойного питания 5 часов 3 сек.
- Размеры (ВxШxГ) 282 x 216 x 74 мм (11,5 x 8,8 x 3 дюйма) 170 x 125 x 55 мм (6,9 x 5,1 x 2,2 дюйма)
- 170 x 125 x 55 мм (6,9 x 5,1 x 2,2 дюйма)
Технические особенности
При сопоставлении результатов сохраняют одну схему подключения, одинаковое направление датчиков и корректные коэффициенты преобразования. Различие масштаба или обозначения канала может выглядеть как изменение нагрузки. Условия погрешности относятся к указанным входам и датчикам, поэтому параметры базового блока рассматривают вместе с принадлежностями.
Основные характеристики
| Параметр | Значение |
|---|---|
| Класс защиты IP | IP50 |
| Рабочее напряжение | 830 В |
| Вес: Fluke | Прибл. 3 кг |
| Вес: Fluke 1744/1743 | Прибл. 2 кг |
| Измерение мин./макс. и средних значений | Да |
| Память: Модель памяти | Линейная, циклическая |
| Память: Таблица регистрации событий | > 13000 |
| Эталонные условия: Длина интервала | 10 минут |
Применение
Перед выездом определяют точки, предполагаемую длительность записи, питание и способ маркировки файлов. Для последующего разбора нужны сведения о режиме оборудования и времени наблюдения. Это позволяет связать зарегистрированное изменение с работой объекта и отделить его от изменения конфигурации измерительного комплекта.
Комплектация и совместимость

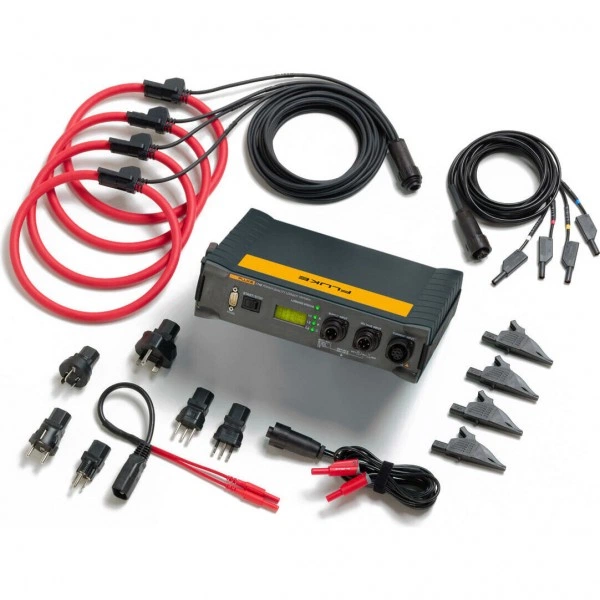

Комплект поставки
- Прибор Флюк 17451 шт.
- Гибкий зонд 15/150/1500/3000 A с 2 метрами кабеля1 шт.
- CD-ROM c ПО PQ Log1 шт.
- RS-232 кабель/адаптер последовательного интерфейса и кабель последовательного интерфейса (RS-232-USB)1 шт.
- Тестовые отведения для напряжения и электропитания1 шт.
- Набор локализации цвета1 шт.
- Сертификат об испытаниях со значениями измерений1 шт.
- Отпечатанное руководство на английском1 шт.
- Многоязыковой компакт диск с руководством пользователя1 шт.
- Сумка для переноски1 шт.
Совместимость
- Критически важными системами до их установки Нагрузочные испытания – Верификация возможностей электрической системы до и после добавления нагрузок Оценка качества энергии и мощности – Валидация изменений в помещениях пос
