Основная информация о трехфазном регистраторе электроэнергии
Трехфазный регистратор электроэнергии. Параметры электропитания.
- Защита
- IP65
- Класс защиты IP
- IP65
- Рабочее напряжение
- 600 В
- Измерение частоты: Разрешение
- 0,01 Гц
Назначение и исполнение
Трехфазный регистратор электроэнергии FLUKE 1735. Оборудование FLUKE для анализа и регистрации электроэнергии выбирают под схему сети, число контролируемых цепей и длительность обследования. Сам измеритель, токовые датчики и соединительные принадлежности составляют рабочий комплект. Тип датчика, входные уровни и геометрия подключения должны соответствовать выбранной установке.
Функциональные возможности 1735
Разовое показание и длительная запись отвечают на разные вопросы. Для наблюдения изменений важны временная привязка, период регистрации, объем хранения и способ извлечения данных. Возможность измерять электрическую величину не означает автоматической поддержки всех показателей качества электроэнергии: перечень функций проверяют по конкретной модели.
- Изучение нагрузок - проверка возможностей системы электроснабжения перед включением дополнительных нагрузок
- Оценка энергии - количественная оценка потребления энергии до и после усовершенствования систем для определения эффективности устройств энергосбережения
- Измерение гармоник - обнаружение проблем, связанных с гармониками, которые могут стать причиной неполадок в работе или повреждения чувствительной аппаратуры
- Регистрация изменений напряжения - контроль кратковременных понижений и повышений напряжения, приводящих к ложным сбросам в аппаратуре и нежелательному срабатыванию автоматических выключателей
- Запись параметров энергии и других связанных параметров в течение периода вплоть до 45 дней
- Контроль максимума потребления энергии для периодов усреднения, определяемых пользователем
- Повышение эффективности деятельности благодаря контролю потребления энергии
- Измерение гармонических искажений, вносимых различными нагрузками
- Повышение надежности систем путем определения провалов и выбросов напряжения из-за коммутации нагрузки

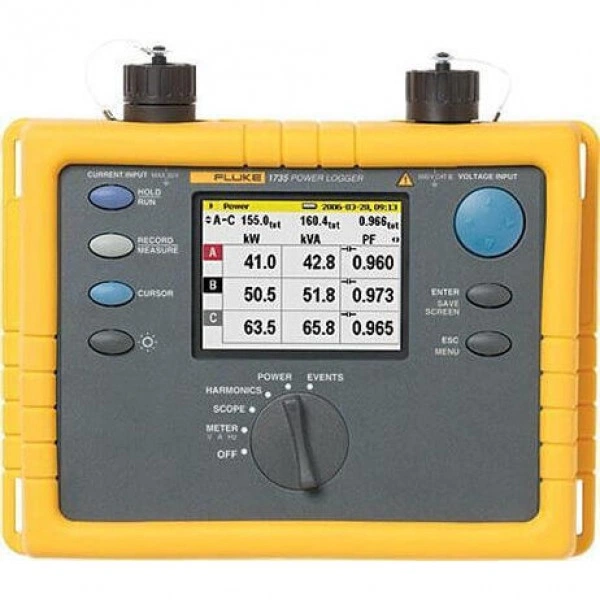

- Простота проверки настройки инструмента благодаря отображению осциллограмм и временных зависимостей на цветном дисплее

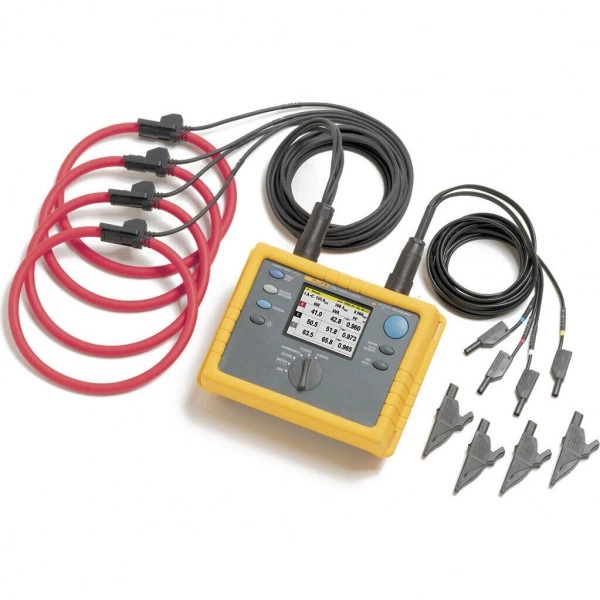

- Измерения всех трех фаз и нейтрала с помощью четырех гибких токоизмерительных датчиков, входящих в комплект поставки
- Программное обеспечение Power Log для построения графиков и составления отчетов
- Компактная, прочная конструкция в корпусе со степенью защиты IP65, категории III для напряжений до 600 В
- Подготовка регистратора энергии к работе занимает всего несколько секунд, благодаря гибким токовым зажимам в комплекте поставки и цветному дисплею.
Технические особенности
При сопоставлении результатов сохраняют одну схему подключения, одинаковое направление датчиков и корректные коэффициенты преобразования. Различие масштаба или обозначения канала может выглядеть как изменение нагрузки. Условия погрешности относятся к указанным входам и датчикам, поэтому параметры базового блока рассматривают вместе с принадлежностями.
Основные характеристики
| Параметр | Значение |
|---|---|
| Класс защиты IP | IP65 |
| Рабочее напряжение | 600 В |
| Измерение частоты: Разрешение | 0,01 Гц |
| Общая информация: Вес | 1,7 кг с батареей |
| Общая информация: Частота замеров | 10,24 кГц |
| PF (коэффициент мощности): Разрешение | 0,001 |
| Таблица регистрации событий: Разрешение | 0,1 В |
| Измерение мин./макс. и средних значений | До 480 В |
Применение
Перед выездом определяют точки, предполагаемую длительность записи, питание и способ маркировки файлов. Для последующего разбора нужны сведения о режиме оборудования и времени наблюдения. Это позволяет связать зарегистрированное изменение с работой объекта и отделить его от изменения конфигурации измерительного комплекта.

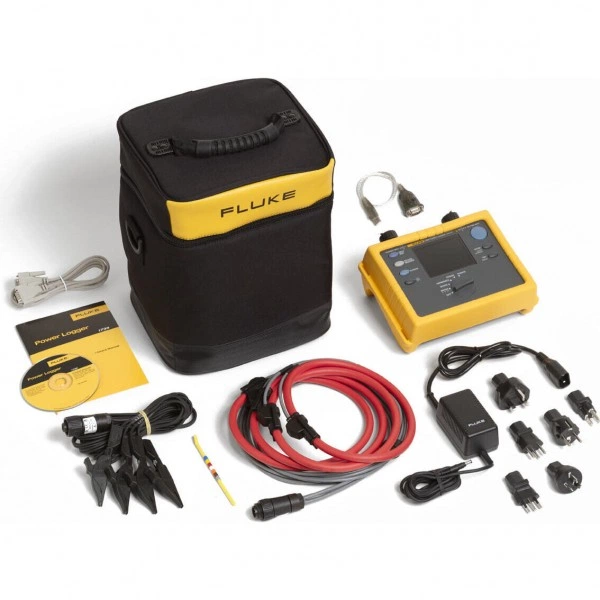

Комплектация и совместимость
Комплект поставки
- Трехфазный регистратор электроэнергии Fluke 17351 шт.
- 4 Гибких токоизмерительных датчика (15 А/150 А/3000 А)1 шт.
- Провода и зажимы для измерения напряжения1 шт.
- Комплект цветных наклеек1 шт.
- Кабель для соединения к ПК1 шт.
- Сетевой адаптер по международным стандартам (115/230 В, 50/60 Гц)1 шт.
- Программное обеспечение Power Log1 шт.
- Руководство на английском языке (печатное)1 шт.
- Многоязычное руководство на CD1 шт.
- Футляр для переноски из мягкого материала1 шт.
