Основная информация о токоизмерительном датчике
Токоизмерительный датчик. Контроль тока.
- Напряжение AC/DC
- 1000 В
- Ток DC
- 999,9 А
- Измерение AC
- True RMS
Назначение и исполнение

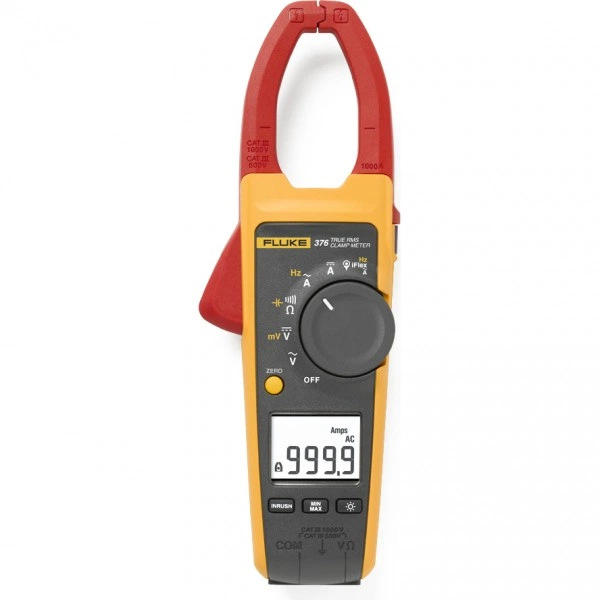

Токоизмерительный датчик FLUKE 376 с поверкой. Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.
Функциональные возможности 376
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.
- Гибкий токоизмерительный датчик iFlex расширяет диапазон измерений до 2500 A переменного тока
- CAT IV 600 В, CAT III 1000 В
- Отображение истинного среднеквадратического значения переменного тока или напряжения при измерении нелинейных сигналов
- Запись минимальных, максимальных и средних величин позволяет автоматически сохранять колебания значений
- Встроенный фильтр низких частот и обработка сигналов по последнему слову техники позволяет использовать прибор в средах с сильными электрическими помехами и предоставлять стабильные показания
- Запатентованная технология измерений пускового броска отфильтровывает помехи и измеряет пусковой ток двигателя точно так же, как его воспринимает защита цепи

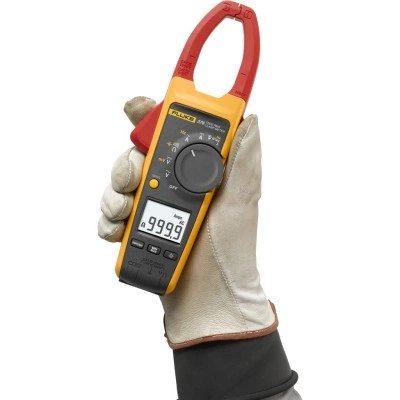

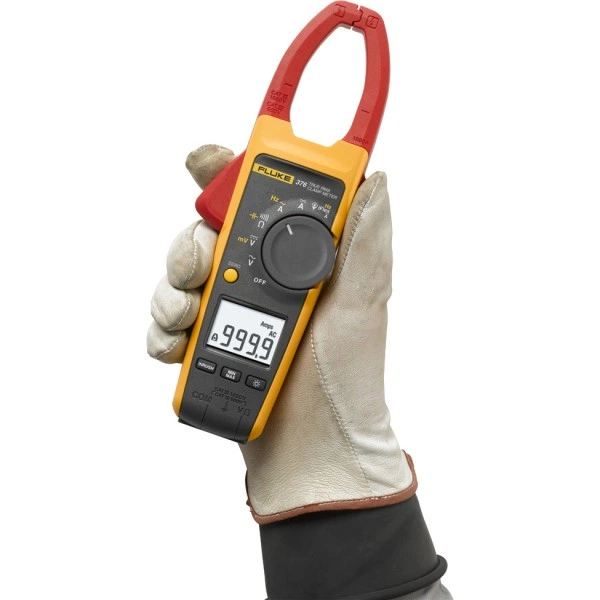

- Эргономичный корпус хорошо ложится в руку и может использоваться при ношении средств защиты
- Крупный читаемый дисплей с подсветкой автоматически устанавливает правильный диапазон измерений, поэтому нет необходимости изменять положение переключателя при проведении измерений
- Мягкий футляр для переноски
- Токоизмерительный датчик Fluke 376 обеспечивают повышенную функциональность в различных случаях измерения тока.
- Обладая возможностью измерения истинного среднеквадратичного значения тока и напряжения, клещи Fluke 376 могут отображать значения до 1000 A переменного тока и 1000 В в режимах как переменного, так и постоянного тока.

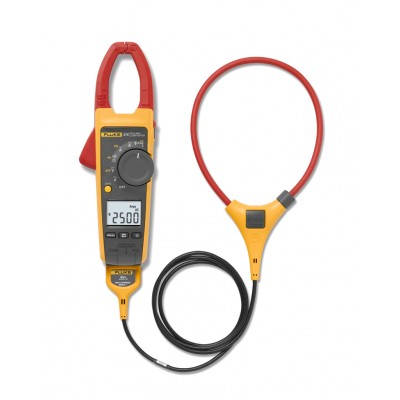

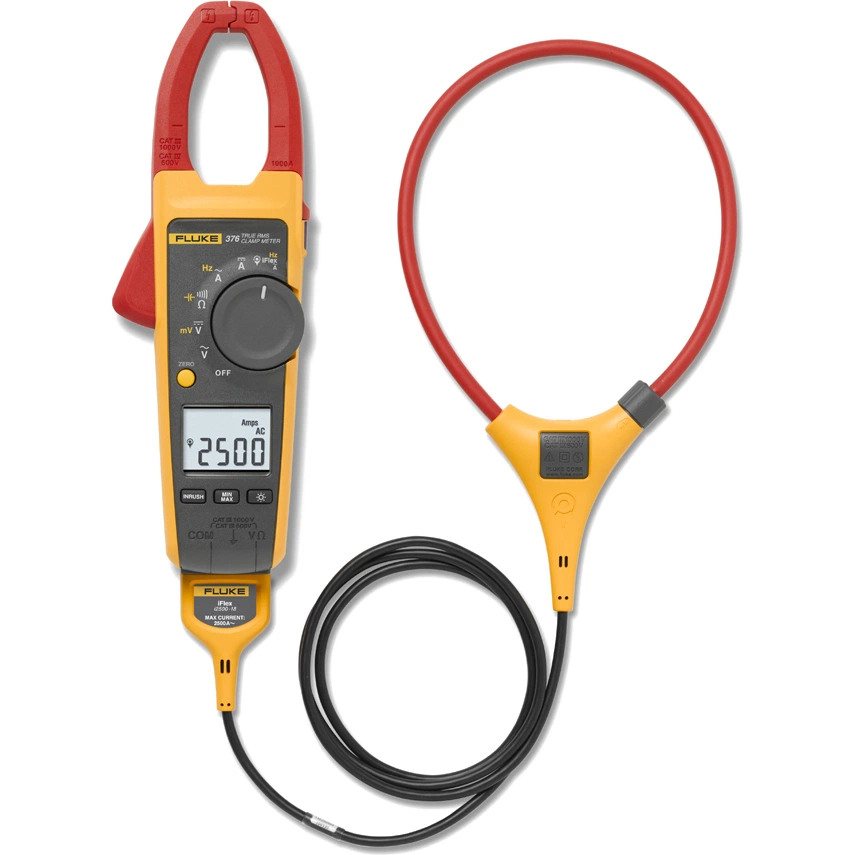

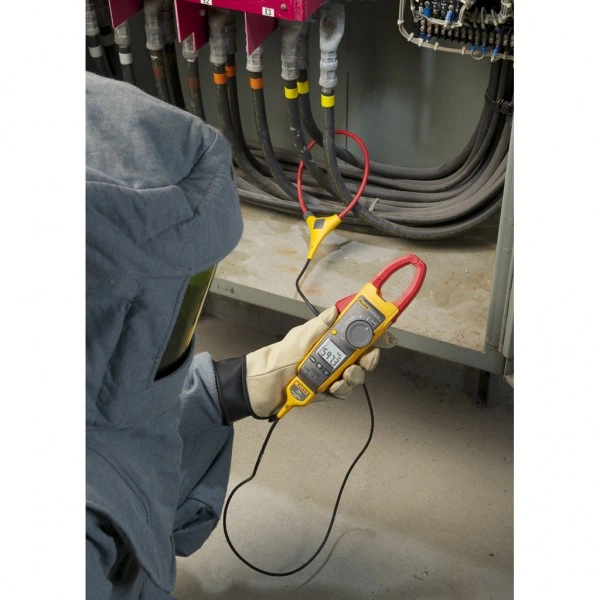

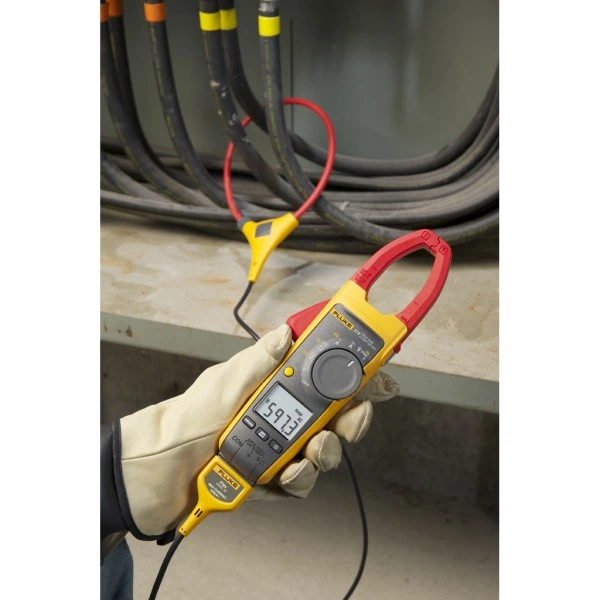

- В комплект Fluke 376 включен новый гибкий токоизмерительный датчик iFlex, расширяющий диапазон измерений до 2500 A переменного тока и обеспечивающий повышенную гибкость измерений, возможность проводить измерения на проводниках неудобного размера и легкость доступа к проводам.

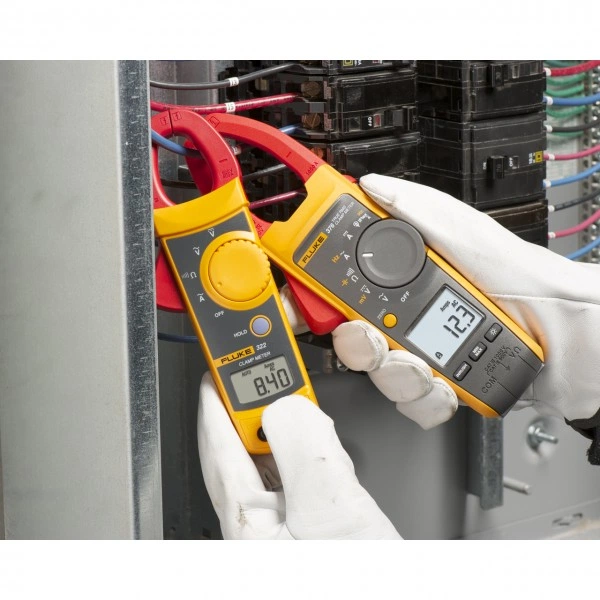

- Fluke 376 является прямой заменой токоизмерительных клещей Fluke 337.
- EN/IEC 61010-1:2001
- 1000V CAT III, 600V CAT IV
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение AC, В | 1000 |
| Максимальный ток DC, А | 999,9 |
| True RMS | Да |
| Зев зажима | 34 мм |
| EN/IEC 61010-1 | 2001 |
| Исполнение | С поверкой |
| Емкость: Диапазон | 1000 мкФ |
Применение
Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
Комплектация и совместимость
Комплект поставки
- Гибкий токоизмерительный датчик iFlex™ длиной 18 дюймов1 шт.
- Набор измерительных проводов TL751 шт.
- Две щелочных батареи AA1 шт.
- Указания по технике безопасности1 шт.
- Инструкция1 шт.
- Мягкий футляр для переноски1 шт.
