Основная информация о токоизмерительном датчике
Токоизмерительный датчик. Контроль тока.
- Напряжение AC/DC
- 1000 В
- Ток DC
- 999,9 А
- Измерение AC
- True RMS
Назначение и исполнение

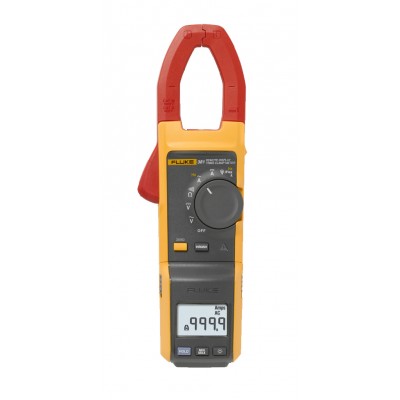

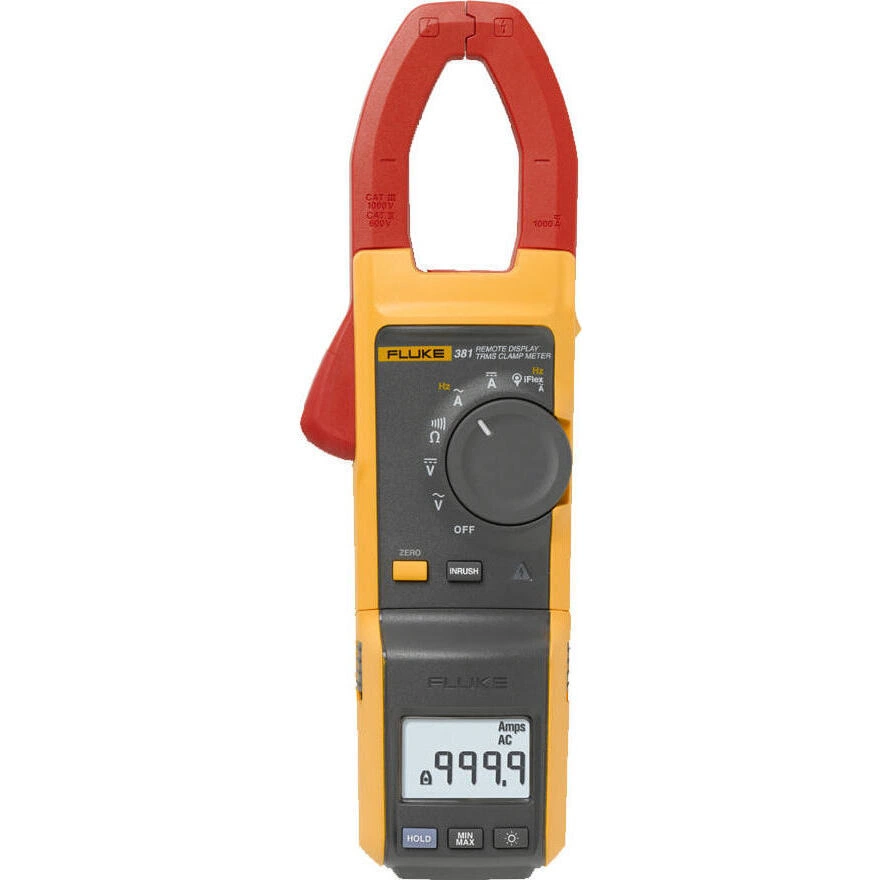

Токоизмерительный датчик FLUKE 381. Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.
Функциональные возможности 381
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.
- Технология беспроводной связи малой мощности позволяет работать с дисплеем на расстоянии до 30 футов от точки проведения измерения, что обеспечивает дополнительную гибкость применения и не снижает точность измерения
- Съемный дисплей имеет магнитное крепление, позволяющее закрепить его там, где его будет хорошо видно
- Гибкий токоизмерительный датчик iFlex расширяет диапазон измерений до 2500 A переменного тока
- CAT IV 600 В, CAT III 1000 В
- Встроенный фильтр низких частот и обработка сигналов по последнему слову техники позволяет использовать прибор в средах с сильными электрическими помехами и предоставлять стабильные показания
- Запатентованная технология измерений пускового броска отфильтровывает помехи и измеряет пусковой ток двигателя точно так же, как его воспринимает защита цепи

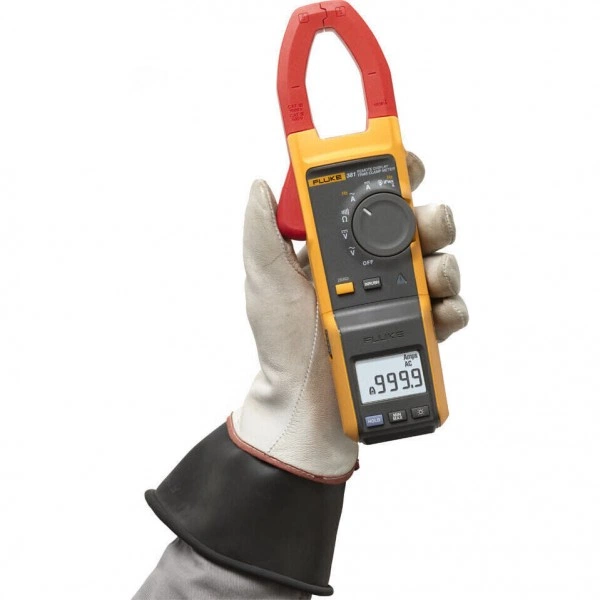

- Эргономичный корпус хорошо ложится в руку и может использоваться при ношении средств защиты
- Радиопередатчик автоматически устанавливает точный диапазон измерений, поэтому при проведении измерений нет необходимости изменения положения переключателя
- Мягкий футляр для переноски

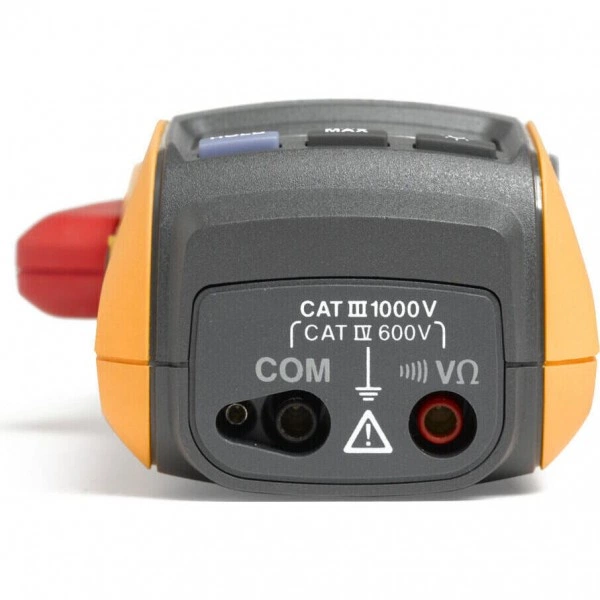

- Соответствие требованиям стандартов безопасности EN/IEC 61010-1:2001; 1000V CAT III, 600V CAT IV

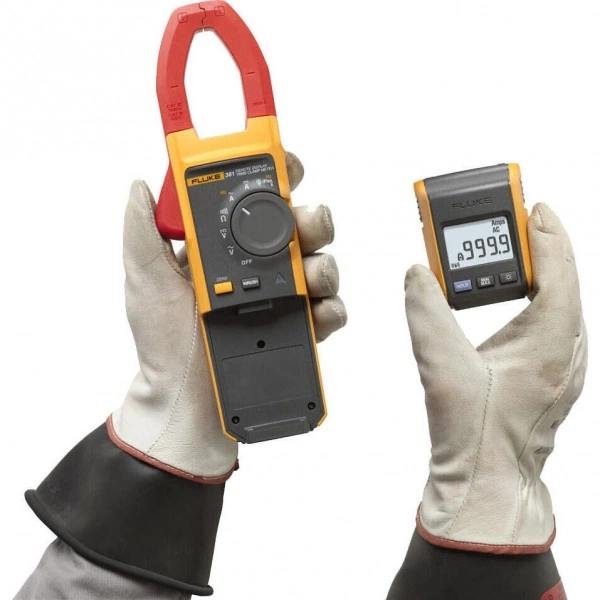

- Токоизмерительный датчик Fluke 381 выполняют все функции, которые ожидаются от токоизмерительных клещей и позволяют снимать дисплей для обеспечения большей гибкости.
- Можно установить Fluke 381 на проводнике, снять дисплей, перейти в другое место, чтобы переключить органы управления или снять защитное оборудование и все это время наблюдать показания в реальном времени.

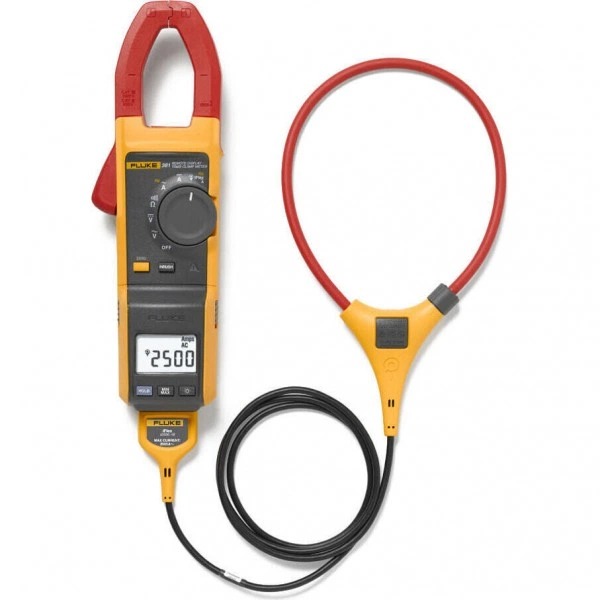

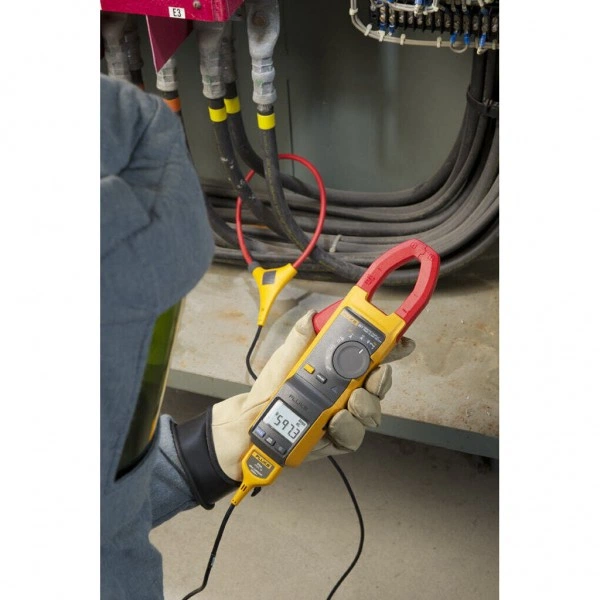

- Новый гибкий токоизмерительный датчик iFlex (в комплекте) расширяет диапазон измерений до 2500 A переменного тока и повышает гибкость отображения, обеспечивает возможность проводить измерения на проводниках неудобного размера и облегчает доступ к проводам.
- Соответствие требованиям стандартов безопасности EN/IEC 61010-1:2001
- 1000V CAT III, 600V CAT IV

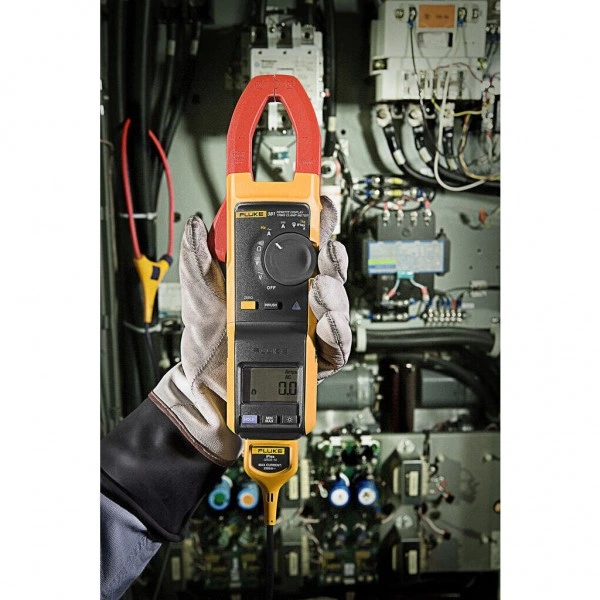

- Fluke 381 – токовые клещи со съемным дисплеем, которые обеспечивают потрясающую гибкость измерений и удобство выполнения работ.
- Только представьте: можно закрепить токоизмерительные клещи клещи Fluke 381 на исследуемом проводнике, снять дисплей, и спокойно перейти в другое место.
- Токовые Fluke 381 поставляются вместе с гибким токоизмерительным датчик iFlex, позволяющим повысить рабочий диапазон до 25000 A переменного тока.
- В устройстве используется технология беспроводной связи 802.15.4, которая потребляет немного энергии и позволяет вам относить съемный дисплей на расстояние до 10 метров от источника.
- При помощи экрана вы также можете управлять некоторыми функциями Fluke 381, такими как отображение минимума и максимума, среднее значение, подсветка и пауза.
- Дисплей оснащен магнитным креплением, что позволит зафиксировать его в любом удобном для вас месте.
- Прибор оснащен встроенным индикатором опасного напряжения, который сигнализирует об обнаружении напряжения больше 30 В или нахождении перегрузки по напряжению.
- Функция автоматического отключения выключит токоизмерительные клещи Fluke 381, если в течение 20 минут не было произведено ни одного нажатия.
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение AC, В | 1000 |
| Максимальный ток DC, А | 999,9 |
| True RMS | Да |
| Зев зажима | 34 мм |
| Диапазон измерения частоты | 500 Гц |
| Механические характеристики: Масса | 350 г |
| Диапазон измерения сопротивления | 60000 Ом |
| Сопротивление: Диапазон | 600 Ом / 6 кОм / 60 кОм |
Применение
Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
Комплектация и совместимость

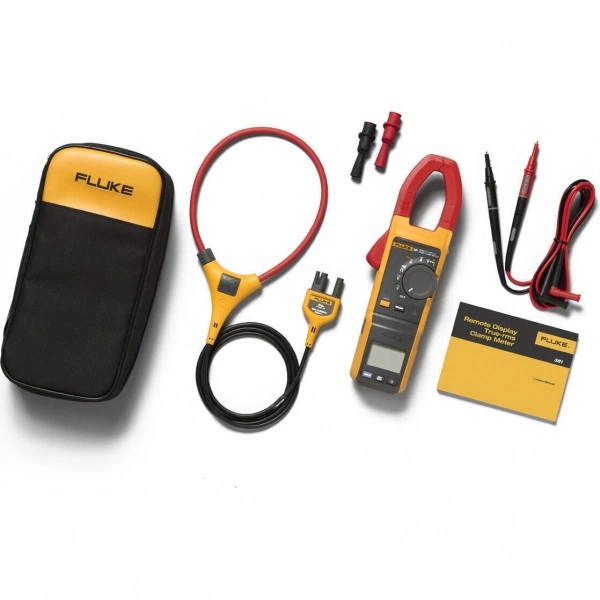

Комплект поставки
- Гибкий токоизмерительный датчик iFlex™ длиной 18 дюйма1 шт.
- Набор измерительных проводов TL751 шт.
- Пять щелочных батарей AA1 шт.
- Инструкция1 шт.
- Указания по технике безопасности1 шт.
- Мягкий футляр для переноски1 шт.
