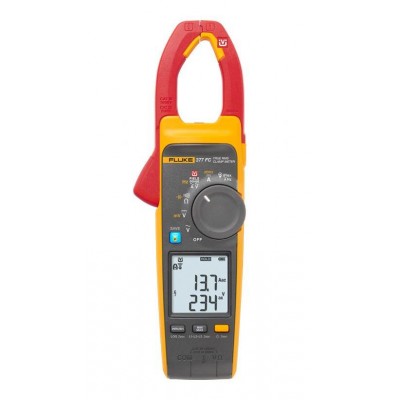

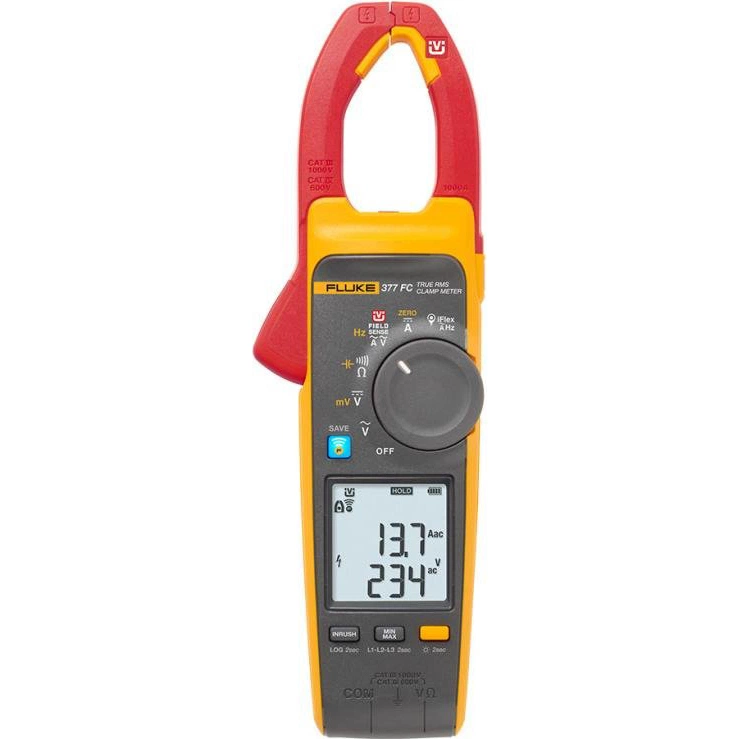

Токоизмерительные клещи FLUKE 377 FC

Измерение напряжения

Диапазон измерения напряжения переменного тока

1000 В

Диапазон измерения напряжения постоянного тока

1000 В

Максимальное напряжение AC, В

1000

Максимальное напряжение DC, В

1000

Максимальное напряжение между любым из выводов и землей

1000 В

Напряжение переменного тока: измерительные провода: Диапазон

600,0 В 1000 В

Напряжение переменного тока: измерительные провода: Разрешение

0,1 В (≤600,0 В) 1 В (≤1000 В)

Напряжение переменного тока: технология FieldSense: Диапазон

1000 В

Напряжение переменного тока: технология FieldSense: Разрешение

1 В (≤1000 В)

Напряжение пост. тока в мВ диапазоне: Диапазон

500,0 мВ

Напряжение пост. тока в мВ диапазоне: Разрешение

0,1 мВ

Напряжение постоянного тока: Диапазон

600,0 В 1000 В

Напряжение постоянного тока: Разрешение

0,1 В (≤600,0 В) 1 В (≤1000 В)

Измерение тока

True RMS

Да

Диапазон измерения переменного тока

999,9 А

Диапазон измерения постоянного тока

999,9 А

Максимальный ток DC, А

999,9

Переменный ток: гибкий токоизмерительный датчик: Диапазон

2500 А

Переменный ток: гибкий токоизмерительный датчик: Коэффициент

Переменный ток: гибкий токоизмерительный датчик: Коэффициент формы (50/60 Гц) — 3,0 при 1100 А 2,5 при 1400 А 1,42 при 2500 А Добавить 2 %, если коэф. формы >2

Переменный ток: гибкий токоизмерительный датчик: Разрешение

1 А (≤2500 А); 0,1 А (≤999,9 А)

Переменный ток: захват: Диапазон

999,9 А

Переменный ток: захват: Коэффициент формы (50/60 Гц)

3 при 500 А 2,5 при 600 А 1,42 при 1000 А Добавить 2 %, если коэф. формы >2

Переменный ток: захват: Разрешение

0,1 А

Постоянный ток: Диапазон

999,9 А

Постоянный ток: Разрешение

0,1 А

Частота тока: гибкий токоизмерительный датчик: Диапазон

От 5,0 до 500,0 Гц

Частота тока: гибкий токоизмерительный датчик: Разрешение

0,1 Гц

Частота тока: гибкий токоизмерительный датчик: Уровень запуска

От 5 до 20 Гц, ≥25 А От 20 до 100 Гц, ≥20 А От 100 до 500 Гц, ≥25 А

Частота тока: захват: Диапазон

От 5,0 до 500,0 Гц

Частота тока: захват: Разрешение

0,1 Гц

Частота тока: захват: Уровень запуска

От 5 до 10 Гц, ≥10 A От 10 до 100 Гц, ≥5 А От 100 до 500 Гц, ≥10 А

Измерение сопротивления

Диапазон измерения сопротивления

600 Ом

Емкость: Диапазон

1000 мкФ

Емкость: Разрешение

0,1 мкФ (≤100,0 мкФ) 1 мкФ (≤1000 мкФ)

Сопротивление: Диапазон

60,00 кОм 6000 Ом 600,0 Ом

Сопротивление: Разрешение

0,1 Ом (≤600,0 Ом) 1 Ом (≤6000 Ом) 10 Ом (≤60,00 кОм)

Частота и временные параметры

Диапазон измерения частоты

500 Гц

Регистрация и интерфейсы

Беспроводная радиосвязь: Выходная мощность

<100 мВт

Беспроводная радиосвязь: Данные радиочастоты

Radio Frequency Data For Class A Devices упрощенная декларация О соответствии Компания Fluke настоящим заявляет, что радиооборудование, установленное в данном Приборе, соответствует требованиям Директивы 2014/53/ЕС.

Беспроводная радиосвязь: Сертификация радиочастоты

FCC ID: T68-FBLE IC:6627A-FBLE

Беспроводная радиосвязь: Частотный диапазон

2405—2480 МГц

Экран и управление

Экран

Двухстрочный

Метрологические параметры

Емкость: Погрешность

1 % ±4 ед.мл.разр.

Напряжение переменного тока: измерительные провода: Погрешность

1 % ± 5 разрядов (от 20 Гц до 500 Гц)

Напряжение переменного тока: технология FieldSense: Погрешность

5 % ±5 ед.мл.разр. (от 45 до 66 Гц)

Напряжение пост. тока в мВ диапазоне: Погрешность

1 % ±5 ед.мл.разр.

Напряжение постоянного тока: Погрешность

1 % ±5 ед.мл.разр.

Переменный ток: гибкий токоизмерительный датчик: Погрешность

3 % ±5 ед.мл.разр. (от 5 до 500 Гц)

Переменный ток: захват: Погрешность

2 % ±5 ед.мл.разр. (10—100 Гц) 2,5 % ±5 ед.мл.разр. (100—500 Гц)

Погрешность измерения напряжения постоянного тока

1,5% ± 5

Погрешность измерения переменного тока

1,5% ± 5

Погрешность измерения постоянного тока

1,5% ± 5

Постоянный ток: Погрешность

2 % ±5 ед.мл.разр. 1

Сопротивление: Погрешность

1 % ±5 ед.мл.разр.

Частота тока: гибкий токоизмерительный датчик: Погрешность

0,5 % ±5 ед.мл.разр.

Частота тока: захват: Погрешность

0,5 % ±5 ед.мл.разр.

Электропитание

Батарея: Время работы от батареи

200 часов

Батарея: Тип

2 AA, IEC LR6, щелочные

Условия эксплуатации и защита

Безопасность: Измерения

ГОСТ IEC 61010-2-032-2014: CAT III 1000 В / CAT IV 600 В ГОСТ IEC 61010-2-033-2013: CAT III 1000 В / CAT IV 600 В

Безопасность: Общая

МЭК 61010-1: Класс загрязнения 2

Безопасность: Токоизмерительные клещи для измерений токов утечки

ГОСТ Р МЭК 61557-13-2014 (IEC 61326-1): Класс 2, ≤30 А/м

Категория безопасности

CAT III 1000 В / CAT IV 600 В

Класс защиты IP

IP30

Условия эксплуатации: Влажность при работе (без конденсации)

Без конденсата (<10 °C) ОВ ≤90 % (от 10 до 30 °C) ОВ ≤75 % (от 30 до 40 °C) ОВ ≤45 % (от 40 до 50 °C)

Условия эксплуатации: Высота хранения

12 000 м

Условия эксплуатации: Защита от проникновения пыли и влаги

Согласно ГОСТ 14254-96 (МЭК 60529): IP30 (захват закрыт)

Условия эксплуатации: Рабочая высота над уровнем моря

2000 м

Условия эксплуатации: Рабочая температура

От −10 °C до 50 °C

Условия эксплуатации: Температура хранения

От −40 °C до 60 °C

Условия эксплуатации: Температурные коэффициенты

Добавьте (0,1 × годовую точность) на каждый градус Цельсия при температуре выше 28 °C или ниже 18 °C

Электромагнитная совместимость (ЭМС)

Класс А: Продавцы и пользователи должны учитывать, что оборудование соответствует требованиям к промышленному оборудованию, работающему с электромагнитными волнами. Данное оборудование не предназначено для бытового использования, только для коммерческого.

Электромагнитная совместимость (ЭМС): США (FCC)

47 CFR 15 подраздел B. Настоящий прибор освобождается от лицензирования согласно пункту 15.103.

Электромагнитная совместимость (ЭМС): Условия и примечания

Группа 1: Оборудование специально образует и (или) использует гальванически связанную радиочастотную энергию, которая необходима для работы самого оборудования.

Электромагнитная совместимость (ЭМС): Электромагнитная

Электромагнитная совместимость (ЭМС): Электромагнитная совместимость (ЭМС) — Оборудование класса A (промышленное вещательное оборудование и оборудование связи)

Габариты и масса

Механические характеристики: Габариты (Д × Ш × В)

274 × 86 × 47 мм

Механические характеристики: Диаметр гибкого токоизмерительного

Механические характеристики: Диаметр гибкого токоизмерительного датчика — 7,5 мм

Механические характеристики: Длина кабеля гибкого

Механические характеристики: Длина кабеля гибкого токоизмерительного датчика (от головки до разъема) — 1,8 м

Механические характеристики: Длина пояса Роговского

450 мм

Механические характеристики: Масса (с батарейками)

463 г

Комплектация и совместимость

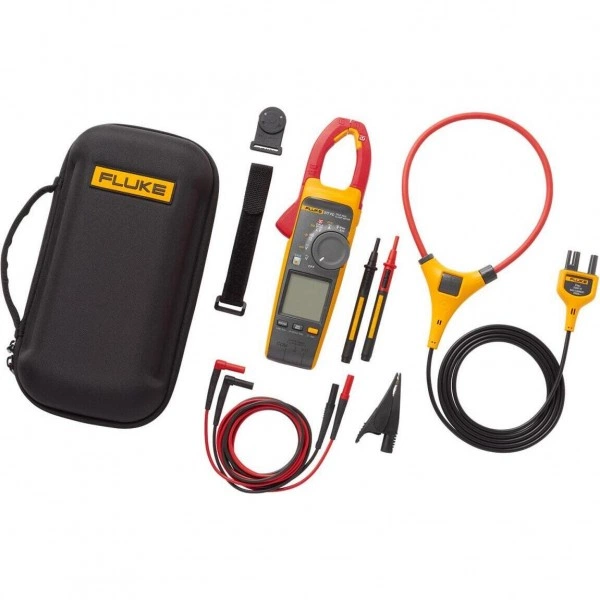

Комплект поставки

Токоизмерительные клещи Fluke 377 FC с датчиком iFlex® - 1 шт.; Комплект силиконовых тестовых проводов Fluke TL224 - 1 шт.; Комплект пробников Fluke TP175 - 1 шт.; Зажимы типа «крокодил» Fluke AC285 - 1 шт.; Токоизмерительный датчик Fluke i2500-18 iFlex - 1 шт.; Магнитный держатель для измерительных приборов TPAK ToolPak™ - 1 шт.; Премиальный футляр для переноски - 1 шт.; Краткое справочное руководство - 1 шт.

Конструкция и исполнение

Автоматическое выключение

Спустя 20 минут

Зев зажима

34 мм

Механические характеристики: Просвет захвата

34 мм

Тип оборудования

Токоизмерительные клещи

Чувствительность к положению

Неопределенность измерения предполагает, что первичный проводник находится по центру в оптимальном положении, внешнее электрическое или магнитное поле отсутствует, и измерения проводятся в пределах рабочего диапазона температур.
