Основная информация о токоизмерительных клещах
Токоизмерительные клещи. Контроль тока.
- Напряжение AC/DC
- 600 В
- Ток DC
- 600 А
- Измерение AC
- True RMS
Назначение и исполнение

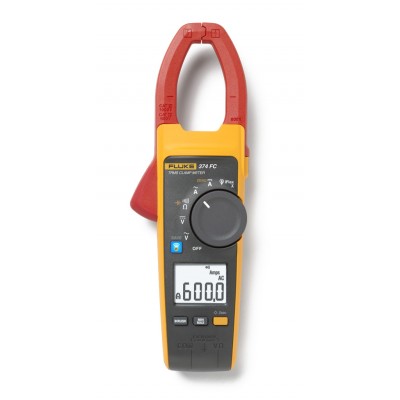

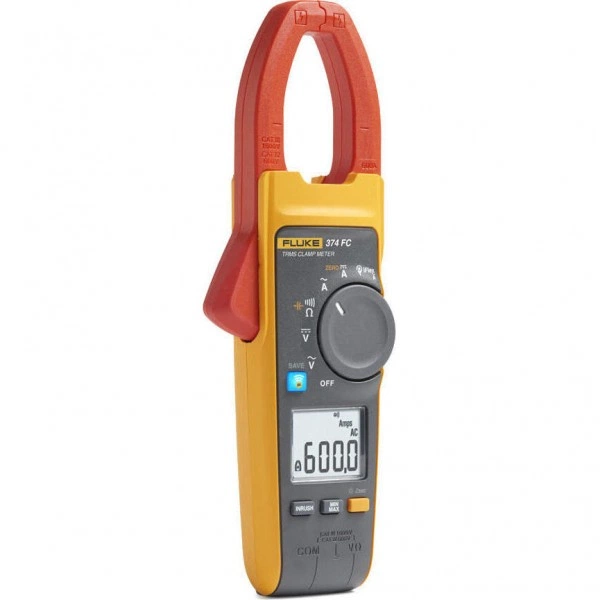

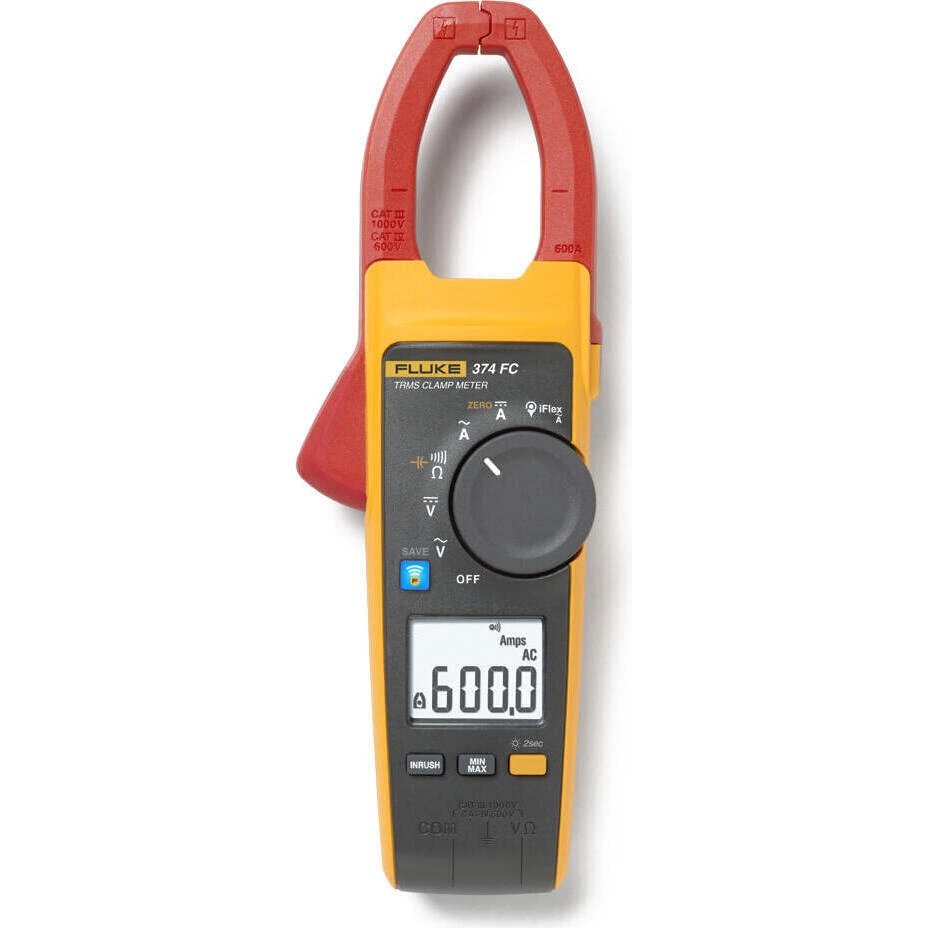

Токоизмерительные клещи FLUKE 374 FC. Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.
Функциональные возможности 374 FC
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.
- Гибкий токоизмерительный датчик iFlex (продается отдельно) расширяет диапазон измерений до 2500 A переменного тока и повышает гибкость измерений, дает возможность измерения на проводниках неудобного размера и облегчает доступ к проводам
- CAT IV 600 В, CAT III 1000 В
- Запатентованная технология измерений пускового броска отфильтровывает помехи и измеряет пусковой ток двигателя точно так же, как его воспринимает защита цепи

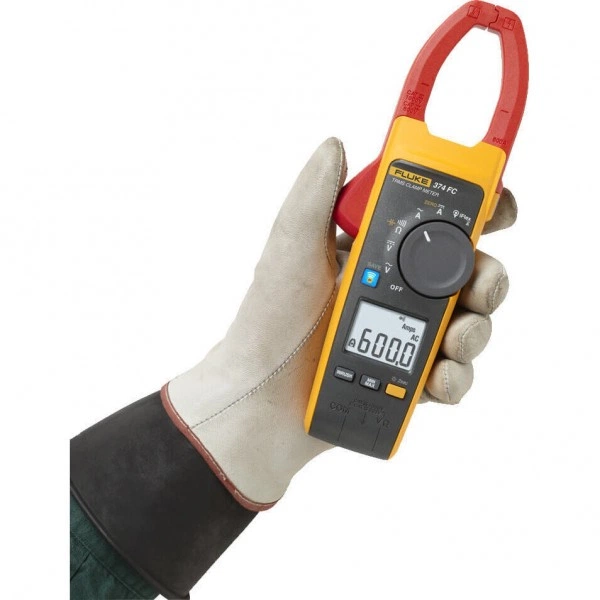

- Эргономичный корпус хорошо ложится в руку и может использоваться при ношении средств индивидуальной защиты
- Крупный читаемый дисплей с подсветкой автоматически устанавливает правильный диапазон измерений, поэтому нет необходимости изменять положение переключателя при проведении измерений
- Мягкий футляр для переноски
- Соответствие требованиям стандартов безопасности EN/IEC 61010-1:2001; 1000V CAT III, 600V CAT IV
- Цифровые токоизмерительные клещи AC/DC; Øпровода:34мм.
- Может считывать до 1000В и 600А в обоих режимах постоянного и переменного тока.
- CAT IV 600В, номинальная безопасность CATIII 1000V.

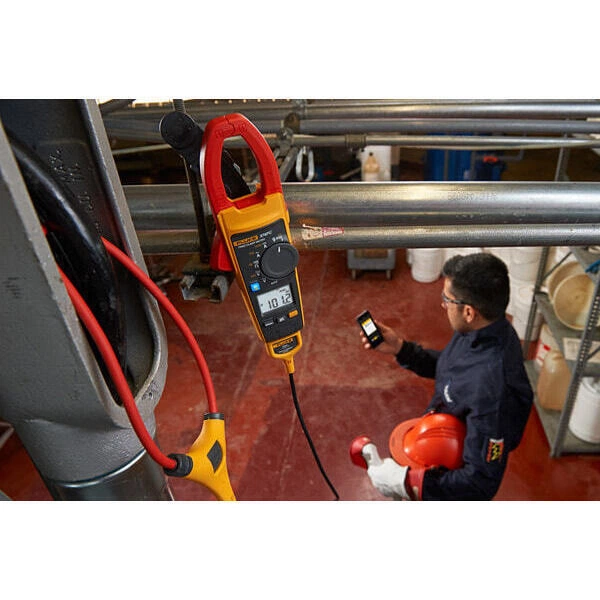

- Часть семьи Fluke Connect беспроводных инструментов тестирования.
- EN/IEC 61010-1:2001
- 1000V CAT III, 600V CAT IV
- Fluke 374 – это легкие и компактные токовые клещи с базовым набором функций измерения постоянного тока.
- Отличительной особенностью этой серии токовых клещей является возможность определения, как усредненных значений, так и истинных среднеквадратических значений TRUE RMS переменного тока и напряжения, что существенно повышает качество и точность измерений.
- Токовые клещи Fluke 374 позволяют определять переменный ток силой до 600A с разрешением 0,1А.
- Опционально возможно измерение параметров тока с применением съемного гибкого токового проводника "iFlex" (не входит в комплект).
- Несмотря на свои компактные размеры, клещи Fluke 374 имеют достаточно большое открытие – до 34 мм, что позволит вам эффективно работать на проводах с различным сечением даже в стесненных условиях и труднодоступных местах, например, в силовых щитах или узких кабельных коробах.
- Благодаря инновационной технологии измерения пускового броска токовые клещи Fluke 374 эффективно отфильтровывают посторонние сигналы и помехи, благодаря чему можно измерить характеристики пускового тока двигателя так же, как они воспринимается защитой цепи.
- Эргономичный корпус клещей Fluke 374 удобно лежит в руке во время работы, а большой жидкокристаллический экран с функцией светодиодной подсветки обеспечивает отличную считываемость результатов даже при слабом освещении.
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение AC, В | 600 |
| Максимальный ток DC, А | 600 |
| True RMS | Да |
| Зев зажима | 34 мм |
| EN/IEC 61010-1 | 2001 |
| Емкость: Диапазон | 1000 мкФ |
| Механические характеристики: Масса | 388 г |
| Диапазон измерения сопротивления | 6,000 Ом |
Применение
Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
Комплектация и совместимость

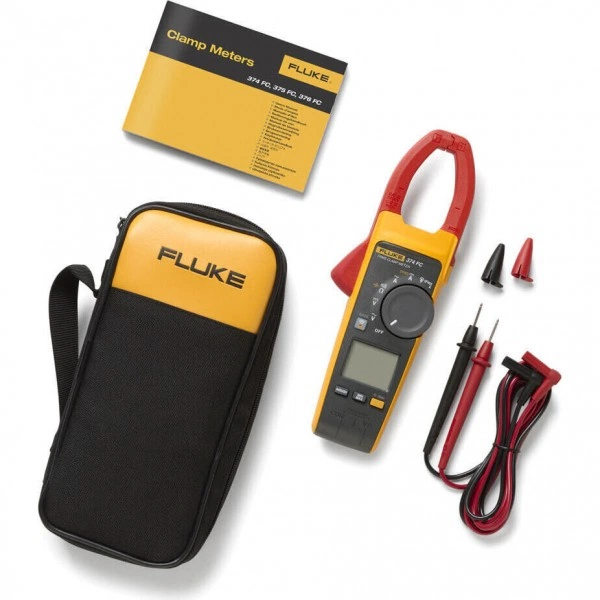

Комплект поставки
- Ламинированную инструкцию1 шт.
- Набор измерительных проводов TL751 шт.
- Две щелочных батареи AA1 шт.
- Указания по технике безопасности1 шт.
- Мягкий футляр для переноски1 шт.
