Основная информация о токоизмерительных клещах
Токоизмерительные клещи. Контроль тока.
- Напряжение AC/DC
- 600 В
- Ток AC
- 600 А
- Измерение AC
- True RMS
Назначение и исполнение

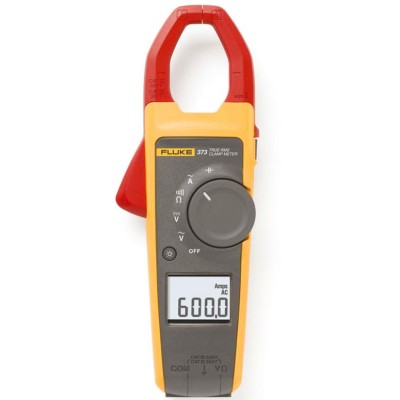

Токоизмерительные клещи FLUKE 373. Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.
Функциональные возможности 373
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.
- Измерение переменного тока 600 A неподвижными клещами
- Измерение напряжения 600 В переменного и постоянного тока
- Обработка сигнала по последнему слову техники позволяет использовать прибор в средах с сильными электрическими помехами и получать стабильные результаты
- CAT IV 300 В, CAT III 600 В
- Отображение истинного среднеквадратического значения переменного тока или напряжения при измерении нелинейных сигналов
- Крупный читаемый дисплей с подсветкой автоматически устанавливает правильный диапазон измерений, поэтому нет необходимости изменять положение переключателя при проведении измерений
- Мягкий футляр для переноски
- EN/IEC 61010-1:2001; 600V CAT III, 300V CAT IV
- Fluke 373 - это все, что вам нужно и даже немного больше.
- Они позволяют проводить измерение истинного среднеквадратичного значения переменного тока или напряжения, а также измерение сопротивления до 6000 Ом с определением проводимости.
- EN/IEC 61010-1-2001, 600 В CAT III, 300 В CAT IV
- Токоизмерительные клещи Fluke 373 – базовая модель серии 370.
- Инструмент будет полезен специалистам-электрикам, ведь он позволяет производить измерение истинного среднеквадратического значения переменного тока или напряжения, а также выполнять определение проводимости и сопротивления до 6 кОм.
- Fluke 373 способны работать с током силой до 600А при разрешении 0,1А, а также напряжением переменного тока до 600В.
- Раскрытие клещей позволяет эффективно работать на проводниках сечением до 34 мм.
- Встроенный низкочастотный фильтр и усовершенствованные модули обработки сигналов Fluke 373 позволяют получить качественный и точный результат даже при работе в неблагоприятных условиях электрических помех и магнитных полей.
- Благодаря инновационной технологии измерения пускового броска токовые клещи Fluke 373 эффективно отфильтровывают посторонние сигналы и помехи, благодаря чему можно измерить характеристики пускового тока двигателя так же, как его воспринимает защита цепи.
- Эргономичный корпус Fluke 373 удобно лежит в руке, а большой жидкокристаллический дисплей с подсветкой обеспечивает превосходную считываемость результатов при любом освещении.
- Имеется зуммер целостности цепи, работающий в диапазоне ≤ 30 Ом.
- Токоизмерительные клещи Fluke 373 соответствуют классу электробезопасности 600V CAT III, 300V CAT IV, что говорит о надежной защите от перепадов и скачков напряжения в указанном диапазоне, и позволяют работать как на стационарном оборудовании, например, в системах освещения, ответвлениях и коротких линиях электропередач, так и в оборудовании первичного уровня – электрических счетчиках, воздушной или подземной сети.
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение AC, В | 600 |
| Максимальный ток AC, А | 600 |
| True RMS | Да |
| Зев зажима | 34 мм |
| Измерение емкости | Есть |
| Емкость: Разрешение | 0,1 мкФ/1 мкФ |
| Сопротивление: Разрешение | 0,1 Ω/1 Ω |
| Сопротивление: Диапазон | 600,0 Ω/6000 Ω |
Применение
Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
Комплектация и совместимость

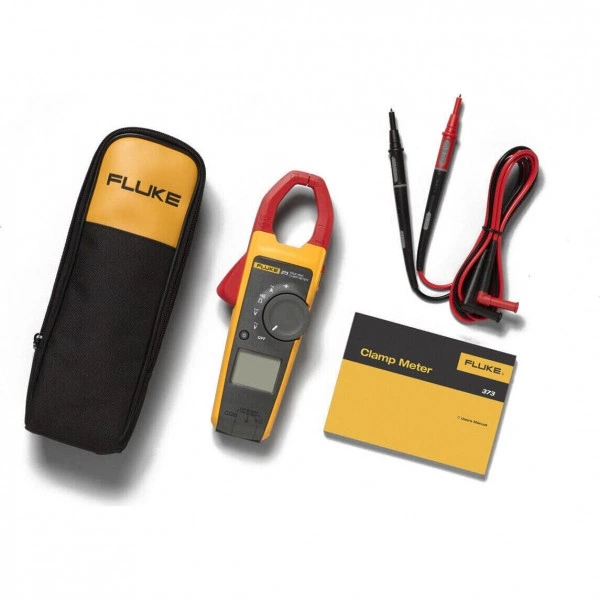

Комплект поставки
- Ламинированную инструкцию1 шт.
- Набор измерительных проводов TL751 шт.
- Две щелочных батареи AA1 шт.
- Указания по технике безопасности1 шт.
- Мягкий футляр для переноски1 шт.
